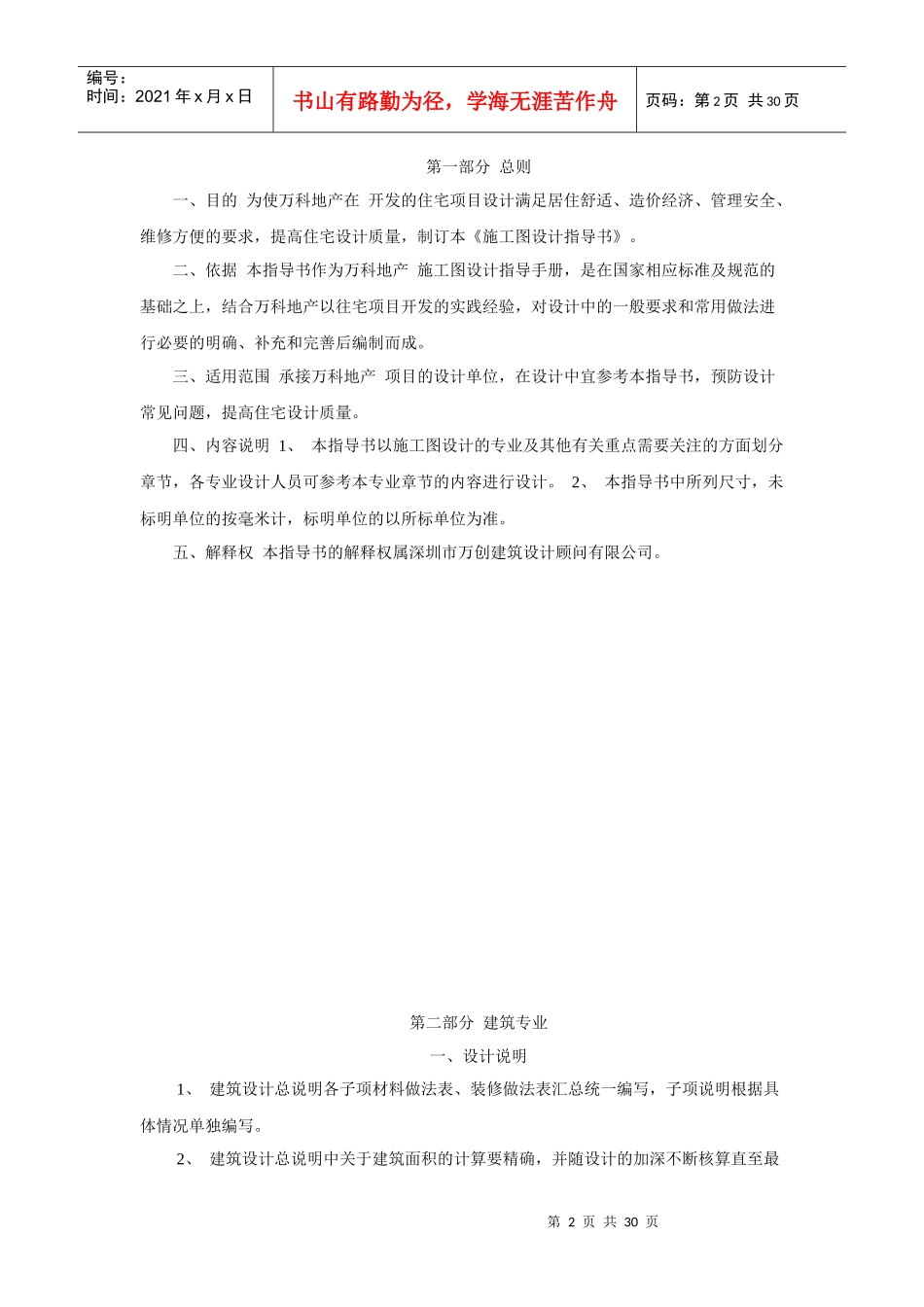

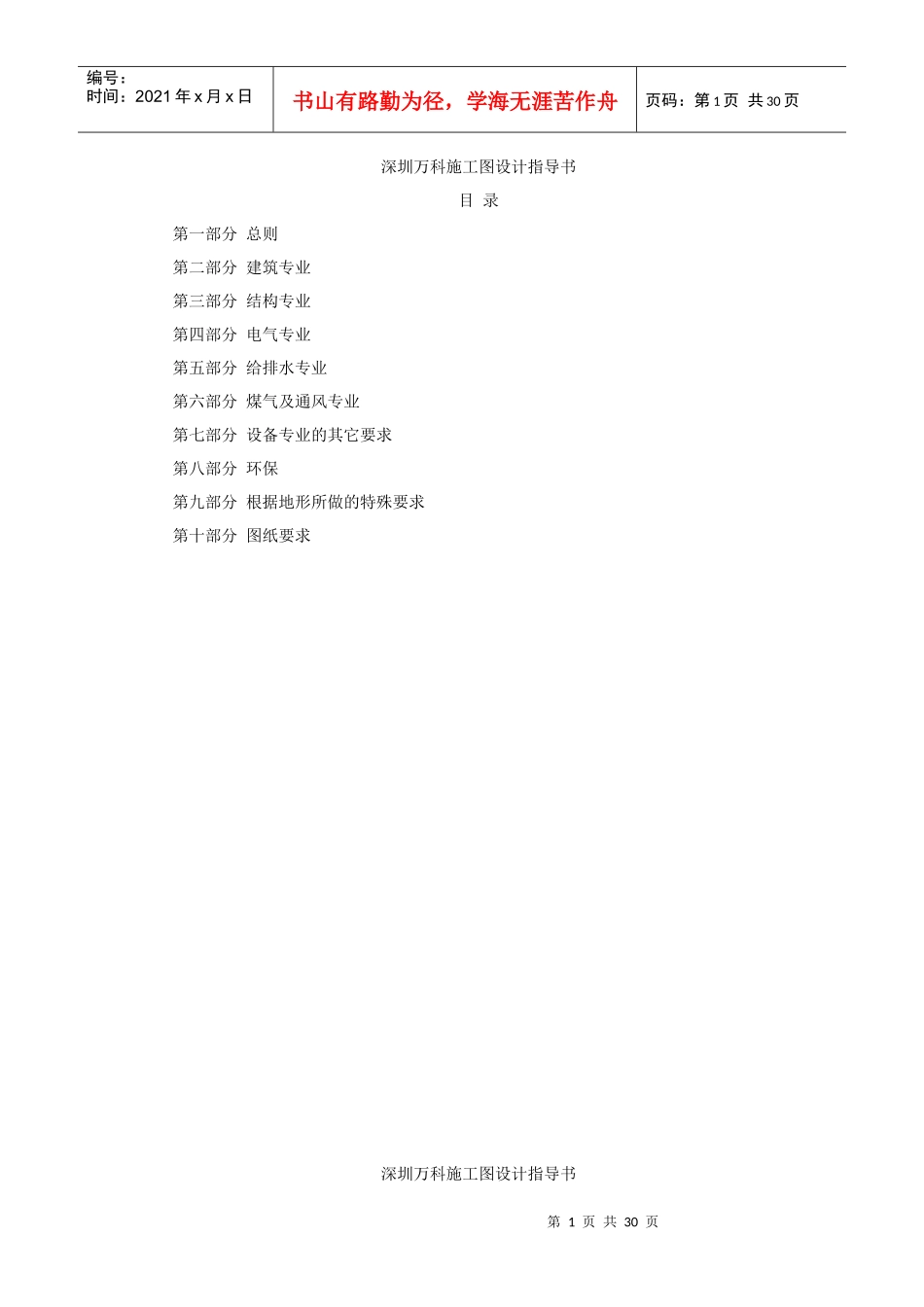

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页深圳万科施工图设计指导书目录第一部分总则第二部分建筑专业第三部分结构专业第四部分电气专业第五部分给排水专业第六部分煤气及通风专业第七部分设备专业的其它要求第八部分环保第九部分根据地形所做的特殊要求第十部分图纸要求深圳万科施工图设计指导书第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页第一部分总则一、目的为使万科地产在开发的住宅项目设计满足居住舒适、造价经济、管理安全、维修方便的要求，提高住宅设计质量，制订本《施工图设计指导书》。二、依据本指导书作为万科地产施工图设计指导手册，是在国家相应标准及规范的基础之上，结合万科地产以往宅项目开发的实践经验，对设计中的一般要求和常用做法进行必要的明确、补充和完善后编制而成。三、适用范围承接万科地产项目的设计单位，在设计中宜参考本指导书，预防设计常见问题，提高住宅设计质量。四、内容说明1、本指导书以施工图设计的专业及其他有关重点需要关注的方面划分章节，各专业设计人员可参考本专业章节的内容进行设计。2、本指导书中所列尺寸，未标明单位的按毫米计，标明单位的以所标单位为准。五、解释权本指导书的解释权属深圳市万创建筑设计顾问有限公司。第二部分建筑专业一、设计说明1、建筑设计总说明各子项材料做法表、装修做法表汇总统一编写，子项说明根据具体情况单独编写。2、建筑设计总说明中关于建筑面积的计算要精确，并随设计的加深不断核算直至最第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页终成果，建筑面积计算应严格按照深圳市国土局颁发的《深圳市建筑设计技术经济指标计算规定》执行。3、所有门窗需统一编制门窗表及绘制放大分隔简图，进行编号并注明选料，门窗表中应统计各单体门窗数量。防火门窗及人防门的编号需易于识别。二、统一作法1、工程统一做法详《CB001多层项目防水统一构造做法》2、住宅设计统一技术要求：(1)门窗A.入户门洞宽度不小于1000，卧室门洞宽度不小于900，厨房门洞宽度不小于800，卫生间门洞宽度不小于750，佣人房门洞宽度不小于800。B.房门门洞口高度：层高房门门洞口高度280022002900220030002200C.入户门垛尺寸不小于100，户内门垛尺寸不小于50，做构造柱加固。D.入户门之间距离过近时，应考虑住户安装防盗门后的开启冲突。E.相同类型房间窗洞口尺寸宜尽量统一，开间大于、等于3300的房间窗宽不小于1800，主卧室窗洞口不小于1800，次卧室窗洞口不小于1500。起居厅处阳台门门宽度不小于2400，且当厅开间大于4米时，门宽度大于2700。F.凸窗窗台高450，外墙面至凸窗板外缘为550。凸窗遮阳板在墙根处应设导流槽，以免遮阳板上的水停留。G.低窗台应为450，一般情况落地窗应做由结构上反150的反槛。厨房、卫生间窗台高1000（此高度应从与之相连的厅房的建筑完成面开始计算）。H.铝合金门窗尺寸要求：(a)多层及洋房产品的窗顶标高如下：层高窗顶标高280022502900235030002350(b)别墅、高层等产品的窗顶标高根据具体情况再定。(c)铝合金门的高度不应低于2100。(d)单扇推拉门宽度≤1000(e)平开窗的开启扇宽度≤650，高度≤1500I.铝合金门窗开启方式：(a)平开门窗的气密性能优于推拉门窗。(b)双扇平开门中间一般有中梃。(c)上悬窗的通风量较大，配件较便宜，适合用在卫生间和推拉门的上侧。(d)三轨、四轨推拉门通风量大，造价也大。J.低窗防护：(a)安装在易于受到人或物体碰撞部位的建筑玻璃，如落地窗、玻璃门、玻璃隔断等，应采取保护措施。保护措施根据建筑玻璃安装的具体部位不同，可以采取警示（在视线高度设置警示标志）或防碰撞设施（设置护栏）等。对有可能发生高空人体或玻璃坠落的情况，必须采取可靠的护栏。(b)无室外阳台的外窗台距室内地面高度小于900时，必须采用安全玻璃并加设可靠的防护措施。窗台高度低于600的凸窗，其计算高度应从窗台面开始计算。防护栏杆高度多层≥1.1米，小高层、高层≥1.2米。(c)防护栏杆做法：采用30宽3厚的扁铁做骨架，...
