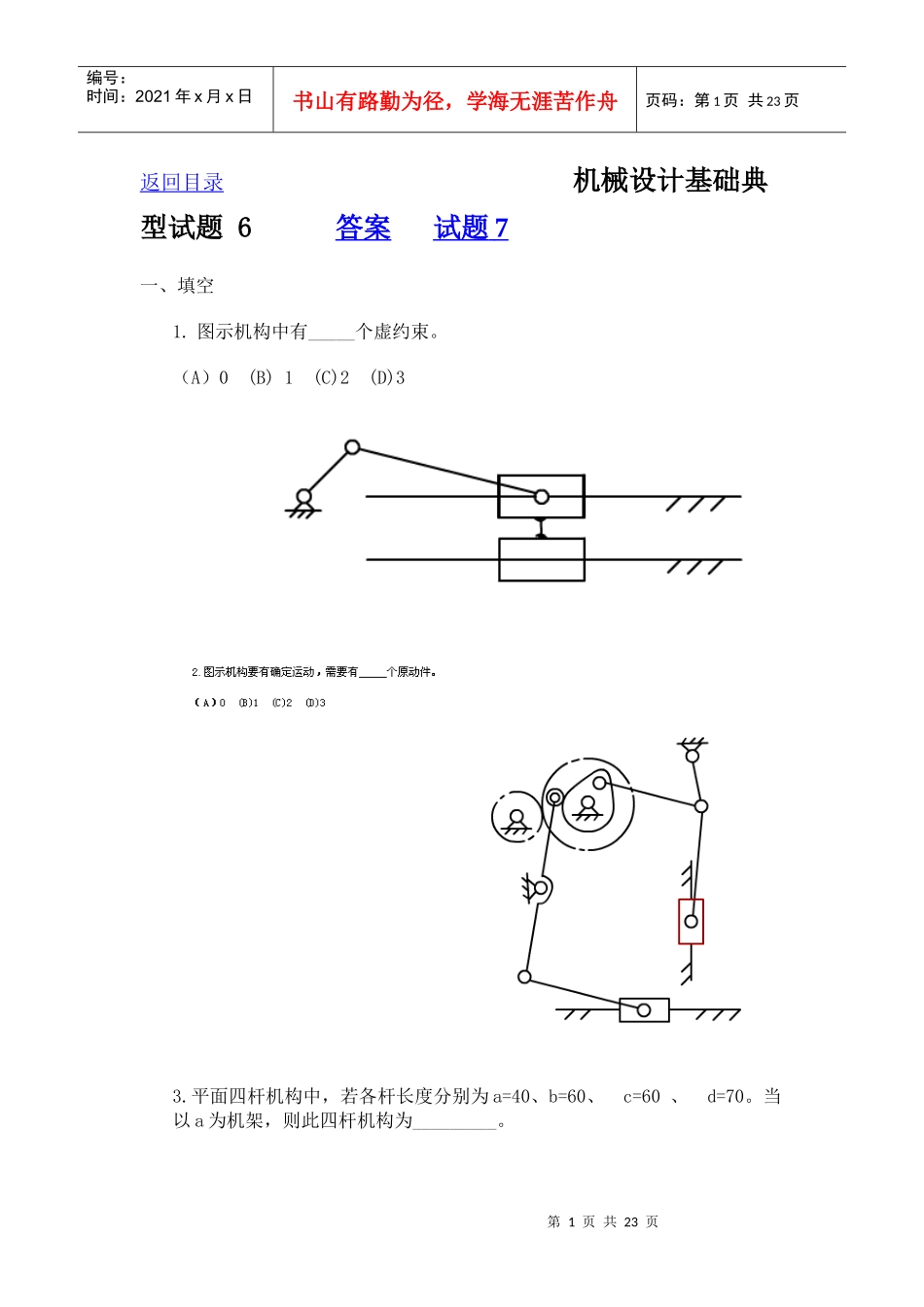

第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共23页返回目录机械设计基础典型试题6答案试题7一、填空1.图示机构中有_____个虚约束。（A）0(B)1(C)2(D)33.平面四杆机构中，若各杆长度分别为a=40、b=60、c=60、d=70。当以a为机架，则此四杆机构为_________。第2页共23页第1页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共23页4.在双曲柄机构中，已知三杆长度为a=80，b=150，c=120，则d杆长度为________。(A)d<110(B)110≤d≤190(c)d<1905.凸轮机构从动杆的运动规律，是由凸轮_____所决定的。(A)转速(B)轮廓曲线(C)形状6．凸轮机构中，基圆半径是指凸轮转动中心至______向径。（A）理论轮廓线上的最大(B)实际轮廓线上的最大(C)理论轮廓线上的最小(D)实际轮廓线上的最小7．键联接的主要用途是使轮与轮毂之间________(A)沿轴向固定并传递轴向力(B)沿轴向可作相对滑动并具由导向性（C）沿周向固定并传递扭距(D)安装拆卸方便8．A、B、C三种类型的普通平键b、h、h相同，则工作中受挤压面积最大的应属____型。9.平键联接所能传递的最大扭距为T，现要传递的扭距为1.5T，则应_______。（A）把键长增大到1.5倍(B)把键宽增加到1.5倍(C)把键高增加到1.5倍(D)安装一对平键10．拧紧螺母的效率，主要与螺母的______有关(A)导程角(B)线数(C)螺距和牙型角(D)导程角和牙型角11．采用螺纹联接时，若被联接件总厚度较大，且材料较软，在需要经常装拆的情况下宜采用________。(A)螺栓联接(B)双头螺柱联接(C)螺钉联接12．普通螺栓联接中的松螺纹和紧螺纹之间的主要区别是：松螺纹联接中的螺纹部分不存在_____作用。(A)拉伸(B)扭转(C)剪切(D)弯曲第3页共23页第2页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共23页13．被联接件受横向外力作用时，如采用普通螺栓联接则螺栓可能的失效形式为_________。(A)剪切与剂压破坏(B)拉断(C)拉扭断裂14．三角带传动和平皮带传动相比较，。其主要优点是___________。(A)在传递相同功率时尺寸较小(B)传动效率高(C)带的寿命长(D)带的价格便宜15．国标规定：三角带有_____________七种类型传递能力最大的为____型。最小的为___型。代号A1000表示________________。16.带的传动中的有效圆周Ft_________。(A)随负载的增加而增加(B)随负载的增加而减少(C)与负载无关17．带传动的中心距与小带轮的直径一定时，若增大传动比。则小带轮包角_______。(A)增大(B)减小(C)不变18．汽车下部，由发动机、变速器、通过万向联轴器带动后轮差速器的轴，是______。(A)心轴(B)转轴(C)传动轴19．渐开线齿廓形状取决于________直径大小。20．一个齿轮上的圆有________。(A)齿顶圆，齿根圆(B)齿顶圆，齿根圆，分度圆，基圆(C)齿顶圆，节圆，基圆。齿根圆(D)齿顶圆，分度圆，节圆，齿根圆，基圆，21．渐开线标准直齿圆柱齿轮传动，其正确啮合条件为__________。22.两轴在空间交错900的传动，如已知传递载荷及传动比都较大，则宜选用_______。(A)螺旋齿轮传动(B)斜齿圆锥齿轮传动(C)蜗轮蜗杆传动第4页共23页第3页共23页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共23页23．当两轴距离较远，且要求传动比准确，宜采用_______。(A)带传动(B)一对齿轮传动(C)轮系传动24．一渐开线标准直齿圆柱齿轮，跨6个齿与跨7个齿所测的公法线长度分别为42.14mmy与49.52mm，则该齿轮模数为________。25.闭式硬齿面齿轮传动的强度设计，首先按__________强度条件计算出_________。二，判断1．（）根据曲柄存在的条件已判定铰接四杆机构中存在曲柄，则此机构是不会成为双摇杆机构的。2．（）普通平键联接是依靠键的上下两面的摩擦力来传递扭距的。3．（）三角形螺纹具有较好的自锁性能。螺纹之间的摩擦力及支承面之间的摩擦力都能阻止螺母的松脱。所以就是在振动及交变载荷作用下，也不需要防松。4．（）m，d，ha＊c＊都是标准值的齿轮是标准齿轮。5．（）渐开线标准直齿圆柱齿轮传动，由于安装不准确，产生了中心距误差，但其传动比的大小仍保持不变。三．简答问题1．下列凸轮机构中，图_...
