烟囱工程施工组织设计VIP免费

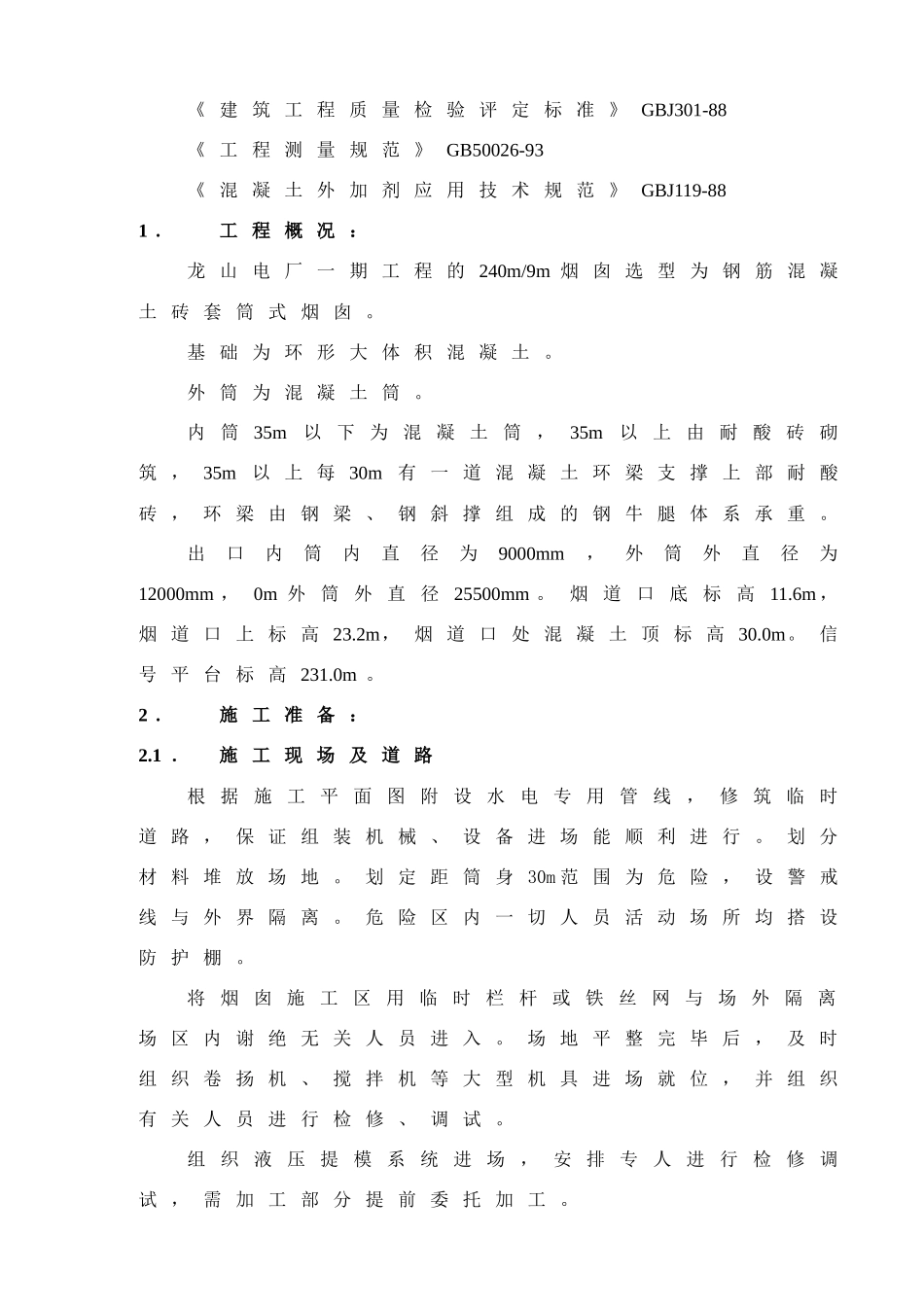

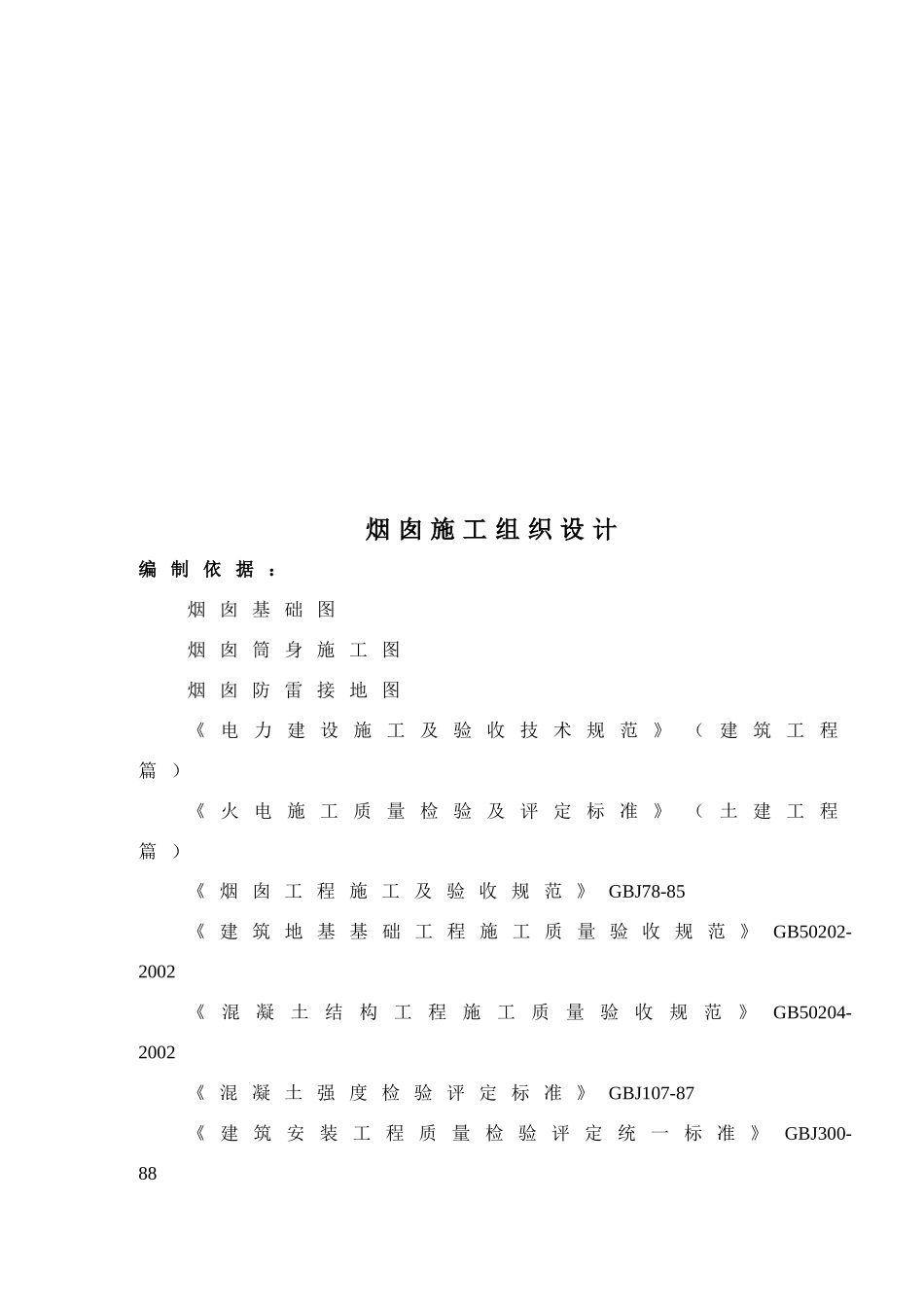

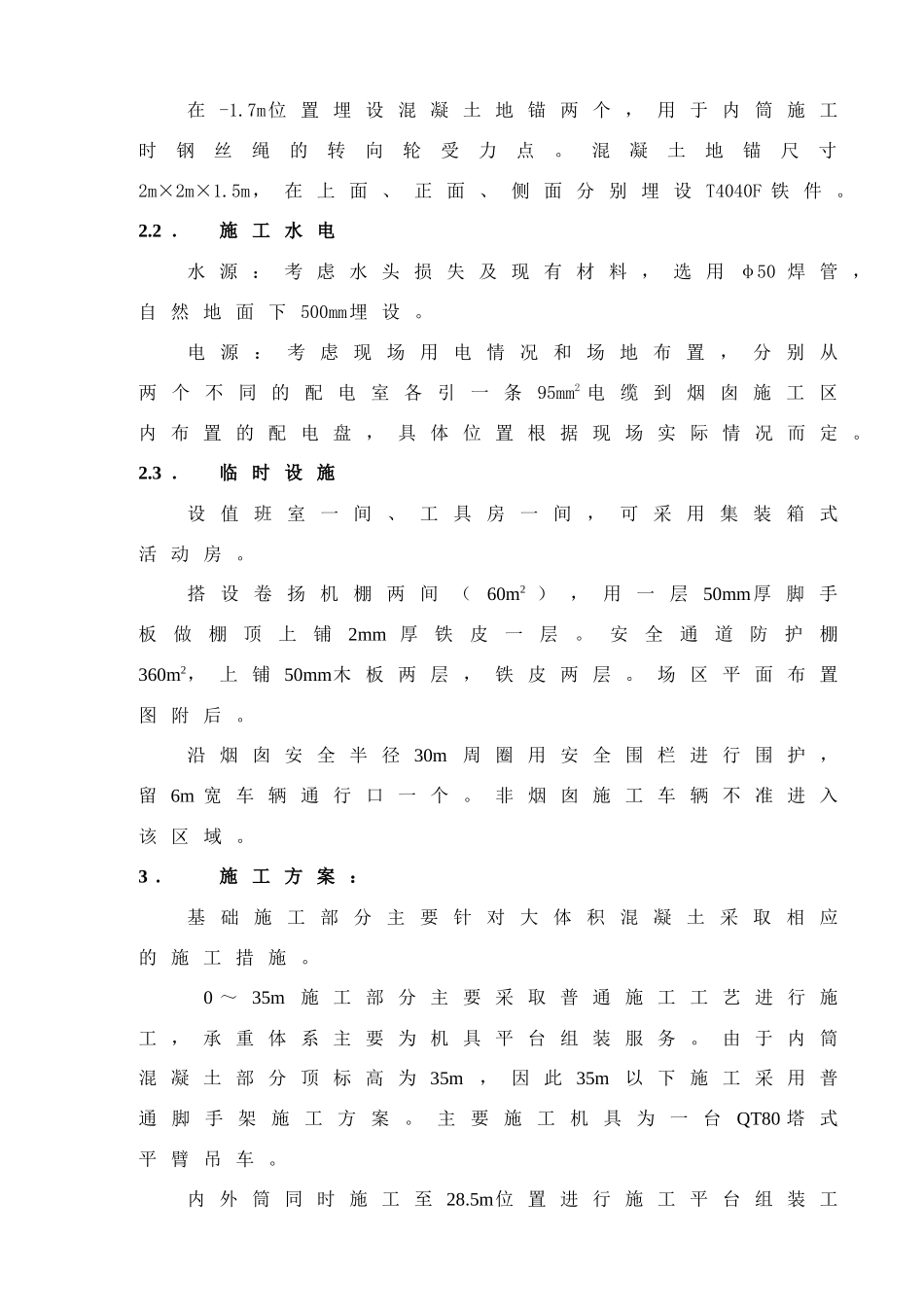

烟囱施工组织设计编制依据：烟囱基础图烟囱筒身施工图烟囱防雷接地图《电力建设施工及验收技术规范》（建筑工程篇）《火电施工质量检验及评定标准》（土建工程篇）《烟囱工程施工及验收规范》GBJ78-85《建筑地基基础工程施工质量验收规范》GB50202-2002《混凝土结构工程施工质量验收规范》GB50204-2002《混凝土强度检验评定标准》GBJ107-87《建筑安装工程质量检验评定统一标准》GBJ300-88《建筑工程质量检验评定标准》GBJ301-88《工程测量规范》GB50026-93《混凝土外加剂应用技术规范》GBJ119-881．工程概况：龙山电厂一期工程的240m/9m烟囱选型为钢筋混凝土砖套筒式烟囱。基础为环形大体积混凝土。外筒为混凝土筒。内筒35m以下为混凝土筒，35m以上由耐酸砖砌筑，35m以上每30m有一道混凝土环梁支撑上部耐酸砖，环梁由钢梁、钢斜撑组成的钢牛腿体系承重。出口内筒内直径为9000mm，外筒外直径为12000mm，0m外筒外直径25500mm。烟道口底标高11.6m，烟道口上标高23.2m，烟道口处混凝土顶标高30.0m。信号平台标高231.0m。2．施工准备：2.1．施工现场及道路根据施工平面图附设水电专用管线，修筑临时道路，保证组装机械、设备进场能顺利进行。划分材料堆放场地。划定距筒身30m范围为危险，设警戒线与外界隔离。危险区内一切人员活动场所均搭设防护棚。将烟囱施工区用临时栏杆或铁丝网与场外隔离场区内谢绝无关人员进入。场地平整完毕后，及时组织卷扬机、搅拌机等大型机具进场就位，并组织有关人员进行检修、调试。组织液压提模系统进场，安排专人进行检修调试，需加工部分提前委托加工。在-1.7m位置埋设混凝土地锚两个，用于内筒施工时钢丝绳的转向轮受力点。混凝土地锚尺寸2m×2m×1.5m，在上面、正面、侧面分别埋设T4040F铁件。2.2．施工水电水源：考虑水头损失及现有材料，选用φ50焊管，自然地面下500mm埋设。电源：考虑现场用电情况和场地布置，分别从两个不同的配电室各引一条95mm2电缆到烟囱施工区内布置的配电盘，具体位置根据现场实际情况而定。2.3．临时设施设值班室一间、工具房一间，可采用集装箱式活动房。搭设卷扬机棚两间（60m2），用一层50mm厚脚手板做棚顶上铺2mm厚铁皮一层。安全通道防护棚360m2，上铺50mm木板两层，铁皮两层。场区平面布置图附后。沿烟囱安全半径30m周圈用安全围栏进行围护，留6m宽车辆通行口一个。非烟囱施工车辆不准进入该区域。3．施工方案：基础施工部分主要针对大体积混凝土采取相应的施工措施。0～35m施工部分主要采取普通施工工艺进行施工，承重体系主要为机具平台组装服务。由于内筒混凝土部分顶标高为35m，因此35m以下施工采用普通脚手架施工方案。主要施工机具为一台QT80塔式平臂吊车。内外筒同时施工至28.5m位置进行施工平台组装工作。机具组装完成后外筒采用爬模施工，内筒继续搭设脚手架施工至35m；35m以上外筒继续爬升，内筒待外筒施工完成后再行施工。35m～240m施工部分主要解决内筒施工问题。内外筒分两个阶段分开施工，外筒施工机具爬升到顶后改造机具系统，增加悬挂内平台，施工耐酸砖砌筑的内筒。垂直运输机具采用SC200/200多功能施工升降机。SC200/200多功能施工升降机的组装和拆除由生产厂家的技术人员现场进行指导，严格按照《SC200多功能说明书(烟囱变频)》进行。组装完成后，严格按照《SC200多功能说明书(烟囱变频)》进行调试、试运、试负荷、安全试验等工作。运行期间严格按照《SC200多功能说明书(烟囱变频)》进行维修保养工作，保证施工升降机的良好的施工工况。安排专业人员专职进行日检及日常记录工作，严格按照公司的起重机械程序文件进行。模板使用P4015大模板施工工艺，使用1.5mm厚钢板制作对拉片代替对拉螺栓，提高混凝土表面施工质量。使用对拉片时，对拉片夹在模板竖缝之间，便于处理。3.1．基础施工方案：采用循环冷却水降温措施控制大体积混凝土裂缝。由于工期很紧，回填土施工与大体积混凝土养护工作交叉进行。回填土施工时采用掀开一步回填土高度保温材料，立即虚铺、夯实回填一步回填土的施工方法。具体施工方法详见《烟囱基础施工技术措施》。3.2．0～35m施工方案：采用内满堂、外双排脚手架作为支撑体系，...
