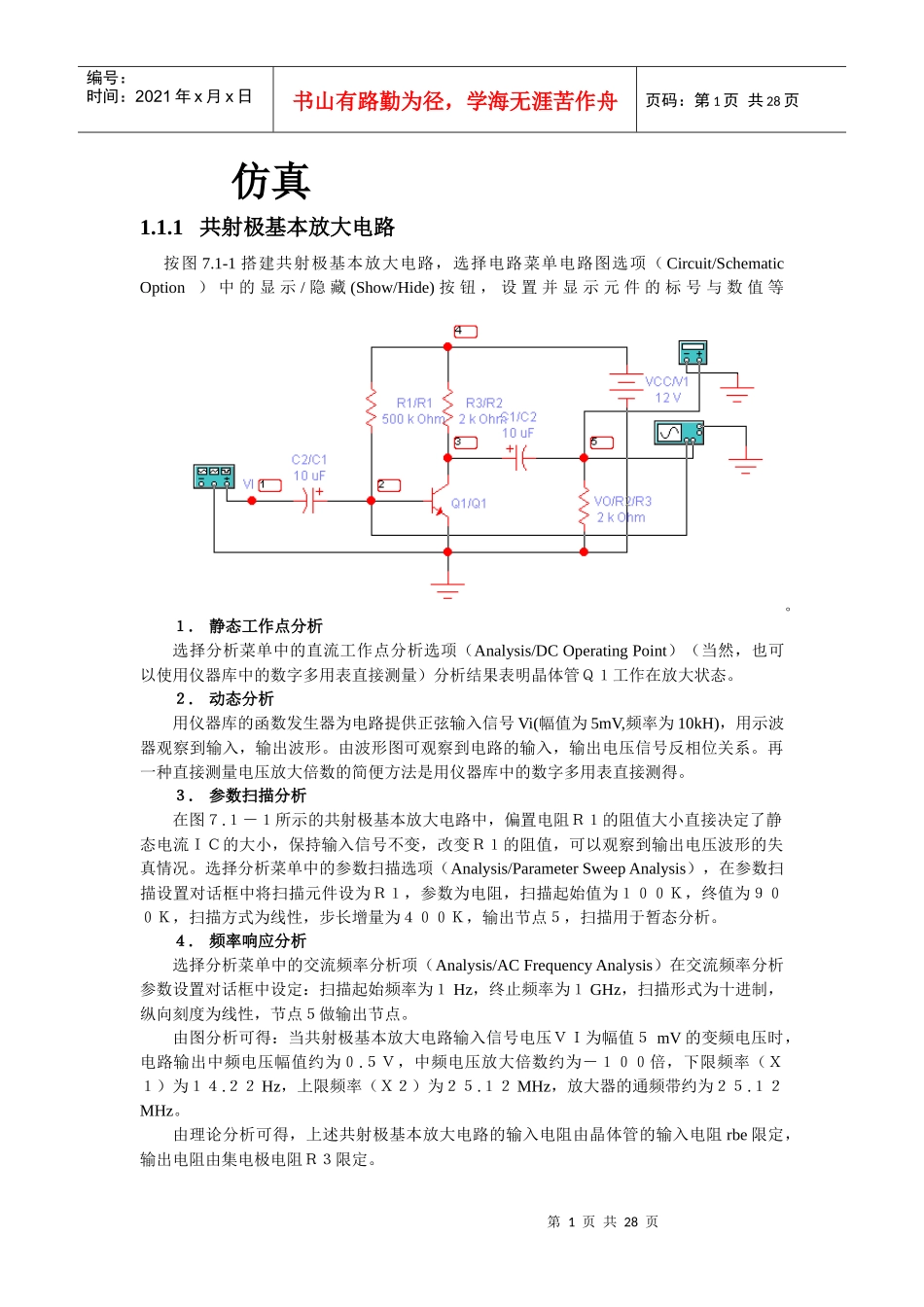

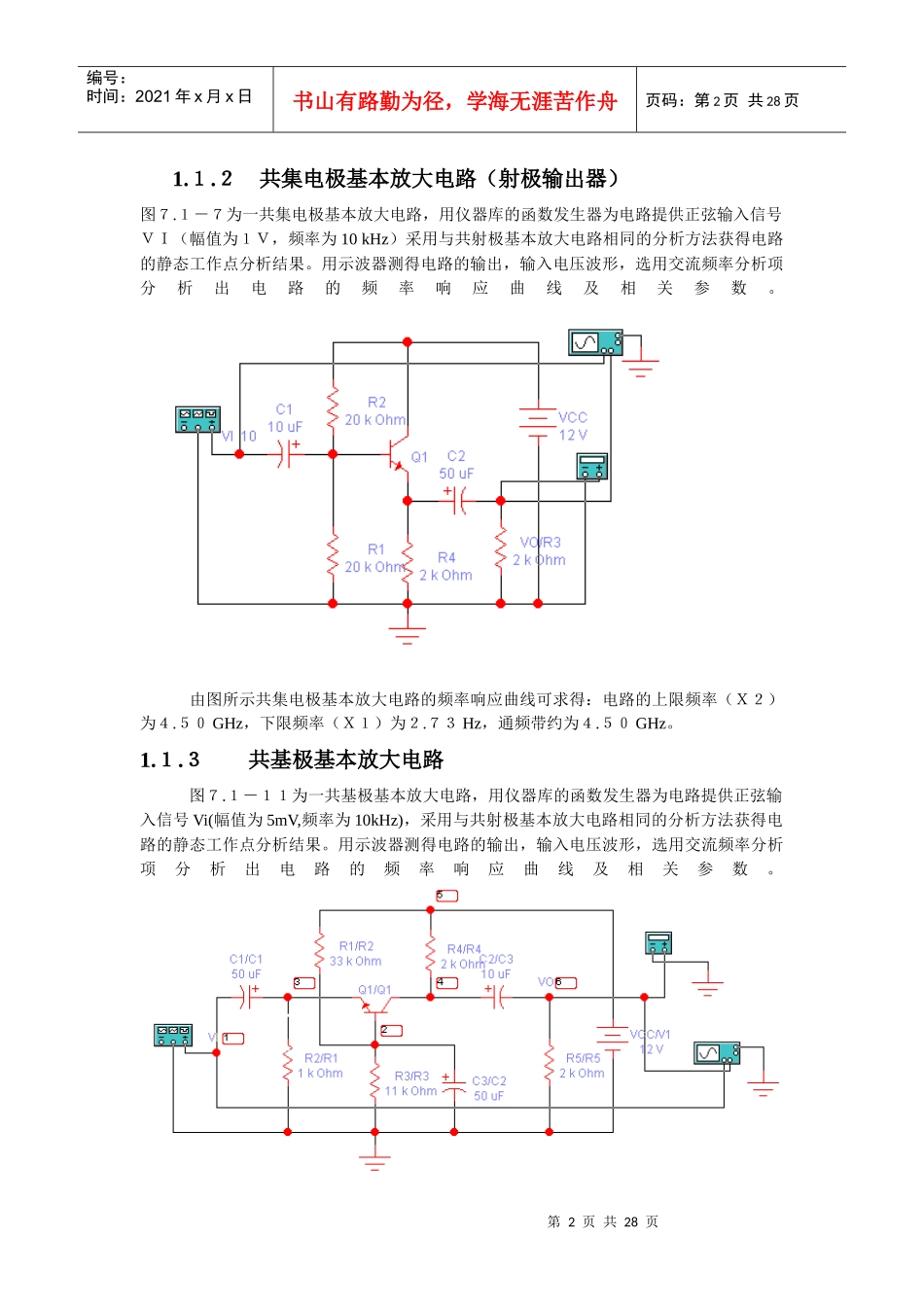

第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共28页仿真1.1.1共射极基本放大电路按图7.1-1搭建共射极基本放大电路，选择电路菜单电路图选项（Circuit/SchematicOption）中的显示/隐藏(Show/Hide)按钮，设置并显示元件的标号与数值等。１.静态工作点分析选择分析菜单中的直流工作点分析选项（Analysis/DCOperatingPoint）（当然，也可以使用仪器库中的数字多用表直接测量）分析结果表明晶体管Ｑ１工作在放大状态。２.动态分析用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kH)，用示波器观察到输入，输出波形。由波形图可观察到电路的输入，输出电压信号反相位关系。再一种直接测量电压放大倍数的简便方法是用仪器库中的数字多用表直接测得。３.参数扫描分析在图７.１－１所示的共射极基本放大电路中，偏置电阻Ｒ１的阻值大小直接决定了静态电流ＩＣ的大小，保持输入信号不变，改变Ｒ１的阻值，可以观察到输出电压波形的失真情况。选择分析菜单中的参数扫描选项（Analysis/ParameterSweepAnalysis），在参数扫描设置对话框中将扫描元件设为Ｒ１，参数为电阻，扫描起始值为１００Ｋ，终值为９００Ｋ，扫描方式为线性，步长增量为４００Ｋ，输出节点５，扫描用于暂态分析。４.频率响应分析选择分析菜单中的交流频率分析项（Analysis/ACFrequencyAnalysis）在交流频率分析参数设置对话框中设定：扫描起始频率为１Hz，终止频率为１GHz，扫描形式为十进制，纵向刻度为线性，节点５做输出节点。由图分析可得：当共射极基本放大电路输入信号电压ＶＩ为幅值５mV的变频电压时，电路输出中频电压幅值约为０.５Ｖ，中频电压放大倍数约为－１００倍，下限频率（Ｘ１）为１４.２２Hz，上限频率（Ｘ２）为２５.１２MHz，放大器的通频带约为２５.１２MHz。由理论分析可得，上述共射极基本放大电路的输入电阻由晶体管的输入电阻rbe限定，输出电阻由集电极电阻Ｒ３限定。第2页共28页第1页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共28页1.１.２共集电极基本放大电路（射极输出器）图７.１－７为一共集电极基本放大电路，用仪器库的函数发生器为电路提供正弦输入信号ＶＩ（幅值为１Ｖ，频率为10kHz）采用与共射极基本放大电路相同的分析方法获得电路的静态工作点分析结果。用示波器测得电路的输出，输入电压波形，选用交流频率分析项分析出电路的频率响应曲线及相关参数。由图所示共集电极基本放大电路的频率响应曲线可求得：电路的上限频率（Ｘ２）为４.５０GHz，下限频率（Ｘ１）为２.７３Hz，通频带约为４.５０GHz。1.１.３共基极基本放大电路图７.１－１１为一共基极基本放大电路，用仪器库的函数发生器为电路提供正弦输入信号Vi(幅值为5mV,频率为10kHz)，采用与共射极基本放大电路相同的分析方法获得电路的静态工作点分析结果。用示波器测得电路的输出，输入电压波形，选用交流频率分析项分析出电路的频率响应曲线及相关参数。第3页共28页第2页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共28页由图所示共基极基本放大电路的频率响应曲线可求得：电路的上限频率（Ｘ２）为２７.９４ＭHz，下限频率（Ｘ１）为２６１.０１Hz，通频带约为２７.９４ＭHz。1.2场效应管基本放大电路1.2.1共源极放大电路共源极放大电路如图7.2-1所示，Q1选用三端式增强型N沟道绝缘栅场效应管。按图7.2-1在EWB主界面内搭建电路后，双击Q1，出现三端式增强型N-MOSFET参数设置对话框，选模型(Model)项，将库元件设置为默认(default)，理想(ideal)模式，然后点击对话框右侧编辑(Edit)按钮，在Sheet1中将跨导系数(Transconductancecoefficient(KP))设置为0.001A/V。分析共源极放大电路可参照7.1节中共射极放大电路的分析过程进行，可根据图7.2-1电路参数和共源极放大器的电压放大倍数表达式求得AV的理论计算值，然后与仿真实测值进行比较。1.2.2共漏极放大电路第4页共28页第3页共28页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共28页共漏极放大电路如图7.2-2所示，按图在EWB主...
