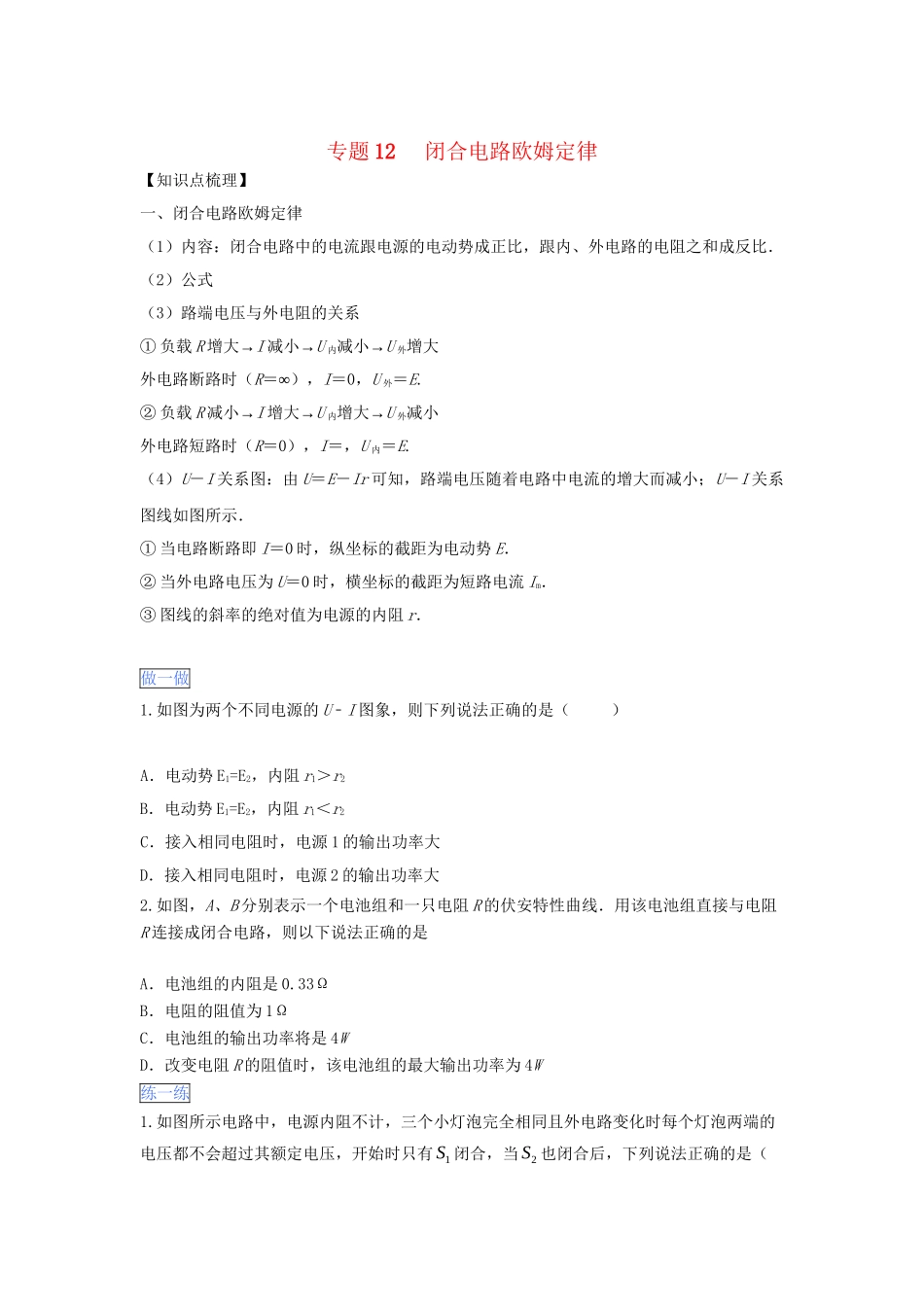

专题12闭合电路欧姆定律【知识点梳理】一、闭合电路欧姆定律（1）内容：闭合电路中的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．（2）公式（3）路端电压与外电阻的关系①负载R→增大I→减小U内→减小U外增大外电路断路时（R∞＝），I＝0，U外＝E.②负载R→减小I→增大U内→增大U外减小外电路短路时（R＝0），I＝，U内＝E.（4）U－I关系图：由U＝E－Ir可知，路端电压随着电路中电流的增大而减小；U－I关系图线如图所示．①当电路断路即I＝0时，纵坐标的截距为电动势E．②当外电路电压为U＝0时，横坐标的截距为短路电流Im．③图线的斜率的绝对值为电源的内阻r．做一做1.如图为两个不同电源的U﹣I图象，则下列说法正确的是（）A．电动势E1=E2，内阻r1＞r2B．电动势E1=E2，内阻r1＜r2C．接入相同电阻时，电源1的输出功率大D．接入相同电阻时，电源2的输出功率大2.如图，A、B分别表示一个电池组和一只电阻R的伏安特性曲线．用该电池组直接与电阻R连接成闭合电路，则以下说法正确的是A．电池组的内阻是0.33ΩB．电阻的阻值为1ΩC．电池组的输出功率将是4WD．改变电阻R的阻值时，该电池组的最大输出功率为4W练一练1.如图所示电路中，电源内阻不计，三个小灯泡完全相同且外电路变化时每个灯泡两端的电压都不会超过其额定电压，开始时只有1S闭合，当2S也闭合后，下列说法正确的是（）A．灯泡1L变亮B．灯泡2L变亮C．电容器C的带电量增加D．闭合2S的瞬间流过电流表的电流方向自右向左2.如图所示，电源电动势为E，内电阻为r．当滑动变阻器的触片P从右端滑到左端时，发现理想电压表V1、V2示数变化的绝对值分别为ΔU1和ΔU2，下列说法中正确的是A．小灯泡L3变暗，L1、L2变亮B．小灯泡L1、L3变暗，L2变亮C．ΔU1<ΔU2D．ΔU1>ΔU23.在如图所示的电路中，灯泡L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器的滑片P向左移动一段距离后，下列结论正确的是A．灯泡L变亮B．电流表读数变小，电压表读数变小C．电源的输出功率变小D．电容器C上所带的电荷量减少4.现有甲、乙两个电源，电动势E相同，内阻不同，分别为r甲和r乙，用这两个电源分别给定值电阻R供电，已知Rrr甲乙，则将R先后接在这两个电源上的情况相比较，下列说正确的是（）A．接在甲电源上时，定值电阻R上的电流较大B．接在甲电源上时，电源输出功率较大C．接在乙电源上时，电源消耗的功率较大D．接在乙电源上时，定值电阻R上的电压较小5.恒流源是一种特殊的电源，其输出的电流能始终保持不变．如图所示的电路中，当滑动变阻器滑动触头P向左移动时，下列说法中正确的是A．R0上的电压变小B．R2上的电压变大C．R1上的电压变大D．R1上电压变化量大于R0上的电压变化量6.在如图6所示电路中，闭关开关S，当扮动变阻器的滑动触头P向下滑动时，三个理想电表的示数都发生了变化，电表的示数分别用I、U1、U2表示，下列判断正确的是A．I减小，Ul增大B．I增大，U2减小C．J增大，U1减小D．I减小，U2增大7.R1和R2是材料相同、厚度相同、上下表面都为正方形的导体，但R1的尺寸比R2大得多，把它们分别连接在如图所示的电路的A、B两端，接R1时电压表的读数为U1，接R2时电压表的读数为U2，则下列判断正确的是A．R1＝R2B．R1>R2C．U1U28.直流电动机在生产、生活中有着广泛的应用。如图所示，一直流电动机M和电灯L并联之后接在直流电源上，电动机内阻r1=0.5Ω，电灯灯丝电阻R=9Ω（阻值认为保持不变），电源电动势E=12V，内阻r2=1Ω。开关S闭合，电动机正常工作时，电压表读数为9V。求：（1）流过电源的电流。（2）流过电动机的电流。（3）电动机对外输出的机械功率。知一知家电的待机能耗有多少？我国城市家庭的平均待机能耗相当于这些家庭每天使用一盏15到30瓦的长明灯，每年要多支出电费近百元。待机能耗较大的有电脑、电饭煲、DVD．音响功效、VCD．打印机和电视机，电视机的平均待机能耗为8.07瓦。待机能耗在9瓦以上的电视机占34.8%，而国际上同类产品的平均待机能耗3瓦。为了减少这些无谓的能耗，应该养成及时关闭电源的习惯。专题12闭合电路欧姆定律练一练1.【答案】AD【解析】试题分析：由电路图可知，当2S也闭合后，电路...
