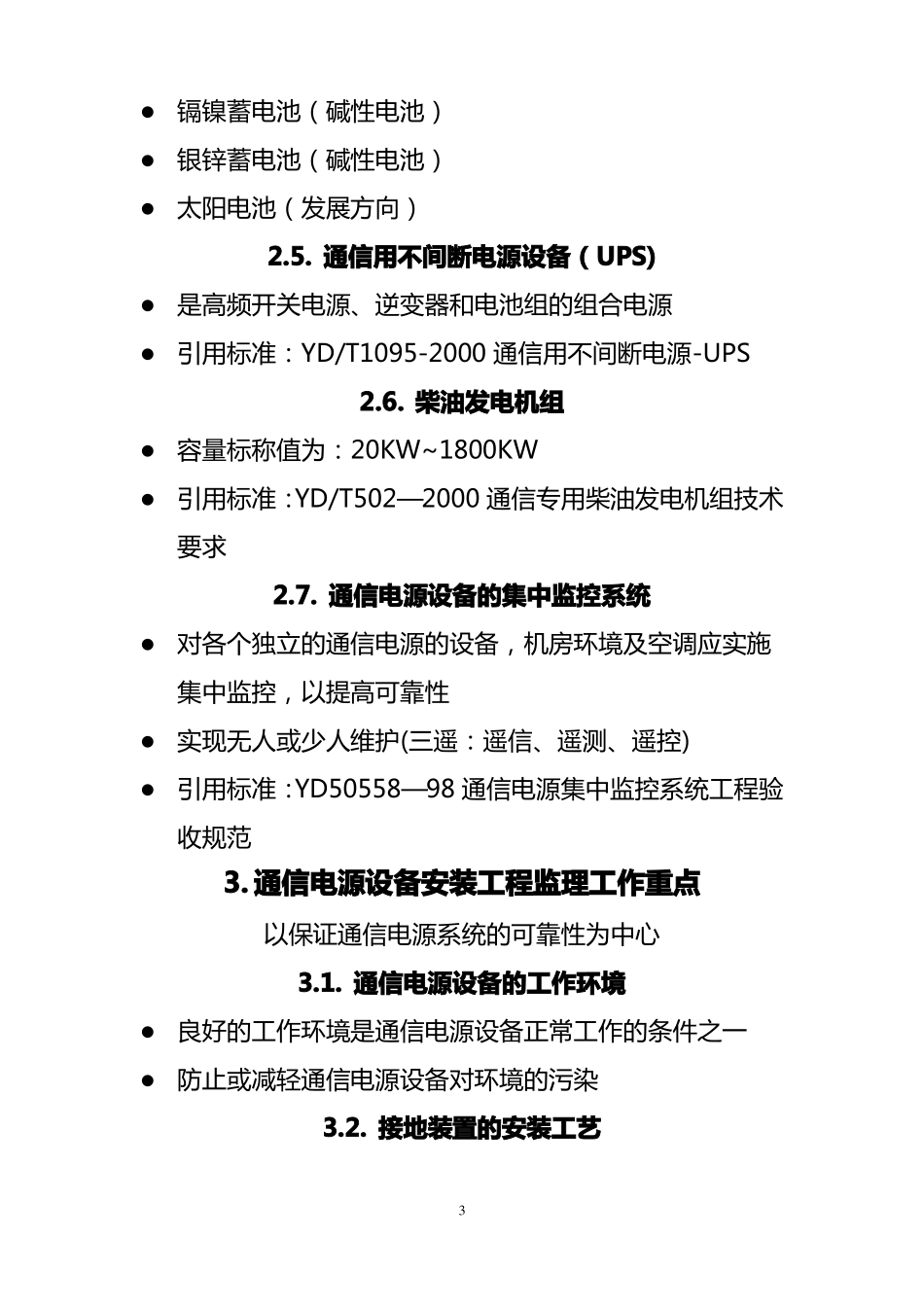

第四部分通信电源设备安装工程质量控制目录1。通信电源在通信设备中的地位2。通信电源的种类3。通信电源设备安装工程监理工作重点4。通信电源设备安装工程质量控制主要工作内容5。通信电源设备安装检测1.通信电源在通信设备中的地位1.1.随着我国电信事业的飞速发展,通信电源设备也迈进了高科技行列.电源设备不断更新换代,对通信电源设备的开发、设计、制造、安装施工、维护管理、工程监理以至工作环境都提出了很高的要求,彻底改变了对电源的轻视态度1.2.通信电源设备是所有电信设备的基础，在电信事业发展和通信设备的运行中起着至关重要的作用。没有电源设备的可靠性支撑，一切通信设备都不能正常工作。就象一个经常生病的人很难持续地把工作搞好一样1.3.作为通信设备安装工程的监理人员，必须具备一定的电源专业的知识和技能，才能搞好设备安装的质量控制。1因为通信电源设备的安全可靠性是其质量水平的主要标志之一，也是所有电信设备质量保证的一部分2.通信电源的种类2.1.通信用交流、直流低压配电设备2.1。1交流低压配电设备●交流额定电压：单相220V，三相四线制380V●交流额定电流（A）：50～4000●交流额定频率：50Hz●引用标准：YD/T585-1999《通信用配电设备》2。1。2直流低压配电设备●直流标称电压：-48V●直流电流容量系列:400A-3000A2.2.通信用直流稳压设备●因体积大、效率低，维护困难，已在通信电源设备中被淘汰2.3.通信用高频开关电源●在通信中广泛应用(模块式）●与电池组配合使用●引用标准：YD/T1051—2000通信局（站）电源系统总技术要求2.4.通信用电池●铅酸蓄电池（阀控式为主）2●镉镍蓄电池（碱性电池）●银锌蓄电池（碱性电池）●太阳电池（发展方向）2.5.通信用不间断电源设备（UPS)●是高频开关电源、逆变器和电池组的组合电源●引用标准：YD/T1095-2000通信用不间断电源-UPS2.6.柴油发电机组●容量标称值为：20KW~1800KW●引用标准：YD/T502—2000通信专用柴油发电机组技术要求2.7.通信电源设备的集中监控系统●对各个独立的通信电源的设备，机房环境及空调应实施集中监控，以提高可靠性●实现无人或少人维护(三遥：遥信、遥测、遥控)●引用标准：YD50558—98通信电源集中监控系统工程验收规范3.通信电源设备安装工程监理工作重点以保证通信电源系统的可靠性为中心3.1.通信电源设备的工作环境●良好的工作环境是通信电源设备正常工作的条件之一●防止或减轻通信电源设备对环境的污染3.2.接地装置的安装工艺3●接地装置安装工艺决定电源设备安全因素●监理工程师应督促施工人员严格按照设计要求施工3.3.通信电源设备的遥信、遥测、遥控（三遥)及自动告警●通信电源设备一般为大电流、大功率,有一定危险性●通信电源设备经常处于无人值守状态●通信电源设备的可靠性要求高●需要三遥及时掌握和控制正常工作状态●需要自动、全面、准确、及时的可闻、可视告警信号,迅速了解异常情况、部位，以便在最短时间内恢复正常3.4.通信电源的备用和倒换3。4。1目的:确保通信设备连续工作3。4。2方法：●同时具备多种供电方式，互为备用,自动倒换●市电（高频开关整流电源),蓄电池，UPS电源，油机发电等供电方式均可为通信设备供电,并能自动倒换4.通信电源设备安装工程质量控制主要工作内容●见《通信设备安装总则》(如审查施工方案设计和开工报审表,装机条件检查，设备器材检验，设备机架安装及布线工艺检查，通电检查,性能指标调测，初验测试，测量装置控制，工程变更管理，4工程暂停与复工，事故处理等）5.通信电源设备安装检测5.1.交、直流配电设备5。1。1交直流配电设备通电检验（1)通电前的检验●接触器与继电器的可动部分动作灵活、无松动和卡阻，其接触表面应无金属碎屑或烧伤痕迹●接触器和闸刀的灭弧装置完好（不打火)●布线和接线正确、无碰地、短路、开路、假焊等情况，机内各种插件连接正确、无松动●各种开关、闸刀、熔断器容量规格应符合设计要求●机架保护地线连接可靠●各种电压、电流表应进行校验和铅封●在相对湿度小于80％时，用500兆欧表测试机内布线及设备非电子器件对地绝缘电阻应符合说明书规定，无规定时,应不小于2MΩ●交流、直流配电...
