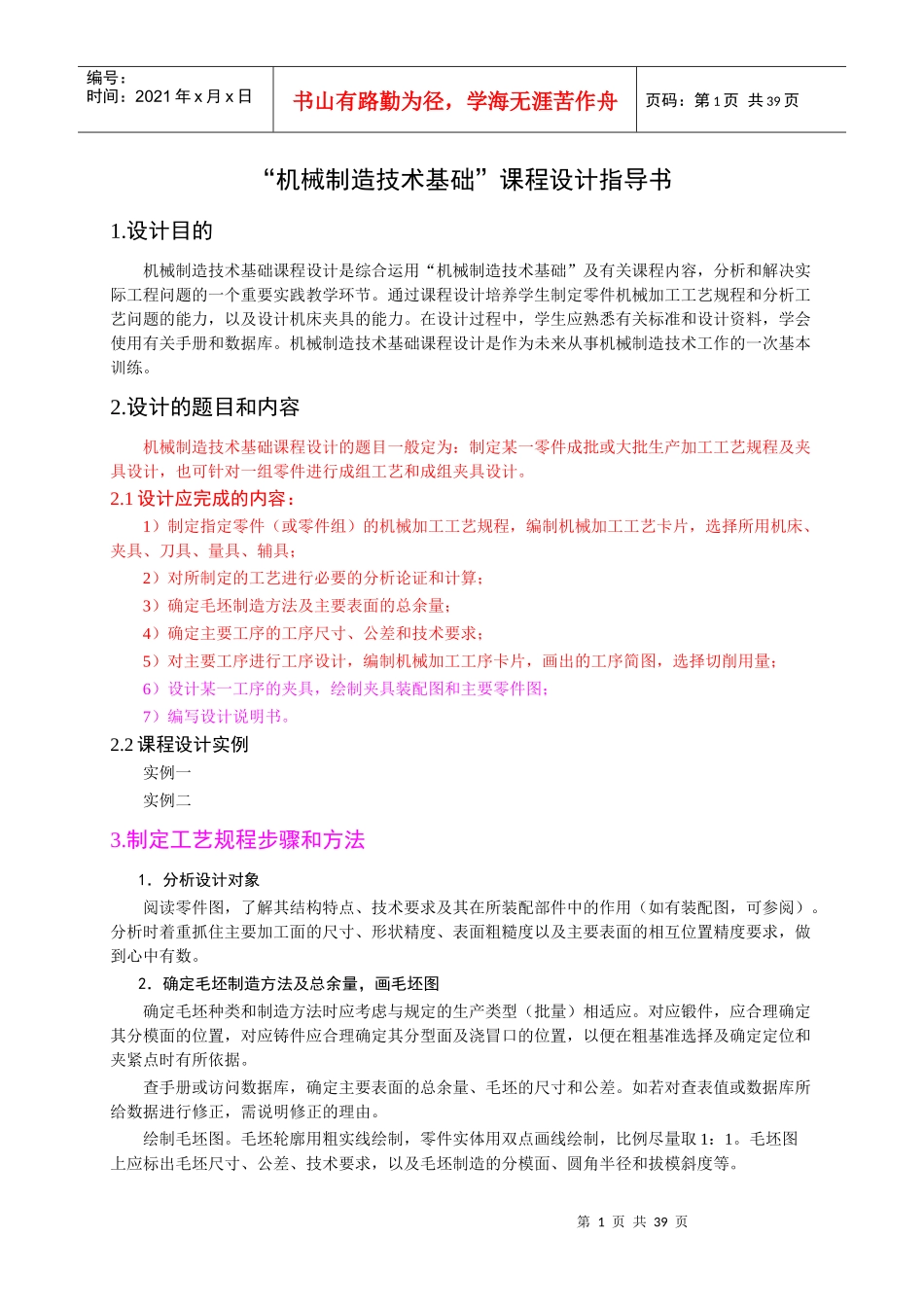

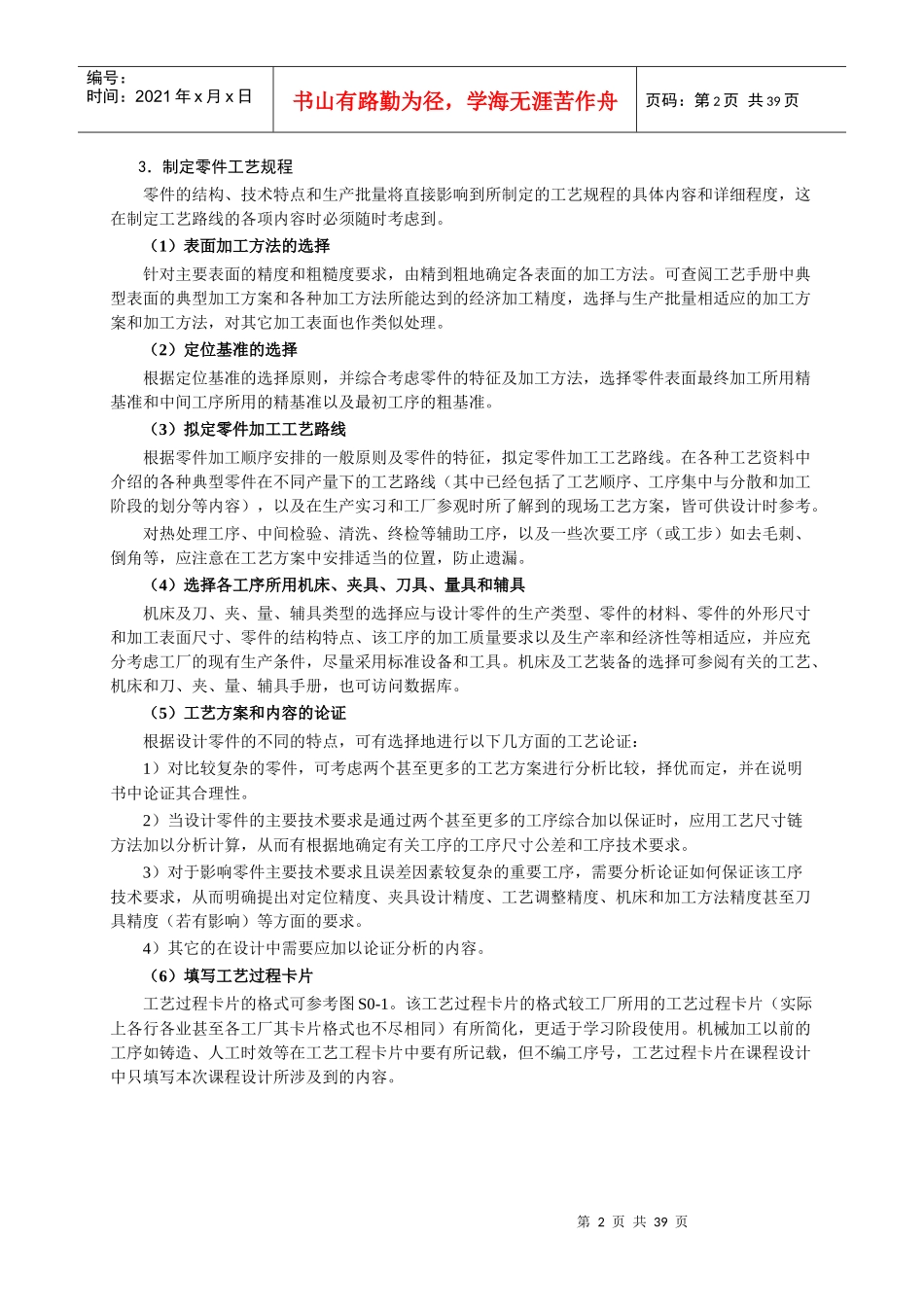

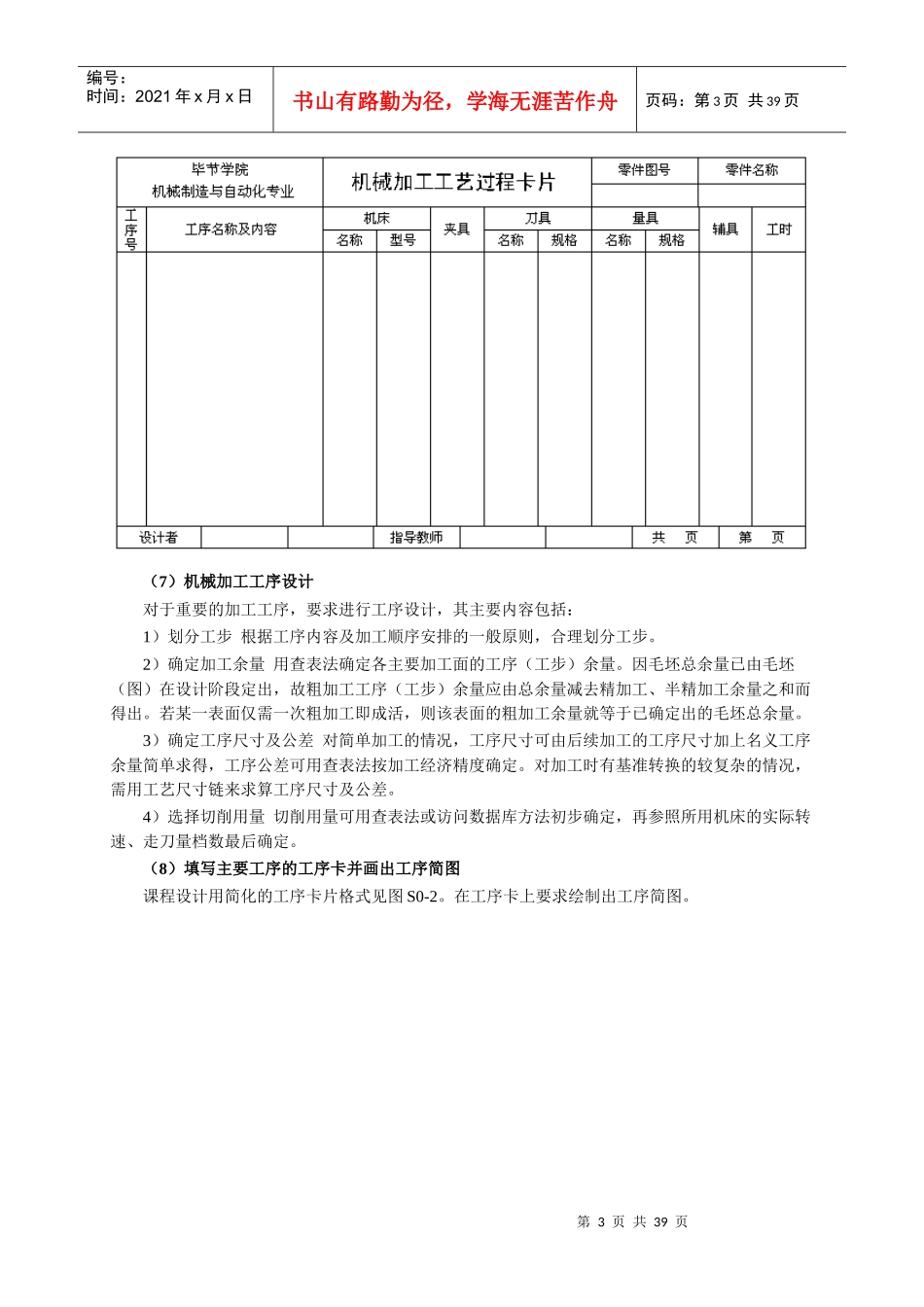

第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共39页“机械制造技术基础”课程设计指导书1.设计目的机械制造技术基础课程设计是综合运用“机械制造技术基础”及有关课程内容，分析和解决实际工程问题的一个重要实践教学环节。通过课程设计培养学生制定零件机械加工工艺规程和分析工艺问题的能力，以及设计机床夹具的能力。在设计过程中，学生应熟悉有关标准和设计资料，学会使用有关手册和数据库。机械制造技术基础课程设计是作为未来从事机械制造技术工作的一次基本训练。2.设计的题目和内容机械制造技术基础课程设计的题目一般定为：制定某一零件成批或大批生产加工工艺规程及夹具设计，也可针对一组零件进行成组工艺和成组夹具设计。2.1设计应完成的内容：1）制定指定零件（或零件组）的机械加工工艺规程，编制机械加工工艺卡片，选择所用机床、夹具、刀具、量具、辅具；2）对所制定的工艺进行必要的分析论证和计算；3）确定毛坯制造方法及主要表面的总余量；4）确定主要工序的工序尺寸、公差和技术要求；5）对主要工序进行工序设计，编制机械加工工序卡片，画出的工序简图，选择切削用量；6）设计某一工序的夹具，绘制夹具装配图和主要零件图；7）编写设计说明书。2.2课程设计实例实例一实例二3.制定工艺规程步骤和方法1．分析设计对象阅读零件图，了解其结构特点、技术要求及其在所装配部件中的作用（如有装配图，可参阅）。分析时着重抓住主要加工面的尺寸、形状精度、表面粗糙度以及主要表面的相互位置精度要求，做到心中有数。2．确定毛坯制造方法及总余量，画毛坯图确定毛坯种类和制造方法时应考虑与规定的生产类型（批量）相适应。对应锻件，应合理确定其分模面的位置，对应铸件应合理确定其分型面及浇冒口的位置，以便在粗基准选择及确定定位和夹紧点时有所依据。查手册或访问数据库，确定主要表面的总余量、毛坯的尺寸和公差。如若对查表值或数据库所给数据进行修正，需说明修正的理由。绘制毛坯图。毛坯轮廓用粗实线绘制，零件实体用双点画线绘制，比例尽量取1：1。毛坯图上应标出毛坯尺寸、公差、技术要求，以及毛坯制造的分模面、圆角半径和拔模斜度等。第2页共39页第1页共39页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共39页3．制定零件工艺规程零件的结构、技术特点和生产批量将直接影响到所制定的工艺规程的具体内容和详细程度，这在制定工艺路线的各项内容时必须随时考虑到。（1）表面加工方法的选择针对主要表面的精度和粗糙度要求，由精到粗地确定各表面的加工方法。可查阅工艺手册中典型表面的典型加工方案和各种加工方法所能达到的经济加工精度，选择与生产批量相适应的加工方案和加工方法，对其它加工表面也作类似处理。（2）定位基准的选择根据定位基准的选择原则，并综合考虑零件的特征及加工方法，选择零件表面最终加工所用精基准和中间工序所用的精基准以及最初工序的粗基准。（3）拟定零件加工工艺路线根据零件加工顺序安排的一般原则及零件的特征，拟定零件加工工艺路线。在各种工艺资料中介绍的各种典型零件在不同产量下的工艺路线（其中已经包括了工艺顺序、工序集中与分散和加工阶段的划分等内容），以及在生产实习和工厂参观时所了解到的现场工艺方案，皆可供设计时参考。对热处理工序、中间检验、清洗、终检等辅助工序，以及一些次要工序（或工步）如去毛刺、倒角等，应注意在工艺方案中安排适当的位置，防止遗漏。（4）选择各工序所用机床、夹具、刀具、量具和辅具机床及刀、夹、量、辅具类型的选择应与设计零件的生产类型、零件的材料、零件的外形尺寸和加工表面尺寸、零件的结构特点、该工序的加工质量要求以及生产率和经济性等相适应，并应充分考虑工厂的现有生产条件，尽量采用标准设备和工具。机床及工艺装备的选择可参阅有关的工艺、机床和刀、夹、量、辅具手册，也可访问数据库。（5）工艺方案和内容的论证根据设计零件的不同的特点，可有选择地进行以下几方面的工艺论证：1）对比较复杂的零件，可考虑两个甚至更多的工艺方案进行分析比较，择优而定，并在说明书中论证其...
