某污水泵站工程施工组织设计(DOC 72页)VIP免费

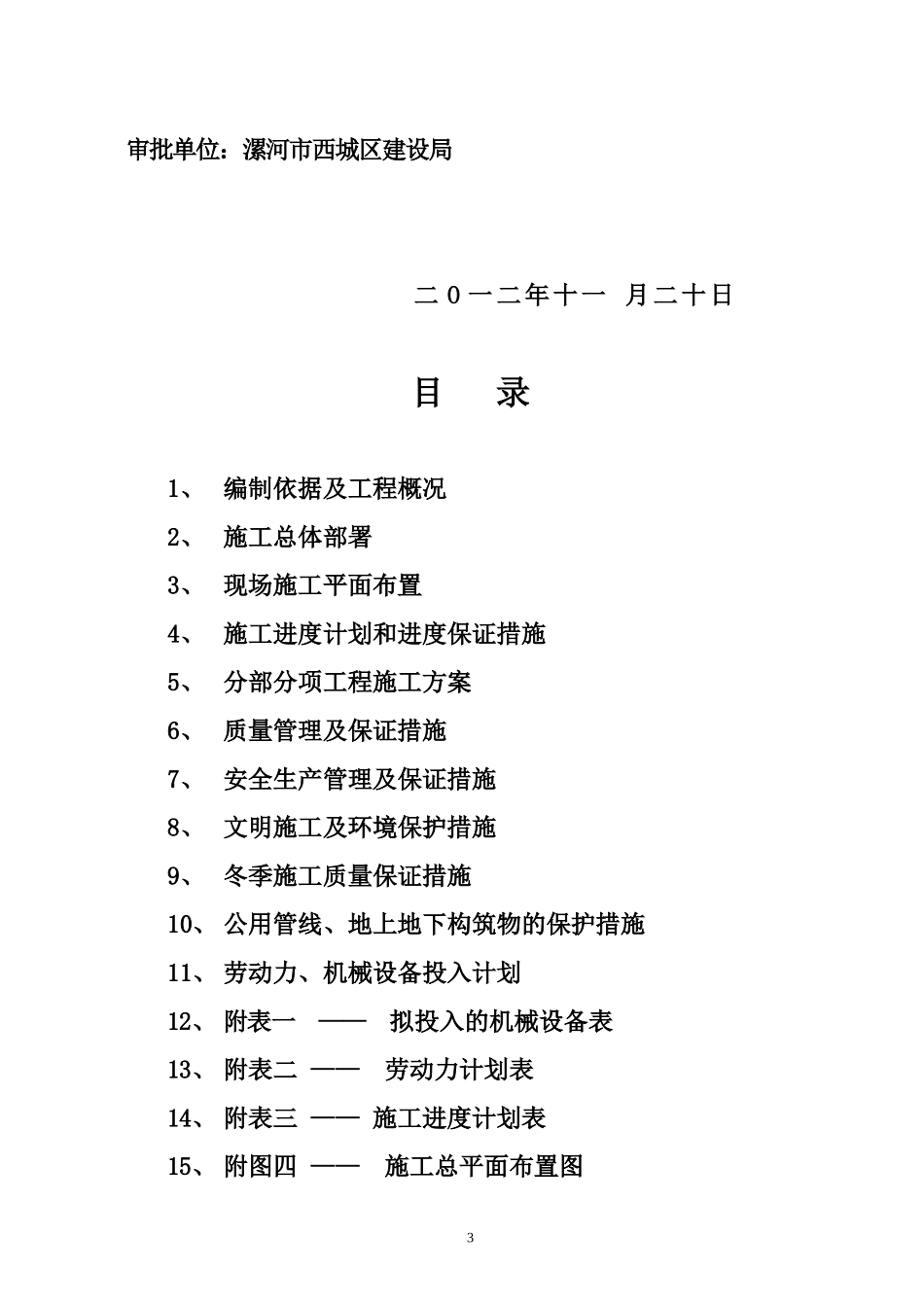

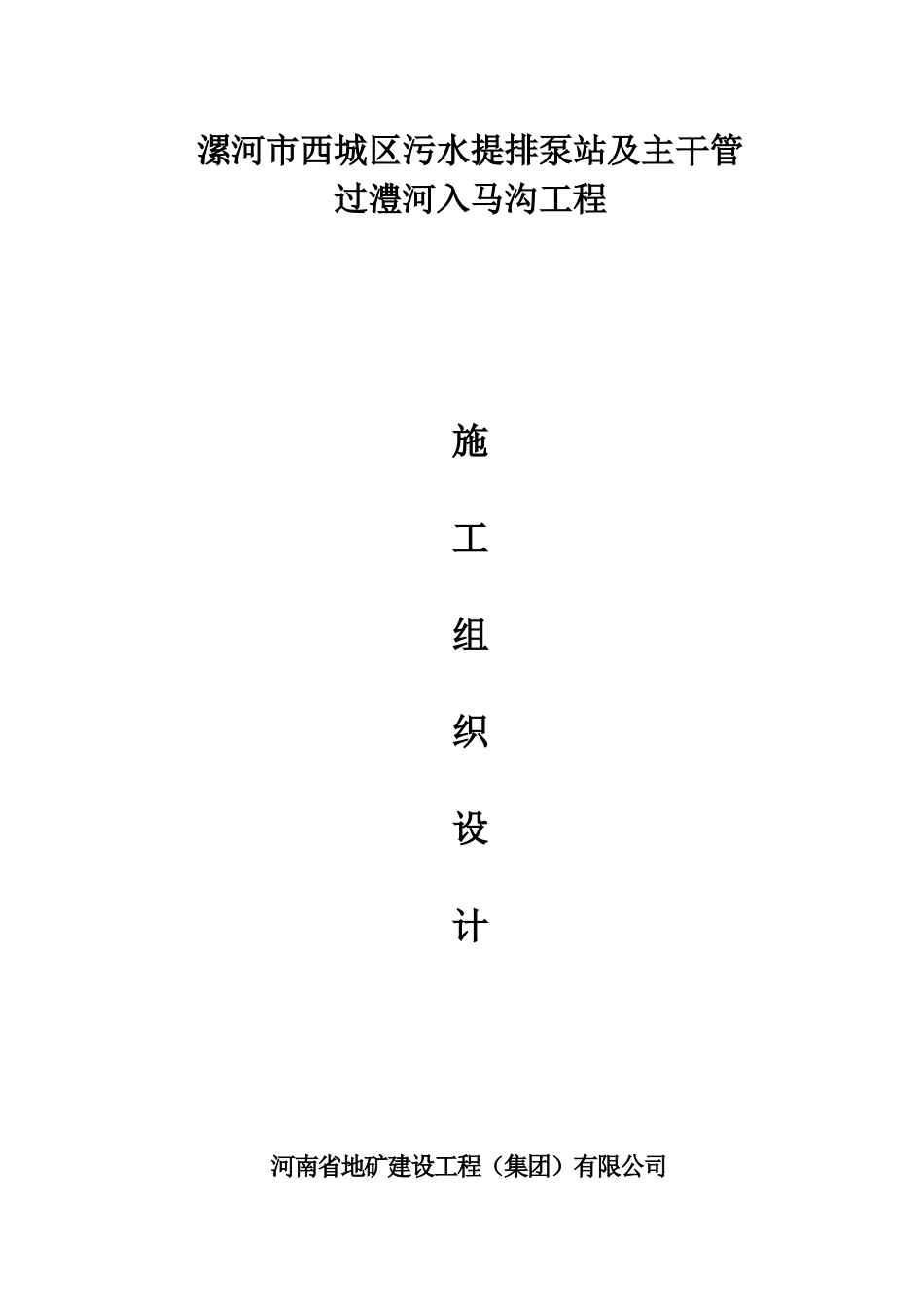

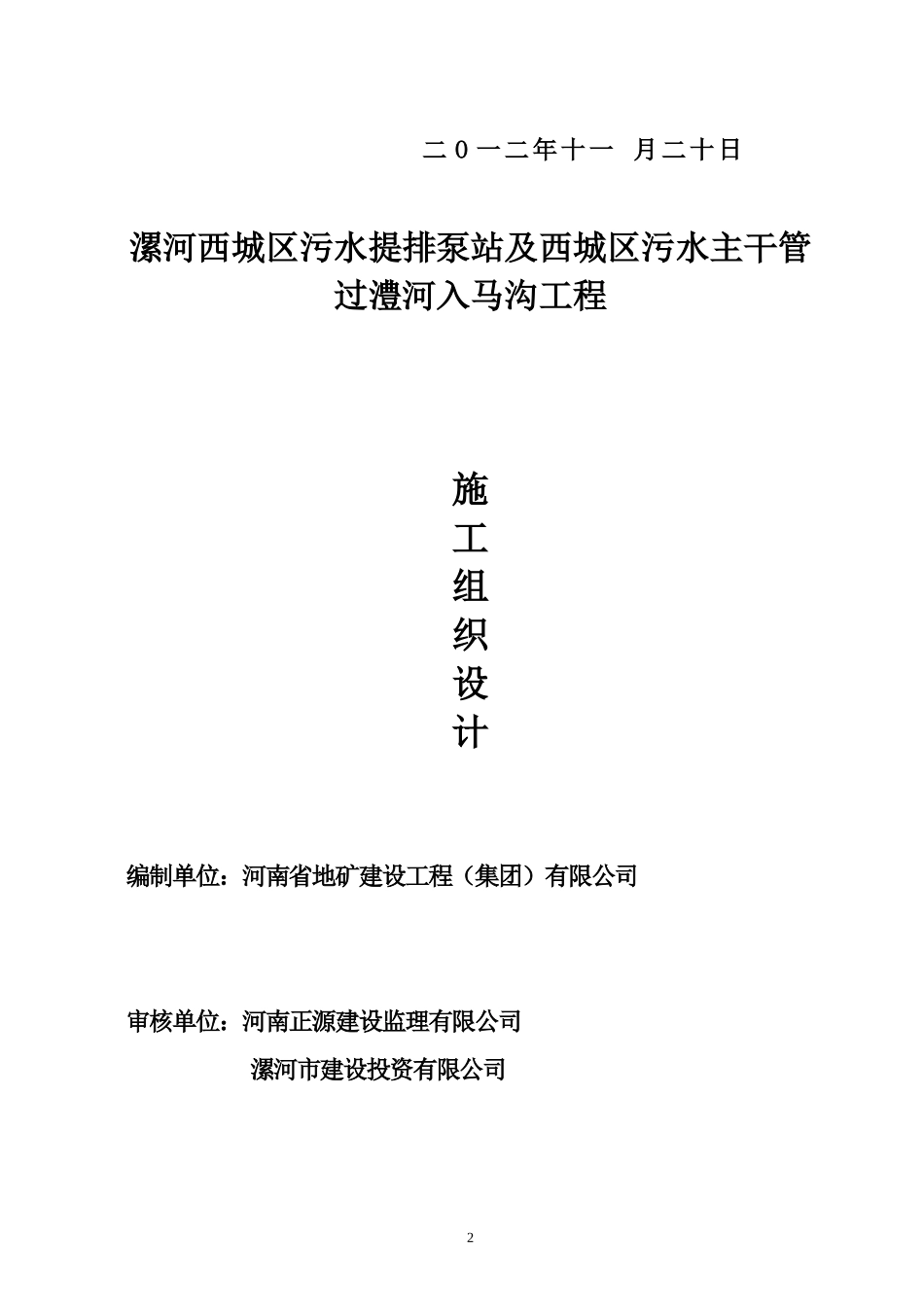

漯河市西城区污水提排泵站及主干管过澧河入马沟工程施工组织设计河南省地矿建设工程（集团）有限公司二O一二年十一月二十日漯河西城区污水提排泵站及西城区污水主干管过澧河入马沟工程施工组织设计编制单位：河南省地矿建设工程（集团）有限公司审核单位：河南正源建设监理有限公司漯河市建设投资有限公司2审批单位：漯河市西城区建设局二O一二年十一月二十日目录1、编制依据及工程概况2、施工总体部署3、现场施工平面布置4、施工进度计划和进度保证措施5、分部分项工程施工方案6、质量管理及保证措施7、安全生产管理及保证措施8、文明施工及环境保护措施9、冬季施工质量保证措施10、公用管线、地上地下构筑物的保护措施11、劳动力、机械设备投入计划12、附表一——拟投入的机械设备表13、附表二——劳动力计划表14、附表三——施工进度计划表15、附图四——施工总平面布置图3一、编制依据及工程概况一、编制依据1.漯河西城区污水提排泵站及西城区污水主干管过澧河入马沟工程施工招标文件；2.漯河西城区污水提排泵站及西城区污水主干管过澧河入马沟工程工程招标文件补充文件；3.漯河西城区污水提排泵站及西城区污水主干管过澧河入马沟工程施工图纸；4.《给水排水构筑物施工及验收规范》（GBJ141-2008）5.《给水排水管道工程施工及验收规范》（GB50268-2008）6.《混凝土结构工程施工质量验收规范》（GB50204-2008）7.《泵站设计规范》（GB/T50265-2010）8.《市政排水管渠工程质量检验评定标准》（CJJ3-90）9.《混凝土结构设计规范》（GB50010-2010）10.施工现场探勘情况411.结合本公司综合施工能力二、工程概况本工程为漯河西城区污水提排泵站及西城区污水主干管过澧河入马沟工程，位于澧河堤北125米，泵站设计规模112L/S。泵站内设检查井、闸门井、格栅间、集水池、缓冲池等构造物及连接官网、出水管、除臭设备、除渣设备、泵站及配送电设备、管理房、生活生产性设施等。从西城区污水总干管末端污水井W84设D=1500mm钢承口混凝土管，以0.6‰坡降到院内2.5×3.6m方形污水检查井J0，在污水检查井下游3.2m处开始设置闸门井，之间用D=1200mm，长4m的钢承口混凝土管连接，在闸门井出水口处设两个HZY—1200圆形检查闸门，此闸门为单向闸门：正向承压≦98KPa，反向承压≦29KPa，最大正向工作水头时泄漏量≦1.25L/min.m（密封长度）；手电两用启闭机10T。从闸门井下游3.2m处开始为拦污栅沟段，之间用两趟D=1200mm长4m的钢承口混凝土管连接，拦污栅为尼龙特殊形耙齿，栅条净距分别为25mm、10mm，每台粗格栅的过水流量为37700~75400t/d，每台细格栅的过水流量为27700~54000t/d，两种格栅各设两套，能满足泵站最大设计流量105508t/d的要求。拦污栅沟段末尾修筑高0.5m的挡坎，以使栅前漂浮物不沉底，利于拦污栅将其拦截，挡坎底部设2眼D=150mm放水孔（平时用木塞塞严，维修时将水放掉）。从检查井J0开始到集水池开端出，即格栅池结束点，长26.43m，泵站内的坡降3‰。集水池两侧设置两个沉泥井，沉积在沉泥井的污泥设置用两台65WQZ30-22-4自冲搅拌型潜水排污泵进行抽排，活动式安装。池5内安装4台500WQ2200-15-132，重2070公斤的潜水排污泵将池内污水抽至缓冲池，水泵离合设置导轨以使维修方便，并在水泵出水管最高处设置快速排气阀。同时在集水池上方修一座雨亭，并在其横梁上安装一套起重量为3T的电动葫芦，以便水泵的安装与维修。污水通过水泵抽排后进入DN500的钢制管道中进入缓冲池内，缓冲池池底高度设置为57.62，出水管内底为59.27，管道继续铺设中途须下穿澧河，最终排入马沟。污水主干管分两部分，第一部分从缓冲池出来经澧河北岸到虹吸下穿澧河到澧河南岸的J3之间设四路管径为600mm的管道，每路管道长405m，总长为1620m。采用D600的预应力承插口钢筋混凝土管，中间设到虹吸检查井2座。第二部分从W1井到W20靠重力流把压过澧河的污水排入马沟河，管道长为791m，采用D1500（Ⅱ级）F型钢承口混凝土管，中间设检查井19座。二施工总体部署一、工程总体目标(1)质量目标：一次性验收合格。(2)工期目标：按照招标文件规定的工期120日历天完成工程招标文件内规定的全部工程。(3)安全生产目标：无重...
