机械手的控制设计VIP免费

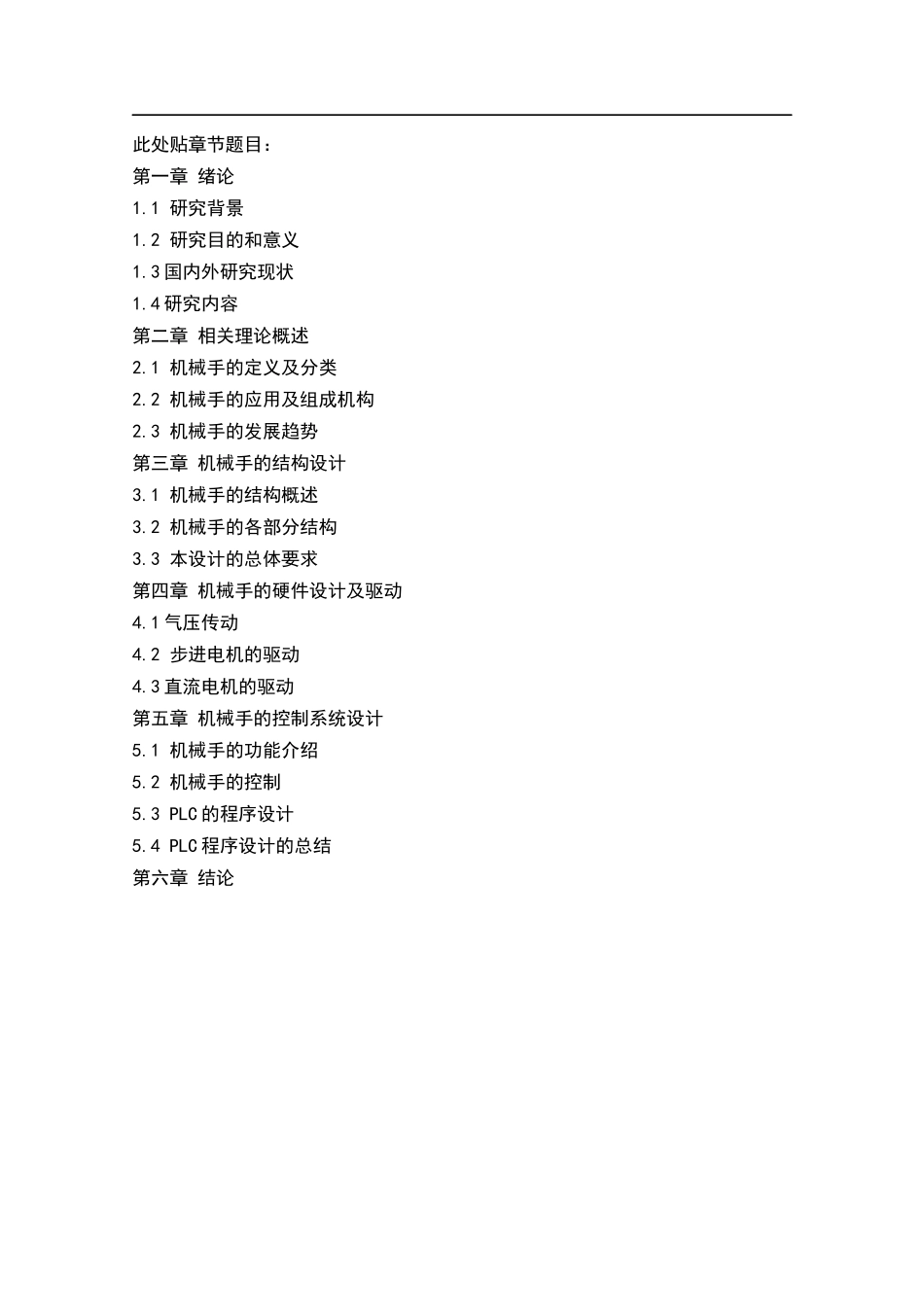

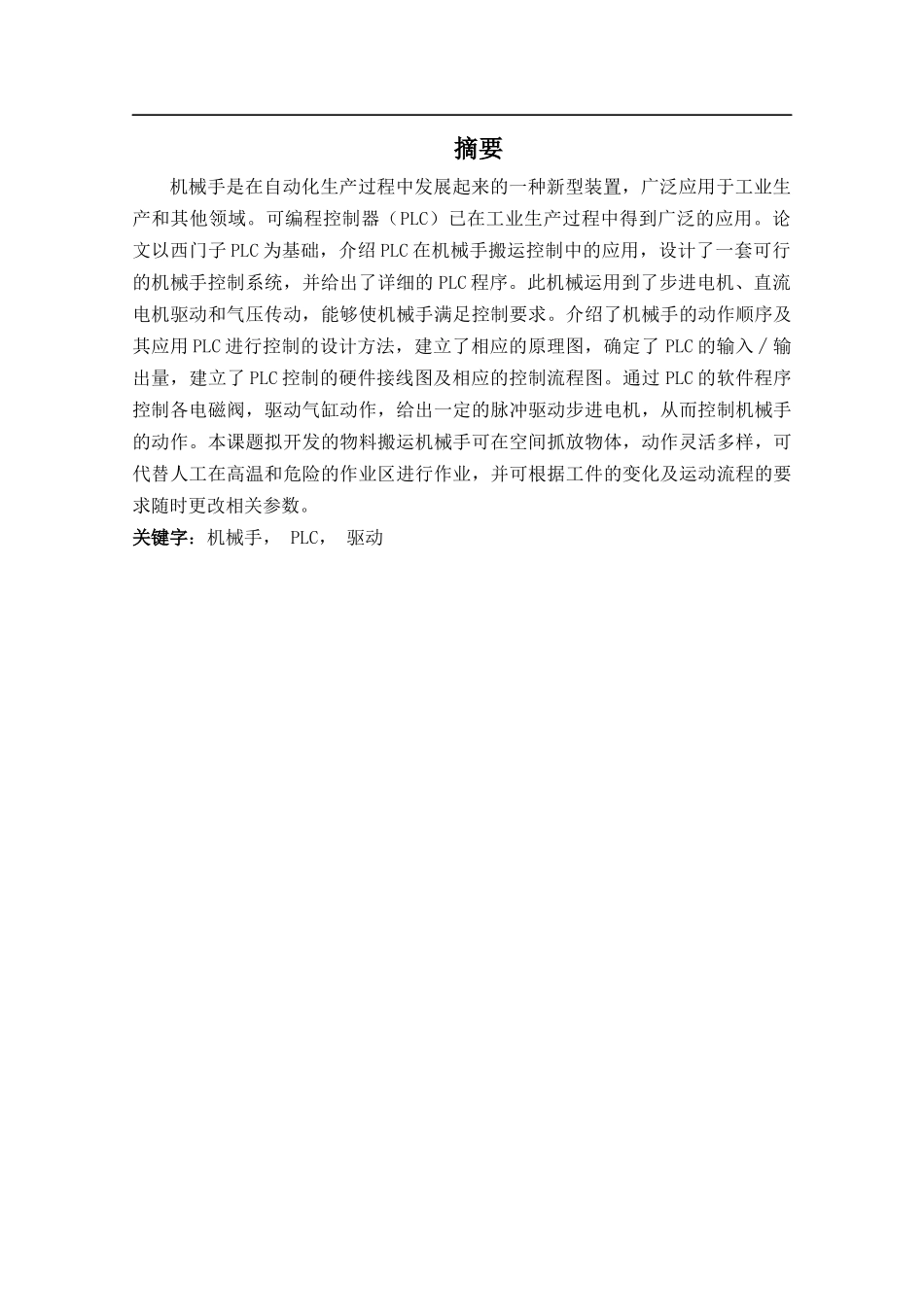

摘要机械手是在自动化生产过程中发展起来的一种新型装置，广泛应用于工业生产和其他领域。可编程控制器（PLC）已在工业生产过程中得到广泛的应用。论文以西门子PLC为基础，介绍PLC在机械手搬运控制中的应用，设计了一套可行的机械手控制系统，并给出了详细的PLC程序。此机械运用到了步进电机、直流电机驱动和气压传动，能够使机械手满足控制要求。介绍了机械手的动作顺序及其应用PLC进行控制的设计方法，建立了相应的原理图，确定了PLC的输入∕输出量，建立了PLC控制的硬件接线图及相应的控制流程图。通过PLC的软件程序控制各电磁阀，驱动气缸动作，给出一定的脉冲驱动步进电机，从而控制机械手的动作。本课题拟开发的物料搬运机械手可在空间抓放物体，动作灵活多样，可代替人工在高温和危险的作业区进行作业，并可根据工件的变化及运动流程的要求随时更改相关参数。关键字：机械手，PLC，驱动此处贴章节题目：第一章绪论1.1研究背景1.2研究目的和意义1.3国内外研究现状1.4研究内容第二章相关理论概述2.1机械手的定义及分类2.2机械手的应用及组成机构2.3机械手的发展趋势第三章机械手的结构设计3.1机械手的结构概述3.2机械手的各部分结构3.3本设计的总体要求第四章机械手的硬件设计及驱动4.1气压传动4.2步进电机的驱动4.3直流电机的驱动第五章机械手的控制系统设计5.1机械手的功能介绍5.2机械手的控制5.3PLC的程序设计5.4PLC程序设计的总结第六章结论第一章绪论1.1研究背景随着现代工业技术的发展，工业自动化技术越来越高，生产工况也有趋于恶劣的态势，这对一线工人的操作技能也提出了更高的要求，同时操作工人的工作安全也受到了相应的威胁。工人工作环境和工作内容也要求理想化简单化，对于一些往复的工作由机械手远程控制或自动完成显得非常重要。这样可以避免一些人不能接触的物质对人体造成伤害，如冶金、化工、医药、航空航天等。机械手能模仿人手和臂的某些动作功能，用以按固定程序抓取、搬运物件或操作工具的自动操作装置。它可代替人的繁重劳动以实现生产的机械化和自动化能在有害环境下操作以保护人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。机械手发展较快，应用较多。目前主要应用于机床、模锻压力机的上下料以及焊接、喷漆等作业，它可以按照事先制定的作业程序完成规定的操作，有些还具备有传感反馈能力，能应付外界的变化。如果机械手发生某些偏离时，会引起零部件甚至机械本身的损坏，但若有了传感反馈自动，机械手就可以根据反馈自行调整。应用机械手，有利于提高材料的传送、工件的装卸、刀具的更换以及机器的装配等的自动化程度，从而可以提高劳动生产率，降低生产成本，加快实现工业生产机械化和自动化的步伐。机械手技术涉及到力学、机械学、电气液压技术、自动控制技术、传感器技术和计算机技术等科学领域，是一门跨学科综合技术。近些年，随着计算机技术、电子技术以及传感技术等在机械手中越来越多的应用，机械手已经成为工业生产中提高劳动生产率的重要因素。PLC由于采用现代大规模集成电路技术，采用严格的生产工艺制造，内部电路采取了先进的抗干扰技术，具有很高的可靠性，此外，PLC带有硬件故障自我检测功能，出现故障时可及时发出警报信息；PLC采用光电隔离和滤波技术技术有效抑制外部干扰源对PLC的影响，此外PLC还可在较为复杂的环境下工作；具有编程简单，易于掌握；设计安装容易，维护工作量少；功能强、通用性好；开发周期短，功耗小等优点。本课题对现代工业的的发展具有很重要的意义。可编程序控制器PLC控制的物料搬运机械手控制系统动作简便、线路设计合理、具有较强的抗干扰能力，保证了系统运行的可靠性，降低了维修率，提高了工作效率。4工业机械手是近几十年发展起来的一种高科技自动化生产设备。工业机械手是工业机器人的一个重要分支。它的特点是可通过编程来完成各种预期的作业任务，在构造和性能上兼有人和机器各自的优点，尤其体现了人的智能和适应性。机械手作业的准确性和各种环境中完成作业的能力，在国民经济各领域有着广阔的发展前景。综上所述，有效地应用机械手是发展机械工业的必然趋势。1.2研...
