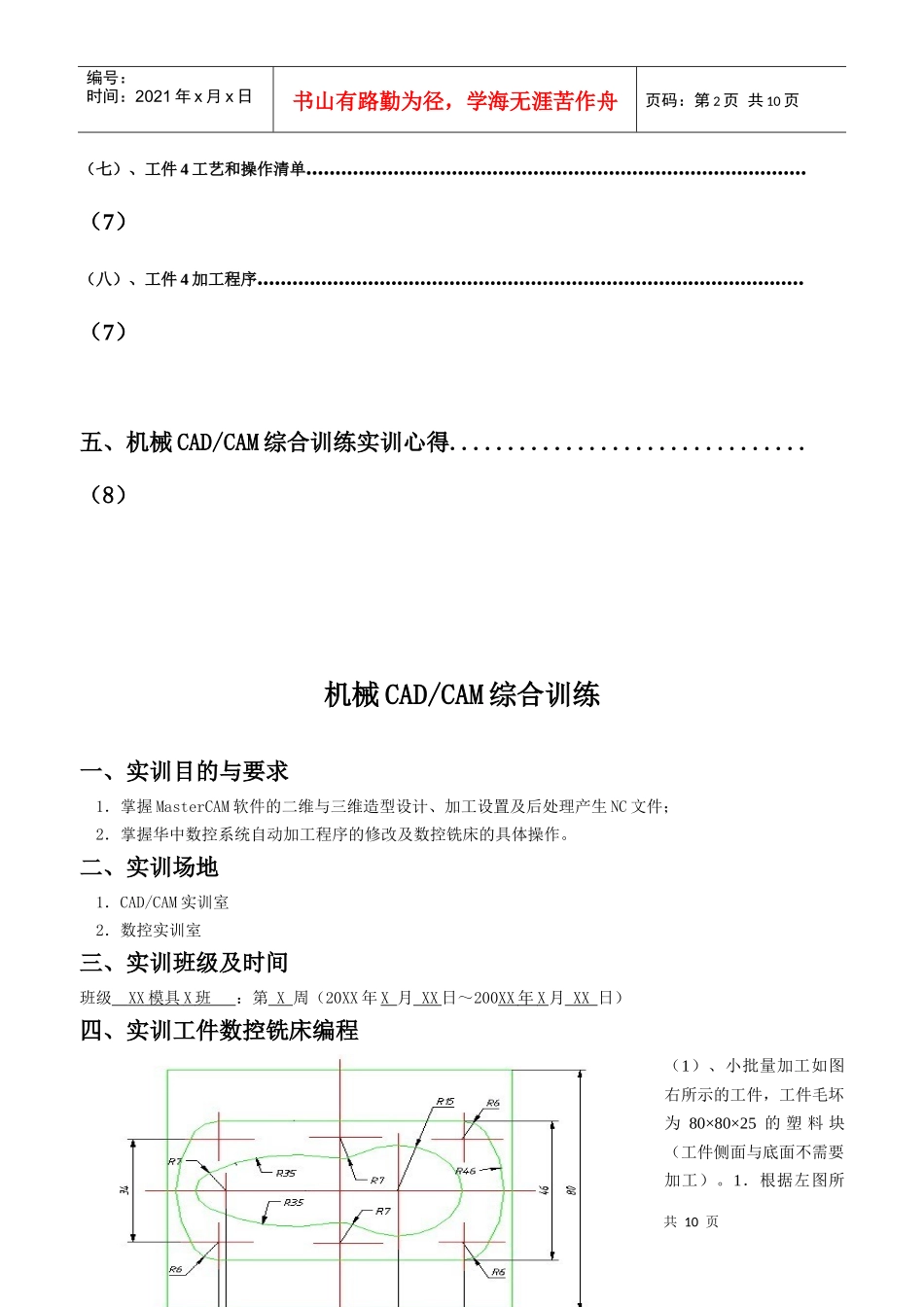

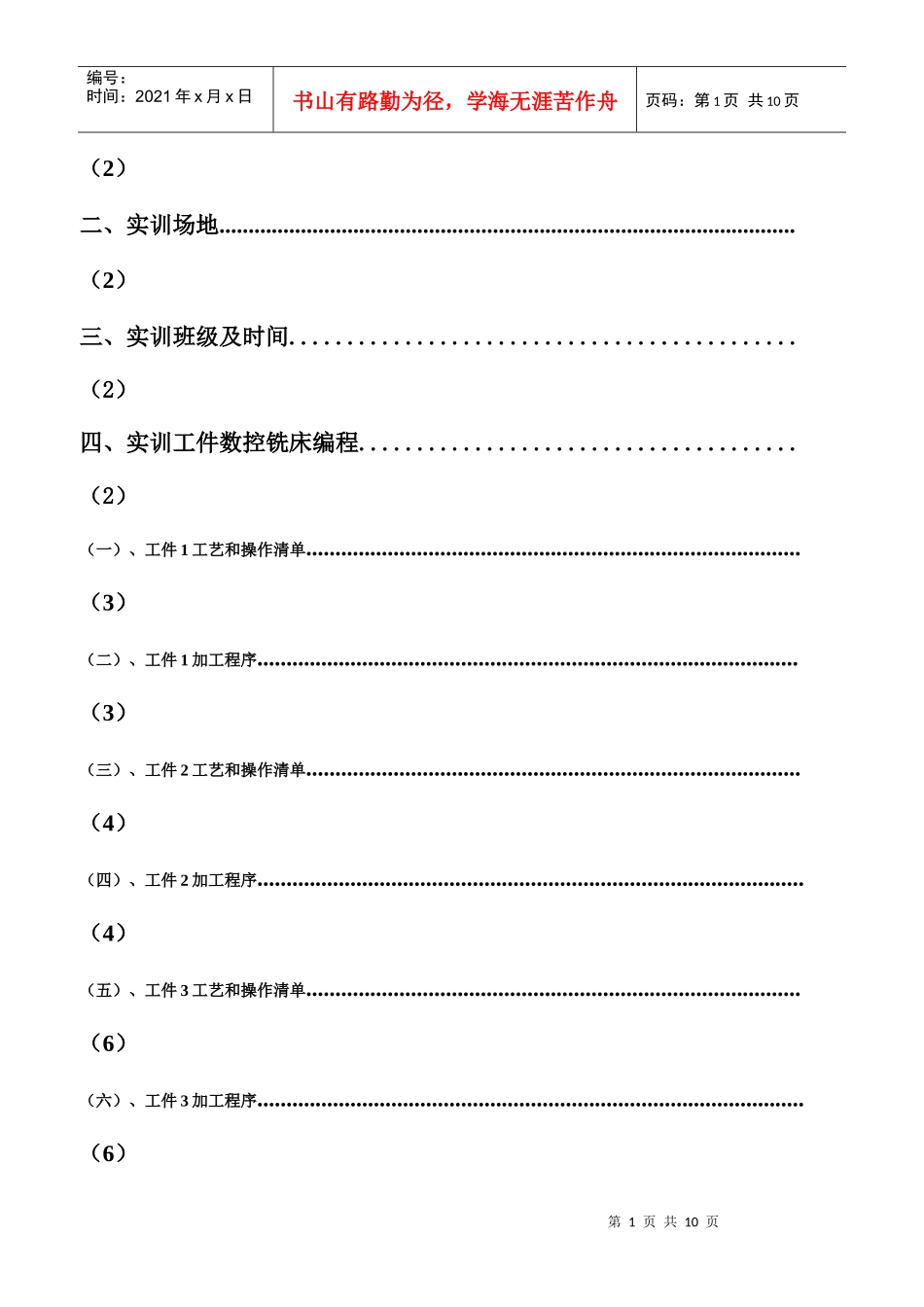

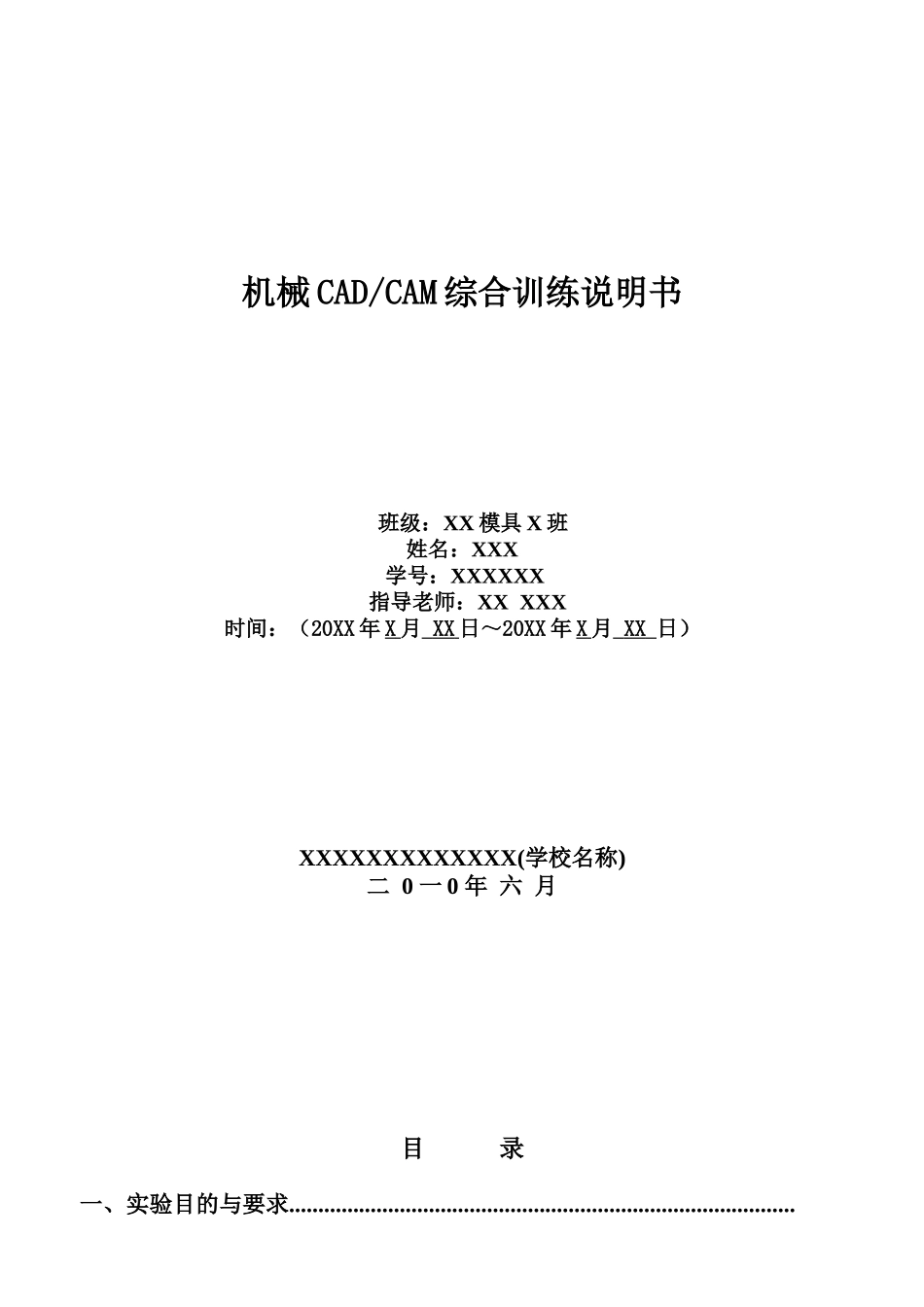

机械CAD/CAM综合训练说明书班级：XX模具X班姓名：XXX学号：XXXXXX指导老师：XXXXX时间：（20XX年X月XX日～20XX年X月XX日）XXXXXXXXXXXXX(学校名称)二0一0年六月目录一、实验目的与要求.......................................................................................第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共10页（2）二、实训场地...................................................................................................（2）三、实训班级及时间............................................（2）四、实训工件数控铣床编程......................................（2）（一）、工件1工艺和操作清单.....................................................................................（3）（二）、工件1加工程序.............................................................................................（3）（三）、工件2工艺和操作清单.....................................................................................（4）（四）、工件2加工程序..............................................................................................（4）（五）、工件3工艺和操作清单.....................................................................................（6）（六）、工件3加工程序..............................................................................................（6）第2页共10页第1页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共10页（七）、工件4工艺和操作清单......................................................................................（7）（八）、工件4加工程序..............................................................................................（7）五、机械CAD/CAM综合训练实训心得...............................（8）机械CAD/CAM综合训练一、实训目的与要求1．掌握MasterCAM软件的二维与三维造型设计、加工设置及后处理产生NC文件；2．掌握华中数控系统自动加工程序的修改及数控铣床的具体操作。二、实训场地1．CAD/CAM实训室2．数控实训室三、实训班级及时间班级XX模具X班：第X周（20XX年X月XX日～200XX年X月XX日）四、实训工件数控铣床编程（1）、小批量加工如图右所示的工件，工件毛坏为80×80×25的塑料块（工件侧面与底面不需要加工）。1．根据左图所第3页共10页第2页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共10页示的工件轮廓，完成工件在数控铣床上加工的工艺卡。图1工件1工艺和操作清单材料塑料零件号程序号3001备注操作序号内容主轴转速r／min进给速度mm／min吃刀深度mm刀具粗铣留0.5mm精加工余量号数类型直径1粗铣各表面150050032立铣刀Ф122精铣各表面15005000.52立铣刀Ф12注：因考虑到尽可能减少换刀次数，故粗、精加工均用一把Ф16的立铣刀。在粗加工时，将相邻两次刀路间距取刀具直径的60～80%（取≤10mm）；精加工时，每次走刀宽度取刀具直径的40～50%左右（取≤6mm）。2．根据工件的形状和所编写的工艺卡，编写工件的加工程序。建立如图中所示工件坐标系（坐标原点为圆凸台上表面几何中心）。部分加工程序如下：工件1加工程序前7行%3001N106G0G90G64G54X26.104Y-65.3S1500M3N108Z100.N110Z10.N112G1Z-2.35F200.N114Y-53.3F500.N116G3X14.104Y-41.3R12.第4页共10页第3页共10页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共10页N118G1X0.后7行N640G3X-27.064Y.826R29.N642Y-.826R1.N644G1Z5.F1500.N646G0Z100.N648M5N652G00X0.Y0.N654M30（2）、小批量加工如图右所示的工件，工件毛坏为80×80×25的塑料块（工件侧面与底面不需要加工）。1．根据左图所示的工件轮廓，完成工件在数控铣床上加工的工艺卡。图2工件2工艺和操作清单材料塑料零件号程序号3002备注操作序号内容主轴转速r／min进...
