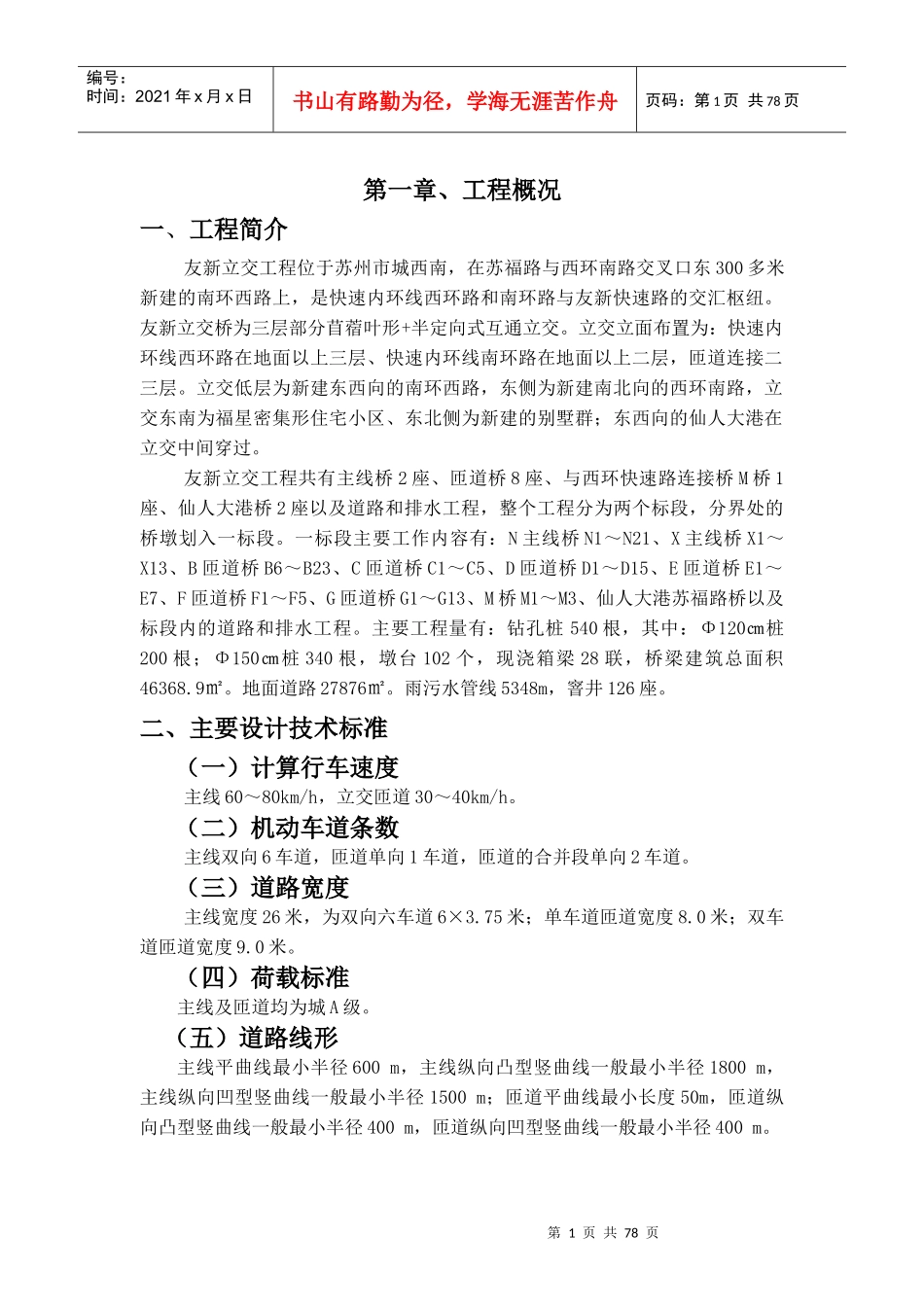

第1页共78页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共78页第一章、工程概况一、工程简介友新立交工程位于苏州市城西南，在苏福路与西环南路交叉口东300多米新建的南环西路上，是快速内环线西环路和南环路与友新快速路的交汇枢纽
友新立交桥为三层部分苜蓿叶形+半定向式互通立交
立交立面布置为：快速内环线西环路在地面以上三层、快速内环线南环路在地面以上二层，匝道连接二三层
立交低层为新建东西向的南环西路，东侧为新建南北向的西环南路，立交东南为福星密集形住宅小区、东北侧为新建的别墅群；东西向的仙人大港在立交中间穿过
友新立交工程共有主线桥2座、匝道桥8座、与西环快速路连接桥M桥1座、仙人大港桥2座以及道路和排水工程，整个工程分为两个标段，分界处的桥墩划入一标段
一标段主要工作内容有：N主线桥N1～N21、X主线桥X1～X13、B匝道桥B6～B23、C匝道桥C1～C5、D匝道桥D1～D15、E匝道桥E1～E7、F匝道桥F1～F5、G匝道桥G1～G13、M桥M1～M3、仙人大港苏福路桥以及标段内的道路和排水工程
主要工程量有：钻孔桩540根，其中：Φ120㎝桩200根；Φ150㎝桩340根，墩台102个，现浇箱梁28联，桥梁建筑总面积46368
地面道路27876㎡
雨污水管线5348m，窨井126座
二、主要设计技术标准（一）计算行车速度主线60～80km/h，立交匝道30～40km/h
（二）机动车道条数主线双向6车道，匝道单向1车道，匝道的合并段单向2车道
（三）道路宽度主线宽度26米，为双向六车道6×3
75米；单车道匝道宽度8
0米；双车道匝道宽度9
（四）荷载标准主线及匝道均为城A级
（五）道路线形主线平曲线最小半径600m，主线纵向凸型竖曲线一般最小半径1800m，主线纵向凹型竖曲线一般最小半径1500m；匝道平曲线最小长度50m
