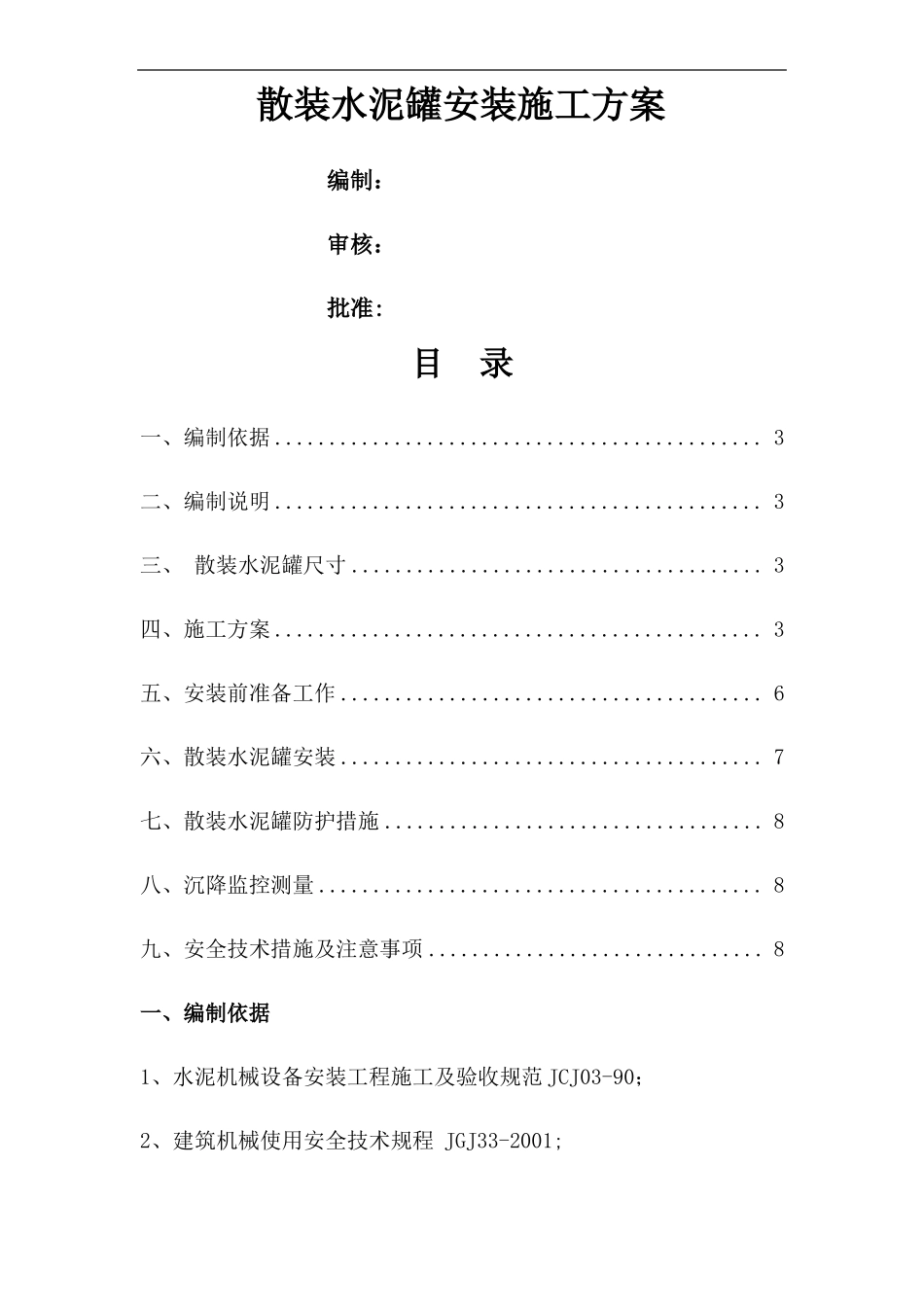

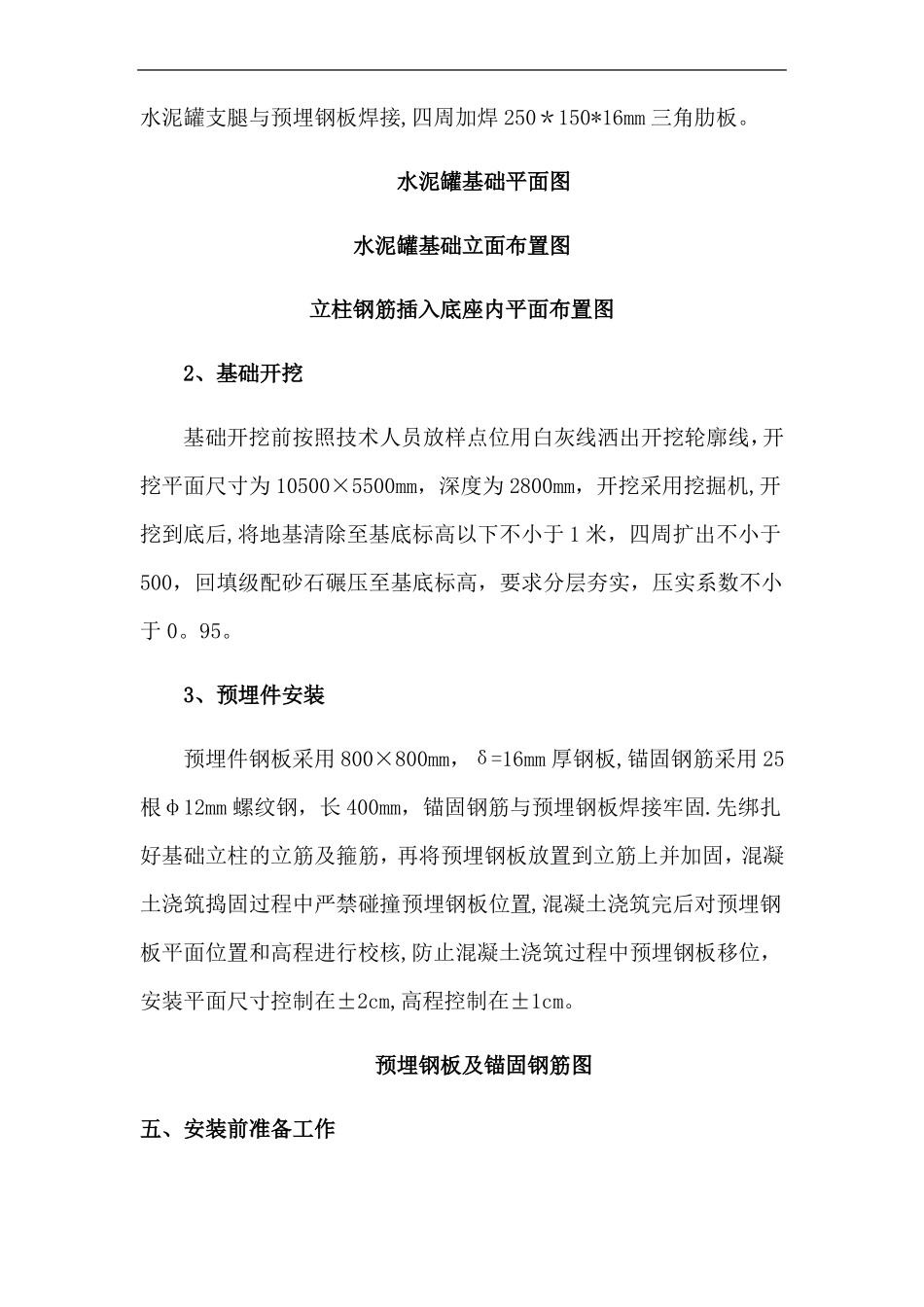

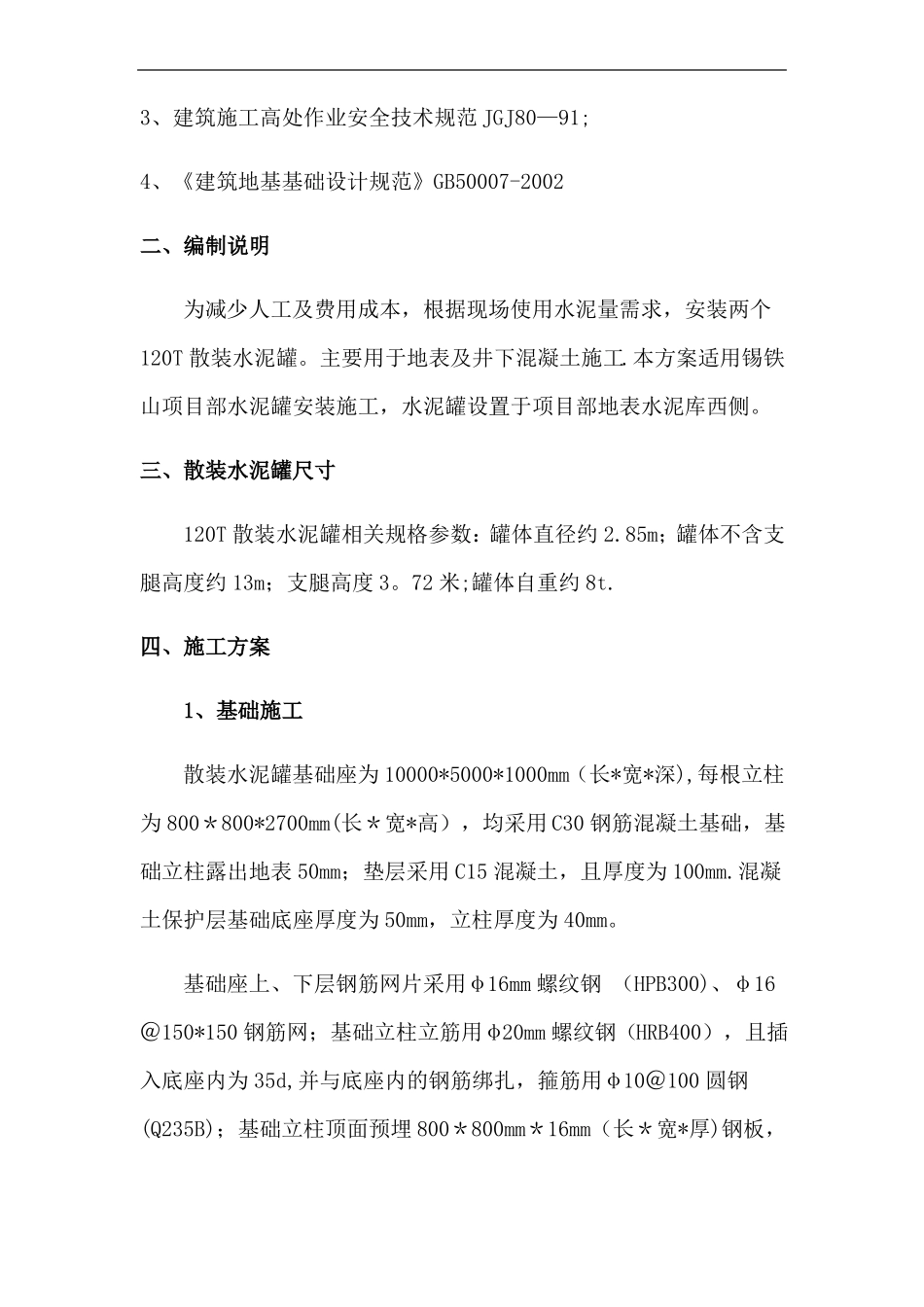

散装水泥罐安装施工方案编制：审核：批准:目录一、编制依据.............................................3二、编制说明.............................................3三、散装水泥罐尺寸......................................3四、施工方案.............................................3五、安装前准备工作.......................................6六、散装水泥罐安装.......................................7七、散装水泥罐防护措施...................................8八、沉降监控测量.........................................8九、安全技术措施及注意事项...............................8一、编制依据1、水泥机械设备安装工程施工及验收规范JCJ03-90；2、建筑机械使用安全技术规程JGJ33-2001;3、建筑施工高处作业安全技术规范JGJ80—91;4、《建筑地基基础设计规范》GB50007-2002二、编制说明为减少人工及费用成本，根据现场使用水泥量需求，安装两个120T散装水泥罐。主要用于地表及井下混凝土施工.本方案适用锡铁山项目部水泥罐安装施工，水泥罐设置于项目部地表水泥库西侧。三、散装水泥罐尺寸120T散装水泥罐相关规格参数：罐体直径约2.85m；罐体不含支腿高度约13m；支腿高度3。72米;罐体自重约8t.四、施工方案1、基础施工散装水泥罐基础座为10000*5000*1000mm（长*宽*深),每根立柱为800＊800*2700mm(长＊宽*高），均采用C30钢筋混凝土基础，基础立柱露出地表50mm；垫层采用C15混凝土，且厚度为100mm.混凝土保护层基础底座厚度为50mm，立柱厚度为40mm。基础座上、下层钢筋网片采用φ16mm螺纹钢（HPB300)、φ16＠150*150钢筋网；基础立柱立筋用φ20mm螺纹钢（HRB400），且插入底座内为35d,并与底座内的钢筋绑扎，箍筋用φ10＠100圆钢(Q235B)；基础立柱顶面预埋800＊800mm＊16mm（长＊宽*厚)钢板，水泥罐支腿与预埋钢板焊接,四周加焊250＊150*16mm三角肋板。水泥罐基础平面图水泥罐基础立面布置图立柱钢筋插入底座内平面布置图2、基础开挖基础开挖前按照技术人员放样点位用白灰线洒出开挖轮廓线，开挖平面尺寸为10500×5500mm，深度为2800mm，开挖采用挖掘机,开挖到底后,将地基清除至基底标高以下不小于1米，四周扩出不小于500，回填级配砂石碾压至基底标高，要求分层夯实，压实系数不小于0。95。3、预埋件安装预埋件钢板采用800×800mm，δ=16mm厚钢板,锚固钢筋采用25根φ12mm螺纹钢，长400mm，锚固钢筋与预埋钢板焊接牢固.先绑扎好基础立柱的立筋及箍筋，再将预埋钢板放置到立筋上并加固，混凝土浇筑捣固过程中严禁碰撞预埋钢板位置,混凝土浇筑完后对预埋钢板平面位置和高程进行校核,防止混凝土浇筑过程中预埋钢板移位，安装平面尺寸控制在±2cm,高程控制在±1cm。预埋钢板及锚固钢筋图五、安装前准备工作1、设备、材料准备序名称号12电焊机水准仪BX-500J422，4。3电焊条0mm45安全带吊车50t斤副台12台套公1011型号单位数量备注2、劳动组织序号123456职务或工种设备经理或主任安全员测量技术人员电焊工辅助工吊车司机人员1名1名1名2名2名1名备注现场总指挥现场安全监督3、技术准备1)纵横向中心允许偏差:20mm；2）标高允许偏差0～-20基础表面要光滑、平整；3）基础平面标高偏差:0、-20mm。六、散装水泥罐安装1、安装前先对设备的独立基础轴线的尺寸,预埋件的标高，预埋件的平整度进行统一的复核，并将基础纵横轴线画出,根据高度和平整度的差值准备好相应厚度的钢板作垫片用水准仪控制。2、将水泥罐运行至场地后,由指挥负责人指挥50t吊车作业,专职安全员负责指挥施工人员,水泥罐吊起到基础位置后落下设备,落下时一定要缓慢进行。3、校正水泥罐的位置,使水泥罐的中心与基础的中心对准,且保持水泥罐水平放；4、水泥罐支腿与预埋钢板焊接牢固，支腿四周采用250*150mm，16mm厚加强肋板与预埋钢板加强焊接,焊接要由专业焊接人员操作,要严格遵循焊接规范施工，保证焊接质量.七、散装水泥罐防护措施1、水泥罐安装到位后，为增加其安全性，用两根Ф15.5mm钢丝绳对称拉住罐体两侧的吊耳,，地面需浇筑混凝土并预埋锚杆，钢丝绳一端锚杆相连，角度不大于60度为宜。2、在使用水...
