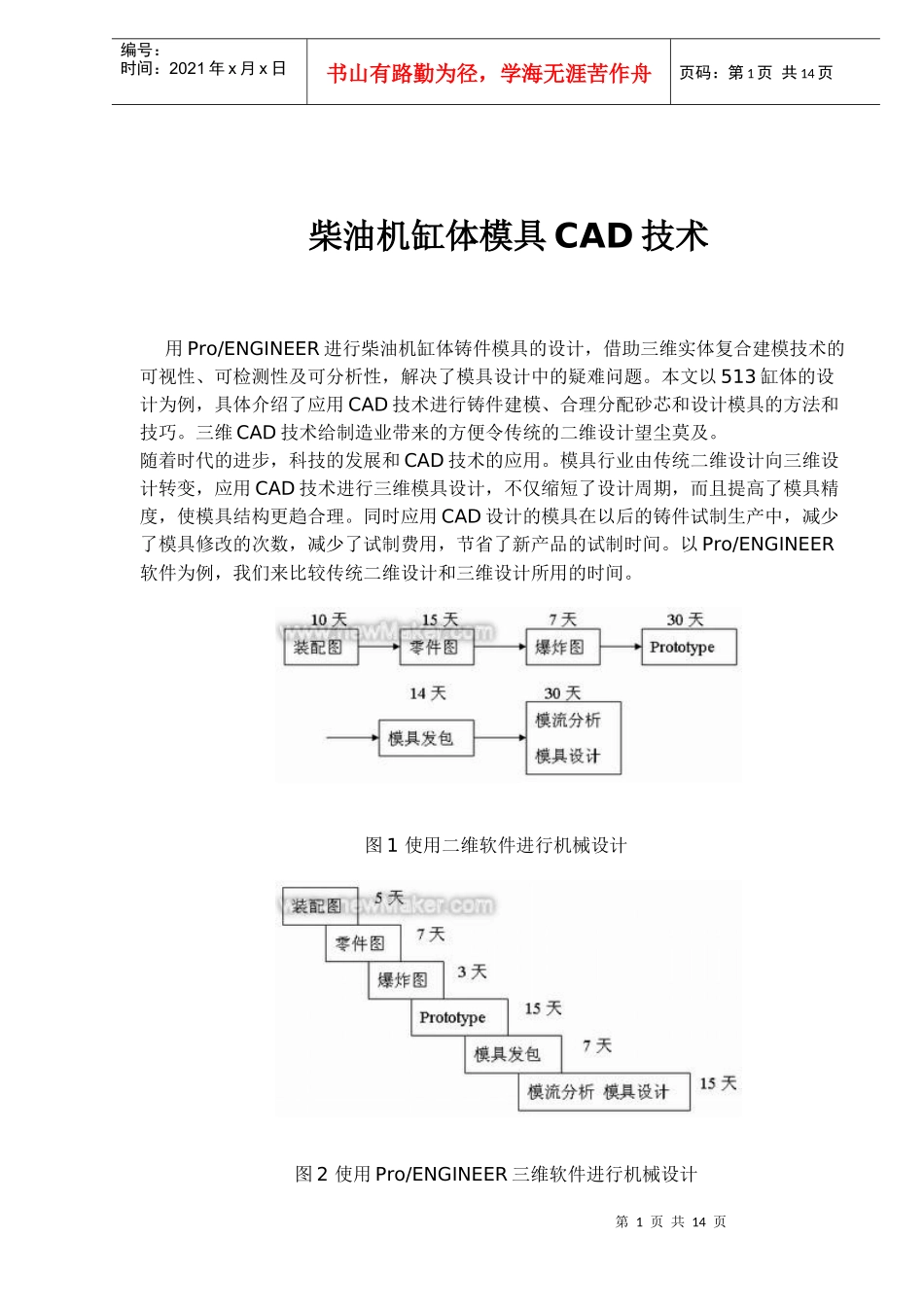

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页柴油机缸体模具CAD技术用Pro/ENGINEER进行柴油机缸体铸件模具的设计，借助三维实体复合建模技术的可视性、可检测性及可分析性，解决了模具设计中的疑难问题。本文以513缸体的设计为例，具体介绍了应用CAD技术进行铸件建模、合理分配砂芯和设计模具的方法和技巧。三维CAD技术给制造业带来的方便令传统的二维设计望尘莫及。随着时代的进步，科技的发展和CAD技术的应用。模具行业由传统二维设计向三维设计转变，应用CAD技术进行三维模具设计，不仅缩短了设计周期，而且提高了模具精度，使模具结构更趋合理。同时应用CAD设计的模具在以后的铸件试制生产中，减少了模具修改的次数，减少了试制费用，节省了新产品的试制时间。以Pro/ENGINEER软件为例，我们来比较传统二维设计和三维设计所用的时间。图1使用二维软件进行机械设计图2使用Pro/ENGINEER三维软件进行机械设计第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页图1与图2是国内某3C产品制造公司设计开发的流程与花费的时间。很显然，使用三维软件进行设计比传统设计大约节省一半的时间。应用传统二维设计方法设计的缸体模具的铸件肥大，尺寸精度低，加工后的产品零件外表不美观且重量较大，模具在试制时反复修改，影响模具寿命，无形中增加了新产品的开发费用。另有一些芯盒特别是热芯盒，用传统的设计方法设计，须用普通机床无法加工，如果改用数控加工，则需要进行人工代码编程，费时费力。综上所述，应用三维CAD技术开发设计缸体模具是一种先进方法，下面以513缸体为例，具体介绍应用CAD技术进行铸件建模、合理分配砂芯和设计模具的方法和技巧。一、铸件模型的建立分析缸体零件的二维产品图纸，找出其主体构架，运用CAD技术，首先建立零件的主体构架模型，然后再建立那些在主体构架（主模型）之上的功能小模型，最后，将这些主体模型与功能小模型作布尔运算，即可得到缸体零件的三维实体几何模型。对几何模型进行铸造工艺处理：加工面上添加加工余量，尖锐的棱角作圆角，设置冷加工使用的定位夹紧工艺凸台，对整个几何模型进行比例缩放（根据铸造环境和铸造方法及铸件材质的不同而制定的收缩率），本设计是将几何模型放大1.008倍，如图3所示。图3用Pro/ENGINEER三维软件设计的BF8L513缸体铸件模型二、铸件模型的型、芯设计传统的铸造外模模具设计和芯盒模具设计是大家所熟悉的。这种老方法制作出的外模模具和芯盒模具，由于二维工程图纸的抽象和型芯模具设计制作的分离性，很难使他们组装后体现出缸体二维工程图纸所要求的精确效果，继而影响产品的整体性能。运用三维实体复合建模技术，可以解决传统模具设计难以解决的问题。首先是模具型腔第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页的精度问题，在进行铸件模型的型芯分离时，需采取以下步骤：(1)建立一个在三维空间能够完全包容铸件模型的实体方体；(2)用缸体铸件模型作为工具实体，与目标实体方体作布尔减运算，得到一个初始的型芯组合实体；(3)用软件中的剪切功能将芯头与外型相连的部位切成分离的两个实体（无特征参数），即得到了砂芯组合体和铸型的反模；(4)根据砂芯的成型工艺将砂芯的组合体合理分配成若干小砂芯，分别制芯。（见图4）图4计算机三维模拟砂芯组装图其中1为端芯；2为第一缸芯；3为第二缸芯；4为第三缸芯；5为第四缸芯，采用手工树脂砂芯；6为传动箱芯，采用热芯盒制芯。组装顺序为：依次按标号顺序将砂芯放到组芯胎具上，用螺杆穿起来拧紧。(5)建立一个同（1）中描述的一样的实体方体，以上、下模分型面为界限将该方体分割成两部分，以（3）中得到的铸型外模的反模作为工具实体，将其对应的一半方体实体作为目标实体，进行布尔减运算，即可得到外型上模型和外型下模型的初始原形（见图5）。图5上、下模型第4页共14页第3页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共14页三、上、下模板的形成及铸型模拟检测利用布尔运算生成...
