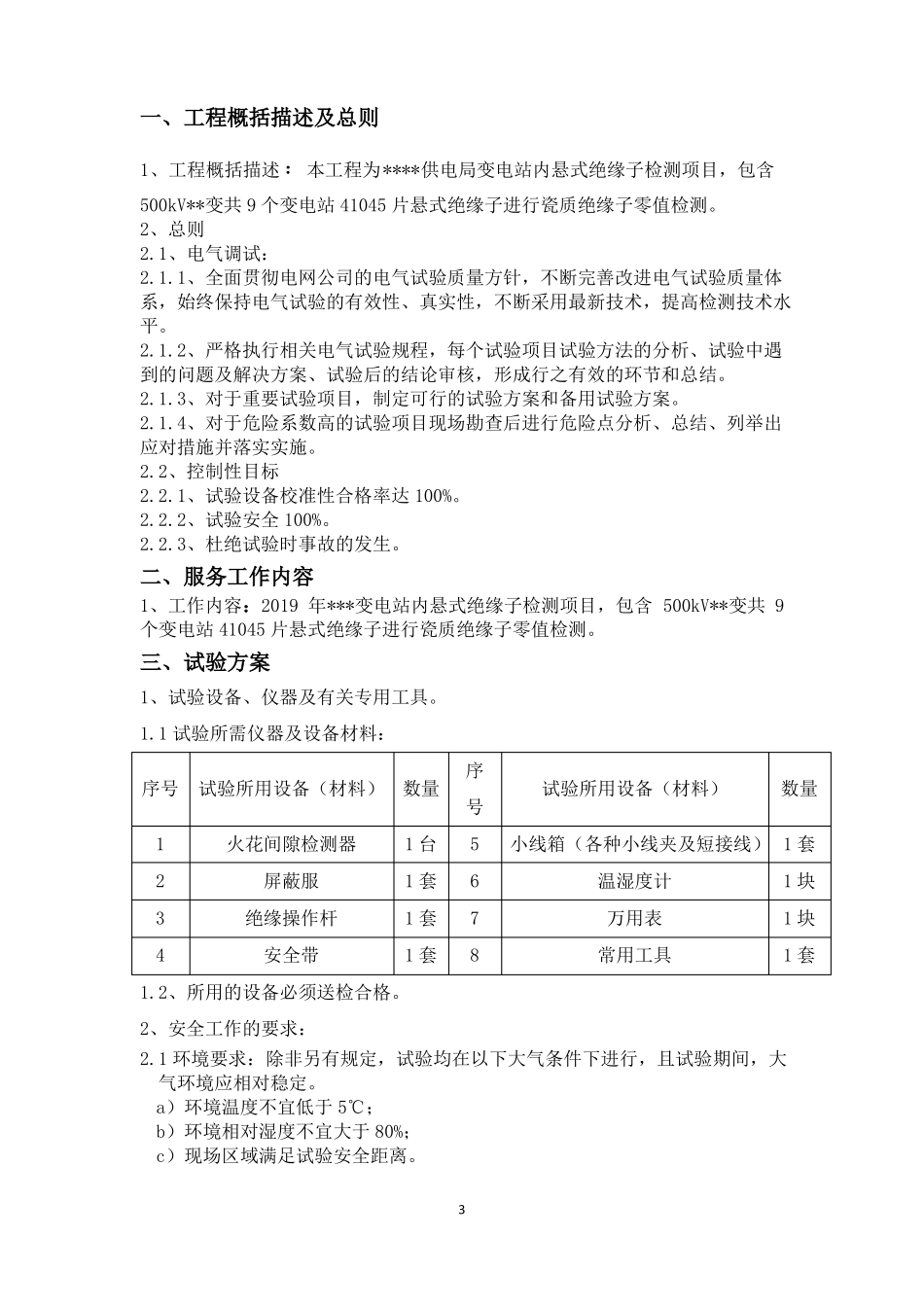

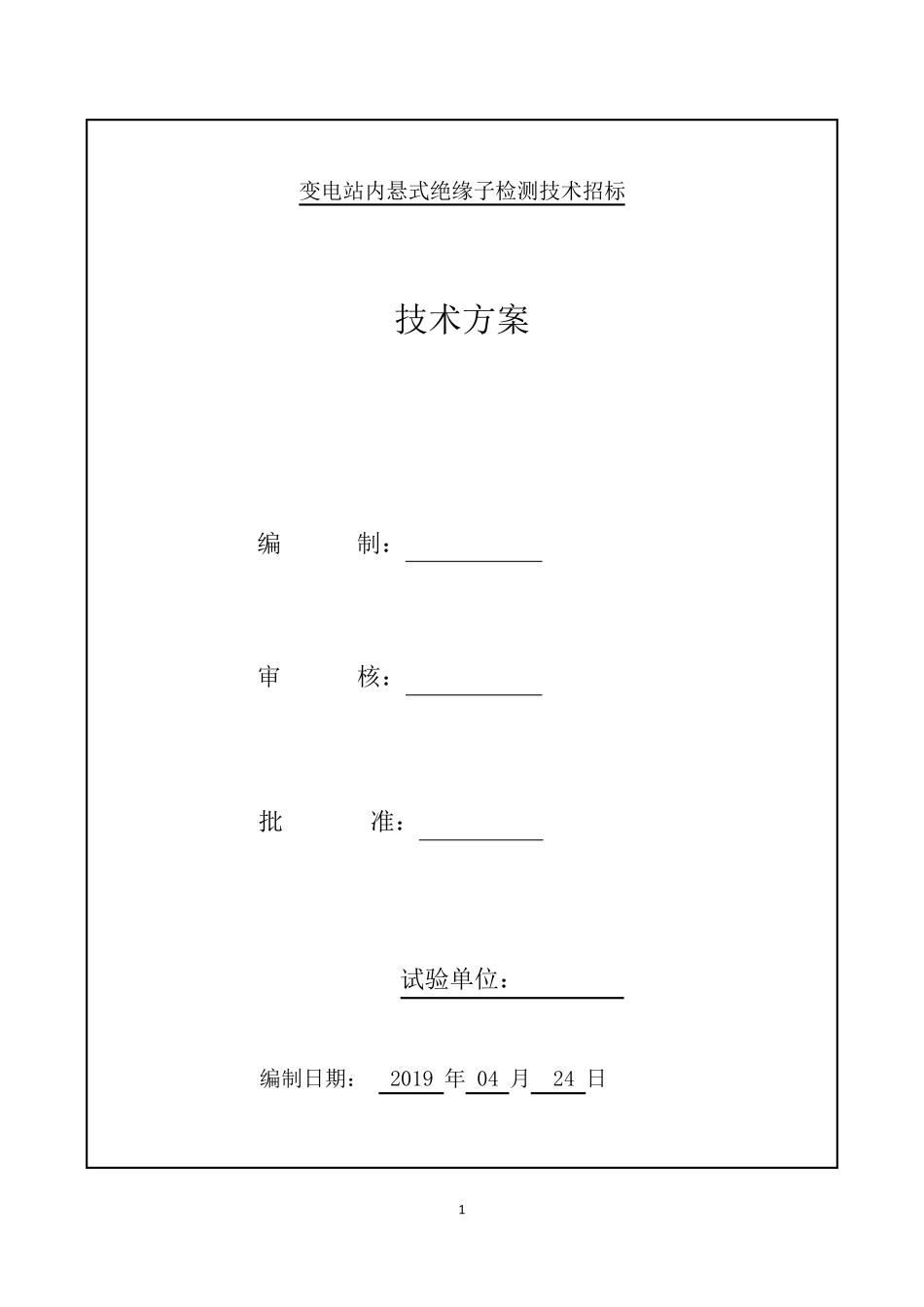

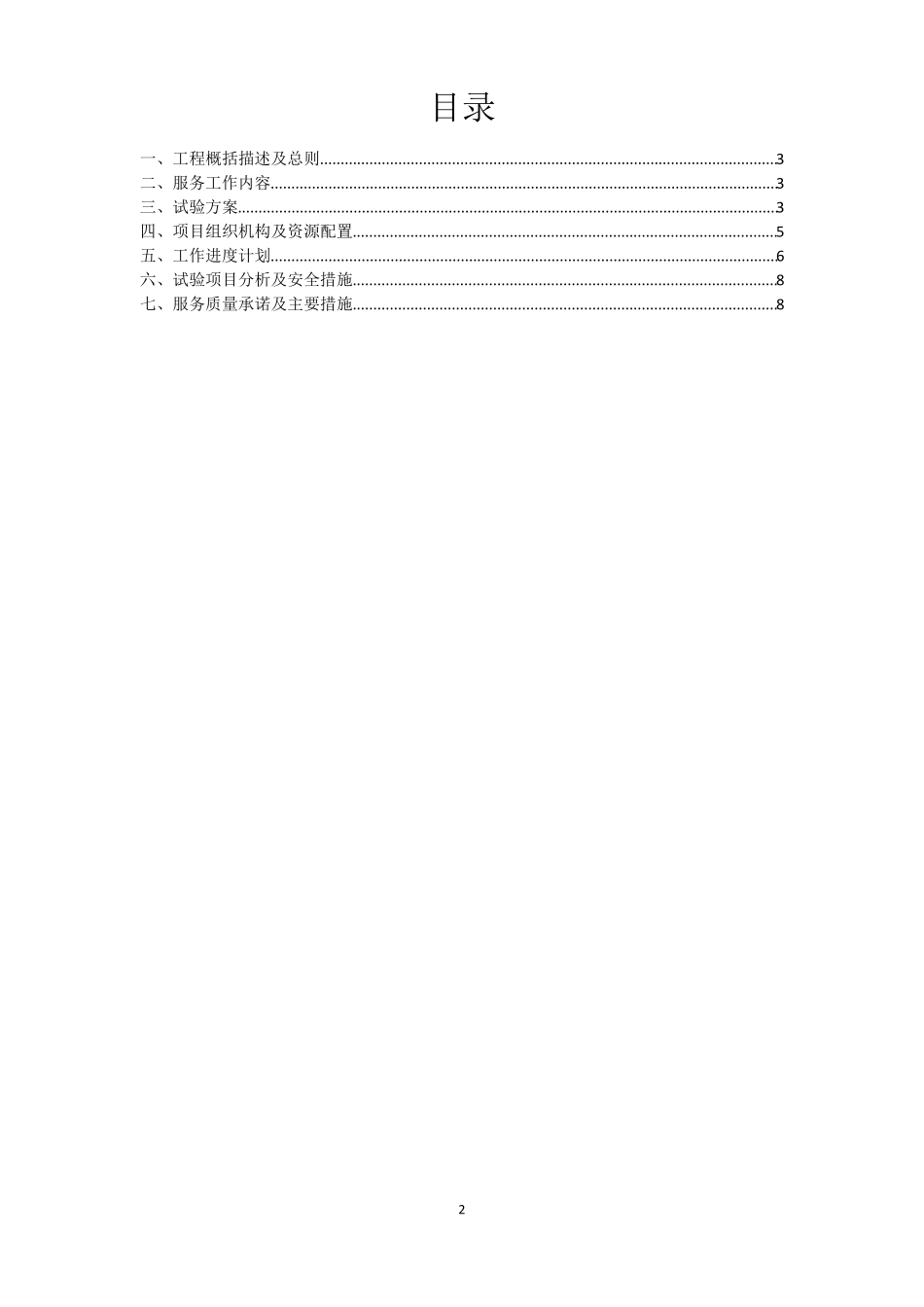

变电站内悬式绝缘子检测技术招标技术方案编制:审核:批准:试验单位:编制日期:2019年04月24日1目录一、工程概括描述及总则...............................................................................................................3二、服务工作内容...........................................................................................................................3三、试验方案...................................................................................................................................3四、项目组织机构及资源配置.......................................................................................................5五、工作进度计划...........................................................................................................................6六、试验项目分析及安全措施.......................................................................................................8七、服务质量承诺及主要措施.......................................................................................................82一、工程概括描述及总则1、工程概括描述:本工程为****供电局变电站内悬式绝缘子检测项目,包含500kV**变共9个变电站41045片悬式绝缘子进行瓷质绝缘子零值检测。2、总则2.1、电气调试:2.1.1、全面贯彻电网公司的电气试验质量方针,不断完善改进电气试验质量体系,始终保持电气试验的有效性、真实性,不断采用最新技术,提高检测技术水平。2.1.2、严格执行相关电气试验规程,每个试验项目试验方法的分析、试验中遇到的问题及解决方案、试验后的结论审核,形成行之有效的环节和总结。2.1.3、对于重要试验项目,制定可行的试验方案和备用试验方案。2.1.4、对于危险系数高的试验项目现场勘查后进行危险点分析、总结、列举出应对措施并落实实施。2.2、控制性目标2.2.1、试验设备校准性合格率达100%。2.2.2、试验安全100%。2.2.3、杜绝试验时事故的发生。二、服务工作内容1、工作内容:2019年***变电站内悬式绝缘子检测项目,包含500kV**变共9个变电站41045片悬式绝缘子进行瓷质绝缘子零值检测。三、试验方案1、试验设备、仪器及有关专用工具。1.1试验所需仪器及设备材料:序号试验所用设备(材料)数量1234火花间隙检测器屏蔽服绝缘操作杆安全带1台1套1套1套序号5678试验所用设备(材料)数量小线箱(各种小线夹及短接线)1套温湿度计万用表常用工具1块1块1套1.2、所用的设备必须送检合格。2、安全工作的要求:2.1环境要求:除非另有规定,试验均在以下大气条件下进行,且试验期间,大气环境应相对稳定。a)环境温度不宜低于5℃;b)环境相对湿度不宜大于80%;c)现场区域满足试验安全距离。32.2人员要求:检测人员需具备如下基本知识与能力:a)了解绝缘子型号、结构、性能、用途;b)熟悉试验仪器设备原理、结构、用途及使用方法,并能够排除一般故障;c)能够正确完成试验的接线、操作及测量;d)熟悉各种影响试验结论的因素及消除方法;e)经过上岗培训合格。2.3安全要求:a)应严格执行南方电网《电力安全工作规程(变电部分)》的相关要求;b)检测工作至少由两人进行,并严格执行保证安全的组织措施和技术措施;c)应确保操作人员及试验人员与带电部位的保持足够的安全距离。2.4施工质量要求:a)工作内容中的工作量必须全部检测完成;b)所检测的绝缘子应全部出具试验报告(由相应负责人签字并盖章);3、试验项目。3.1、外观检查3.2、零值绝缘子检测(66kV及以上)4、测量步骤4.1外观检查:绝缘子外观检查:检查绝缘子外观是否完好,是否有裂痕,试验前绝缘子表面用干净的布或棉纱擦拭干净,不得有污物。4.2零值绝缘子检测(火花间隙法)4.2.1火花间隙检测器外观检查:火花间隙检测器是否有检验合格标签,检测杆表面有无污秽,伸缩是否自如,有无受潮变形现象,放电器间隙是否合适。(存在风险:检测器杆绝缘不合格,使用时造成触电事故)4.2.2上杆前先...
