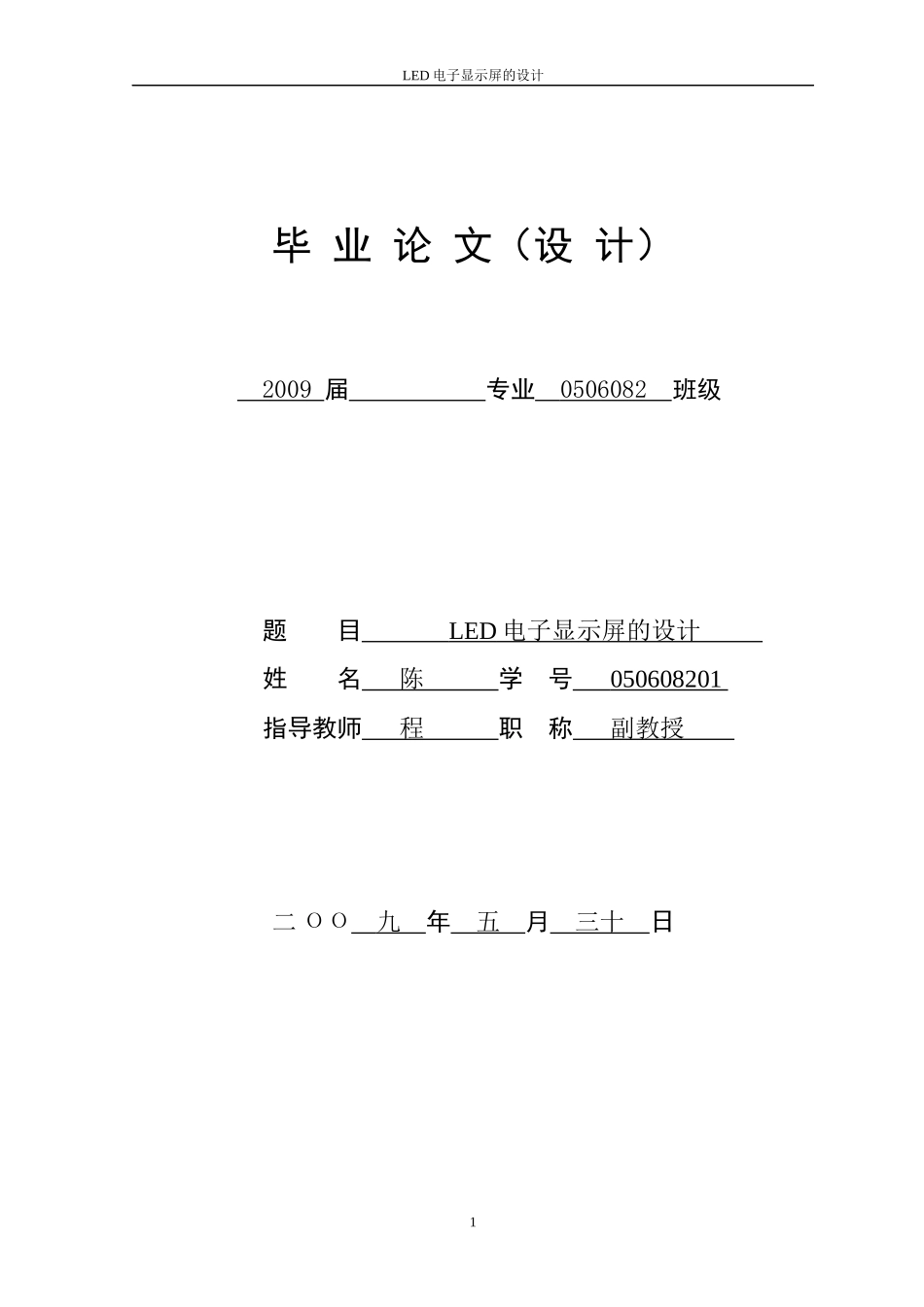

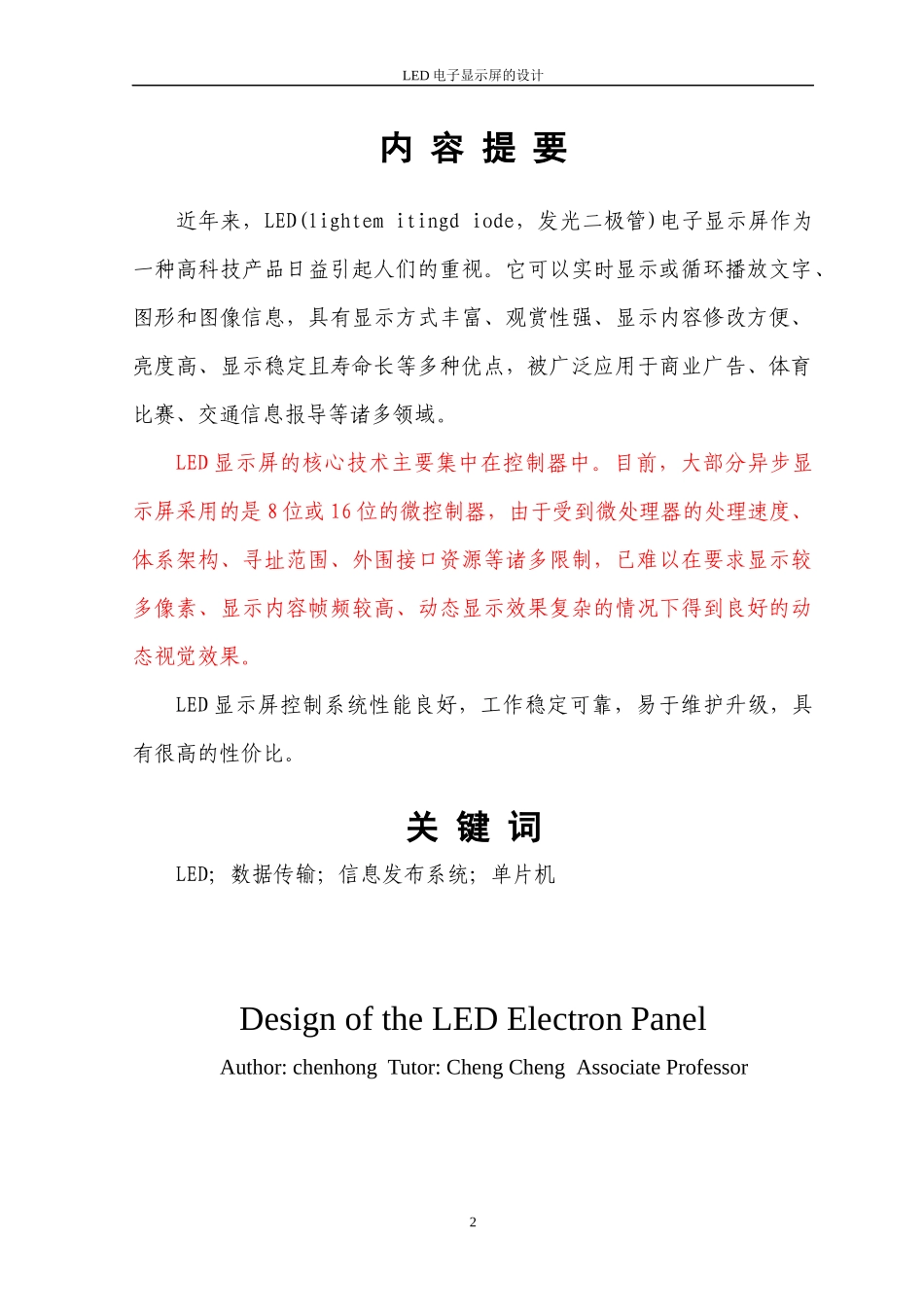

LED电子显示屏的设计毕业论文（设计）2009届专业0506082班级题目LED电子显示屏的设计姓名陈学号050608201指导教师程职称副教授二ОО九年五月三十日1LED电子显示屏的设计内容提要近年来，LED(lightemitingdiode，发光二极管)电子显示屏作为一种高科技产品日益引起人们的重视。它可以实时显示或循环播放文字、图形和图像信息，具有显示方式丰富、观赏性强、显示内容修改方便、亮度高、显示稳定且寿命长等多种优点，被广泛应用于商业广告、体育比赛、交通信息报导等诸多领域。LED显示屏的核心技术主要集中在控制器中。目前，大部分异步显示屏采用的是8位或16位的微控制器，由于受到微处理器的处理速度、体系架构、寻址范围、外围接口资源等诸多限制，已难以在要求显示较多像素、显示内容帧频较高、动态显示效果复杂的情况下得到良好的动态视觉效果。LED显示屏控制系统性能良好，工作稳定可靠，易于维护升级，具有很高的性价比。关键词LED；数据传输；信息发布系统；单片机DesignoftheLEDElectronPanelAuthor:chenhongTutor:ChengChengAssociateProfessor2LED电子显示屏的设计AbstractLEDpanelsystemsgainsrapiddevelopmentinthedesign,machineandapplicationfromnine-titesages.ItwentthorughfromsinglecolorandtwocolorstoimageLEDpanel.Asahightechnologyproduction,LEDpanelcanrealizerealtimeandsequentialdisplayingtextue,graghicandimages.LEDpanelhasmanyspecialfeaturesuchashighreliability、longlife、highperformance、lowcost、andmoreimportanthighacclimatization.Moreover,withthetechniqueofcolorpanelperfectincreasingly,LEDpaneliswidelyusedinmanyfields.ThecoretechniqueforaLEDpanelismainlycentralizedonitscontorller.Themajorityofasynchronousdisplaypanelusethe8orthe16micro-controllers,becausetheprocessingspeed,thesystemconstruction,theaddressingscope,theperipheryconnectionresourcesandonsomanylimits,inrequestdemonstrationmanypictureelements,thedemonstrationcontentframefrequencyhasbeenwithdificultyhigh,inthedynamicdemonstrationeffectcomplexsituation,obtainsthegooddynamicvisualeffect.themethodwasfavorableforthestabilityandefficiencyofthewholesystem.Thesystemwaseasyinmaintenanceandupdating,andenjoyshighperformance/priceratio.Keywords3LED电子显示屏的设计LED;TransnssionSystem;informationreleasingsystem;singlechipLED电子显示屏的设计第1章绪论1.1LED显示屏的研究背景及意义发光二极管(LED)，是一种把电能变成光能的特种器件，主要由PN结芯片、电极和光学系统构成。当系统受到外界激发后，会从稳定的低能态跃迁到不稳定的高能态，当系统由不稳定的高能态重新回到稳定的低能态时，能量差以光的形式辐射出来，就会产生发光现象。当在PN结上加以正向电压之后，P区的空穴注入至N区，N区的电子注入至P区，相互注入的电子与空穴相遇后即产生复合，这些多数载流子在结的注入和复合中产生辐射而发光。它是自发辐射发光，不需要较高的注入电流产生粒子数反转分布，也不需要光学谐振腔，发射的是非相干光。LED大约是在80年代中期开始在电子显示屏中使用的。进入90年代以后，由于半导体工业的迅猛发展，带动了LED制造材料和工艺的改进，在颜色与亮度方面都有了质的飞跃。早期的LED显示屏，由于受材料和工艺的限制，视角仅有200一300左右，从而制约了LED显示屏的发展。在分辨率方而，由于受当时数字技术、集成电路技术和控制技术等技术的限制，很难作出高密度的LED显示屏。今后随着半导体工业的不断发展，无论是材料，还是加工工艺，都会不断地提高，LED显示屏4LED电子显示屏的设计在颜色、视角、亮度、密度、寿命等方面也会逐步完善，价格也会进一步降低。近年来，随着高亮度发光二极管技术的发展，LED显示屏从室内走到室外，其显示内容也从没有层次的计算文字动画发展到能显示有层次的电视图像。国家信息产业部委托蓝通电子科技有限责任公司制定的《LED显示屏技术条件》也于1998年正式颁布实施。LED显示屏的关键控制...
