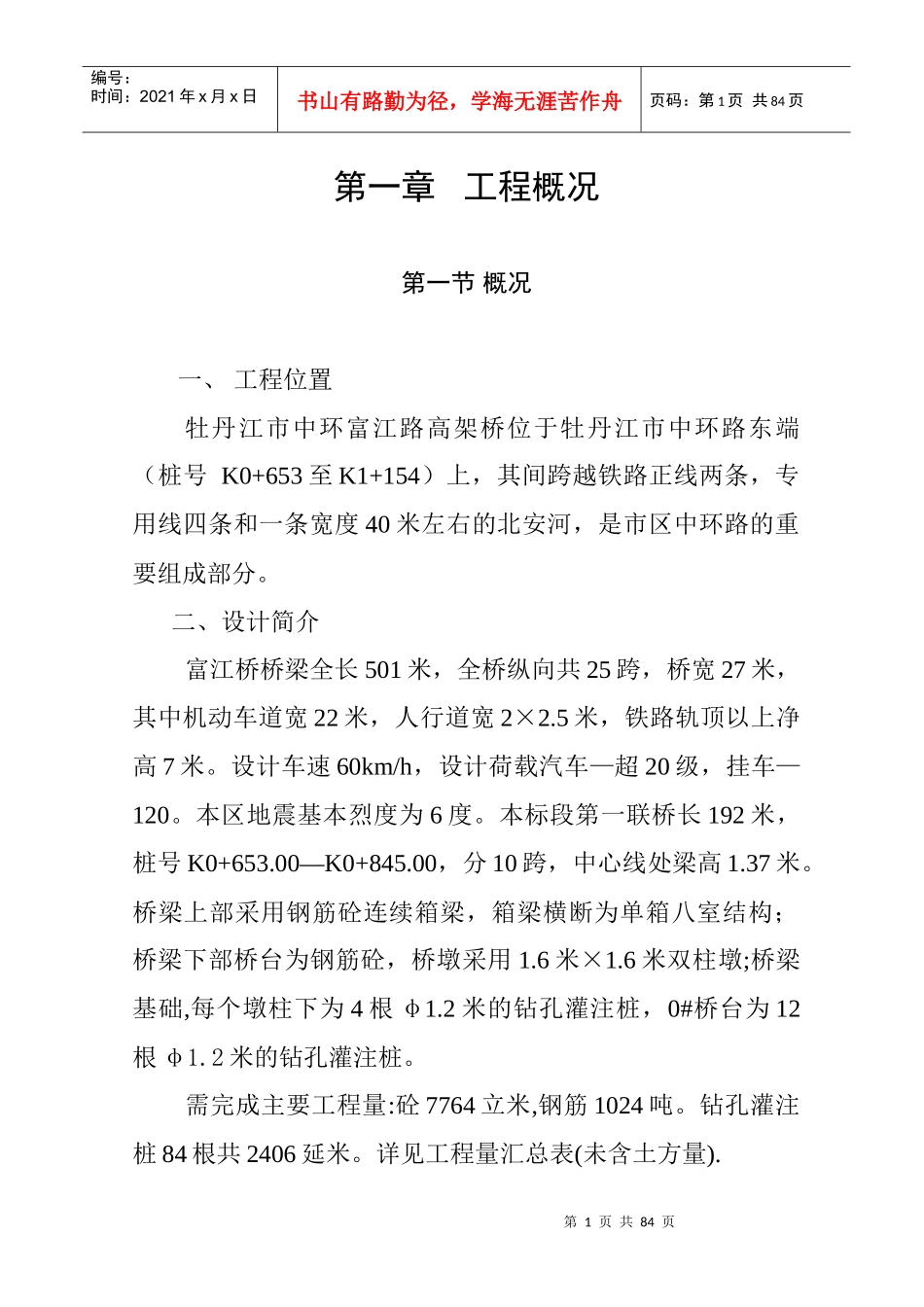

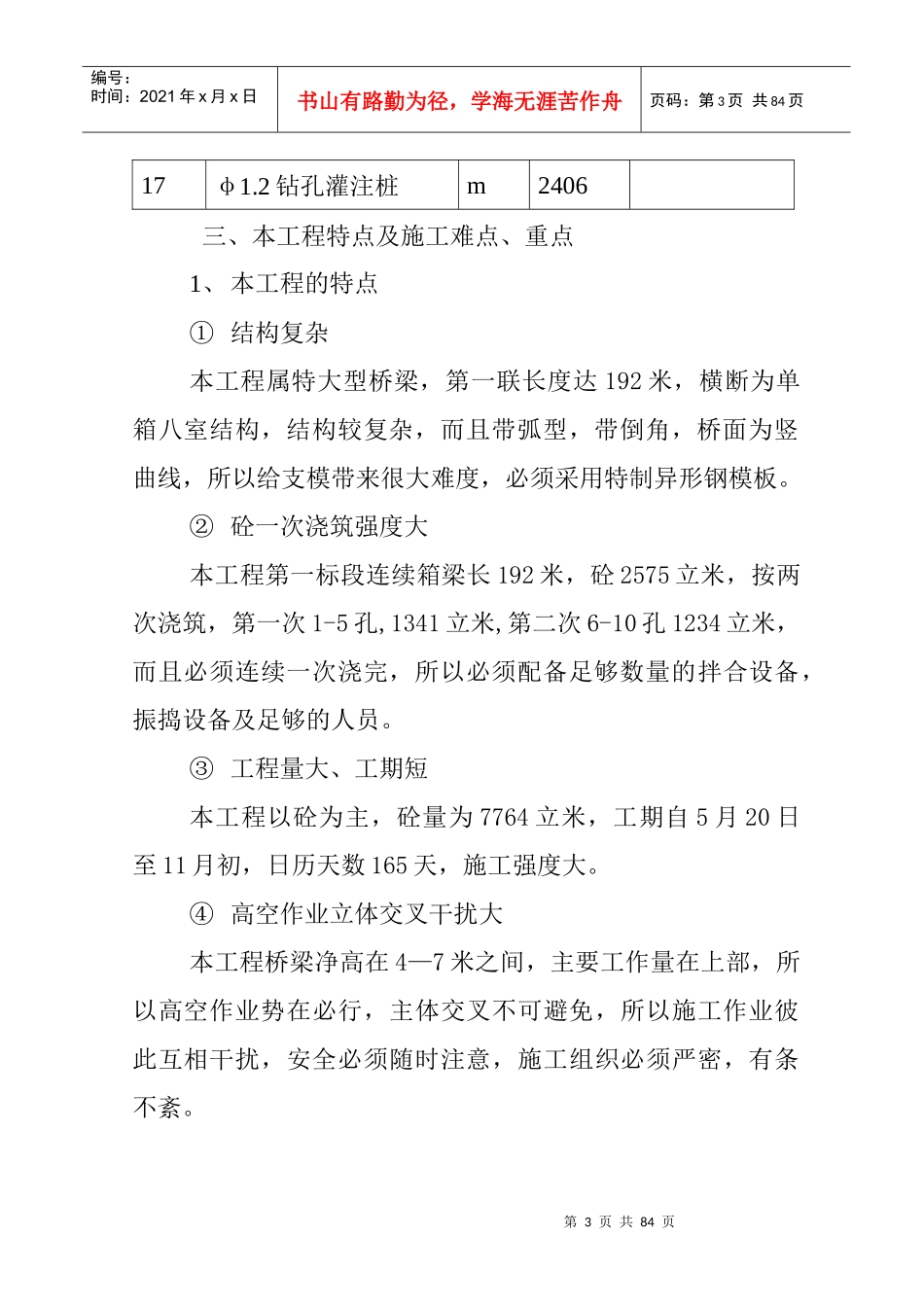

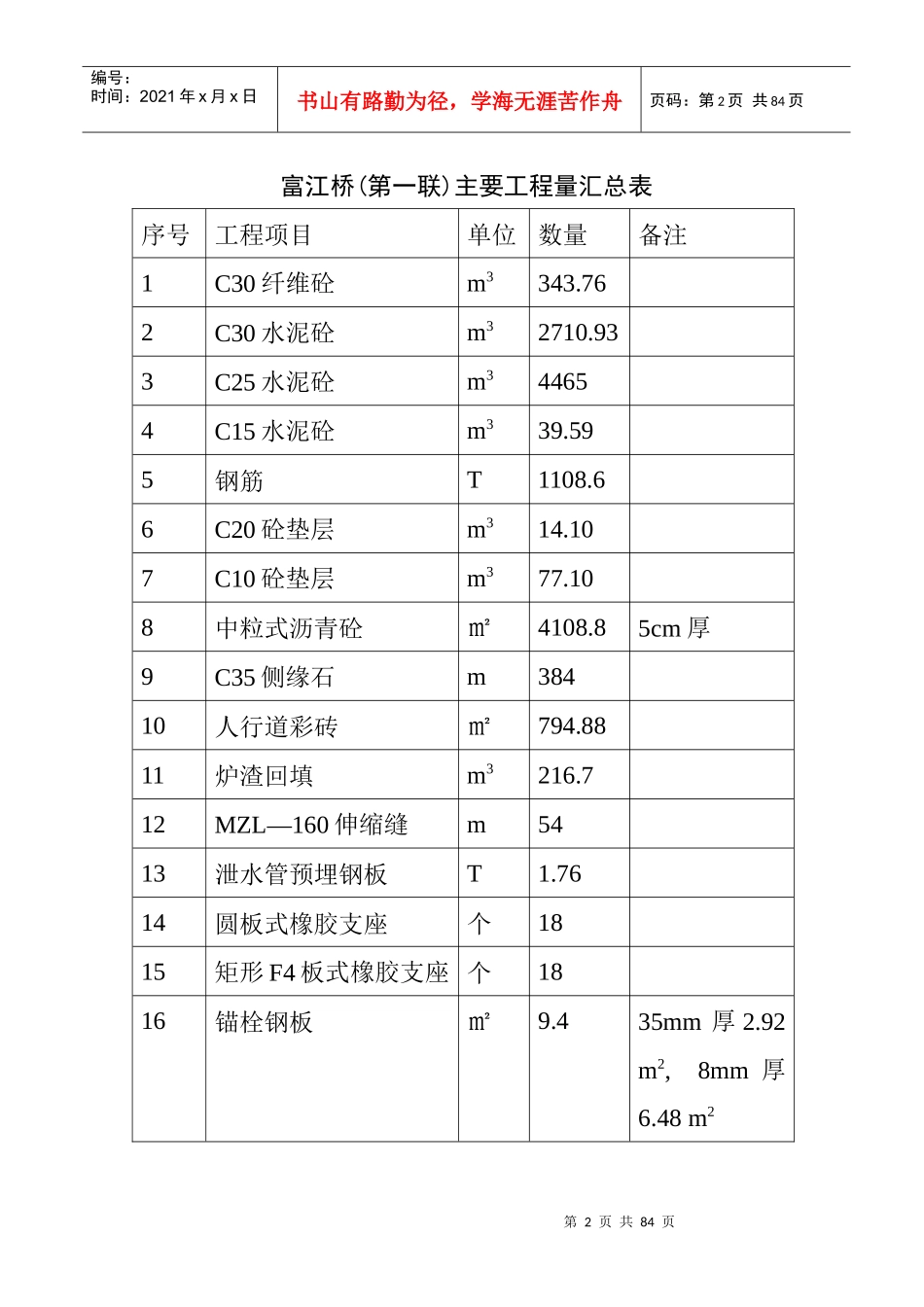

第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共84页第一章工程概况第一节概况一、工程位置牡丹江市中环富江路高架桥位于牡丹江市中环路东端（桩号K0+653至K1+154）上，其间跨越铁路正线两条，专用线四条和一条宽度40米左右的北安河，是市区中环路的重要组成部分。二、设计简介富江桥桥梁全长501米，全桥纵向共25跨，桥宽27米，其中机动车道宽22米，人行道宽2×2.5米，铁路轨顶以上净高7米。设计车速60km/h，设计荷载汽车—超20级，挂车—120。本区地震基本烈度为6度。本标段第一联桥长192米，桩号K0+653.00—K0+845.00，分10跨，中心线处梁高1.37米。桥梁上部采用钢筋砼连续箱梁，箱梁横断为单箱八室结构；桥梁下部桥台为钢筋砼，桥墩采用1.6米×1.6米双柱墩;桥梁基础,每个墩柱下为4根φ1.2米的钻孔灌注桩，0#桥台为12根φ1.2米的钻孔灌注桩。需完成主要工程量:砼7764立米,钢筋1024吨。钻孔灌注桩84根共2406延米。详见工程量汇总表(未含土方量).第2页共84页第1页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共84页富江桥(第一联)主要工程量汇总表序号工程项目单位数量备注1C30纤维砼m3343.762C30水泥砼m32710.933C25水泥砼m344654C15水泥砼m339.595钢筋T1108.66C20砼垫层m314.107C10砼垫层m377.108中粒式沥青砼㎡4108.85cm厚9C35侧缘石m38410人行道彩砖㎡794.8811炉渣回填m3216.712MZL—160伸缩缝m5413泄水管预埋钢板T1.7614圆板式橡胶支座个1815矩形F4板式橡胶支座个1816锚栓钢板㎡9.435mm厚2.92m2,8mm厚6.48m2第3页共84页第2页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共84页17φ1.2钻孔灌注桩m2406三、本工程特点及施工难点、重点1、本工程的特点①结构复杂本工程属特大型桥梁，第一联长度达192米，横断为单箱八室结构，结构较复杂，而且带弧型，带倒角，桥面为竖曲线，所以给支模带来很大难度，必须采用特制异形钢模板。②砼一次浇筑强度大本工程第一标段连续箱梁长192米，砼2575立米，按两次浇筑，第一次1-5孔,1341立米,第二次6-10孔1234立米，而且必须连续一次浇完，所以必须配备足够数量的拌合设备，振捣设备及足够的人员。③工程量大、工期短本工程以砼为主，砼量为7764立米，工期自5月20日至11月初，日历天数165天，施工强度大。④高空作业立体交叉干扰大本工程桥梁净高在4—7米之间，主要工作量在上部，所以高空作业势在必行，主体交叉不可避免，所以施工作业彼此互相干扰，安全必须随时注意，施工组织必须严密，有条不紊。第4页共84页第3页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共84页⑤市区施工环保要求高本工程处于闹市区，施工污水不能乱排，必须处理后排入市政排水管，施工噪音要求控制到最小，不能影响附近企业、机关正常办公及居民休息。2、施工难点、重点根据本工程的特点，可以分析出本工程的施工难点及重点，具体如下：①本工程的施工难点在于上部结构，连续箱梁的模板、支架及砼浇筑，模板及支架必须经理论计算及校核，砼浇筑时预留天窗以顺利进料。②本工程施工重点在于连续箱梁的模板制作和安装，尤其是箱梁的内膜，应考虑拆模及周转。针对本工程的特点及施工难点、重点，我企业在详细考察施工现场及仔细研究施工图纸后，编制了全套详细并能正确指导施工的施工组织设计。四、工期要求本工程施工计划开工日期2000年5月20日，竣工日期2000年10月31日，工期165天。根据本工程的特点，工程量及工期要求，我企业拟投入具有丰富施工经验的专业技术人员和施工队伍进行施工，并且配有装备先进的机械设备，按照招标文件的要求，在计划工期内保质保量地完成施工任务，第5页共84页第4页共84页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共84页工程质量达到优良。第二节工程地质、水文及气象一、工程地质本工程场地位于牡丹江高漫滩后缘，第四系河流堆积物呈大面积分布于场区，具二元结构，上部为粘性土，下部为砂砾层，泥岩厚度一般为7.00—15.00米，白垩系海浪组砂岩与晚元古代侵入岩，花岗闪长岩分别...
