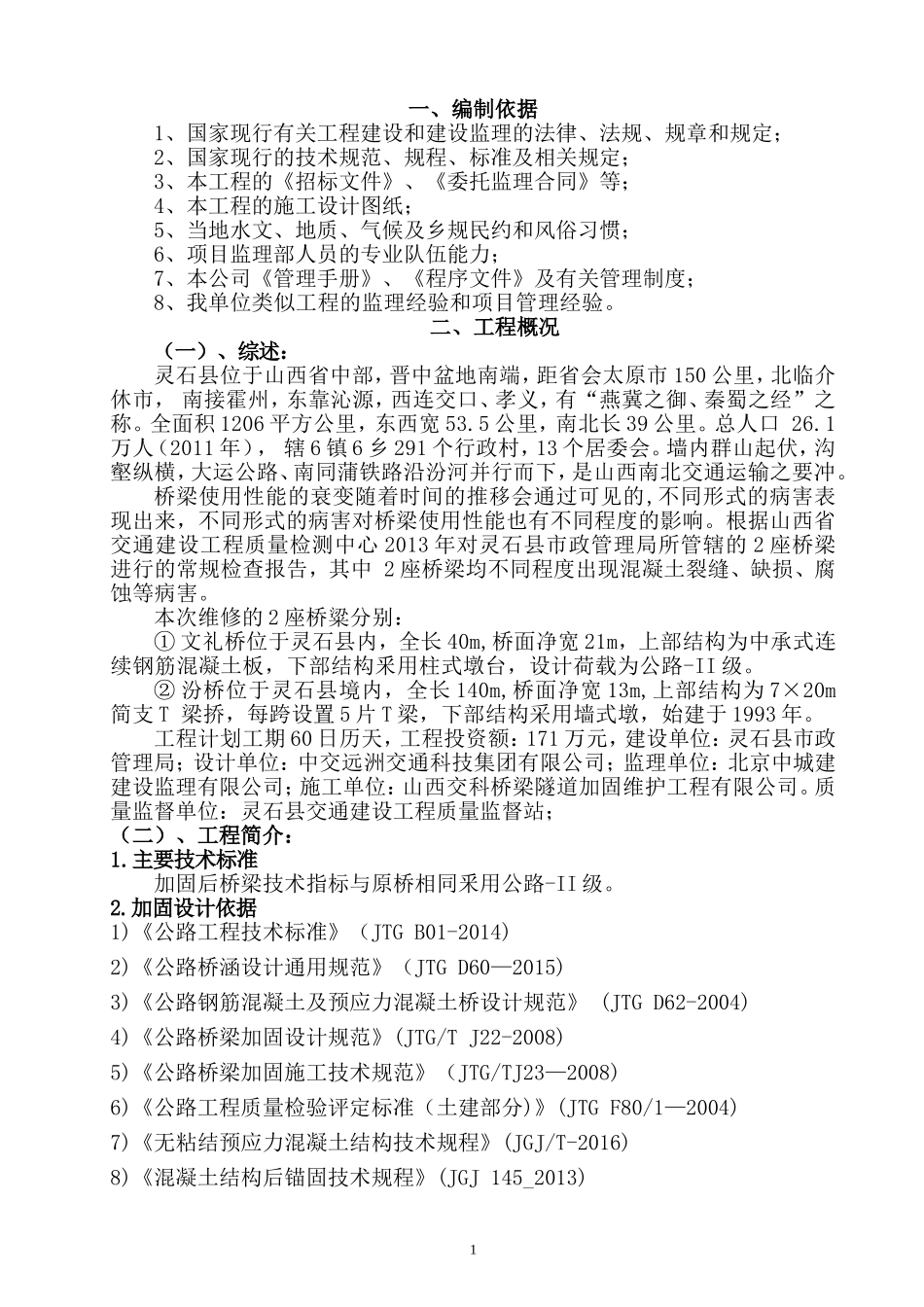

1一、编制依据1、国家现行有关工程建设和建设监理的法律、法规、规章和规定；2、国家现行的技术规范、规程、标准及相关规定；3、本工程的《招标文件》、《委托监理合同》等；4、本工程的施工设计图纸；5、当地水文、地质、气候及乡规民约和风俗习惯；6、项目监理部人员的专业队伍能力；7、本公司《管理手册》、《程序文件》及有关管理制度；8、我单位类似工程的监理经验和项目管理经验。二、工程概况（一）、综述：灵石县位于山西省中部，晋中盆地南端，距省会太原市150公里，北临介休市，南接霍州，东靠沁源，西连交口、孝义，有“燕冀之御、秦蜀之经”之称。全面积1206平方公里，东西宽53.5公里，南北长39公里。总人口26.1万人（2011年），辖6镇6乡291个行政村，13个居委会。墙内群山起伏，沟壑纵横，大运公路、南同蒲铁路沿汾河并行而下，是山西南北交通运输之要冲。桥梁使用性能的衰变随着时间的推移会通过可见的,不同形式的病害表现出来，不同形式的病害对桥梁使用性能也有不同程度的影响。根据山西省交通建设工程质量检测中心2013年对灵石县市政管理局所管辖的2座桥梁进行的常规检查报告，其中2座桥梁均不同程度出现混凝土裂缝、缺损、腐蚀等病害。本次维修的2座桥粱分别：①文礼桥位于灵石县内，全长40m,桥面净宽21m，上部结构为中承式连续钢筋混凝土板，下部结构釆用柱式墩台，设计荷载为公路-II级。②汾桥位于灵石县境内，全长140m,桥面净宽13m,上部结构为7×20m简支T梁挢，每跨设置5片T梁，下部结构采用墙式墩，始建于1993年。工程计划工期60日历天，工程投资额：171万元，建设单位：灵石县市政管理局；设计单位：中交远洲交通科技集团有限公司；监理单位：北京中城建建设监理有限公司；施工单位：山西交科桥梁隧道加固维护工程有限公司。质量监督单位：灵石县交通建设工程质量监督站；（二）、工程简介：1.主要技术标准加固后桥梁技术指标与原桥相同釆用公路-II级。2.加固设计依据1)《公路工程技术标准》（JTGB01-2014)2)《公路桥涵设计通用规范》（JTGD60—2015)3)《公路钢筋混凝土及预应力混凝土桥设计规范》(JTGD62-2004)4)《公路桥梁加固设计规范》(JTG/TJ22-2008)5)《公路桥梁加固施工技术规范》（JTG/TJ23—2008)6)《公路工程质量检验评定标准（土建部分)》(JTGF80/1—2004)7)《无粘结预应力混凝土结构技术规程》(JGJ/T-2016)8)《混凝土结构后锚固技术规程》(JGJ145_2013)29)《钢结构设计规范》(GB50017—2003)10)《建筑钢结构焊接技术规程》(JGJ81-2002)11)《灵石县桥梁检查报告》（山西省交通建设工程质量检测中心，2013年12月）3、桥梁病害及其原因分析（1）桥梁存在的病害①文礼桥桥梁病害a、上部结构：横梁及纵梁均存在竖向裂缝，其中跨中处裂缝较多，局部存在破损现象，下部封锚内均有水存在，锚具轻微锈蚀，上部封锚密封较好，未发现渗水现象；b、桥面系：桥面个别泄水孔堵寒，人行道局部存在破损，伸缩缝上层槽口堵塞；②汾桥桥梁病害a、上部结构：上部大部分主梁均存在竖向裂缝，其中裂缝集中在跨中附近，主梁局部钢筋锈蚀，混凝土胀裂；b、下部结构：个别桥壤存在钢筋锈蚀，混凝土胀裂，个别盖梁局部存在开裂现象；c、桥面系：桥面坑槽，桥面泄水孔个别堵塞，人行道板下部多处破损，伸缩缝上层槽口堵塞，个别伸缩缝橡胶条破碎；（2）、桥梁病害成因分析①裂缝病害成因分析a、桥梁墩台砼竖向裂缝沿墩台横向基本均匀分布，且大部分未超出规范限值，其产生的原因主要是混凝土浇筑接缝不良或混凝土干缩。b、T梁腹板竖向裂缝为个别梁体裂缝，且多为未超限裂缝，其为钢筋混凝土结构受力后出现的常规受力裂缝。②其他病害原因分析U结构砼破损、空洞、露筋、蜂窝麻面是由于混凝土浇筑时振捣不到位或砼保护层太薄、钢筋锈蚀后膨胀造成的。砼滲水、泛碱是由于桥面水或者河流中水的腐蚀导致的。2)桥面铺装磨损、坑槽，标线脱落、泄水孔堵塞、护栏破损、伸缩缝上层槽口堵塞等病害均是桥梁长期运营中出现的常规病害。34、加固措施（1）.病害处治1)对上部结构中裂缝宽度<0.15mm的裂缝采用封闭法进行修补，裂缝宽度≥0.15mm的裂缝釆用压力注浆法进行修补。2)混凝土结构...
