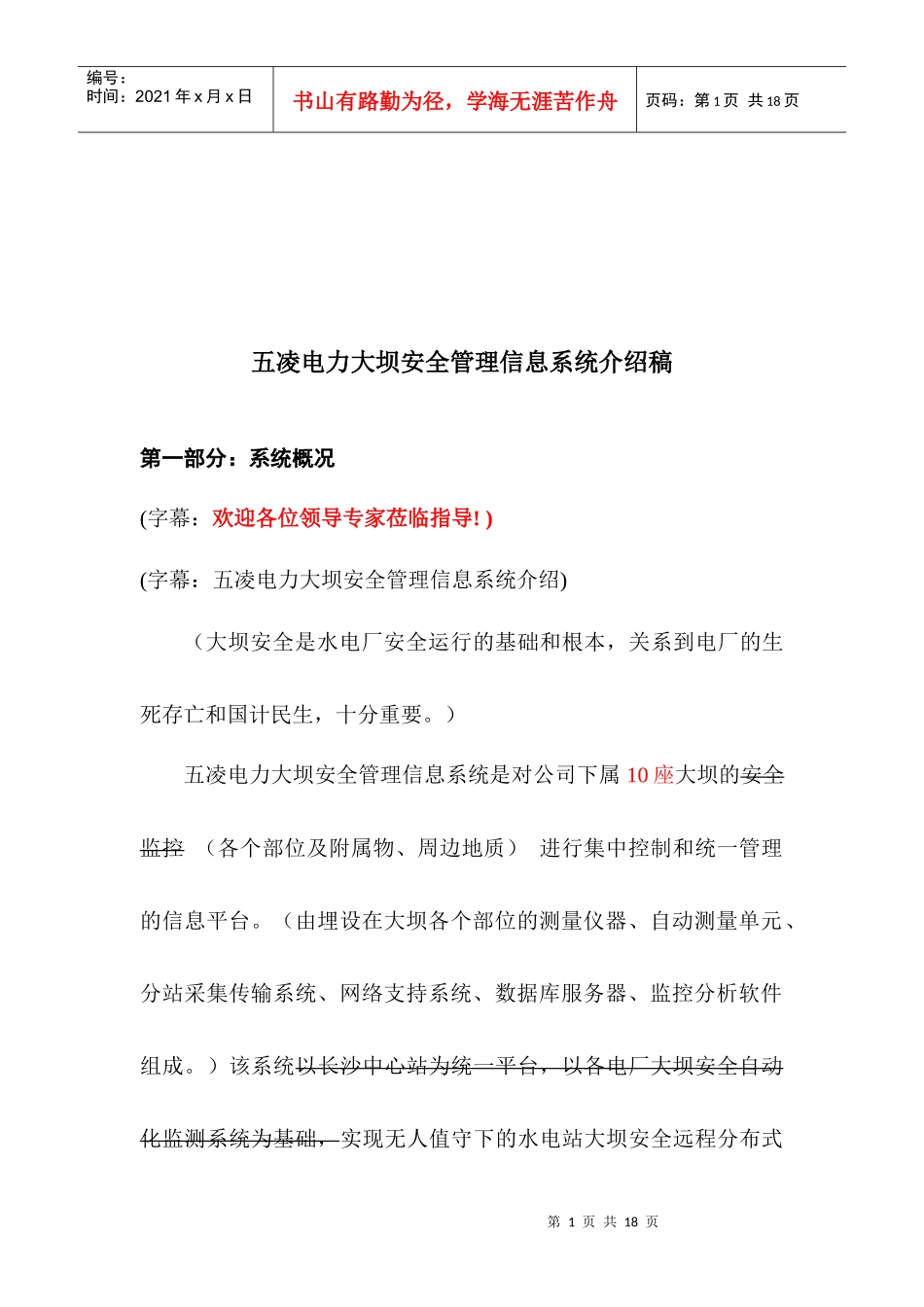

第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共18页五凌电力大坝安全管理信息系统介绍稿第一部分：系统概况(字幕：欢迎各位领导专家莅临指导!)(字幕：五凌电力大坝安全管理信息系统介绍)（大坝安全是水电厂安全运行的基础和根本，关系到电厂的生死存亡和国计民生，十分重要。）五凌电力大坝安全管理信息系统是对公司下属10座大坝的安全监控（各个部位及附属物、周边地质）进行集中控制和统一管理的信息平台。（由埋设在大坝各个部位的测量仪器、自动测量单元、分站采集传输系统、网络支持系统、数据库服务器、监控分析软件组成。）该系统以长沙中心站为统一平台，以各电厂大坝安全自动化监测系统为基础，实现无人值守下的水电站大坝安全远程分布式第2页共18页第1页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共18页数据采集、集中管理和安全监控，（具有管理专业化、人员精简化的优点）。是目前国内首家实现远程集中监测的（同时管理大坝数量最多、坝型最多、测站数量最多）大型水电站群大坝安全管理系统。五凌电力大坝安全管理信息系统（在原各个大坝已有的独立监测系统基础上，）于2006年初开始系统方案研究（和开工建设），2007年6月开工建设，2007年底完成基本框架，五强溪、凌津滩等电厂陆续接入该系统，系统投运后，2008年12月，公司（并成立）大坝监测中心站由常德搬至长沙值班，2009年9月系统完工。五凌电力大坝安全管理信息系统共控制和管理大坝10座，它们是三板溪、挂治、洪江、碗米坡、五强溪、凌津滩、马迹塘、东坪、株溪口、近尾洲、黑糜峰。分布于沅水、资水、湘水三大流域，横跨湘、黔两省。既有混凝土坝，也有土石坝；既有刚投产的新坝，也有七十年代建设的老坝。其中五强溪电站总装机容量120万kW，第3页共18页第2页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共18页是湖南省最大的水电站，为混凝土重力坝，最大坝高85.5m。五强溪工程成功地应用了大型表孔弧门（高23m，宽19m）、水轮机大转轮（直径8.3m）、大面积通仓薄层浇筑、蠕变高边坡治理等多项国内、国际领先的新技术，为中国大型水电站新技术的推广和应用作出了贡献。为监控大坝安全，五强溪工程设有大坝、船闸变形监测、渗流监测、应力应变监测，及左岸高边坡表面变形和内部变形监测、库区滑坡体变形监测等安全监测项目，各类监测点共计1196个。（五强溪主要讲水库以及其对下游的重要防洪意义，进而说明大坝的重要性，监测范围和项目，一般的称为常规项目，重要说下高边坡和扬压力等等）三板溪水电站主坝为混凝土面板堆石坝，最大坝高185.5m，为目前国内第二、世界第三高的面板堆石坝。是世界上首座采用复杂岩性材料修建的堆石坝，坝体填筑料中既有特坚硬岩，又有强度较第4页共18页第3页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共18页低的强风化岩。三板溪工程设有大坝表面变形和内部变形监测，面板接缝和应力应变监测，渗流量、坝基渗透压力和左右岸绕坝渗流监测，地下厂房、泄洪洞、溢洪道内部变形和应力应变监测，以及进水口边坡、右岸边坡、泄洪洞边坡等边坡变形监测项目，各类监测点共计2367个。（说下土坝堆石坝的监测难点和）马迹塘水电站位于资水下游，于1976年开工修建，1983年建成投产，工程由砼溢流坝、厂房、土石付坝，船闸四部分组成。黑糜峰抽水蓄能电站位于长沙市望城县，装机规模1200MW，工程由上水库、下水库、地下输水发电系统三大部分组成，上下水库大坝为混凝土面板堆石坝，水库总库容约1000万M3。第5页共18页第4页共18页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共18页第二部分：系统结构（专业人员参观时讲解）五凌电力大坝安全管理信息系统长沙监测信息中心站和五强溪、三板溪、东坪等水电站监测分站组成。长沙监测信息中心是工程安全监控管理中枢，能够接收并处理所有工程的监测、监控数据，对监测系统进行远程控制，并能对接收的数据进行分析处理，为工程安全运行决策提供依据，从而优化所属各电厂的运行方案，确...
