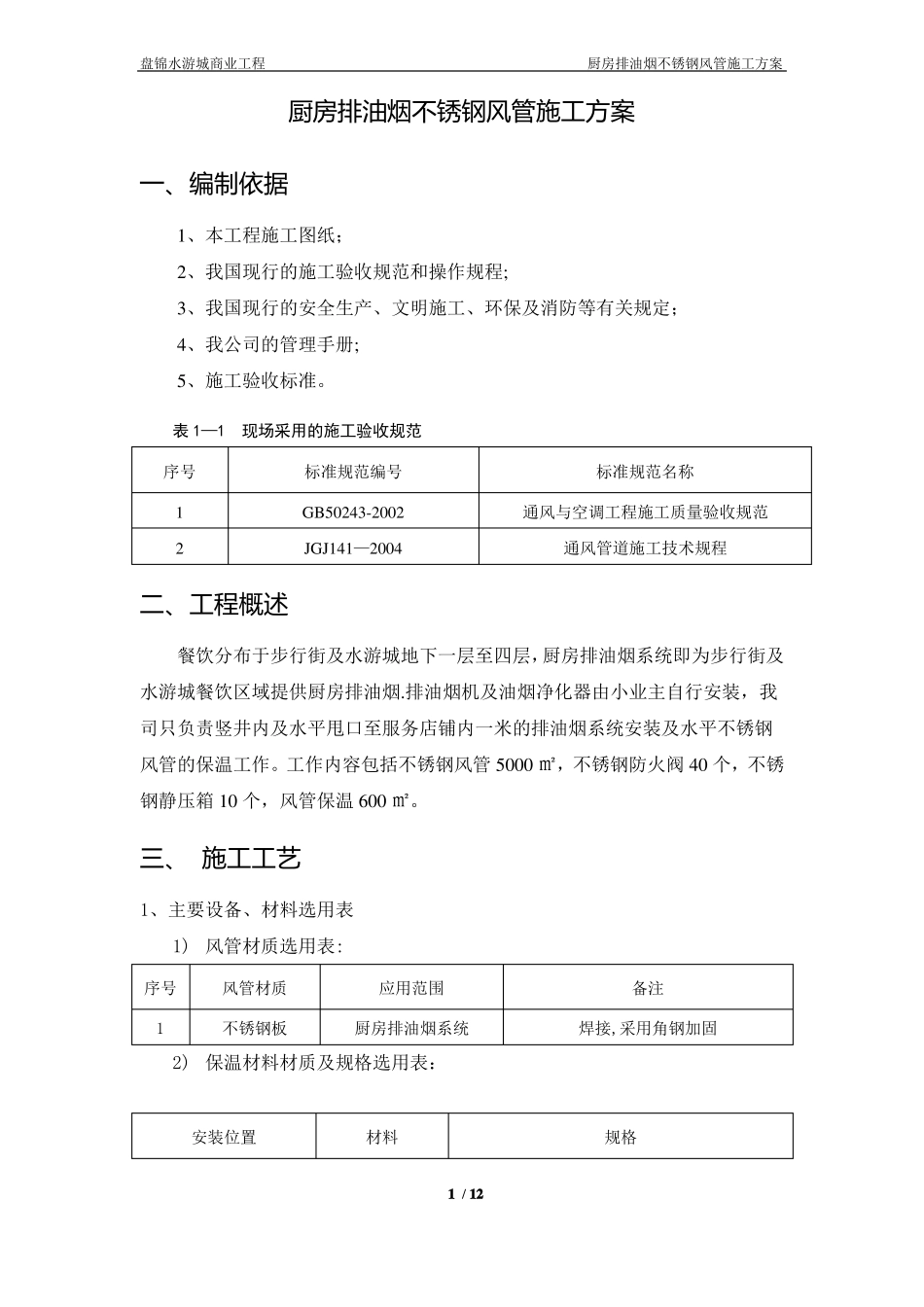

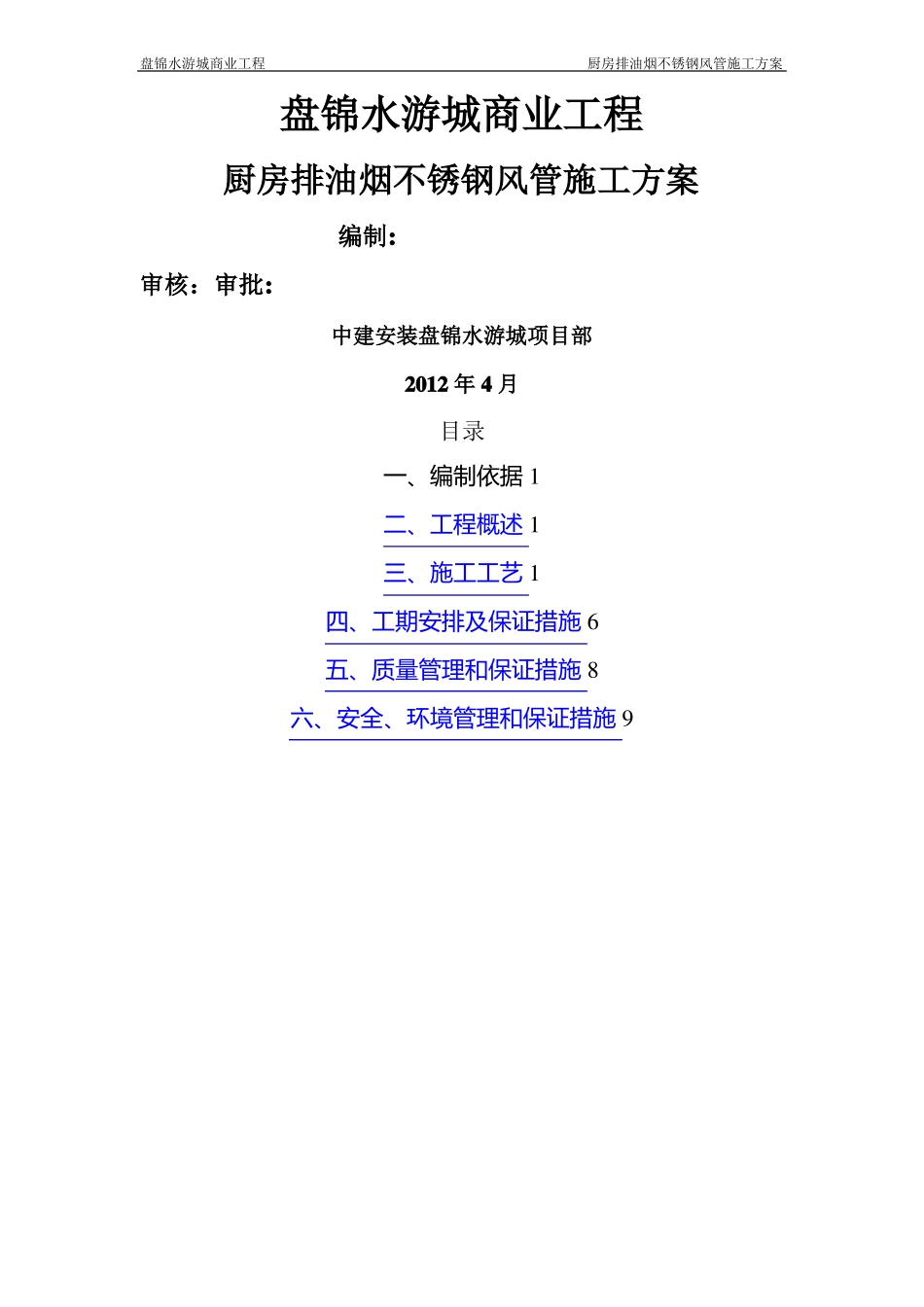

盘锦水游城商业工程厨房排油烟不锈钢风管施工方案盘锦水游城商业工程厨房排油烟不锈钢风管施工方案编制:审核：审批:中建安装盘锦水游城项目部2012年4月目录一、编制依据1二、工程概述1三、施工工艺1四、工期安排及保证措施6五、质量管理和保证措施8六、安全、环境管理和保证措施9盘锦水游城商业工程厨房排油烟不锈钢风管施工方案厨房排油烟不锈钢风管施工方案一、编制依据1、本工程施工图纸；2、我国现行的施工验收规范和操作规程;3、我国现行的安全生产、文明施工、环保及消防等有关规定；4、我公司的管理手册;5、施工验收标准。表1—1现场采用的施工验收规范序号12标准规范编号GB50243-2002JGJ141—2004标准规范名称通风与空调工程施工质量验收规范通风管道施工技术规程二、工程概述餐饮分布于步行街及水游城地下一层至四层，厨房排油烟系统即为步行街及水游城餐饮区域提供厨房排油烟.排油烟机及油烟净化器由小业主自行安装，我司只负责竖井内及水平甩口至服务店铺内一米的排油烟系统安装及水平不锈钢风管的保温工作。工作内容包括不锈钢风管5000㎡，不锈钢防火阀40个，不锈钢静压箱10个，风管保温600㎡。三、施工工艺1、主要设备、材料选用表1)风管材质选用表:序号1风管材质不锈钢板应用范围厨房排油烟系统备注焊接,采用角钢加固2)保温材料材质及规格选用表：安装位置材料1/12规格盘锦水游城商业工程厨房排油烟不锈钢风管施工方案水平管道超细玻璃棉板40mm厚外贴加筋防霉防潮贴面2、风管制作风管焊接制作工艺流程如下：翻边、折方角钢加固钢板裁剪下料焊接加固支架加固支架预制角钢下料施工准备2。1施工准备熟悉图纸、规范等技术资料，编制并组织方案会审。根据业主要求，本工程风管组对、套加固支架厨房排油烟系统风管全部采用1.2mm厚的不锈钢板制作，所有的风管横向及纵向风管制作成型接缝处均采用焊接。根据现场风管尺寸相差较大,因此根据风管长边尺寸选择不风管纵向焊接成型同的焊接方式。风管纵向角接焊接以长边尺寸等于1250mm为界，风管长边尺寸≤1250mm的风管纵向角接焊接按图2.1-1执行，风管长边尺寸＞1250mm的风管风管横向焊接纵向角接焊接按图2.1—2执行，翻边长度为15mm。风管横向连接以长边尺寸等于2500mm为界，风管长边尺寸≤2500mm时采用翻边对接焊如图2。1—3所示，法兰翻边尺寸为15mm，风管长边尺寸＞2500mm时，采用对接焊接外加不锈钢槽钢法兰加固的方式，如图2。1-4所示。不锈钢风管的加固支架采用不锈钢角钢作为加固支架。图2.1-1风管长边尺寸≤1250mm图2.1-2风管长边尺寸＞1250mm不锈钢焊丝—3风管横向翻边对接焊示意图图2.1不锈钢板图2.1—4风管横向对接焊外加加固框示意图2/12盘锦水游城商业工程厨房排油烟不锈钢风管施工方案15mm法兰翻边对焊纵向角焊接角钢加固支架L30断续焊图2.1—5风管焊接及加固示意图2.2钢板裁剪下料拟采用宽度为1250mm的不锈钢卷板进行下料,根据风管规格，将钢板分成两段下料。如1000×400的风管，周长2800mm，长边尺寸小于1250mm，按图2。1.1进行下料，即需要下两块尺寸为1400mm×1250mm的板材。1500×600的风管，周长4200mm，长边尺寸大于1250mm，按图2.1.2进行下料，即需要下两块尺寸为(2100+15）mm×1250mm的板材。2。3翻边、折方按照15mm的法兰翻边尺寸，先将风管横向焊接处所需翻边在折方机上折出，翻边之后风管每节的长度为(1250—15×2)mm=1220mm,然后再按照风管边长折方,长边尺寸大于1250mm的风管还需将竖向焊接处的翻边折出。2.4角钢下料、加固支架预制确定风管加固支撑架所使用的角钢规格为∠30×30×3.按照风管的规格尺寸，对不锈钢角钢下料，焊接。风管长边尺寸在1250mm~2500mm之间时在每节风管管段中间加一道支撑架，风管长边尺寸大于2500mm时在每节风管管段中间加一道支撑架并在两节风管对接处加一个用5#不锈钢槽钢制作的不锈钢法兰框.2.5风管组对、套加固支架下好料后将两块不锈钢板组对好（风管组对如图2.5—1),在焊接之前将已经制作好的加固支架套在组对好的风管上(风管套加固支架如图2。5-2）.图2.5—1风管组对实物图图2。5-2风管套加固框实物图3/12盘锦水游城商业工程厨房排油烟不锈钢风管施工方案2。6风管纵...
