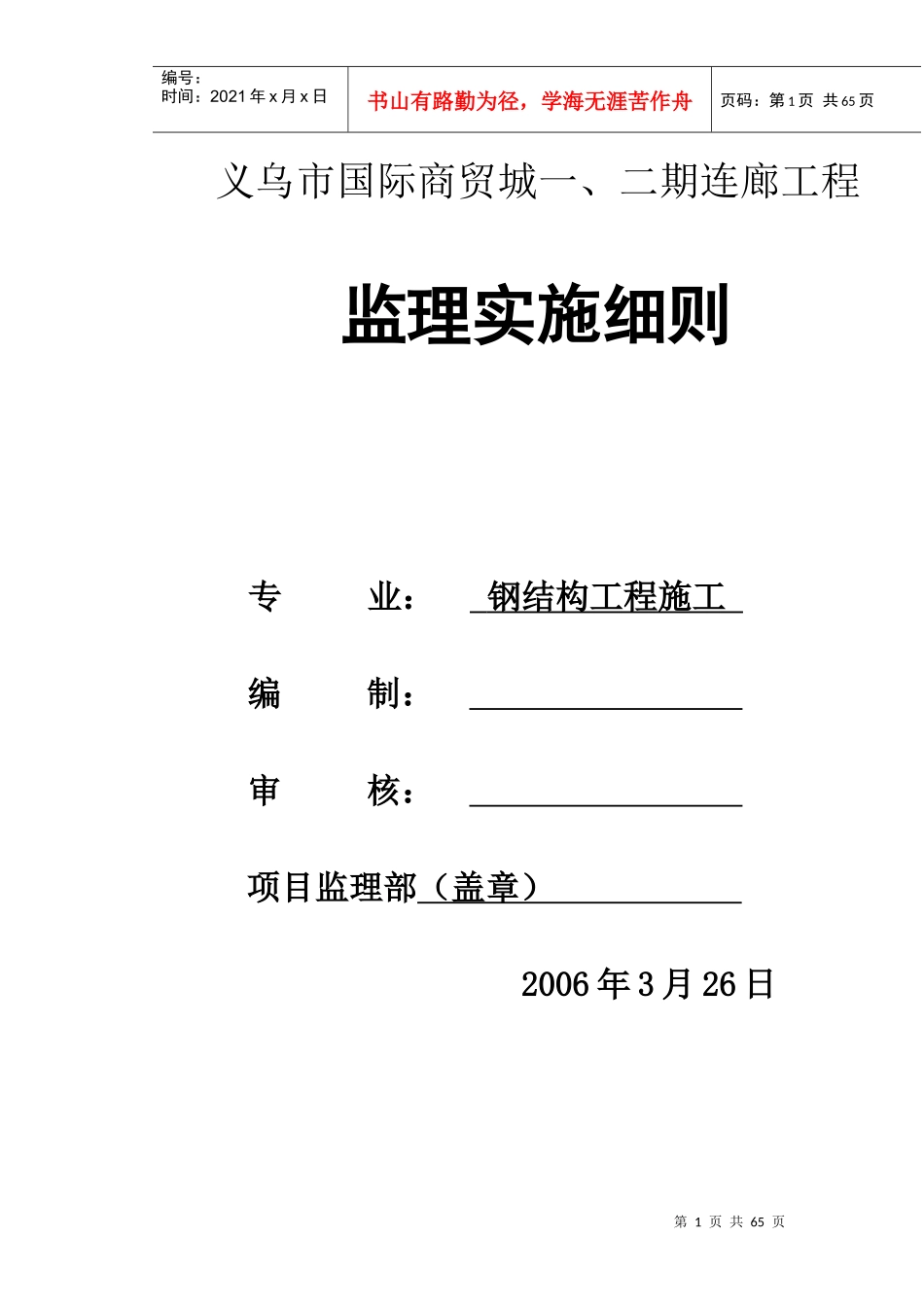

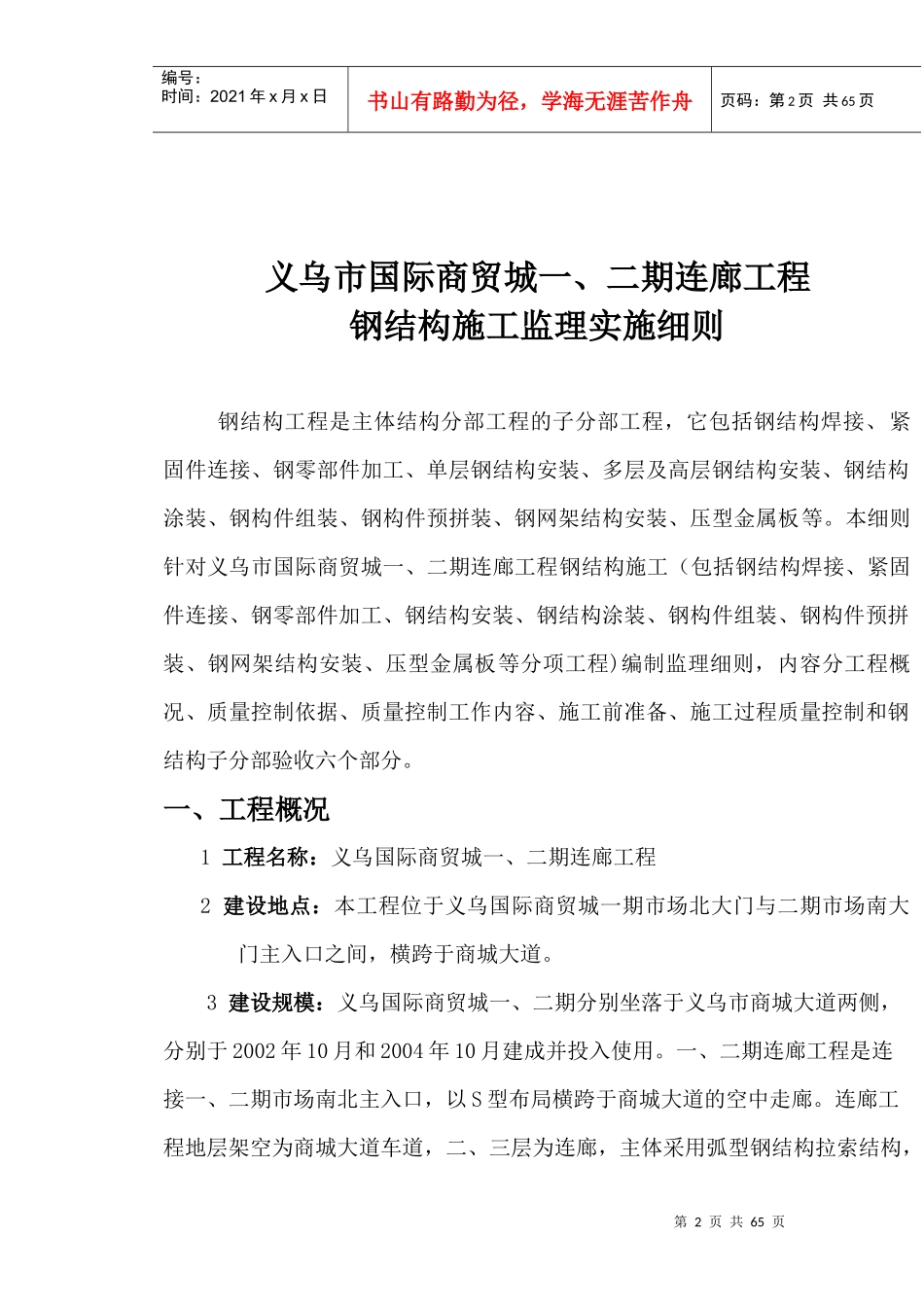

第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共65页义乌市国际商贸城一、二期连廊工程监理实施细则专业：钢结构工程施工编制：审核：项目监理部（盖章）2006年3月26日第2页共65页第1页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共65页义乌市国际商贸城一、二期连廊工程钢结构施工监理实施细则钢结构工程是主体结构分部工程的子分部工程，它包括钢结构焊接、紧固件连接、钢零部件加工、单层钢结构安装、多层及高层钢结构安装、钢结构涂装、钢构件组装、钢构件预拼装、钢网架结构安装、压型金属板等。本细则针对义乌市国际商贸城一、二期连廊工程钢结构施工（包括钢结构焊接、紧固件连接、钢零部件加工、钢结构安装、钢结构涂装、钢构件组装、钢构件预拼装、钢网架结构安装、压型金属板等分项工程)编制监理细则，内容分工程概况、质量控制依据、质量控制工作内容、施工前准备、施工过程质量控制和钢结构子分部验收六个部分。一、工程概况1工程名称：义乌国际商贸城一、二期连廊工程2建设地点：本工程位于义乌国际商贸城一期市场北大门与二期市场南大门主入口之间，横跨于商城大道。3建设规模：义乌国际商贸城一、二期分别坐落于义乌市商城大道两侧，分别于2002年10月和2004年10月建成并投入使用。一、二期连廊工程是连接一、二期市场南北主入口，以S型布局横跨于商城大道的空中走廊。连廊工程地层架空为商城大道车道，二、三层为连廊，主体采用弧型钢结构拉索结构，第3页共65页第2页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共65页基础为C30钢筋混凝土人工挖孔桩，连廊长度近170米，最大跨度48.9米，高度14.7米，总占地面积2261.52平方米，总建筑面积4523.04平方米（另：底层架空面积2261.52平方米），投资概算约3000万元。一、二期连廊工程计划于2006年2月28日开工，于2006年10月10日竣工交付使用。4、工程参建单位：建设单位：义乌中国小商品城集团股份有限公司设计单位：杭州市建筑设计研究院有限公司勘探单位：浙江经纬勘察工程有限公司总承包单位：浙江省建工集团有限责任公司质监单位：义乌市质量监督站二、质量控制依据和质量控制内容（一）、质量控制依据1.《建筑工程施工质量验收统一标准》（GB50300－2001)；2.《中华人民共和国工程建设标准强制性条文-房屋建筑部分》（2002年版)；3.《钢结构工程施工质量验收规范》（GB50205-2001)；4.《钢结构设计规范》（GBJ17－88)；5.《建筑抗震设计规范》（GB50011－2001)；6.《钢结构高强度螺栓连接的技术、施工及验收规程》（JGJ82－91)；7.《建筑钢结构焊接规程》（JGJ81－91)；第4页共65页第3页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共65页8.该工程经审查的钢结构施工图纸及说明；9.该工程有关合同、文件及技术资料；10.经审批的钢结构工程施工组织设计；11.义乌国际商贸城一、二期连廊工程《监理规划》。（二）、质量控制内容1.审查该工程钢结构工程施工组织设计；2.检查钢结构工程的轴线与标高；3.驻厂监造检查钢结构焊接、紧固件连接、钢零部件加工，检查监督钢结构安装、钢结构涂装、钢构件组装、钢构件预拼装、钢网架结构安装、压型金属板等施工质量，参加隐蔽工程验收；4.参加钢结构的子分部及分项工程质量评定和验收三、施工前准备质量控制施工前的准备工作对一项工程是否能保证质量目标、工期目标顺利完成有相当重要的作用。因此监理人员对施工单位施工准备工作同样要做好监督管理。3.1技术准备钢结构工程施工单位应具备相应的钢结构工程施工资质，施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度，施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。开工前监理人员要掌握并督促钢结构施工单位完成以下资料的准备、熟悉工作。1.设计图纸和技术要求，及时组织图纸会审和设计院图纸交底。第5页共65页第4页共65页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共65页2.施工过程中所用到的有关报表、规范、技...
