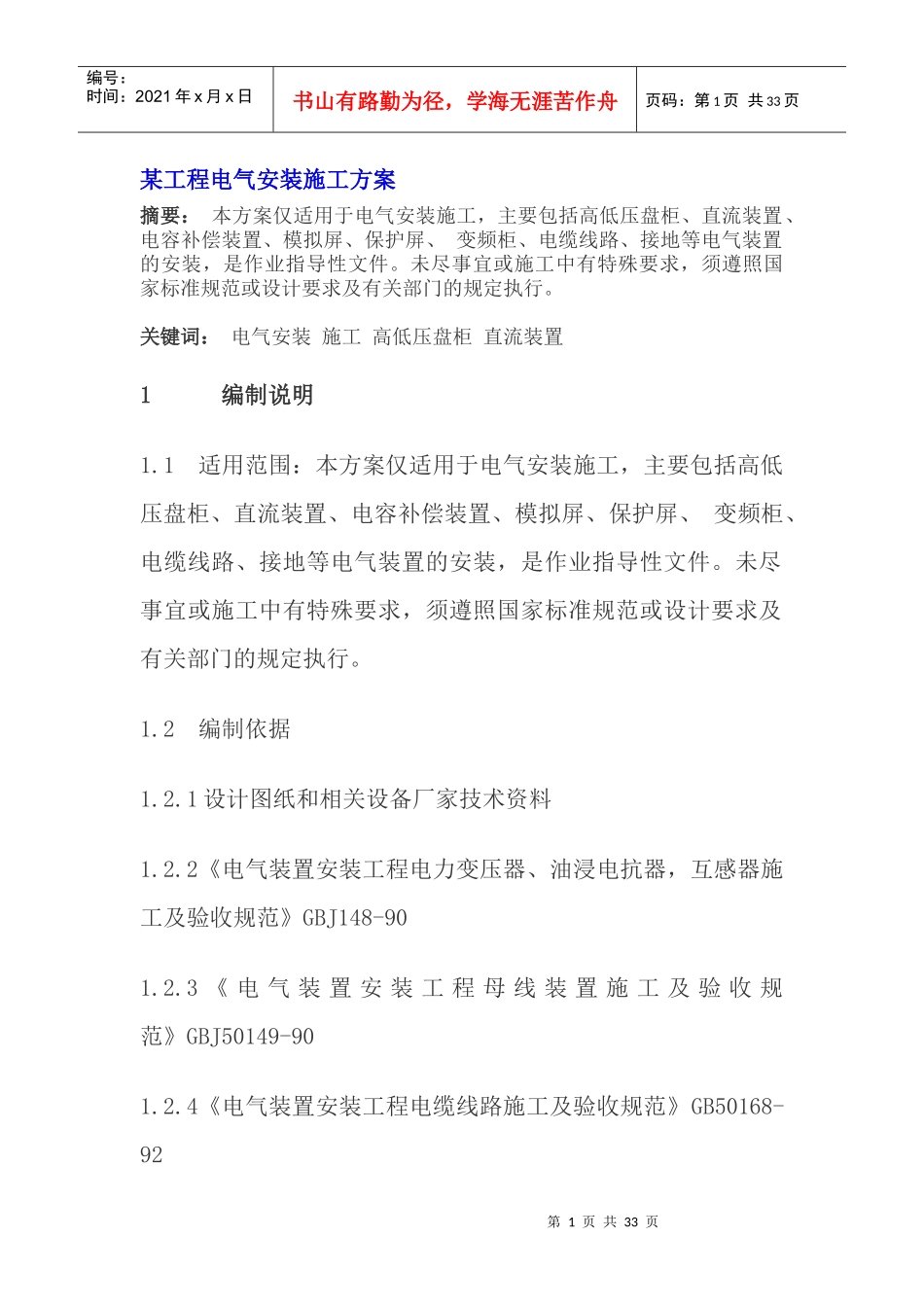

第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共33页某工程电气安装施工方案摘要：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。关键词：电气安装施工高低压盘柜直流装置1编制说明1.1适用范围：本方案仅适用于电气安装施工，主要包括高低压盘柜、直流装置、电容补偿装置、模拟屏、保护屏、变频柜、电缆线路、接地等电气装置的安装，是作业指导性文件。未尽事宜或施工中有特殊要求，须遵照国家标准规范或设计要求及有关部门的规定执行。1.2编制依据1.2.1设计图纸和相关设备厂家技术资料1.2.2《电气装置安装工程电力变压器、油浸电抗器，互感器施工及验收规范》GBJ148-901.2.3《电气装置安装工程母线装置施工及验收规范》GBJ50149-901.2.4《电气装置安装工程电缆线路施工及验收规范》GB50168-92第2页共33页第1页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共33页1.2.5《电气装置安装工程盘、柜及二次回路接线施工及验收规范》GB50171-921.2.6《电气装置安装工程高压电器施工及验收规范》GB50147-901.2.7《电气装置安装工程电力变流设备施工及验收规范》GB50255-961.2.8《电气装置安装工程接地施工及验收规范》GB50169-921.2.9《电气装置安装工程电气设备交接试验标准》GBJ50150-911.2.10《电气装置安装工程蓄电池施工及验收规范》GB50172-921.2.11《建筑电气工程施工质量验收规范》GB50303-20021.2.12《施工现场临时用电安全技术规范》JGJ46-881.2.13本公司在多项类似工程中的施工经验。2工程概况2.1工程主装置变电所是由设计、国内配套的工程项目。第3页共33页第2页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共33页2.1.1主装置变电所变电所内设10KV/0.4KV高低压开关室、电容器室、变压器室、变频器室、电缆室和控制室等。2.1.2大部分负荷为二类负荷，对装置区较重要的负荷配备一台柴油发电机做应急电源，确保人身安全和生产的连续性。2.2主要工程量（见表1主要工程量一览表）主要工程量一览表表1序号名称规格型号单位数量1高压开关柜台292低压抽屉开关柜台933电力变压器台64电力变压器台25电容器套26微机保护监控主机套27微机保护屏台18直流电源装置套19马赛克模拟屏组110端子柜台411变频器柜台1812应急柴油发电机套113动力配电箱台1动力配电箱台1动力配电箱台114槽钢t2215电力电缆Km616控制电缆Km21第4页共33页第3页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共33页3施工准备3.1由技术负责人组织参加施工的技工认真熟悉施工图纸及相关设计文件、标准规范，掌握设计意图及设计要求，对图中所选用的电气设备和主要材料进行统计。做好施工图纸的审查、会审，参加设计交底及图纸会审。3.2按施工作业计划备齐施工用料及施工机具。3.3与设备材料部及质量管理部一起进行工程设备及材料的检验工作，要求设备、材料的规格、型号、数量应与图纸一致，附件、备件、质量合格证及技术文件齐全，同时应符合规范要求，按照要求及时进行施工前的报验，并作好检验记录。3.4根据项目特点，组织学习安全规程及规章制度，开工前对施工人员进行全面的安全技术交底。3.5施工前组织与土建专业进行工序交接，核实土建工程是否达到电气施工要求，内容如下：3.5.1屋顶、楼板施工完毕，不得渗漏；3.5.2室内地面的基层施工完毕，并在墙上标出地面标高；第5页共33页第4页共33页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共33页3.5.3预埋件及预留孔位置应符合设计要求，预埋件应牢固；3.5.4配电室门窗安装完毕，具备封闭条件；3.5.5设备安装后不能再有可能损坏已安装设备的装饰工作；3.5.6混凝土基础及构架达到允许安装的强度，设备支架焊接质量应符合设计要求；3.5.7施工设施及杂物须清除干净，并有足够的安装用地，施工道路畅通。4施工程序（见图1）第6页...
