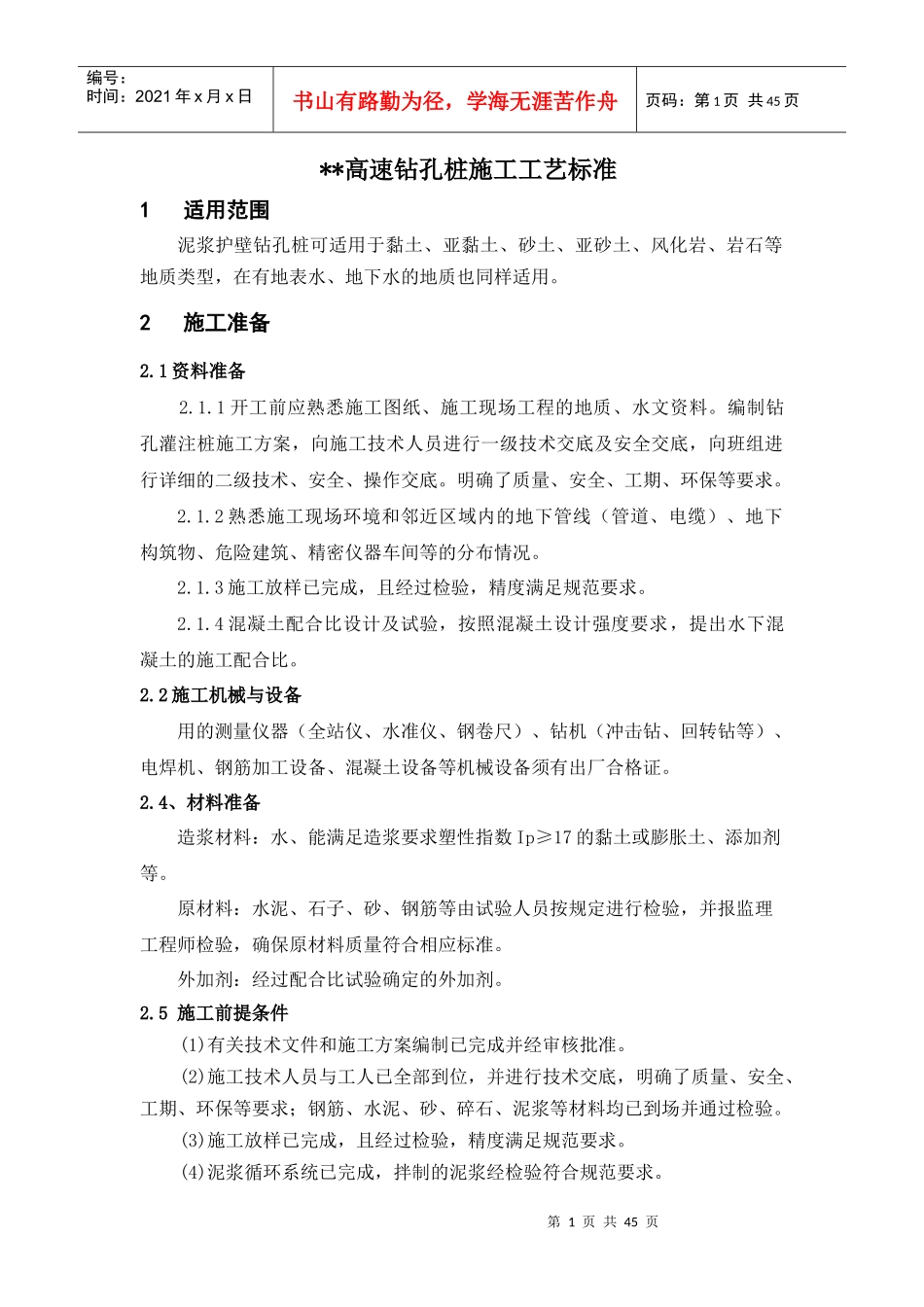

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页**高速钻孔桩施工工艺标准1适用范围泥浆护壁钻孔桩可适用于黏土、亚黏土、砂土、亚砂土、风化岩、岩石等地质类型，在有地表水、地下水的地质也同样适用。2施工准备2.1资料准备2.1.1开工前应熟悉施工图纸、施工现场工程的地质、水文资料。编制钻孔灌注桩施工方案，向施工技术人员进行一级技术交底及安全交底，向班组进行详细的二级技术、安全、操作交底。明确了质量、安全、工期、环保等要求。2.1.2熟悉施工现场环境和邻近区域内的地下管线（管道、电缆）、地下构筑物、危险建筑、精密仪器车间等的分布情况。2.1.3施工放样已完成，且经过检验，精度满足规范要求。2.1.4混凝土配合比设计及试验，按照混凝土设计强度要求，提出水下混凝土的施工配合比。2.2施工机械与设备用的测量仪器（全站仪、水准仪、钢卷尺）、钻机（冲击钻、回转钻等）、电焊机、钢筋加工设备、混凝土设备等机械设备须有出厂合格证。2.4、材料准备造浆材料：水、能满足造浆要求塑性指数Ip≥17的黏土或膨胀土、添加剂等。原材料：水泥、石子、砂、钢筋等由试验人员按规定进行检验，并报监理工程师检验，确保原材料质量符合相应标准。外加剂：经过配合比试验确定的外加剂。2.5施工前提条件(1)有关技术文件和施工方案编制已完成并经审核批准。(2)施工技术人员与工人已全部到位，并进行技术交底，明确了质量、安全、工期、环保等要求；钢筋、水泥、砂、碎石、泥浆等材料均已到场并通过检验。(3)施工放样已完成，且经过检验，精度满足规范要求。(4)泥浆循环系统已完成，拌制的泥浆经检验符合规范要求。第2页共45页第1页共45页平整场地桩位放样埋设钢护筒钢护筒制作编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页(5)按照设计资料提供的地质剖面图，选用适当的钻机和泥浆；钻机就位前，应对施工场地与钻机座落处进行平整和加固，并对主要机具的安装，配套设备的就位及水电供应的接通等钻孔各项准备工作进行检查。(6)钢筋笼加工机具、班组已到位并完成现场钢筋笼制作技术交底。(7)砼施工配合比已调配完成，砼拌和站调试完毕，可随时供应砼。(8)沿桥走向设置一条施工便道，每个墩位设一工作平台，须能满足钻机就位和吊放钢筋笼的平面要求和砼运送要求。3施工工艺标准在施工前，承包人应编制钻孔桩施工工艺流程图，作为各工序施工操作、保证施工进度的依据，并悬挂在现场。钻孔灌注桩工序流程参照下图。3.1施工方法3.1.1测量放样：根据复测的导线点、水准点成果对桩基础进行中桩和高程放样。3.1.2钻孔平台：平台应充分考虑施工期间当地的洪水情况，浅水区域平台应高出高水位0.5～1.0m；潮水区域平台应高出最高水位1.5～2m，并有稳定护筒内水头的措施。3.1.3护筒设置1)护筒内径宜比桩径大200～400mm。2)护筒中心竖直线应与桩中心线重合，除设计另有规定外，平面允许误差为50mm，竖直线倾斜不大于1％，干处可实测定位，水域可依靠导向架定位。3)旱地、筑岛处护筒可采用挖坑埋设法，护筒底部和四周所填粘质土必须分层夯实。4)水域护筒设置，应严格注意平面位置、竖向倾斜和两节护筒的连接质量均需符合上述要求。沉人时可采用压重、振动、锤击并辅以筒内除土的方法。5)护筒高度宜高出地面0.3m或水面1.0～2.0m。当钻孔内有承压水时，应高于稳定后的承压水位2.0m以上。若承压水位不稳定或稳定后承压水位高出地下水位很多，应先做试桩，鉴定在此类地区采用钻孔灌注桩基的可行性。6)护筒埋置深度应根据设计要求或桩位的水文地质情况确定，一般情况埋置深度宜为2～4m，特殊情况应加深以保证钻孔和灌注混凝土的顺利进行。钻孔灌注桩施工工艺流程第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页7)护筒连接处要求筒内无突出物，应耐拉、压，不漏水。3.1.4泥浆第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页①钻孔泥浆一般由水、粘土(或膨润土)和添加剂按适当配合比配制而成。泥浆的选择应根据钻孔的工程...
