暖通空调课程设计培训教材VIP免费

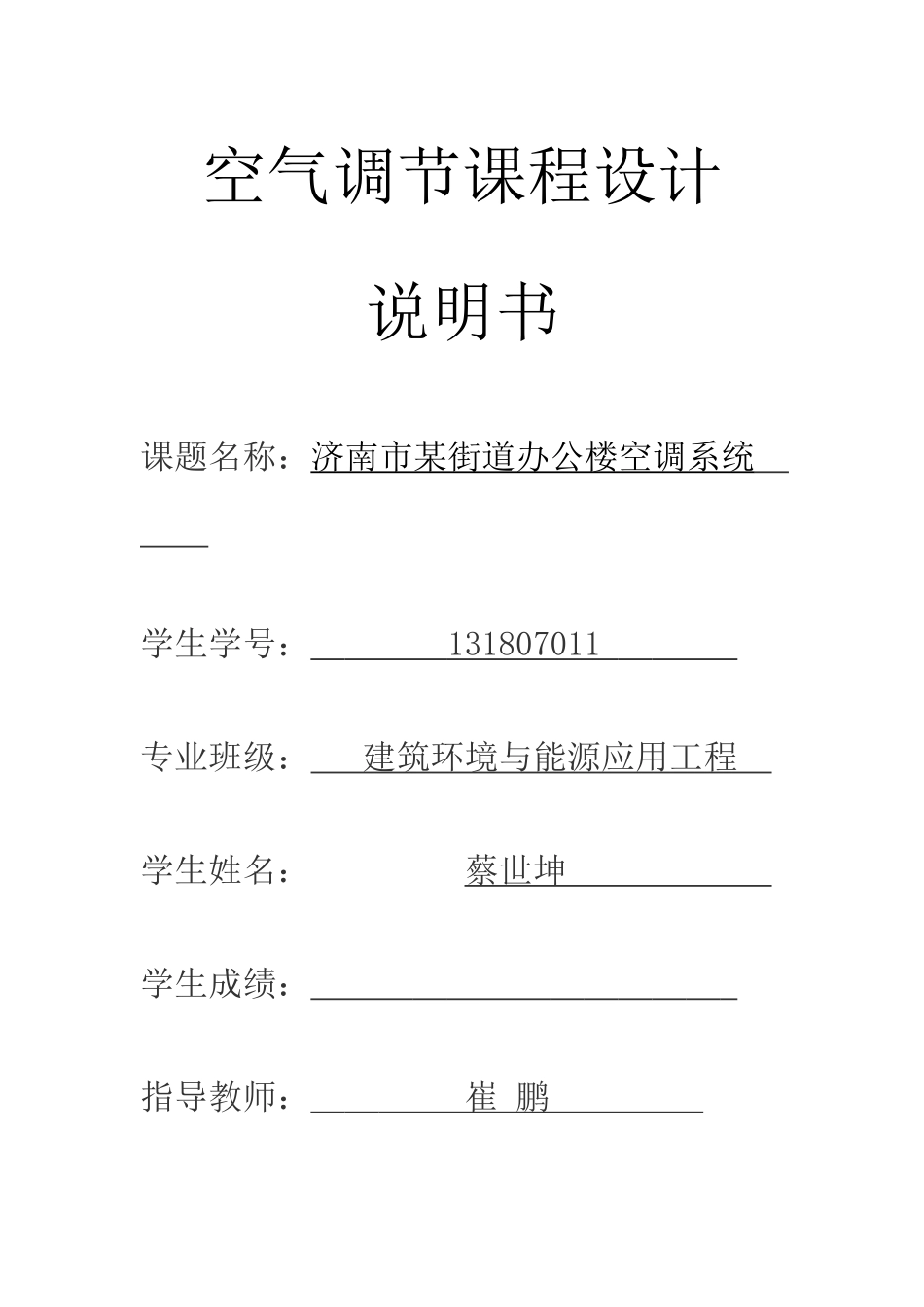

暖通空调课程设计培训教材_第1页
1/32

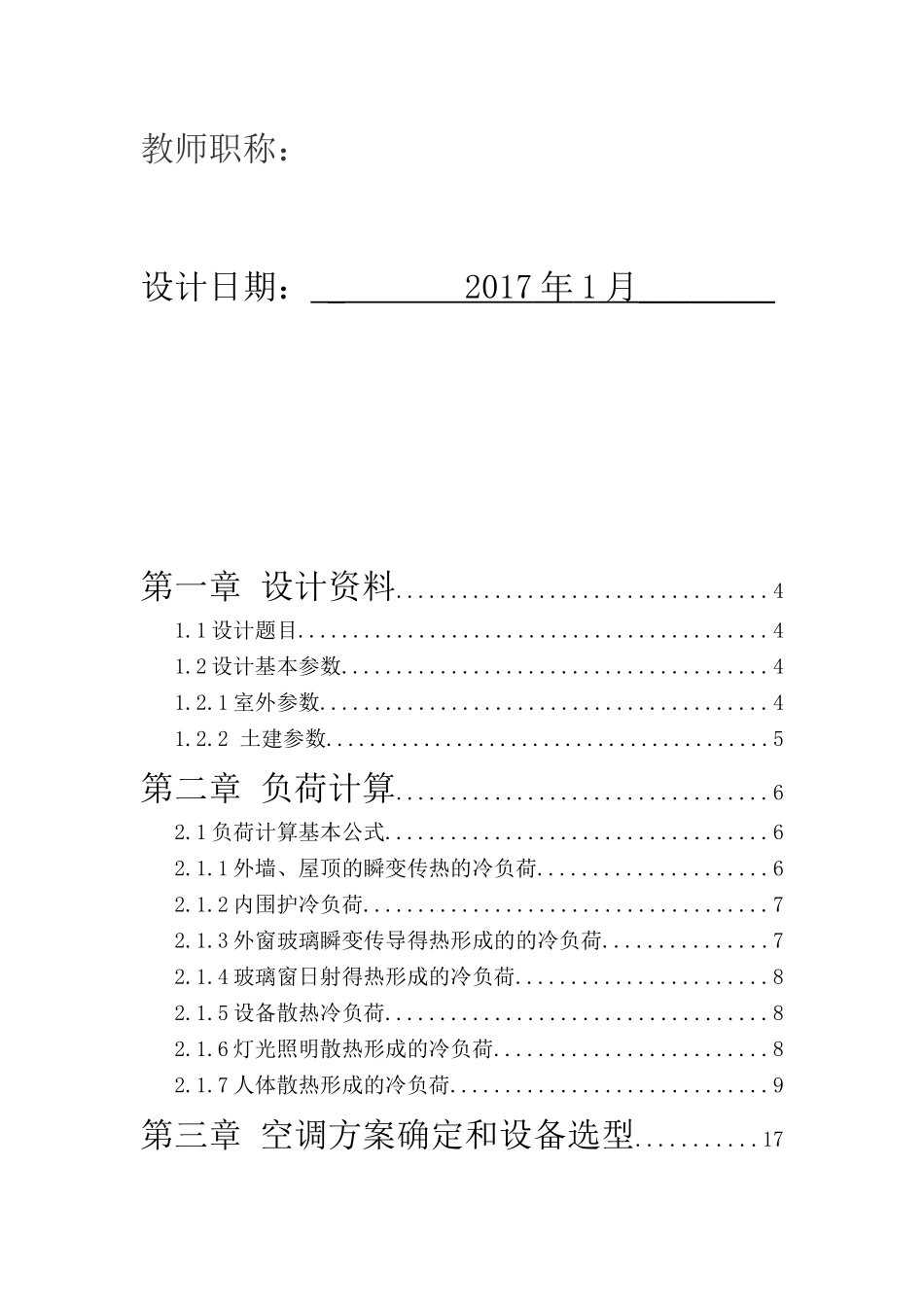

暖通空调课程设计培训教材_第2页
2/32

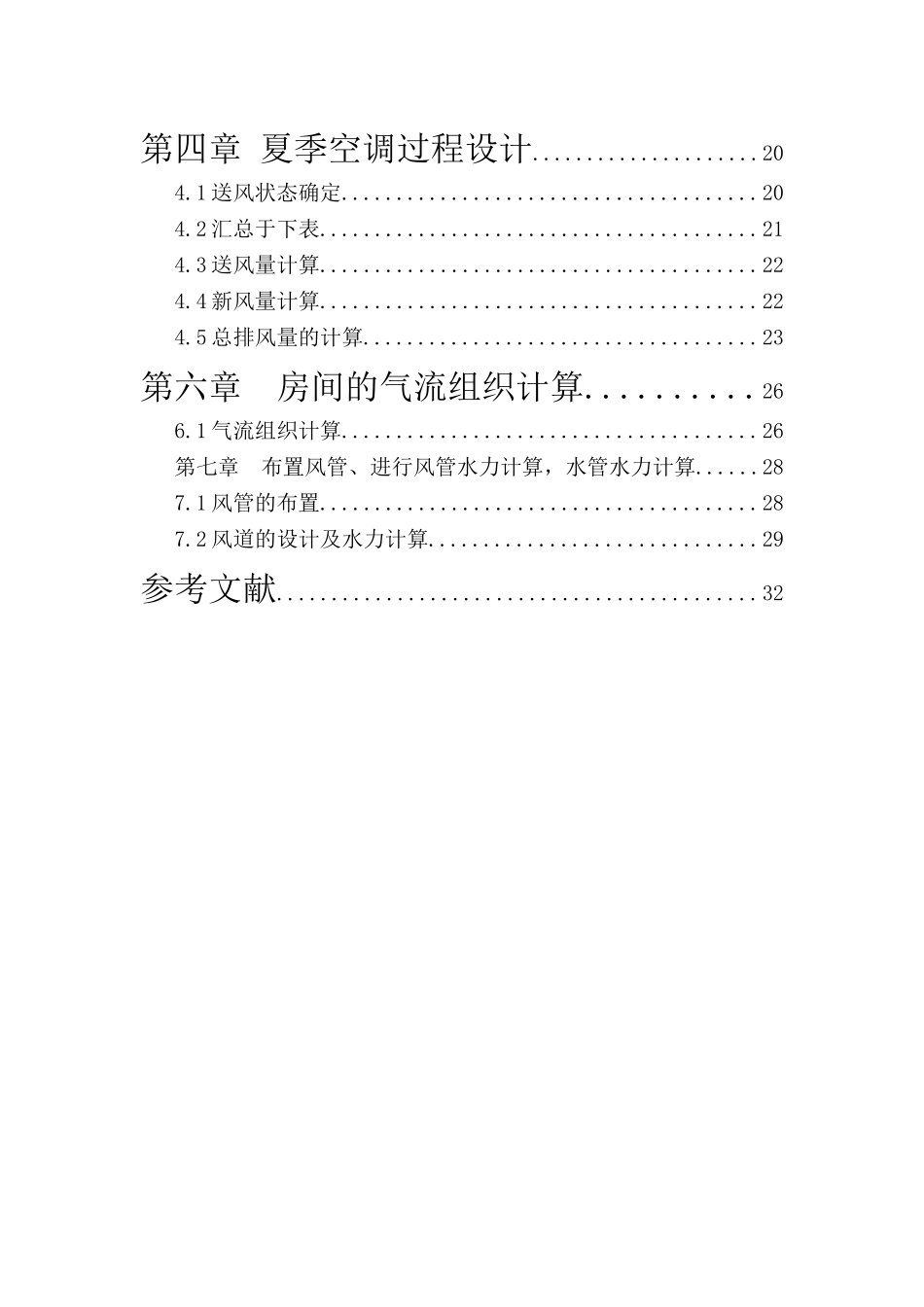

暖通空调课程设计培训教材_第3页
3/32
空气调节课程设计说明书课题名称:济南市某街道办公楼空调系统学生学号:131807011专业班级:建筑环境与能源应用工程学生姓名:蔡世坤学生成绩:指导教师:崔鹏教师职称:设计日期:_2017年1月________第一章设计资料..................................41.1设计题目...........................................41.2设计基本参数.......................................41.2.1室外参数.........................................41.2.2土建参数.........................................5第二章负荷计算..................................62.1负荷计算基本公式...................................62.1.1外墙、屋顶的瞬变传热的冷负荷.....................62.1.2内围护冷负荷.....................................72.1.3外窗玻璃瞬变传导得热形成的的冷负荷...............72.1.4玻璃窗日射得热形成的冷负荷.......................82.1.5设备散热冷负荷...................................82.1.6灯光照明散热形成的冷负荷.........................82.1.7人体散热形成的冷负荷.............................9第三章空调方案确定和设备选型...........17第四章夏季空调过程设计.....................204.1送风状态确定......................................204.2汇总于下表........................................214.3送风量计算........................................224.4新风量计算........................................224.5总排风量的计算....................................23第六章房间的气流组织计算..........266.1气流组织计算......................................26第七章布置风管、进行风管水力计算,水管水力计算......287.1风管的布置........................................287.2风道的设计及水力计算..............................29参考文献............................................32摘要本设计是济南市某街道办公楼空调工程设计,根据此楼功能要求,本建筑需要夏季提供冷负荷。以长远利益为出发点,力求达到技术可靠,经济合理,节能环保、管理方便,功能调整的灵活性及使用安全可靠。在比较各种方案的可行性及水系统形式后,此工程设计采用风机盘管加独立新风系统;水系统采用一次泵、双管制系统:为满足整栋大楼需求,并且为了在运行过程中的节能,本设计冷热源采用风冷热泵模块机组。根据夏季空调计算负荷依次选择机组、末端设备、新风机组、风口,最后还要对空调系统的设备和管路采取消声、防振和保温等措施。第一章设计资料1.1设计题目济南市某街道空调工程设计1.2设计基本参数1.2.1室外参数纬度:28.13度经度:112.55度海拔高度:68mAS冬季大气压力:1018.3pa夏季大气压力:995.6pa冬季通风室外计算干球温度:3.5℃冬季空调室外计算干球温度:-0.8℃夏季通风室外计算干球温度:32.2℃夏季空调室外计算干球温度:36.5℃夏季空调室外计算湿球温度:29℃夏季空调室外计算日平均温度:32.5℃冬季空调室外相对湿度:90%夏季通风室外相对湿度:63%冬季室外平均风速:2.4m/s夏季室外平均风速:2.4m/s1.2.2土建参数1外墙参数:通过查资料,选择23号外墙,其基本构造为:1、水泥砂浆抹灰加浅色喷浆;2、砖墙;3、保温层为硬质聚氨酯板;=50mm,K=0.51W/(),衰减系数B=0.19,延迟时间为8h.2内墙参数:选择10号墙砖,=140mm,K=1.78W/(),衰减系数为0.29,延迟时间为7h.3屋面参数:选择10号保温层面,基本结构,1、混凝土板;2、架空层;3、防水层;4、找平层;5、找坡层;6、加气混凝土7、保温层8、钢筋混凝土屋面板。其中保温层为挤塑聚苯板,=40mm,K=0.59W/(),衰减系数为0.22,延迟时间为8h。4楼板参数:选择3号钢筋混凝土楼板,由面层、钢筋混凝土楼板、吊顶空间、钢板网抹灰、浊漆组成。5外窗参数:选择6mm厚度单层铝合金框架玻璃窗传热系数K=3.3W/(),内遮阳系数Cn=0.5,地点修正系数:南面北面,东面和西面,,遮挡系数。第二章负荷计算2.1负荷计算基本公式内墙、內窗、地板等其邻室为空调房间时,其室温基数差小于3℃时,不计算冷负...
