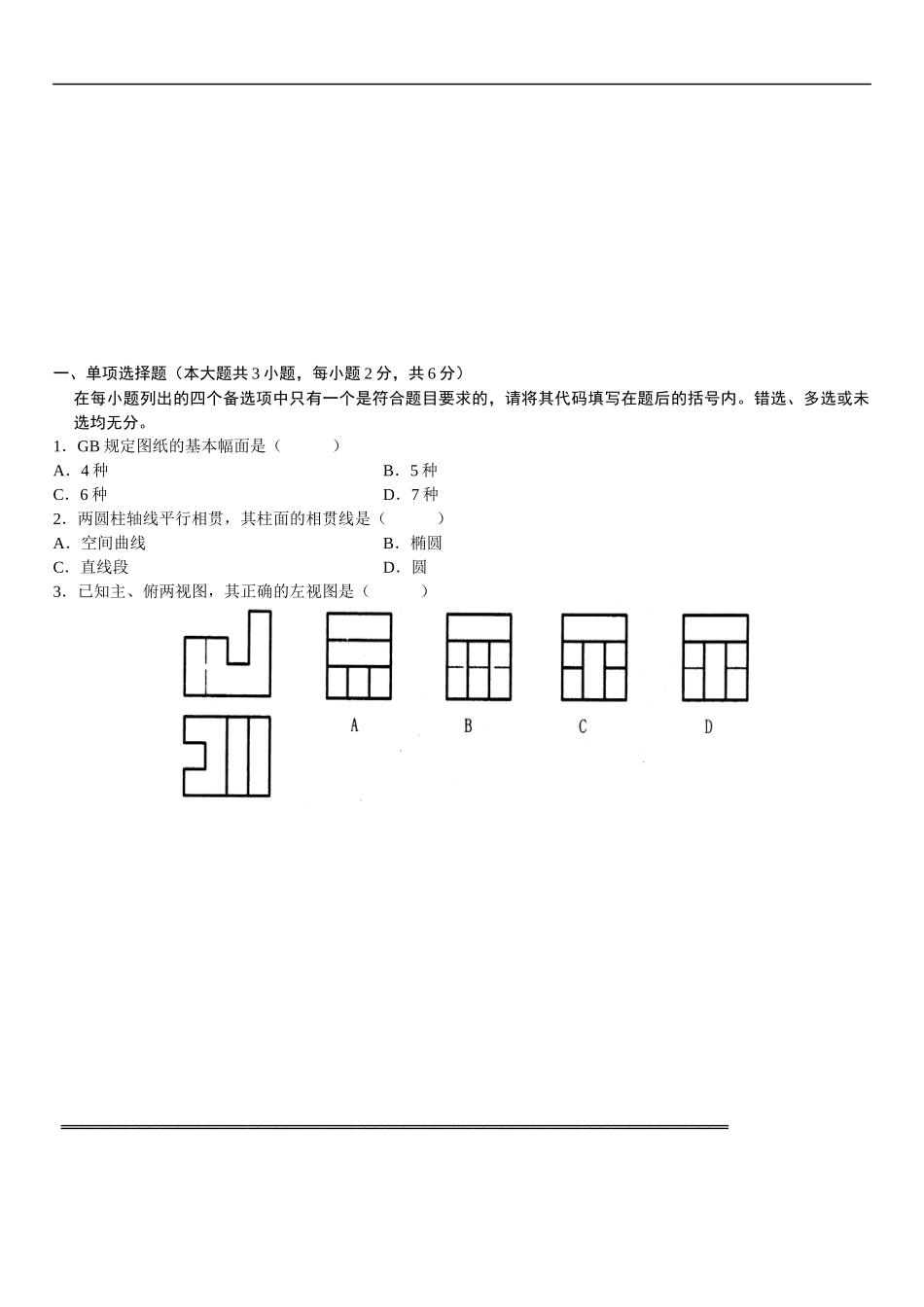

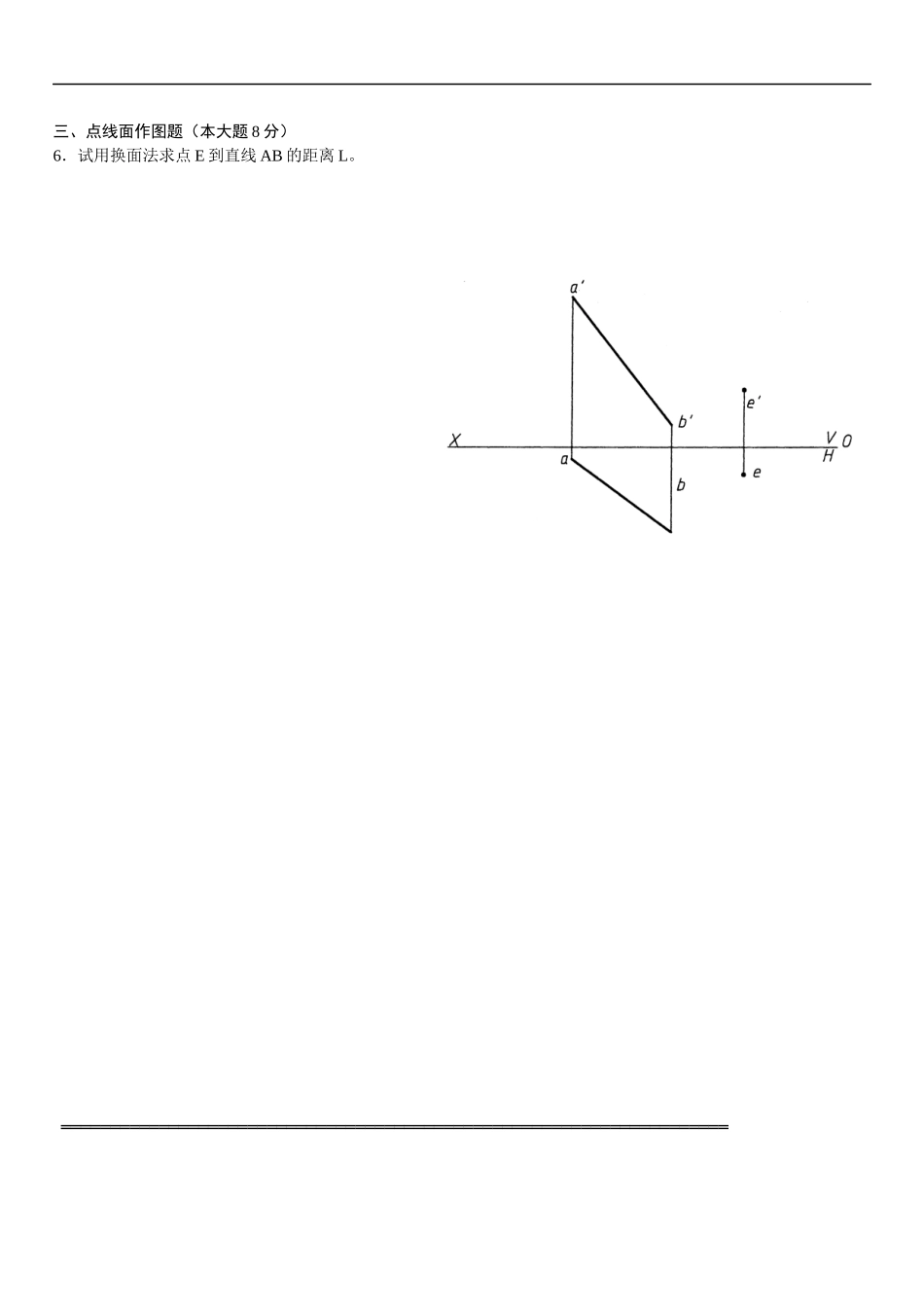

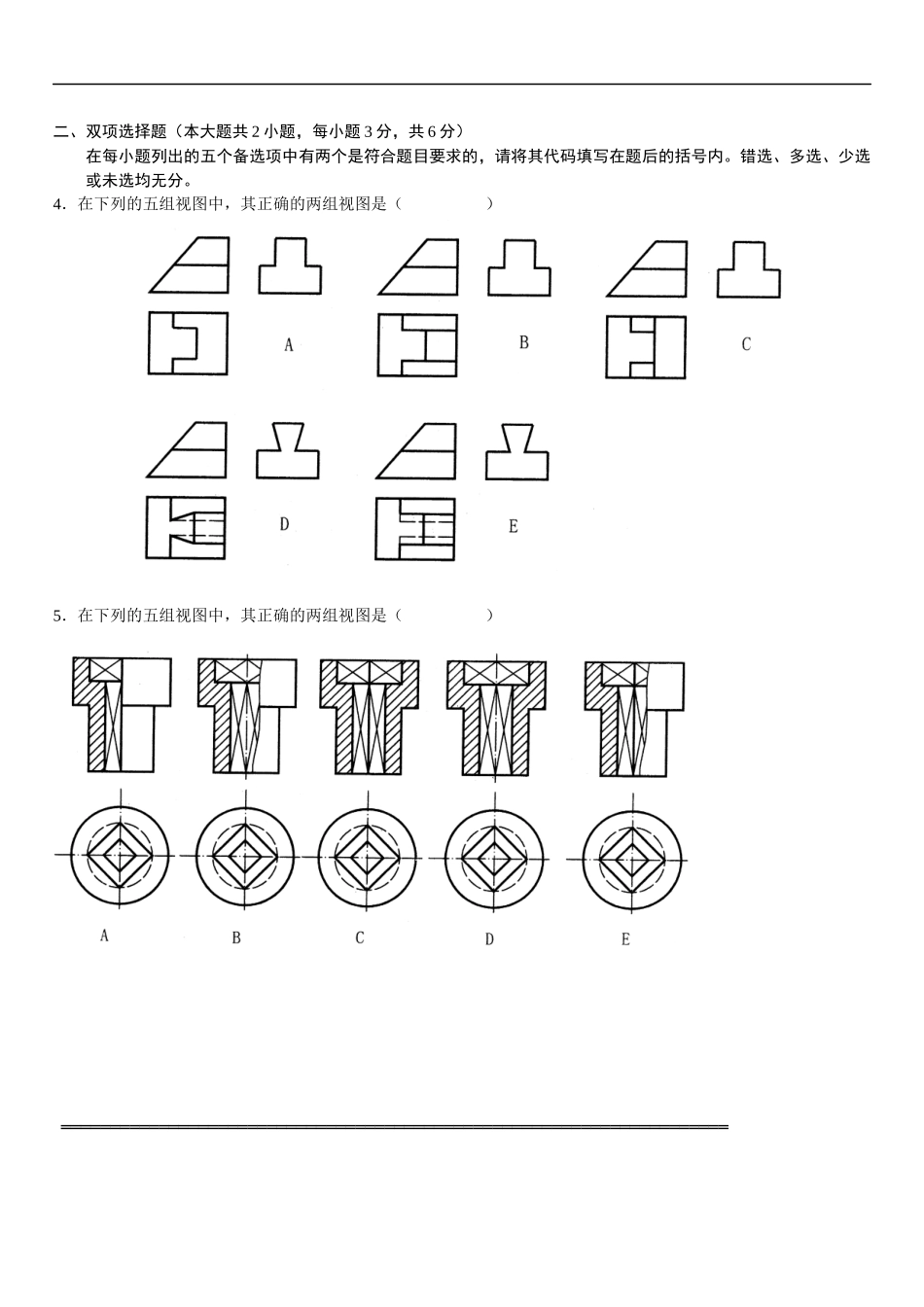

一、单项选择题（本大题共3小题，每小题2分，共6分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1．GB规定图纸的基本幅面是（）A．4种B．5种C．6种D．7种2．两圆柱轴线平行相贯，其柱面的相贯线是（）A．空间曲线B．椭圆C．直线段D．圆3．已知主、俯两视图，其正确的左视图是（）════════════════════════════════════════════════════════════════════二、双项选择题（本大题共2小题，每小题3分，共6分）在每小题列出的五个备选项中有两个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选、少选或未选均无分。4．在下列的五组视图中，其正确的两组视图是（）5．在下列的五组视图中，其正确的两组视图是（）════════════════════════════════════════════════════════════════════三、点线面作图题（本大题8分）6．试用换面法求点E到直线AB的距离L。════════════════════════════════════════════════════════════════════四、截交线作图题（本大题8分）7．已知正面投影，完成侧面投影和水平投影。════════════════════════════════════════════════════════════════════五、相贯线作图题（本大题8分）8．已知水平投影和侧面投影，完成正面投影。（用数字标出特殊点，至少作两个一般点，并保留作图线）════════════════════════════════════════════════════════════════════六、组合体作图题（本大题10分）9．已知组合体的主视图和俯视图，完成组合体的左视图。虚线不可省略。════════════════════════════════════════════════════════════════════七、组合体尺寸标注题（本大题8分）10．标注组合体中所有的定位尺寸及形体Ⅱ上的所有定形尺寸。（勿标尺寸数字）════════════════════════════════════════════════════════════════════八、表达方法作图题（本大题10分）11．根据给定的视图，将主视图补画为半剖视图，在指定位置画出全剖视的左视图。════════════════════════════════════════════════════════════════════九、标准件和常用件作图题（本大题6分）12．用螺钉将件1与件2连接起来，试补全主、俯两视图中所缺的图线。════════════════════════════════════════════════════════════════════十、计算机绘图题（本大题共3小题，其中第13小题2分，第14、15小题各4分，共10分）13．分析下列各题，在正确的答案上打勾。（1）要把画好的图形放大一倍，应该选择Zoom命令还是Scale命令？ZoomScale（2）为相交的二直线或二维多义线倒圆角，应该使用Chamfer还是Fillet命令？ChamferFillet14．根据图形的变化，在横线上填写所需要的命令，每处横线只能填写一个命令。（命令名可以写中文或英文）15．根据下面命令执行过程的提示，在座标纸上画出相应的图形。════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════════第12页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共12页十一、读装配题（见本卷11、12页）并拆画零件图（本大题共3小题，其中第16小题15分，第17小题2分，...
