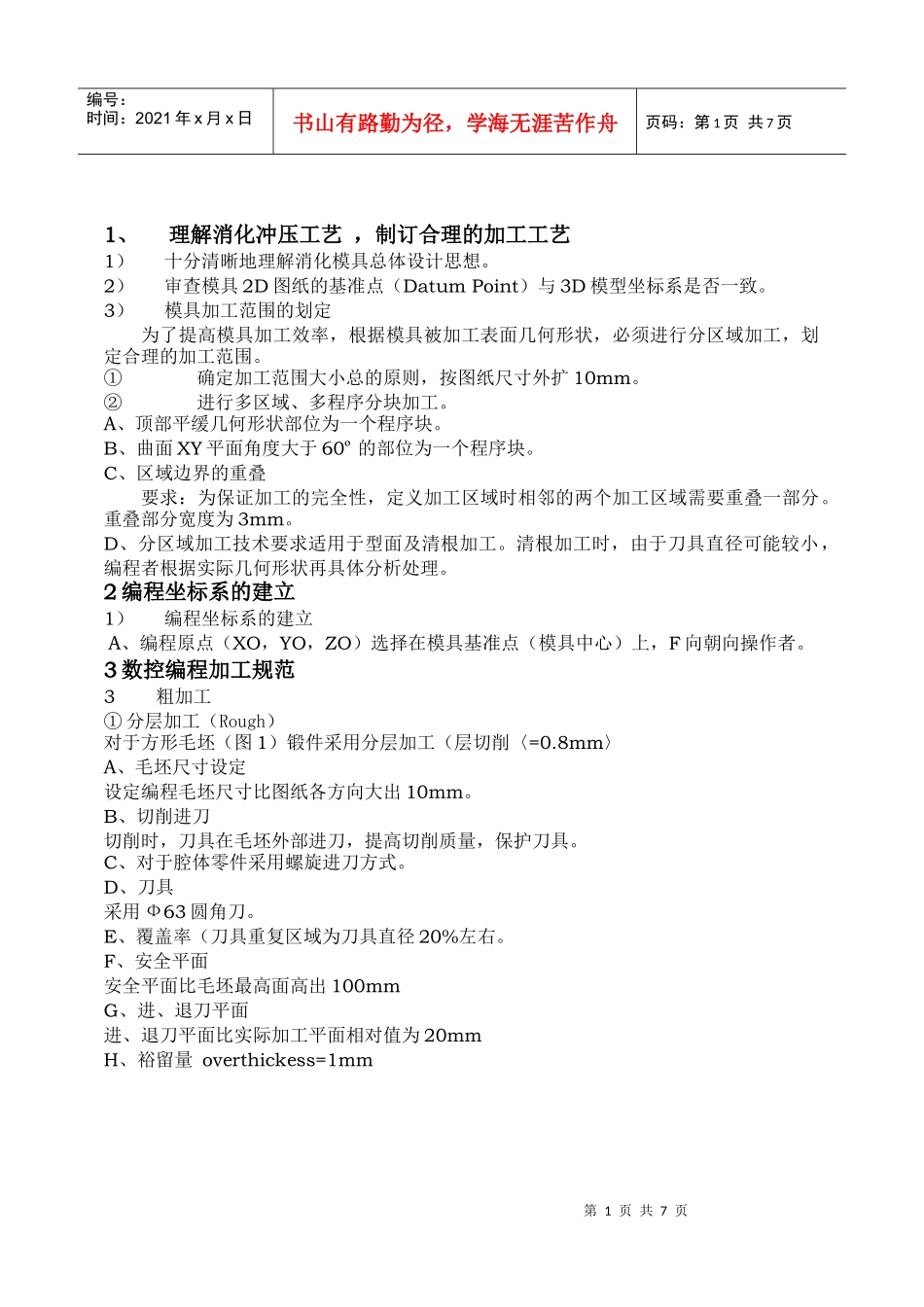

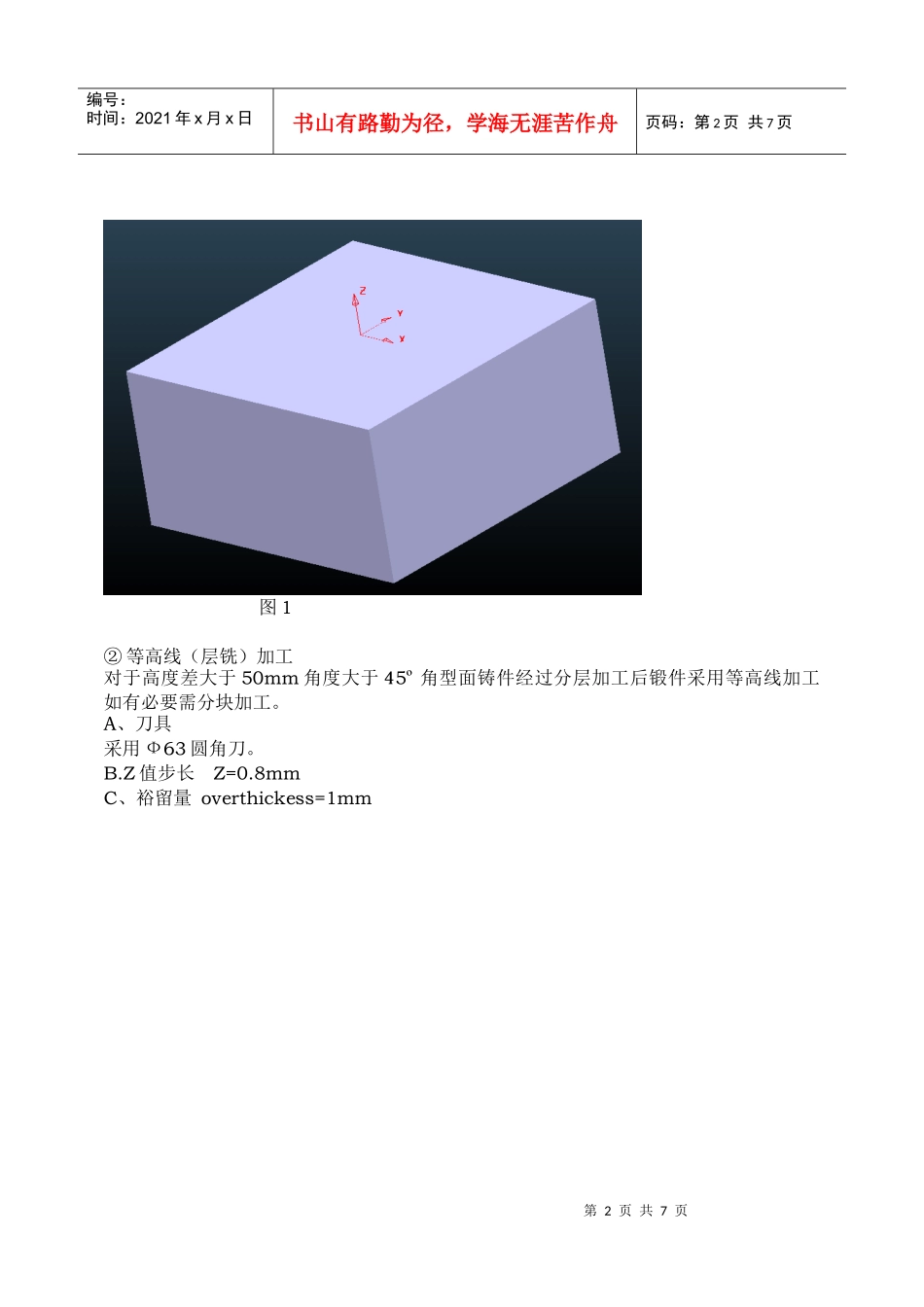

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页1、理解消化冲压工艺，制订合理的加工工艺1）十分清晰地理解消化模具总体设计思想。2）审查模具2D图纸的基准点（DatumPoint）与3D模型坐标系是否一致。3）模具加工范围的划定为了提高模具加工效率，根据模具被加工表面几何形状，必须进行分区域加工，划定合理的加工范围。①确定加工范围大小总的原则，按图纸尺寸外扩10mm。②进行多区域、多程序分块加工。A、顶部平缓几何形状部位为一个程序块。B、曲面XY平面角度大于60º的部位为一个程序块。C、区域边界的重叠要求：为保证加工的完全性，定义加工区域时相邻的两个加工区域需要重叠一部分。重叠部分宽度为3mm。D、分区域加工技术要求适用于型面及清根加工。清根加工时，由于刀具直径可能较小，编程者根据实际几何形状再具体分析处理。2编程坐标系的建立1）编程坐标系的建立A、编程原点（XO，YO，ZO）选择在模具基准点（模具中心）上，F向朝向操作者。3数控编程加工规范3粗加工①分层加工（Rough）对于方形毛坯（图1）锻件采用分层加工（层切削〈=0.8mm〉A、毛坯尺寸设定设定编程毛坯尺寸比图纸各方向大出10mm。B、切削进刀切削时，刀具在毛坯外部进刀，提高切削质量，保护刀具。C、对于腔体零件采用螺旋进刀方式。D、刀具采用Ф63圆角刀。E、覆盖率（刀具重复区域为刀具直径20%左右。F、安全平面安全平面比毛坯最高面高出100mmG、进、退刀平面进、退刀平面比实际加工平面相对值为20mmH、裕留量overthickess=1mm第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页图1②等高线（层铣）加工对于高度差大于50mm角度大于45º角型面铸件经过分层加工后锻件采用等高线加工如有必要需分块加工。A、刀具采用Ф63圆角刀。B.Z值步长Z=0.8mmC、裕留量overthickess=1mm第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页3平行加工（PALMachine）A、刀具Ф30~Ф50球头刀B、切削间距（step）cutstep=3~4mmC、加工公差（Tol）Tol=0.1D、裕留量overthickess=1mmE、安全平面（safeplane）安全平面距零件毛坯最高点100mmF、切削范围加工范围比图纸尺寸外扩10mm(二)半精加工①多笔清根加工（往复式）A、刀具Ф30球头刀B、采用顺铣切削C、裕留量overthickess=0.5mmD、切削公差（Tol）Tol=0.1mm第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页②平行加工（PALMachine）A、刀具Ф30球头刀B、切削间距（step）cutstep=3mmC、加工公差（Tol）Tol=0.05D、裕留量overthickess=0.4mmE、安全平面（safeplane）安全平面距零件毛坯最高点100mmE、切削范围加工范围比图纸尺寸外扩10mm④单笔清根加工A、刀具Ф20球头刀B、裕留量overthickess=0.1mmC、切削公差（Tol）Tol=0.1mmD、（跨步）cutsetp=0.3~0.6E、加工区域（未加工区域计算）未加工区域采用Ф30球头刀具计算，跨步方向由低处向高处切削。对于沟状环行区域，则环行下降走刀。（三）精加工1、型面加工①刀具Ф20球头刀②切削间距A、外覆盖件凸模step=0.4mm外覆盖件凹模step=0.5mmB、内覆盖件凸凹模step=0.7mm③加工公差A、外覆盖件凸模TOL=0.01B、外覆盖件凹模TOL=0.02C、内覆盖件凸凹模TOL=0.03②加工裕留量overthickess=0③安全平面（safeplane）安全平面距零件毛坯最高点100mm④采用分块式加工2、清根加工①多笔清根加工（往复式）A、刀具Ф16球头刀B、采用顺铣切削C、裕留量overthickess=0mmD、切削公差（Tol）Tol=0.02mmE、切削间距cutsetp=0.5④多笔清根加工（往复式）第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页A、刀具Ф10球头刀B、裕留量overthickess=0mmC、切削公差（Tol）Tol=0.02mmD、切削间距cutsetp=0.4⑤多笔清根加工（往复式）A、刀具Ф8球头刀B、采用顺铣切削（对称件也需保持顺铣）C、裕留量overthickess=0mmD、切削公差（Tol）Tol=0.01mmE、切削间距cutsetp=0.4⑥多笔清根加工（往复式）A、刀具Ф6球头刀B、采...
