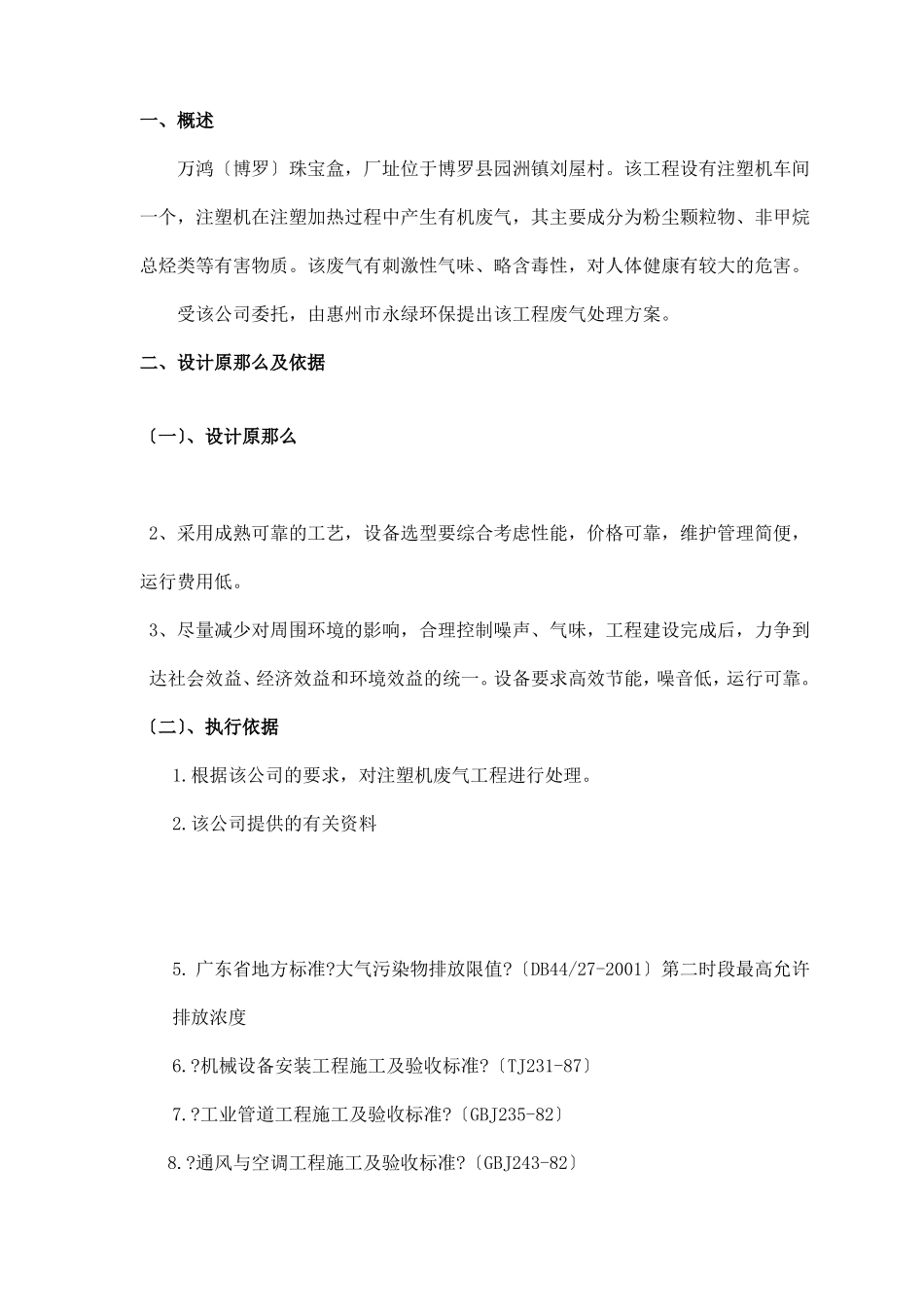

一、概述万鸿〔博罗〕珠宝盒，厂址位于博罗县园洲镇刘屋村。该工程设有注塑机车间一个，注塑机在注塑加热过程中产生有机废气，其主要成分为粉尘颗粒物、非甲烷总烃类等有害物质。该废气有刺激性气味、略含毒性，对人体健康有较大的危害。受该公司委托，由惠州市永绿环保提出该工程废气处理方案。二、设计原那么及依据〔一〕、设计原那么2、采用成熟可靠的工艺，设备选型要综合考虑性能，价格可靠，维护管理简便，运行费用低。3、尽量减少对周围环境的影响，合理控制噪声、气味，工程建设完成后，力争到达社会效益、经济效益和环境效益的统一。设备要求高效节能，噪音低，运行可靠。〔二〕、执行依据1.根据该公司的要求，对注塑机废气工程进行处理。2.该公司提供的有关资料5.广东省地方标准?大气污染物排放限值?〔DB44/27-2001〕第二时段最高允许排放浓度6.?机械设备安装工程施工及验收标准?〔TJ231-87〕7.?工业管道工程施工及验收标准?〔GBJ235-82〕8.?通风与空调工程施工及验收标准?〔GBJ243-82〕9.?建筑安装工程质量检验评定标准?〔通用机械设备安装工程〕〔TJ305—75〕10.?低压、配电装置及线路设计标准?〔GBJ54-83〕11.?通用用电设备配电标准?〔GBJ50055-93〕12.?环境工程设计手册?13．?三废处理工程技术手册?〔废气卷〕14.建设单位提供厂平面图及有关资料三、设计范围根据厂方提供的设计参数，承当该废气工程的设备制作、安装、运行调试。四、设计目标废气净化后符合广东省地方标准?大气污染物排放限值?〔DB44/27-2001〕第二时段最高允许排放浓度的要求：粉尘颗粒物≤120mg/m3非甲烷总烃类≤120mg/m3五、处理工艺的选择及流程1、工艺流程图离心风机→旋流板喷淋塔→活性炭吸附设备→达标排放↑↓活性碳请专业厂家再生或更换2、工艺说明废气中含有一定的粉尘粒物，因此在处理系统前部设置旋流板喷淋塔，去除大量粉尘，以免堵塞后面的活性炭，增加活性炭的使用寿命。同时降低废气的温度。在有机废气净化装置后部装填有大量活性炭，用以吸附废气中的三苯类有机污染物。净化后的废气经风管高空达标排放。活性炭吸附饱和后，请专业厂家再生后回用或更换新的活性炭。3、活性炭的吸附原理a.吸附现象是发生在两个不同的相界面的现象，吸附过程就是在界面上的扩散过程，是发生在固体外表的吸附，这是由于固体外表存在着剩余的吸引而引起的。吸附可分为物理吸附和化学吸附；物理吸附亦称范德华吸附，是由于吸附剂与吸附质分子之间的静电力或范德华引力导致物理吸附引起的，当固体和气体之间的分子引力大于气体分子之间的引力时，即使气体的压力低于与操作温度相对应和饱和蒸气压，气体分子也会冷凝在固体外表上，物理吸附是一种吸热过程。化学吸附亦称活性吸附，是由于吸附剂外表与吸附质分子间的化学反响力导致化学吸附，它涉及分子中化学键的破坏和重新结合，因此，化学吸附过程的吸附热较物理吸附过程大。在吸附过程中，物理吸附和化学吸附之间没有严格的界限，同一物质在较低温度下往往是化学吸附。活性炭纤维吸附以物理吸附为主，但由于外表活性剂的存在，也有一定的化学吸附作用。b.活性炭对废气吸附的特点：〔1〕、对于芳香族化合物的吸附优于对非芳香族化合物的吸附。〔2〕、对带有支键的烃类物理优于对直链烃类物质的吸附。〔3〕、对有机物中含有无机基团物质的吸附总是低于不含无机基团物质的吸附。〔4〕、对分子量大和沸点高的化合物的吸附总是高于分子量小和沸点低的化合物的吸附。〔5〕、吸附质浓度越高，吸附量也越高。〔6〕、吸附剂内外表积越大，吸附量越高。六、参数设计1、气体管道及设计风量根据我司技术人员现场堪测，结合企业提供的相关资料，现将该工程有机废气设计风量为：厂房生产车间共9台注塑机，每台风机的设计风量为2000m3/h，设计总风量为：2000m3/h×9＝18000m3/h(共三套处理系统)。考虑漏风系数及车间通风效果，实际处理风量为20000m3/h。由于有机废气处理系统需要的风压为900Pa,故需在有机废气处理设施之前18000m3/h，每套实际处理风量约为20000m3/h。2、废气净化装置说明1〕旋流板喷淋塔1台，外型尺寸Φ1500×3000mm，设计每套处理风量20000m3/h。内设...
