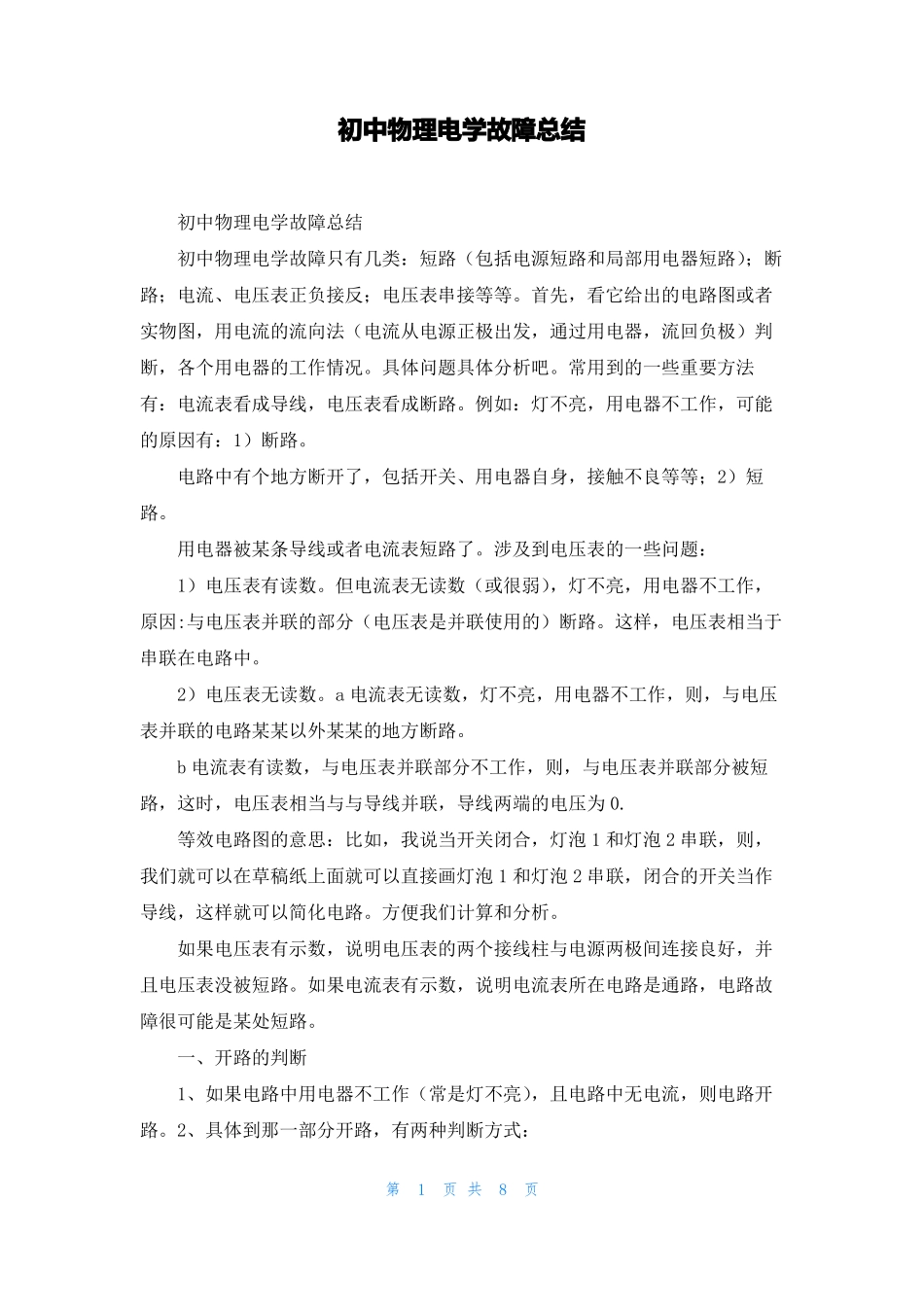

初中物理电学故障总结初中物理电学故障总结初中物理电学故障只有几类：短路（包括电源短路和局部用电器短路）；断路；电流、电压表正负接反；电压表串接等等。首先，看它给出的电路图或者实物图，用电流的流向法（电流从电源正极出发，通过用电器，流回负极）判断，各个用电器的工作情况。具体问题具体分析吧。常用到的一些重要方法有：电流表看成导线，电压表看成断路。例如：灯不亮，用电器不工作，可能的原因有：1）断路。电路中有个地方断开了，包括开关、用电器自身，接触不良等等；2）短路。用电器被某条导线或者电流表短路了。涉及到电压表的一些问题：1）电压表有读数。但电流表无读数（或很弱），灯不亮，用电器不工作，原因:与电压表并联的部分（电压表是并联使用的）断路。这样，电压表相当于串联在电路中。2）电压表无读数。a电流表无读数，灯不亮，用电器不工作，则，与电压表并联的电路某某以外某某的地方断路。b电流表有读数，与电压表并联部分不工作，则，与电压表并联部分被短路，这时，电压表相当与与导线并联，导线两端的电压为0.等效电路图的意思：比如，我说当开关闭合，灯泡1和灯泡2串联，则，我们就可以在草稿纸上面就可以直接画灯泡1和灯泡2串联，闭合的开关当作导线，这样就可以简化电路。方便我们计算和分析。如果电压表有示数，说明电压表的两个接线柱与电源两极间连接良好，并且电压表没被短路。如果电流表有示数，说明电流表所在电路是通路，电路故障很可能是某处短路。一、开路的判断1、如果电路中用电器不工作（常是灯不亮），且电路中无电流，则电路开路。2、具体到那一部分开路，有两种判断方式：第1页共8页①把电压表分别和各处并联，则有示数且比较大（常表述为等于电源电压）则电压表两接线柱之间的电路开路（电源除外）；②把电流表分别与各部分并联，如其他部分能正常工作，电流表有电流，则当时与电流表并联的部分断开了。（适用于多用电器串联电路）二、短路的判断1、串联电路或者串联部分中一部分用电器不能正常工作，其他部分用电器能正常工作，则不能正常工作的部分短路。2、把电压表分别和各部分并联，导线部分的电压为零表示导线正常，如某一用电器两端的电压为零，则此用电器短路。※根据近几年中考物理中出现的电路故障，总结几条解决这类问题的常用的主要判断方法：“症状”1：用电器不工作。诊断：（1）若题中电路是串联电路，看其它用电器能否工作，如果所有用电器均不能工作，说明可能某处发生了断路；如果其它用电器仍在工作，说明该用电器被短路了。（2）若题中电路是并联电路，如果所有用电器均不工作，说明干路发生了断路；如果其它用电器仍在工作，说明该用电器所在的支路断路。“症状”2：电压表示数为零。诊断：（1）电压表的两接线柱到电源两极之间的电路断路；（2）电压表的两接线柱间被短路。“症状”3：电流表示数为零。诊断：（1）电流表所在的电路与电源两极构成的回路上有断路。（2）电流表所在电路电阻非常大，导致电流过小，电流表的指针几乎不动（如有电压表串联在电路中）。（3）电流表被短路。“症状”4：电流表被烧坏。诊断：（1）电流表所在的电路与电源两极间直接构成了回路，即发生了短路。（2）电流表选用的量程不当。三、归纳：串联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V.串联电路中，短路部位的电压等于0V，其它完好部位两端有电压，且电压之和等于电源电压。不管“短路、断路”成因是多么复杂，其实质却很简单，我们可以认为第2页共8页“短路”的用电器实质就是电阻很小，相当于一根导线，“断路”的用电器实质就是电流无法通过相当于断开的电键。在分析中用导线代替“短路”的用电器，用断开的电键代替“断路”的用电器，往往会收到意想不到的效果。形成故障的原因很多，比如“短路”有可能是用电器两个接线柱碰线造成，也可能是电流过大导致某些用电器内部击穿，电阻为零；“断路”有可能是导线与用电器接触不良造成，也可能是电流过大将用电器某些部分烧断造成。联电路中，断路部位的电压等于电源电压，其它完好部位两端电压为0V.串联电路中，短路部位的电压等于0V，其...
