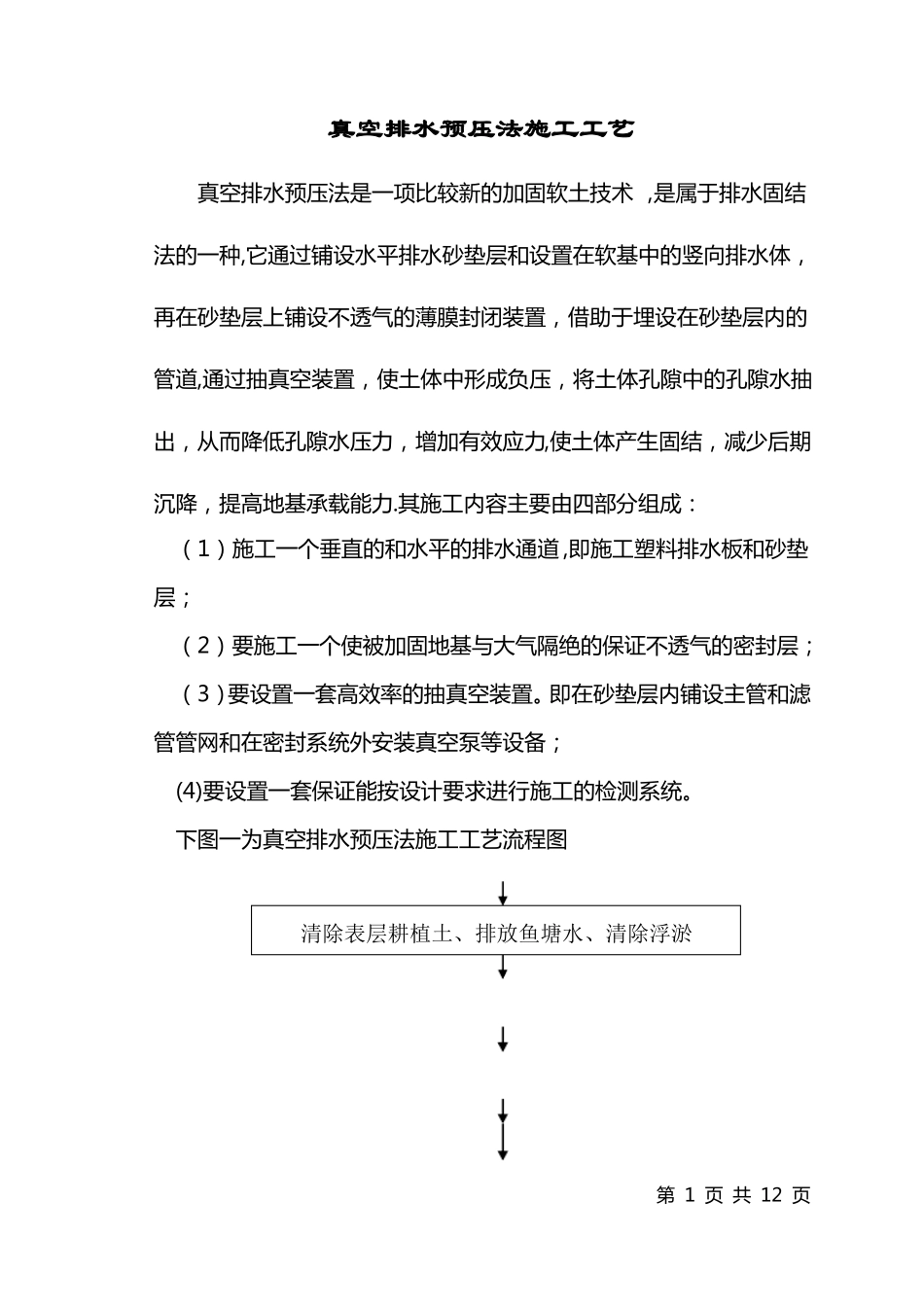

真空排水预压法施工工艺真空排水预压法是一项比较新的加固软土技术,是属于排水固结法的一种,它通过铺设水平排水砂垫层和设置在软基中的竖向排水体，再在砂垫层上铺设不透气的薄膜封闭装置，借助于埋设在砂垫层内的管道,通过抽真空装置，使土体中形成负压，将土体孔隙中的孔隙水抽出，从而降低孔隙水压力，增加有效应力,使土体产生固结，减少后期沉降，提高地基承载能力.其施工内容主要由四部分组成：（1）施工一个垂直的和水平的排水通道,即施工塑料排水板和砂垫层；（2）要施工一个使被加固地基与大气隔绝的保证不透气的密封层；（3）要设置一套高效率的抽真空装置。即在砂垫层内铺设主管和滤管管网和在密封系统外安装真空泵等设备；(4)要设置一套保证能按设计要求进行施工的检测系统。下图一为真空排水预压法施工工艺流程图第1页共12页清除表层耕植土、排放鱼塘水、清除浮淤打设塑料排水板铺设第二层20cm厚砂垫层，挖密封沟主管和支滤管的加工开挖真空管路沟槽及主、支滤管的铺设和抽真空设备的安装与真空度测头的埋设补漏开挖密封沟铺设第一层土工布出膜连接真空泵系统、回填密封沟铺设二层密封膜设置沉降观测标、侧向位移桩并测量预压前的标高不良试抽真空、检查密封系统性能铺设第三层40cm砂垫层（设计要求真空预压完成后才进行此道工序）铺设第二层土工布接下图接上图80Kpa进行真空预压，维持真空度以上达90~120天（图1）真空预压施工工艺流程图一、施工前的准备工作1、要做好充分的技术准备，包括收集并熟悉与本工程项目有关的技术规程、规范及地质情况，了解设计意图，掌握设计图纸的技术要求第2页共12页根据沉降观测推算土体固结度达到90%即可停机卸泵继续观测边桩位移和地面沉降结束和各项技术参数,对施工现场的现状要调查清楚等，正式开工前组织技术交底。2、按施工合同要求组织施工机械设备进场,并认真进行检查和调试，对计量设备仪器按现定要求送检标定，保证机械设备完好率。3、按设计要求选购有关材料，对购置的各种材料按施工进度要求分批分期到位，除具有“三证”外，尚需会同监理工程师抽样送检,合格后方能使用(如塑料排水板每10万米为一批次送样检验)。4、根据设计要求，有计划的提前对管衬的加工,如支滤管打孔,制作滤膜套等。5、根据场地的地层情况和设计要求选用塑料排水板施工机械。因本标段地层承载力较低，故选用静压式插板机。导架高度必须在m，打插能力满足打设深度要求。6、修建生产、生活用临时设施,规划施工便道和生产用电，根据现场具体情况，修建必要的临时工棚、仓库、料场、加工车间等临时建筑。7、根据设计单位提供的控制桩、复测线路中线、水准基点及放出路堤坡脚边桩.8、疏导、抽排施工场地内的地表水和清除地面浮淤、种植土以及地表的杂草树根。9、按照设计要求平整场地。二、排水系统的施工1、场地平整。第3页共12页1-1根据设计图纸测设地基处理边线桩；1-2对地基处理范围内的耕植土、树根、浮泥、砖石及障碍物等进行清除；1-3场地内如有积水要分区分块挖沟排干、晾、晒；1-4场地原则上做成中间略高、两边稍低约1％的横坡。.1—5场地平整后要进行高程测量，每隔30～40m测一个断面，边、中、边不小于3点站场内不少于5点,要做好记录。2、砂垫层施工。根据设计要求，本工程的砂垫层总厚度为80cm，其中密封膜以下为砂垫层为40cm主要起水平排水和传递真空度的双重作用。密封膜上的40cm厚的砂垫层为保护密封膜设置的。2—1砂垫层用砂质量要求：一般采用干净的中、粗砂，其技术指标须满足设计和规范要求砂层的渗透系数不小于1x10-2cm/s，含泥质不大于5％。2-2作为水平排水通道的砂垫层，厚度为40cm，本次施工分两层填筑，第一层先铺填20cm，整平，适当压，经监理验收合格后。按设计要求再铺设第二层20cm厚砂垫层。2-3砂垫层检测要求及质量标准如下表(见铁路验收标准）。砂垫层检测项目及质量标准序号12项目允许偏差检验数量每100m检查5点每100m检查3点检测仪器尺量尺量厚度设计值±2cm宽度设计值±5cm第4页共12页3、塑料排水板施工。3—1塑料排水板施工工艺流程：塑料排水板施工工艺是真空预压中的关键工序，直接关系到真空预压的效果，须严格控制...
