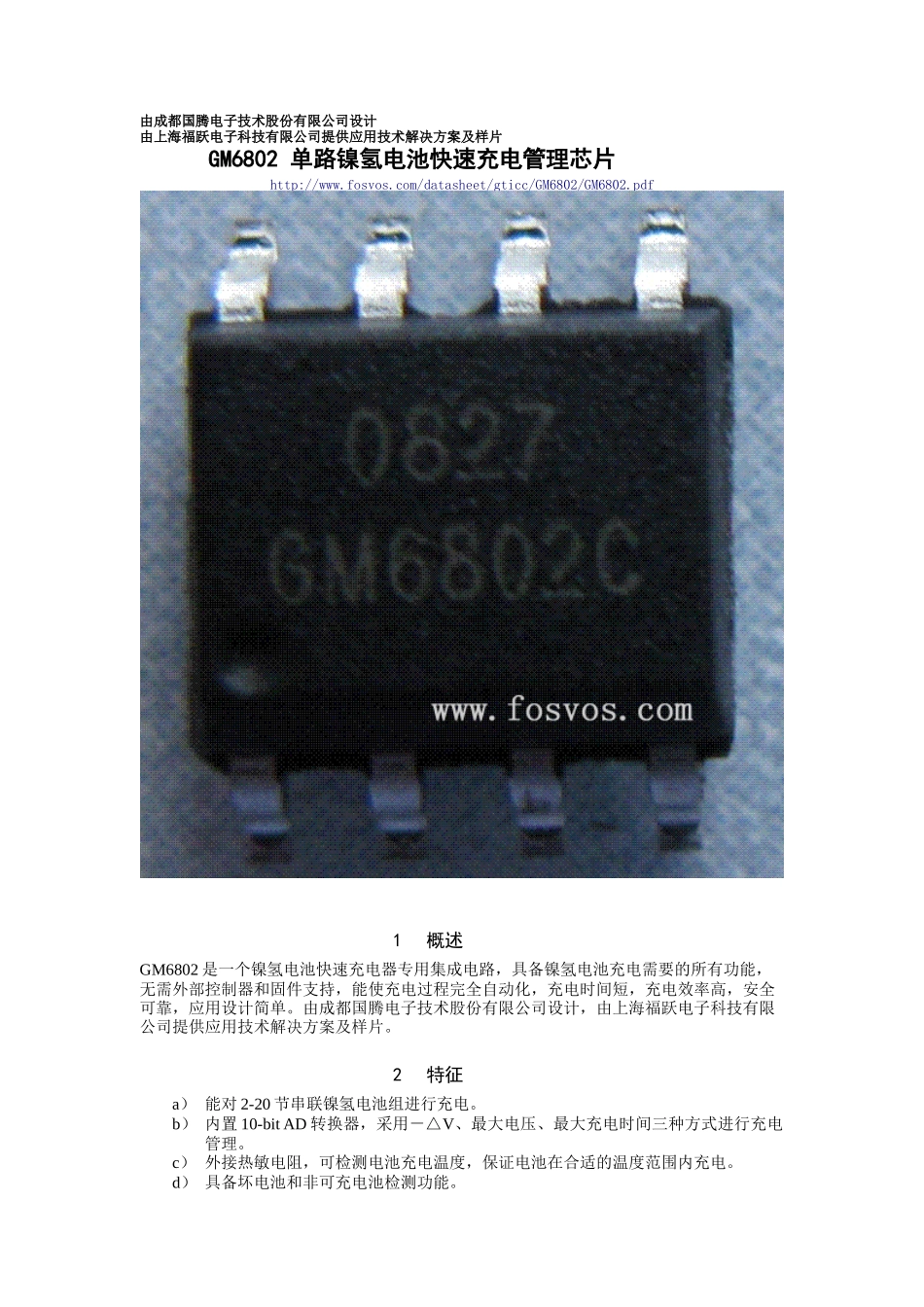

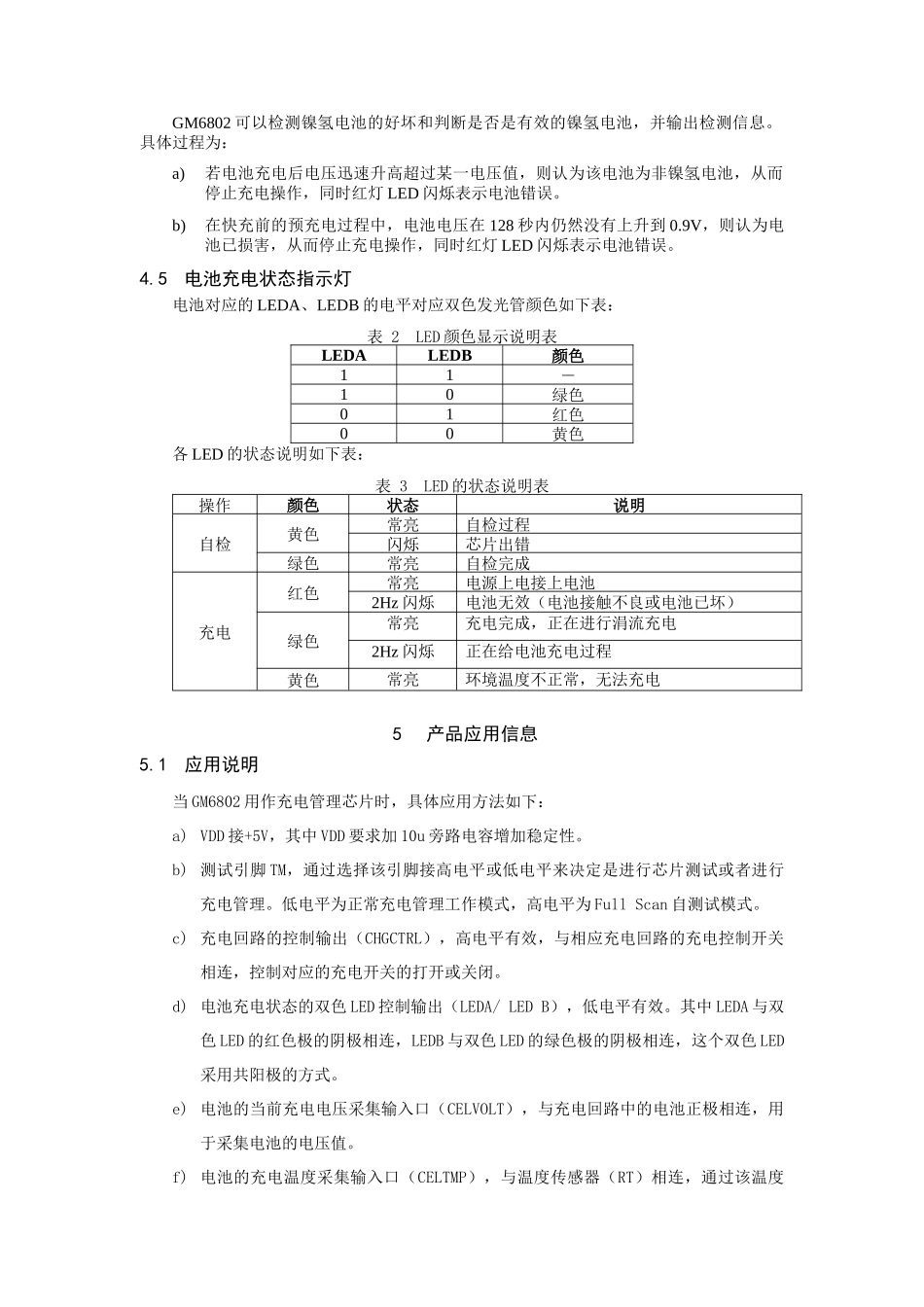

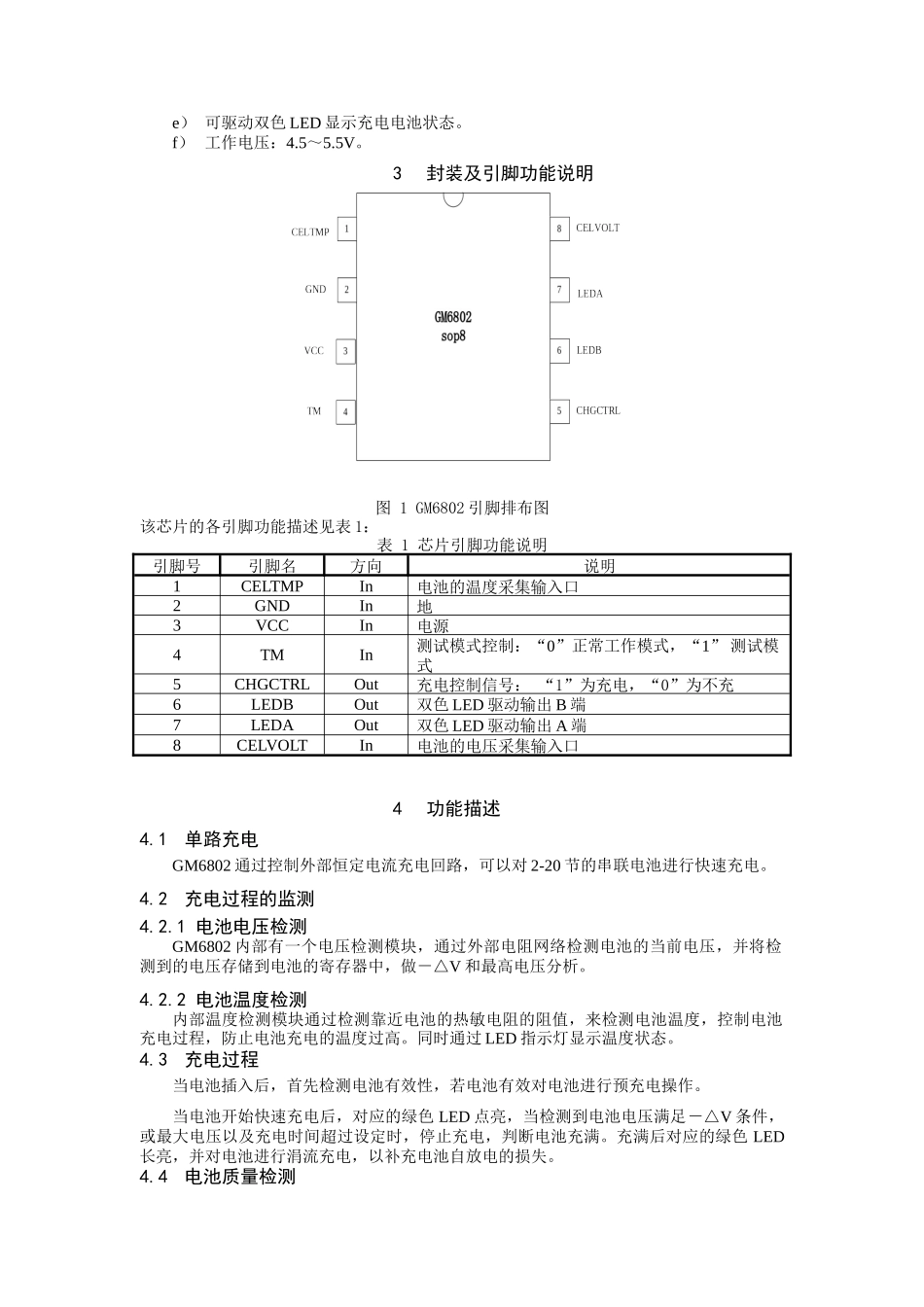

由成都国腾电子技术股份有限公司设计由上海福跃电子科技有限公司提供应用技术解决方案及样片GM6802单路镍氢电池快速充电管理芯片http://www.fosvos.com/datasheet/gticc/GM6802/GM6802.pdf1概述GM6802是一个镍氢电池快速充电器专用集成电路，具备镍氢电池充电需要的所有功能，无需外部控制器和固件支持，能使充电过程完全自动化，充电时间短，充电效率高，安全可靠，应用设计简单。由成都国腾电子技术股份有限公司设计，由上海福跃电子科技有限公司提供应用技术解决方案及样片。2特征a）能对2-20节串联镍氢电池组进行充电。b）内置10-bitAD转换器，采用－△V、最大电压、最大充电时间三种方式进行充电管理。c）外接热敏电阻，可检测电池充电温度，保证电池在合适的温度范围内充电。d）具备坏电池和非可充电池检测功能。e）可驱动双色LED显示充电电池状态。f）工作电压：4.5～5.5V。3封装及引脚功能说明图1GM6802引脚排布图该芯片的各引脚功能描述见表1：表1芯片引脚功能说明引脚号引脚名方向说明1CELTMPIn电池的温度采集输入口2GNDIn地3VCCIn电源4TMIn测试模式控制：“0”正常工作模式，“1”测试模式5CHGCTRLOut充电控制信号：“1”为充电，“0”为不充6LEDBOut双色LED驱动输出B端7LEDAOut双色LED驱动输出A端8CELVOLTIn电池的电压采集输入口4功能描述4.1单路充电GM6802通过控制外部恒定电流充电回路，可以对2-20节的串联电池进行快速充电。4.2充电过程的监测4.2.1电池电压检测GM6802内部有一个电压检测模块，通过外部电阻网络检测电池的当前电压，并将检测到的电压存储到电池的寄存器中，做－△V和最高电压分析。4.2.2电池温度检测内部温度检测模块通过检测靠近电池的热敏电阻的阻值，来检测电池温度，控制电池充电过程，防止电池充电的温度过高。同时通过LED指示灯显示温度状态。4.3充电过程当电池插入后，首先检测电池有效性，若电池有效对电池进行预充电操作。当电池开始快速充电后，对应的绿色LED点亮，当检测到电池电压满足－△V条件，或最大电压以及充电时间超过设定时，停止充电，判断电池充满。充满后对应的绿色LED长亮，并对电池进行涓流充电，以补充电池自放电的损失。4.4电池质量检测GM6802可以检测镍氢电池的好坏和判断是否是有效的镍氢电池，并输出检测信息。具体过程为：a)若电池充电后电压迅速升高超过某一电压值，则认为该电池为非镍氢电池，从而停止充电操作，同时红灯LED闪烁表示电池错误。b)在快充前的预充电过程中，电池电压在128秒内仍然没有上升到0.9V，则认为电池已损害，从而停止充电操作，同时红灯LED闪烁表示电池错误。4.5电池充电状态指示灯电池对应的LEDA、LEDB的电平对应双色发光管颜色如下表：表2LED颜色显示说明表LEDALEDB颜色11－10绿色01红色00黄色各LED的状态说明如下表：表3LED的状态说明表操作颜色状态说明自检黄色常亮自检过程闪烁芯片出错绿色常亮自检完成充电红色常亮电源上电接上电池2Hz闪烁电池无效（电池接触不良或电池已坏）绿色常亮充电完成，正在进行涓流充电2Hz闪烁正在给电池充电过程黄色常亮环境温度不正常，无法充电5产品应用信息5.1应用说明当GM6802用作充电管理芯片时，具体应用方法如下：a)VDD接+5V，其中VDD要求加10u旁路电容增加稳定性。b)测试引脚TM，通过选择该引脚接高电平或低电平来决定是进行芯片测试或者进行充电管理。低电平为正常充电管理工作模式，高电平为FullScan自测试模式。c)充电回路的控制输出（CHGCTRL），高电平有效，与相应充电回路的充电控制开关相连，控制对应的充电开关的打开或关闭。d)电池充电状态的双色LED控制输出（LEDA/LEDB），低电平有效。其中LEDA与双色LED的红色极的阴极相连，LEDB与双色LED的绿色极的阴极相连，这个双色LED采用共阳极的方式。e)电池的当前充电电压采集输入口（CELVOLT），与充电回路中的电池正极相连，用于采集电池的电压值。f)电池的充电温度采集输入口（CELTMP），与温度传感器（RT）相连，通过该温度传感器采集相应的电池温度。5.2热敏电阻的选择热敏电阻是GM6802应用系统电路中采集温度的关键元件。热敏电阻的选型要求按照应用电路图2(热敏电阻应用电路图)测得的电压V...
