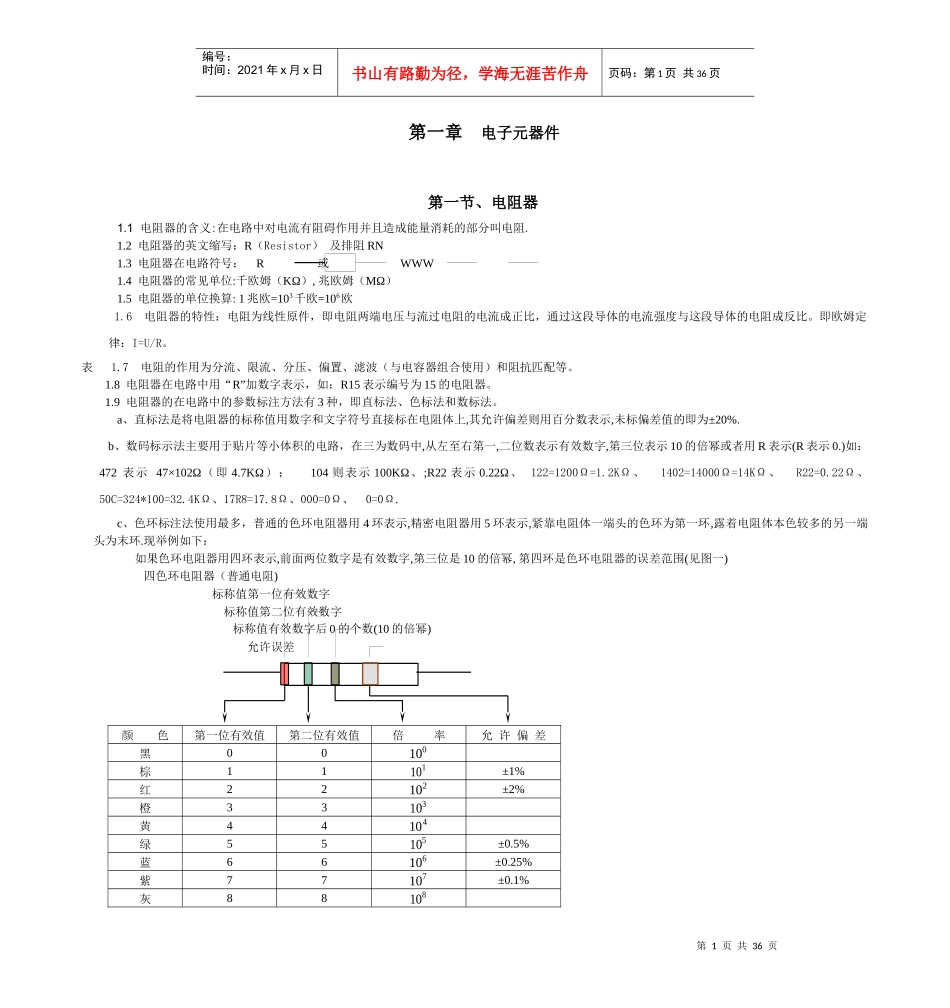

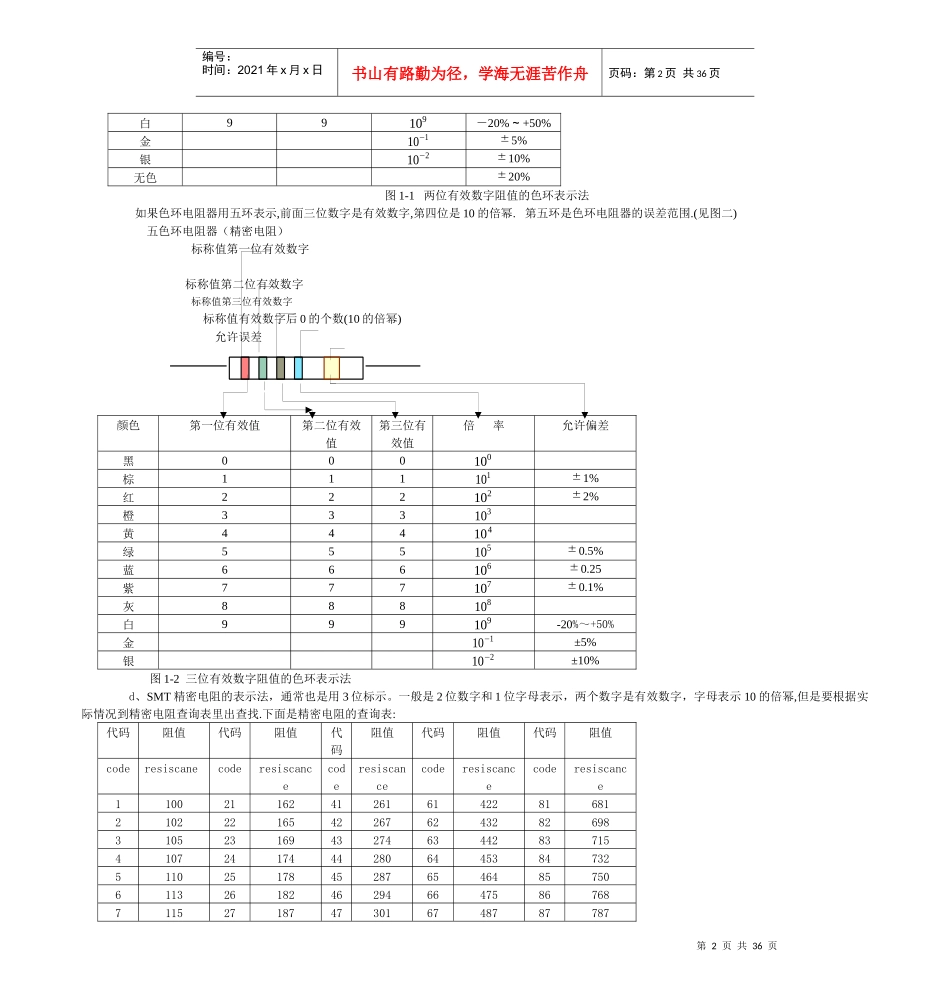

第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共36页第一章电子元器件第一节、电阻器1.1电阻器的含义:在电路中对电流有阻碍作用并且造成能量消耗的部分叫电阻.1.2电阻器的英文缩写：R（Resistor）及排阻RN1.3电阻器在电路符号：R或WWW1.4电阻器的常见单位:千欧姆（KΩ）,兆欧姆（MΩ）1.5电阻器的单位换算:1兆欧=103千欧=106欧1.6电阻器的特性：电阻为线性原件，即电阻两端电压与流过电阻的电流成正比，通过这段导体的电流强度与这段导体的电阻成反比。即欧姆定律：I=U/R。表1.7电阻的作用为分流、限流、分压、偏置、滤波（与电容器组合使用）和阻抗匹配等。1.8电阻器在电路中用“R”加数字表示，如：R15表示编号为15的电阻器。1.9电阻器的在电路中的参数标注方法有3种，即直标法、色标法和数标法。a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472表示47×102Ω（即4.7KΩ）；104则表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、1402=14000Ω=14KΩ、R22=0.22Ω、50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、0=0Ω.c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂,第四环是色环电阻器的误差范围(见图一)四色环电阻器（普通电阻)标称值第一位有效数字标称值第二位有效数字标称值有效数字后0的个数(10的倍幂)允许误差颜色第一位有效值第二位有效值倍率允许偏差黑00100棕11101±1%红22102±2%橙33103黄44104绿55105±0.5%蓝66106±0.25%紫77107±0.1%灰88108第2页共36页第1页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共36页白99109―20%~+50%金10−1±5%银10−2±10%无色±20%图1-1两位有效数字阻值的色环表示法如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂.第五环是色环电阻器的误差范围.(见图二)五色环电阻器（精密电阻）标称值第一位有效数字标称值第二位有效数字标称值第三位有效数字标称值有效数字后0的个数(10的倍幂)允许误差颜色第一位有效值第二位有效值第三位有效值倍率允许偏差黑000100棕111101±1%红222102±2%橙333103黄444104绿555105±0.5%蓝666106±0.25紫777107±0.1%灰888108白999109-20%～+50%金10−1±5%银10−2±10%图1-2三位有效数字阻值的色环表示法d、SMT精密电阻的表示法，通常也是用3位标示。一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,但是要根据实际情况到精密电阻查询表里出查找.下面是精密电阻的查询表:代码阻值代码阻值代码阻值代码阻值代码阻值coderesiscanecoderesiscancecoderesiscancecoderesiscancecoderesiscance110021162412616142281681210222165422676243282698310523169432746344283715410724174442806445384732511025178452876546485750611326182462946647586768711527187473016748787787第3页共36页第2页共36页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共36页8118281914830968499888069121290.19649316695118982510124302005032470523908451112731320551332715369186612130322105234072549928871313333215533487356293909141373422154357745769493115140352265536575590949811614336232563747660495953171473723757383/388776199697618150382435839278634969761915439249594027964920153402556041280665symbolABCDEFGHXYZmultipliers10010110210310410510610710-110-210-31.10SMT电阻的尺寸表示：用长和宽表示（如0201，0603，0805，1206等，具体如02表示长为0.02英寸宽为0.01英寸）。1.11一般情况下电阻在电路中有两种接法:串联接法和并联接法电阻的计算：R1R1R2R2串连：并联：R=R1+R2R=1/R1+1/R21.12...
