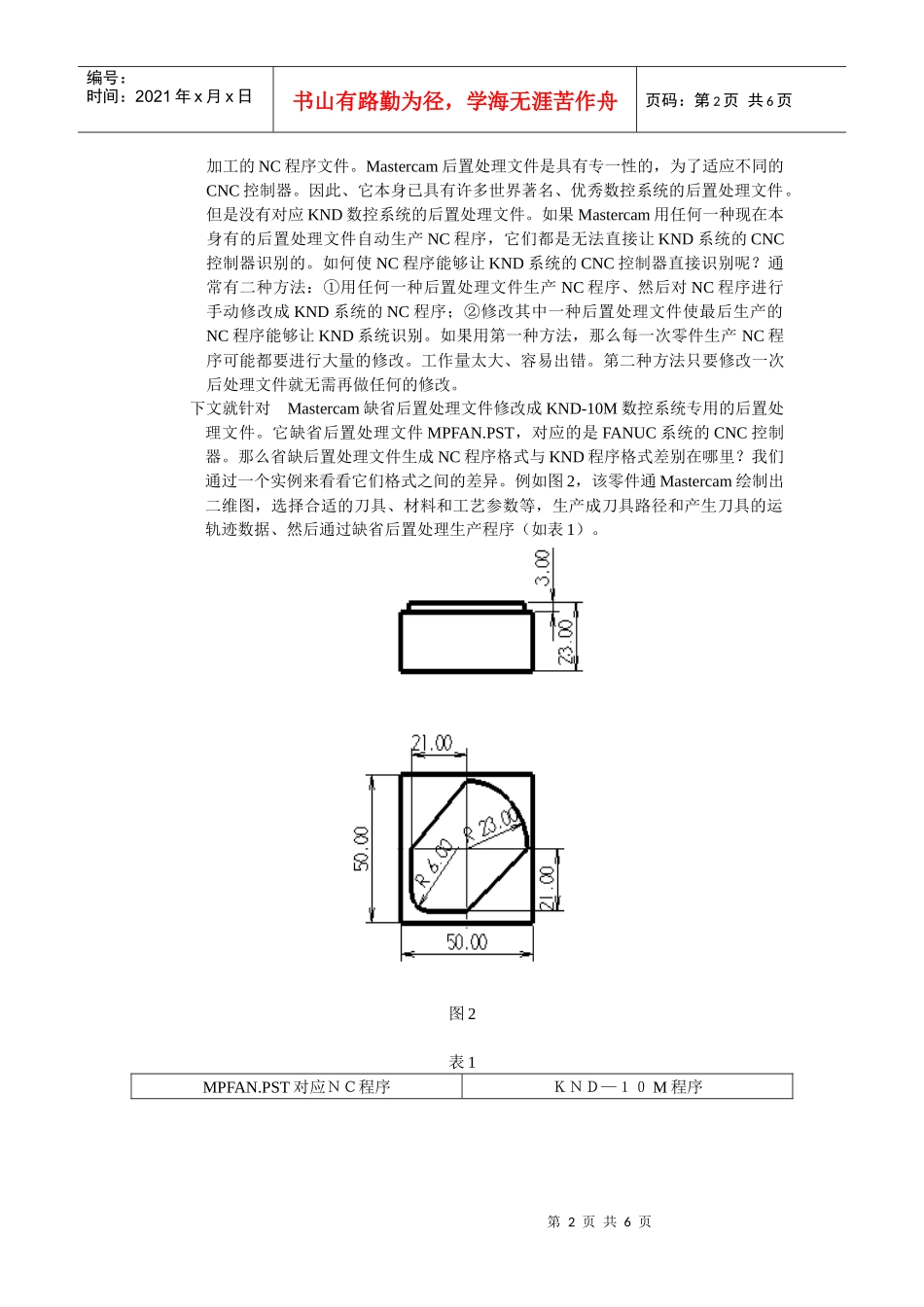

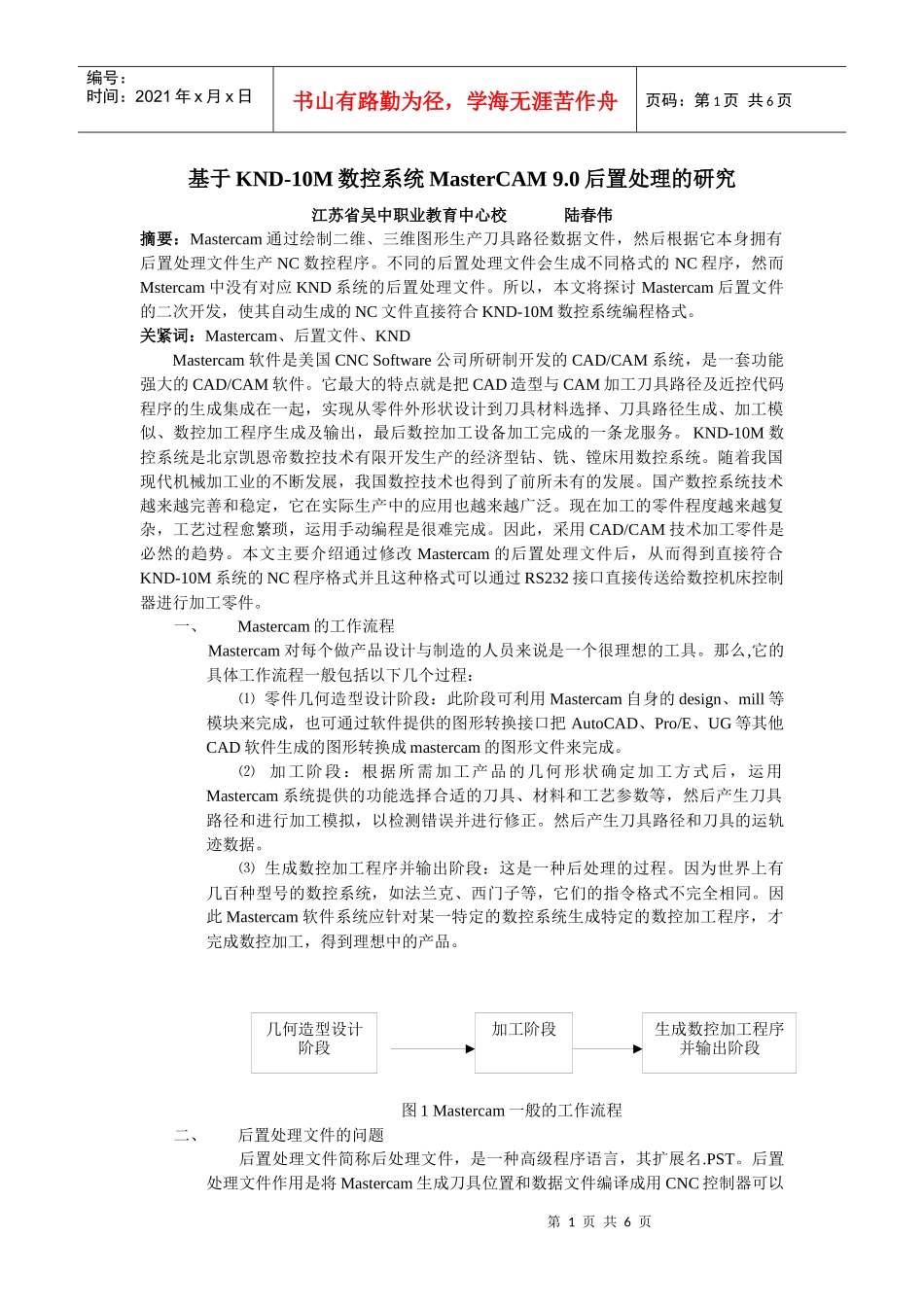

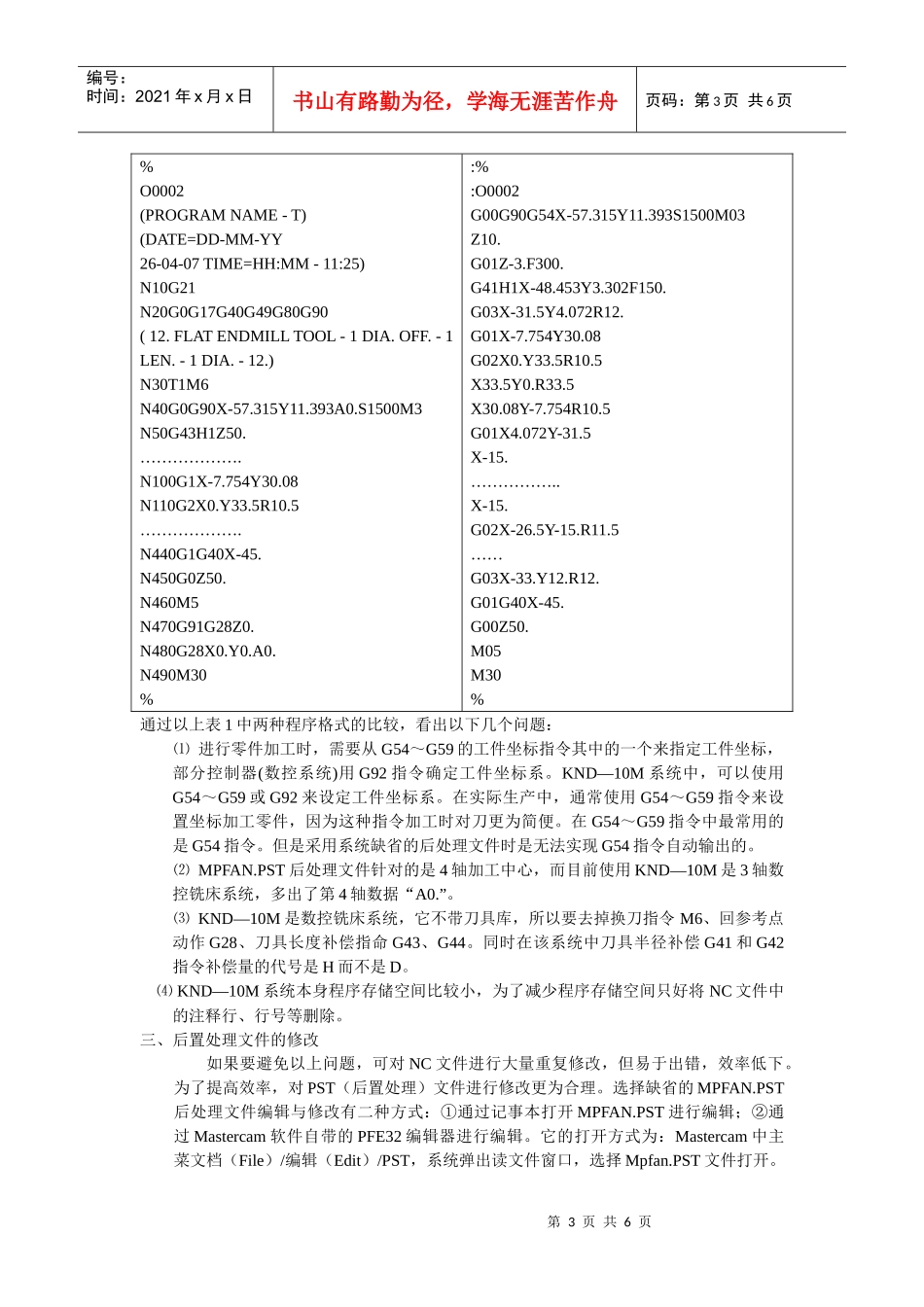

第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共6页基于KND-10M数控系统MasterCAM9.0后置处理的研究江苏省吴中职业教育中心校陆春伟摘要：Mastercam通过绘制二维、三维图形生产刀具路径数据文件，然后根据它本身拥有后置处理文件生产NC数控程序。不同的后置处理文件会生成不同格式的NC程序，然而Mstercam中没有对应KND系统的后置处理文件。所以，本文将探讨Mastercam后置文件的二次开发，使其自动生成的NC文件直接符合KND-10M数控系统编程格式。关紧词：Mastercam、后置文件、KNDMastercam软件是美国CNCSoftware公司所研制开发的CAD/CAM系统，是一套功能强大的CAD/CAM软件。它最大的特点就是把CAD造型与CAM加工刀具路径及近控代码程序的生成集成在一起，实现从零件外形状设计到刀具材料选择、刀具路径生成、加工模似、数控加工程序生成及输出，最后数控加工设备加工完成的一条龙服务。KND-10M数控系统是北京凯恩帝数控技术有限开发生产的经济型钻、铣、镗床用数控系统。随着我国现代机械加工业的不断发展，我国数控技术也得到了前所未有的发展。国产数控系统技术越来越完善和稳定，它在实际生产中的应用也越来越广泛。现在加工的零件程度越来越复杂，工艺过程愈繁琐，运用手动编程是很难完成。因此，采用CAD/CAM技术加工零件是必然的趋势。本文主要介绍通过修改Mastercam的后置处理文件后，从而得到直接符合KND-10M系统的NC程序格式并且这种格式可以通过RS232接口直接传送给数控机床控制器进行加工零件。一、Mastercam的工作流程Mastercam对每个做产品设计与制造的人员来说是一个很理想的工具。那么,它的具体工作流程一般包括以下几个过程：⑴零件几何造型设计阶段：此阶段可利用Mastercam自身的design、mill等模块来完成，也可通过软件提供的图形转换接口把AutoCAD、Pro/E、UG等其他CAD软件生成的图形转换成mastercam的图形文件来完成。⑵加工阶段：根据所需加工产品的几何形状确定加工方式后，运用Mastercam系统提供的功能选择合适的刀具、材料和工艺参数等，然后产生刀具路径和进行加工模拟，以检测错误并进行修正。然后产生刀具路径和刀具的运轨迹数据。⑶生成数控加工程序并输出阶段：这是一种后处理的过程。因为世界上有几百种型号的数控系统，如法兰克、西门子等，它们的指令格式不完全相同。因此Mastercam软件系统应针对某一特定的数控系统生成特定的数控加工程序，才完成数控加工，得到理想中的产品。图1Mastercam一般的工作流程二、后置处理文件的问题后置处理文件简称后处理文件，是一种高级程序语言，其扩展名.PST。后置处理文件作用是将Mastercam生成刀具位置和数据文件编译成用CNC控制器可以几何造型设计阶段加工阶段生成数控加工程序并输出阶段第2页共6页第1页共6页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共6页加工的NC程序文件。Mastercam后置处理文件是具有专一性的，为了适应不同的CNC控制器。因此、它本身已具有许多世界著名、优秀数控系统的后置处理文件。但是没有对应KND数控系统的后置处理文件。如果Mastercam用任何一种现在本身有的后置处理文件自动生产NC程序，它们都是无法直接让KND系统的CNC控制器识别的。如何使NC程序能够让KND系统的CNC控制器直接识别呢？通常有二种方法：①用任何一种后置处理文件生产NC程序、然后对NC程序进行手动修改成KND系统的NC程序；②修改其中一种后置处理文件使最后生产的NC程序能够让KND系统识别。如果用第一种方法，那么每一次零件生产NC程序可能都要进行大量的修改。工作量太大、容易出错。第二种方法只要修改一次后处理文件就无需再做任何的修改。下文就针对Mastercam缺省后置处理文件修改成KND-10M数控系统专用的后置处理文件。它缺省后置处理文件MPFAN.PST，对应的是FANUC系统的CNC控制器。那么省缺后置处理文件生成NC程序格式与KND程序格式差别在哪里？我们通过一个实例来看看它们格式之间的差异。例如图2，该零件通Mastercam绘制出二维图，选择合适的刀具、材料和工艺参数等，生产成刀具路径和产生刀具的运轨迹数据、然后通过缺省后置处理生产程序（如...
