广电大厦暖卫工程设计技术标VIP专享VIP免费

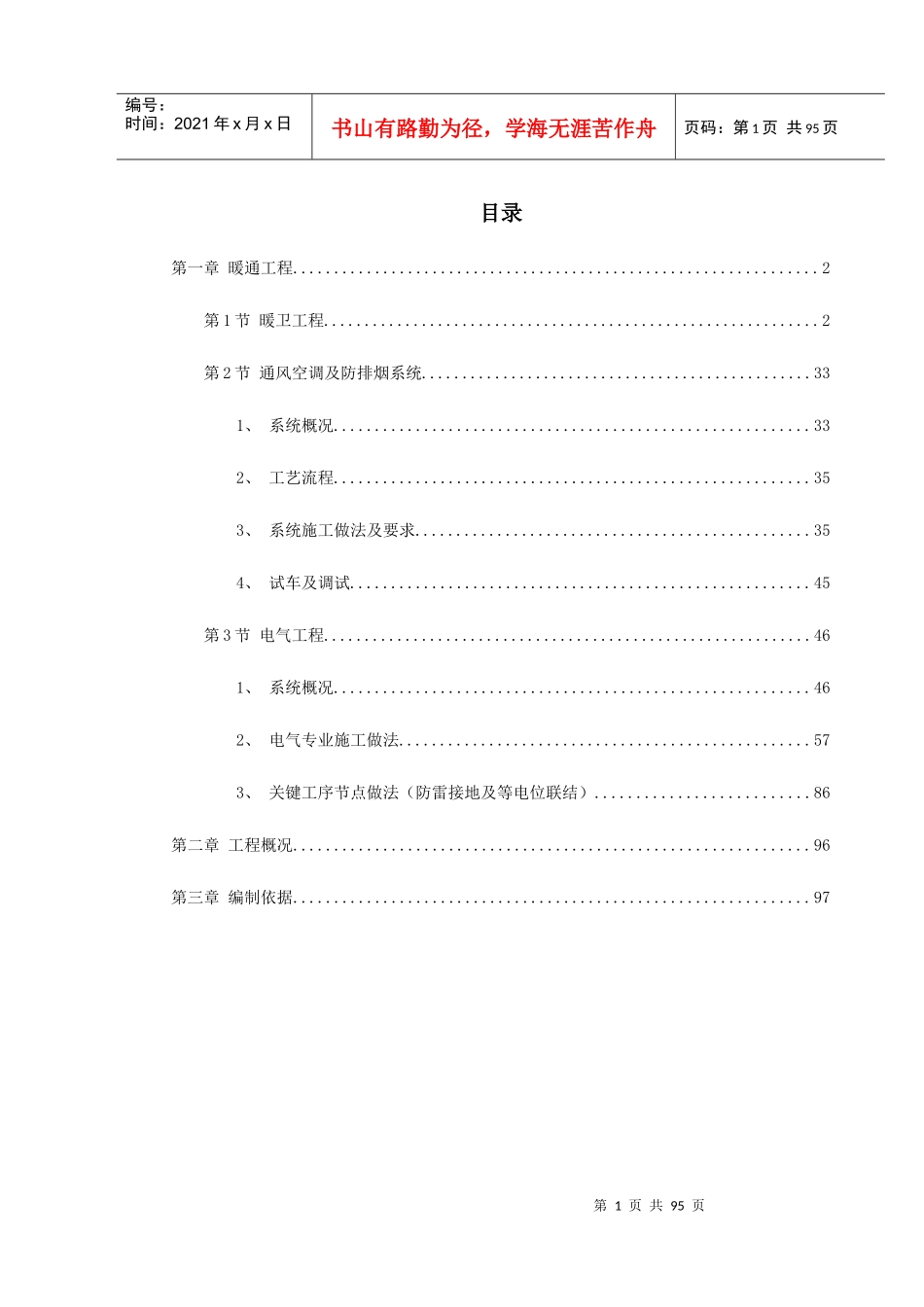

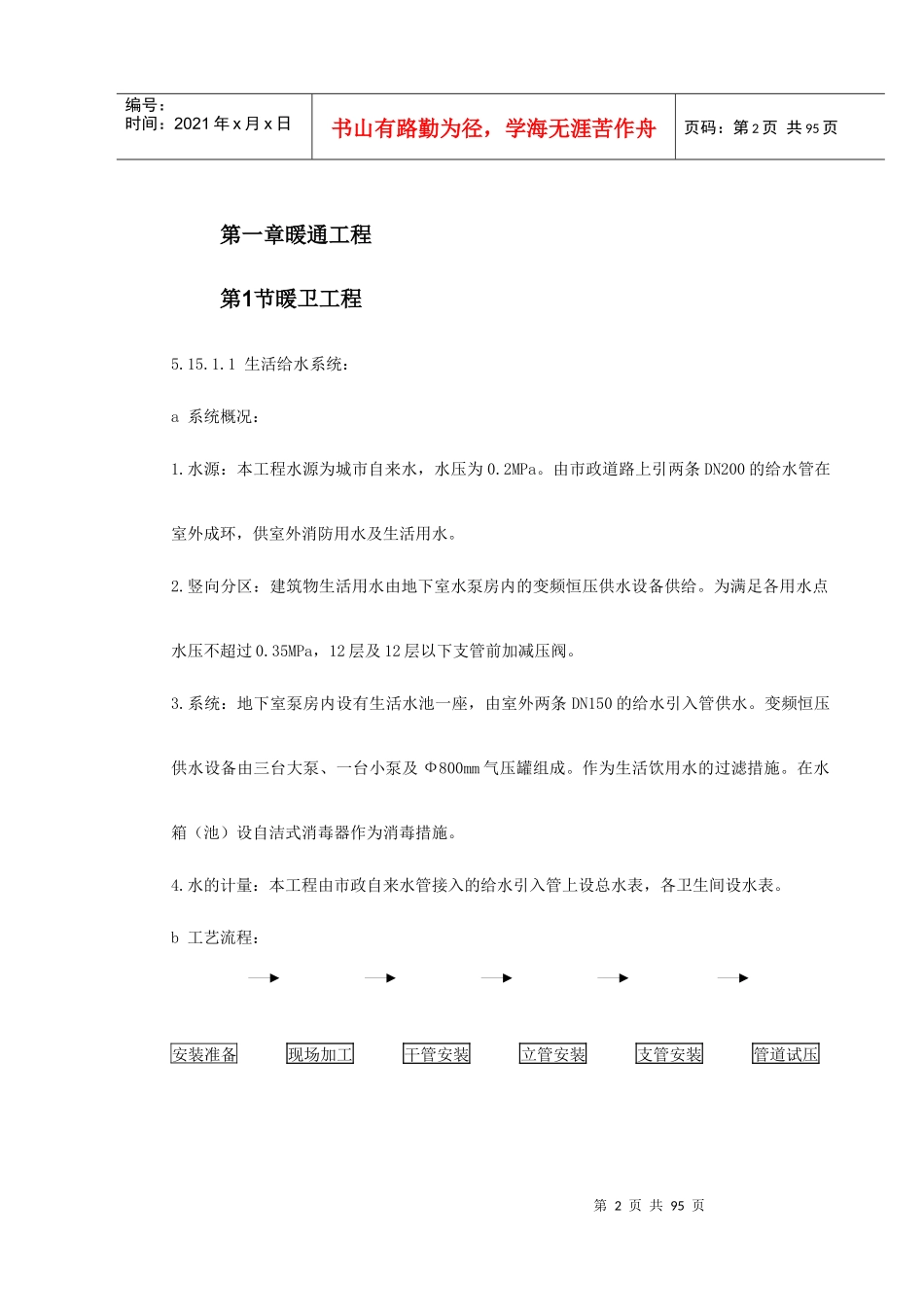

第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共95页目录第一章暖通工程................................................................2第1节暖卫工程.............................................................2第2节通风空调及防排烟系统................................................331、系统概况..........................................................332、工艺流程..........................................................353、系统施工做法及要求................................................354、试车及调试........................................................45第3节电气工程............................................................461、系统概况..........................................................462、电气专业施工做法..................................................573、关键工序节点做法（防雷接地及等电位联结）..........................86第二章工程概况...............................................................96第三章编制依据...............................................................97第2页共95页第1页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共95页第一章暖通工程第1节暖卫工程5.15.1.1生活给水系统：a系统概况：1.水源：本工程水源为城市自来水，水压为0.2MPa。由市政道路上引两条DN200的给水管在室外成环，供室外消防用水及生活用水。2.竖向分区：建筑物生活用水由地下室水泵房内的变频恒压供水设备供给。为满足各用水点水压不超过0.35MPa，12层及12层以下支管前加减压阀。3.系统：地下室泵房内设有生活水池一座，由室外两条DN150的给水引入管供水。变频恒压供水设备由三台大泵、一台小泵及Ф800mm气压罐组成。作为生活饮用水的过滤措施。在水箱（池）设自洁式消毒器作为消毒措施。4.水的计量：本工程由市政自来水管接入的给水引入管上设总水表，各卫生间设水表。b工艺流程：安装准备现场加工干管安装立管安装支管安装管道试压第3页共95页第2页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共95页管道冲洗管道防腐和保温系统调试c施工做法及要求：本工程生活水给水管道采用钢塑管，丝扣或法兰连接；进户管采用PPR管，热熔连接。1.钢塑管，因为它以冷轧钢带和热塑性塑料为原料，经氩弧焊成型的多孔薄壁钢管为增强体，外层和内层双面复合热塑性塑料的一种新型复合压力管材。由于钢板网管增强体背保覆在热塑性塑料中，因此这种复合管材既克服了钢管和塑料管的缺点，又具有钢管和塑料管的优点。1)从入口处开始安装，并加好盲板以备试压，将预制好的管道按编号排列，清扫管膛，缠麻抹铅油，依次上紧，丝扣外露两至三扣。找直找正，核对甩口。2)按管径尺寸分别套制丝扣，管径15-32mm套两次，40-50mm套三次，70mm以上套3-4次。套丝螺纹扣数如下：管径DN15DN20DN25DN32DN40DN50DN70DN80DN100扣数899910111213143)配装管件时应将所需管件带入管丝扣，试试松紧度(一般用手带入3扣为宜)，在丝扣处涂铅油，缠麻后带入管件，然后用管钳将管件拧紧，使丝扣外露2-3扣。第4页共95页第3页共95页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共95页2.进户PP-R管熔接时应按下列步骤进行：⑴（1）热熔工具接通电源，到达工作指示灯后方能开始操作；（2）切割管材，必须使断面垂直于管轴线。管材切割一般使用专用工具，切割后的管材断面应去除毛边和毛刺；（3）管材与管件连接端面必须清洁、干燥、无油；（4）用卡尺和合适的笔在管端测量并绘出热熔深度，热熔深度应符合下表二：（5）熔接弯头或三通时要按图纸设计要求，应注意其方向，在管线和管材的直线方向上，用辅助标志标出其位置；连接时，无旋转地把管件导入加热套内，插入到所标志的深度。无旋转地把管件推到加热头上，达到规定标志处。加热时间必须满足表二的规定（也可按热熔工具生产的厂家的规定）；表一：热熔...
