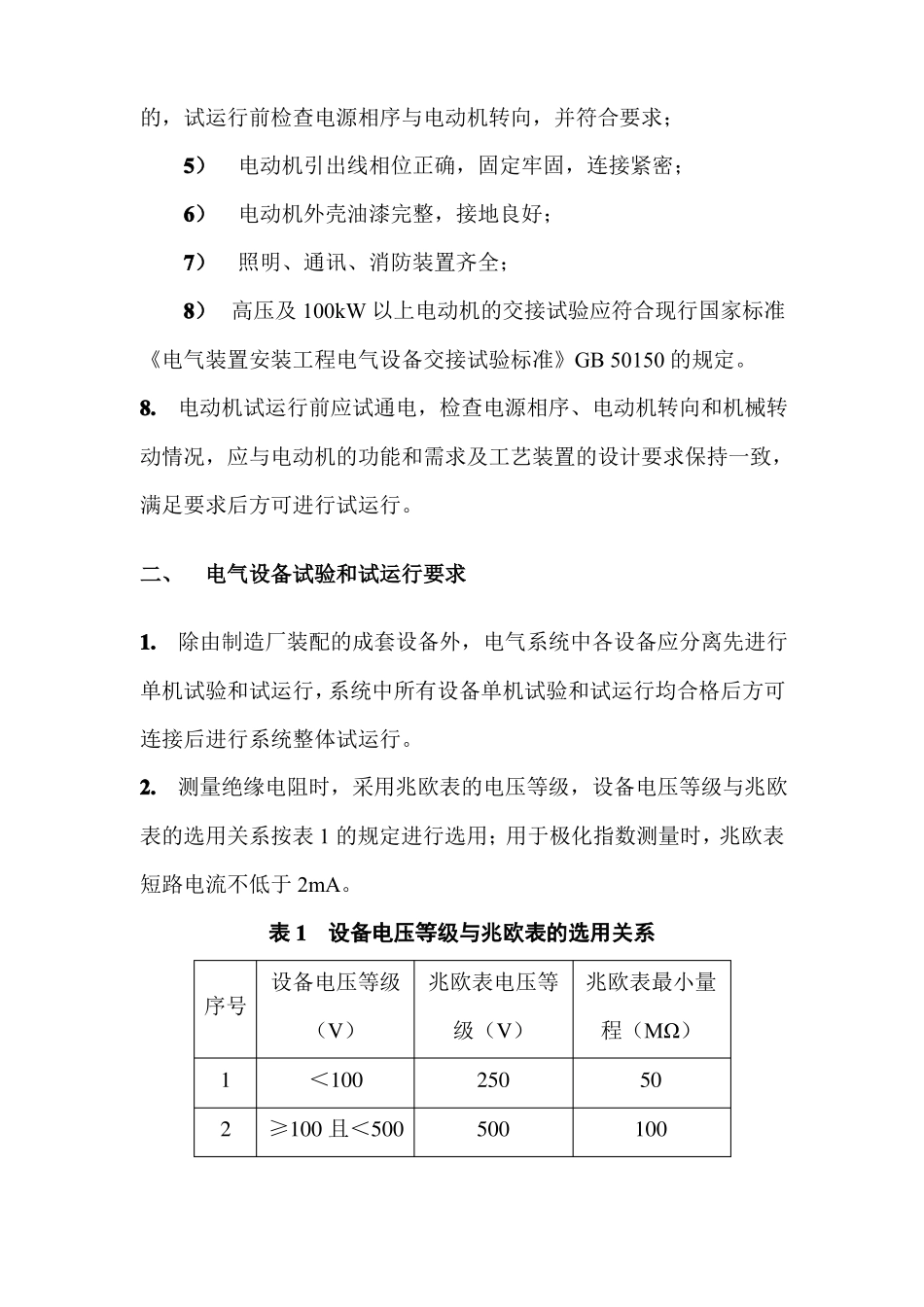

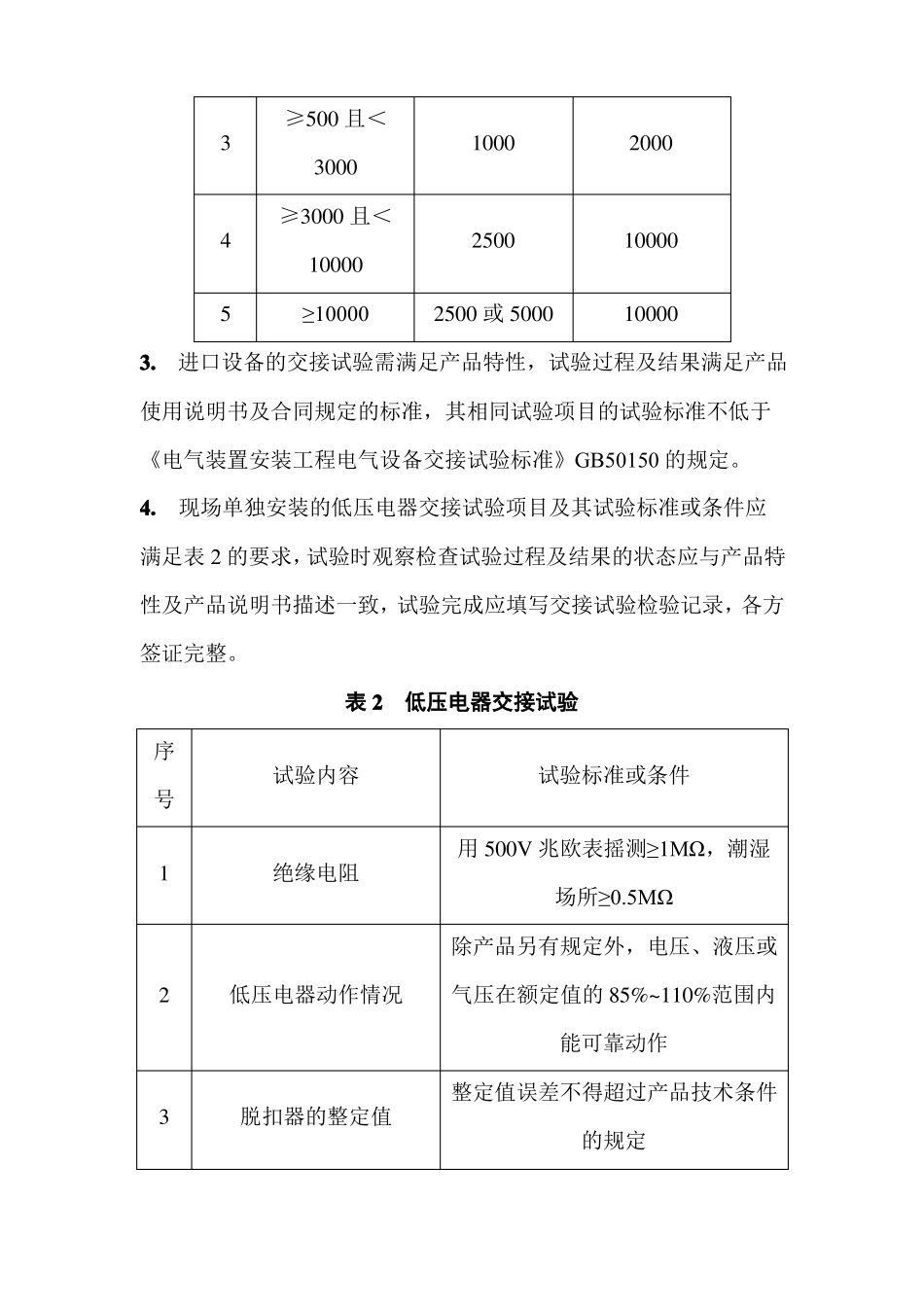

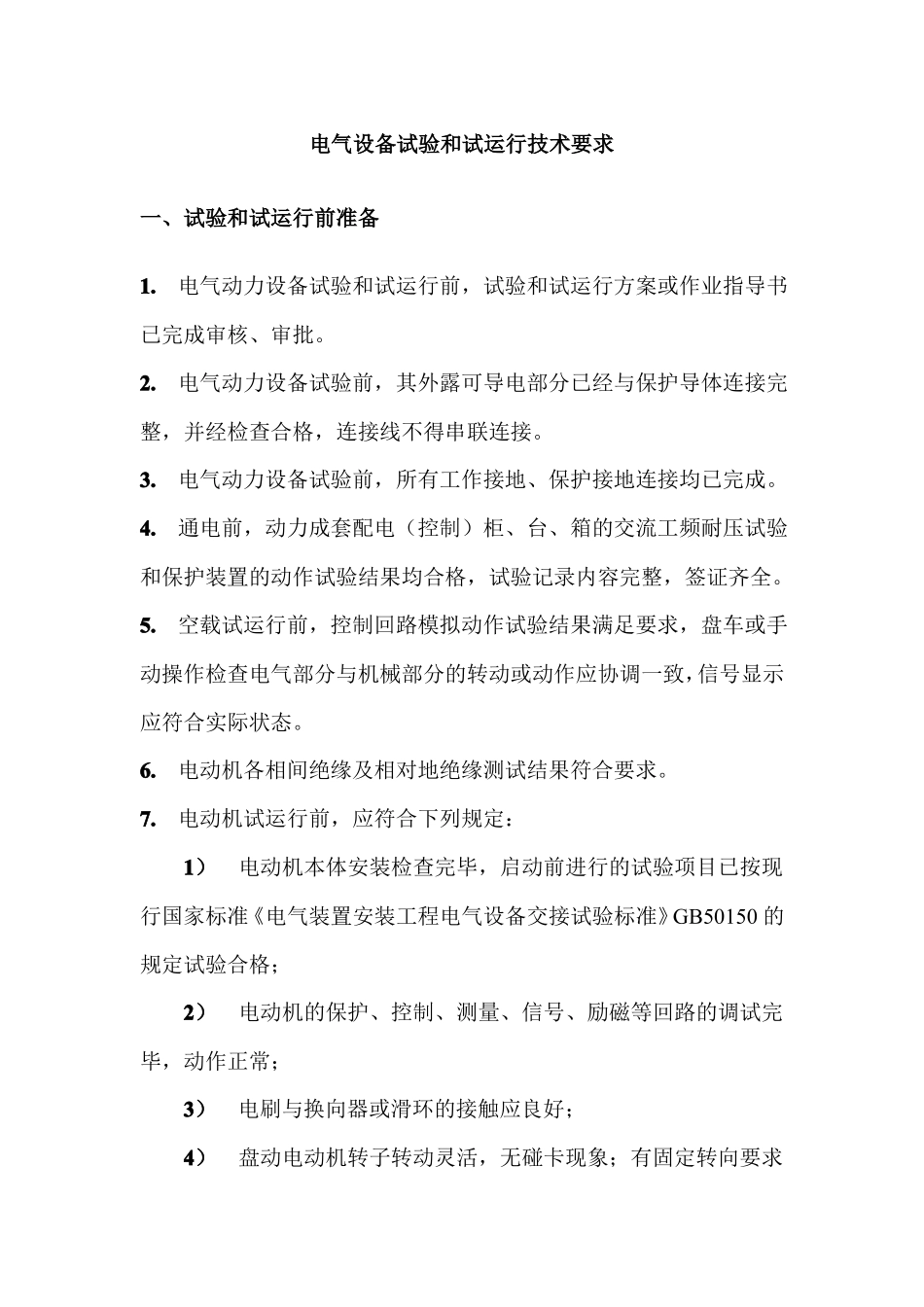

电气设备试验和试运行技术要求一、试验和试运行前准备1.电气动力设备试验和试运行前，试验和试运行方案或作业指导书已完成审核、审批。2.电气动力设备试验前，其外露可导电部分已经与保护导体连接完整，并经检查合格，连接线不得串联连接。3.电气动力设备试验前，所有工作接地、保护接地连接均已完成。4.通电前，动力成套配电（控制）柜、台、箱的交流工频耐压试验和保护装置的动作试验结果均合格，试验记录内容完整，签证齐全。5.空载试运行前，控制回路模拟动作试验结果满足要求，盘车或手动操作检查电气部分与机械部分的转动或动作应协调一致，信号显示应符合实际状态。6.电动机各相间绝缘及相对地绝缘测试结果符合要求。7.电动机试运行前，应符合下列规定：1）电动机本体安装检查完毕，启动前进行的试验项目已按现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定试验合格；2）电动机的保护、控制、测量、信号、励磁等回路的调试完毕，动作正常；3）电刷与换向器或滑环的接触应良好；4）盘动电动机转子转动灵活，无碰卡现象；有固定转向要求的，试运行前检查电源相序与电动机转向，并符合要求；5）电动机引出线相位正确，固定牢固，连接紧密；6）电动机外壳油漆完整，接地良好；7）照明、通讯、消防装置齐全；8）高压及100kW以上电动机的交接试验应符合现行国家标准《电气装置安装工程电气设备交接试验标准》GB50150的规定。8.电动机试运行前应试通电，检查电源相序、电动机转向和机械转动情况，应与电动机的功能和需求及工艺装置的设计要求保持一致，满足要求后方可进行试运行。二、电气设备试验和试运行要求1.除由制造厂装配的成套设备外，电气系统中各设备应分离先进行单机试验和试运行，系统中所有设备单机试验和试运行均合格后方可连接后进行系统整体试运行。2.测量绝缘电阻时，采用兆欧表的电压等级，设备电压等级与兆欧表的选用关系按表1的规定进行选用；用于极化指数测量时，兆欧表短路电流不低于2mA。表1设备电压等级与兆欧表的选用关系设备电压等级序号（V）12＜100≥100且＜500级（V）250500程（MΩ）50100兆欧表电压等兆欧表最小量≥500且＜33000≥3000且＜4100005≥100002500或500010000250010000100020003.进口设备的交接试验需满足产品特性，试验过程及结果满足产品使用说明书及合同规定的标准，其相同试验项目的试验标准不低于《电气装置安装工程电气设备交接试验标准》GB50150的规定。4.现场单独安装的低压电器交接试验项目及其试验标准或条件应满足表2的要求，试验时观察检查试验过程及结果的状态应与产品特性及产品说明书描述一致，试验完成应填写交接试验检验记录，各方签证完整。表2低压电器交接试验序试验内容号用500V兆欧表摇测≥1MΩ，潮湿1绝缘电阻场所≥0.5MΩ除产品另有规定外，电压、液压或2低压电器动作情况气压在额定值的85%~110%范围内能可靠动作整定值误差不得超过产品技术条件3脱扣器的整定值的规定试验标准或条件电阻器和变阻器的直流4电阻差值5.电气设备试验和试运行过程中，试验和试运行时间应满足产品要求，安装在设备或系统上用于测量试运行参数的各项仪表必须经检定合格并在检定有效期内，试验过程中应记录电流、电压、温度、运行时间等有关数据，仪表指示及其数据正常。6.电动机空载试运行时间为2h，空载状态下可启动次数及间隔时间符合产品技术文件要求；当无要求时，冷态时，相邻2次连续启动，其时间间隔不小于5min，且应在电动机冷却至常温下进行再次启动；热态时，可启动1次，当在处理事故以及电动机启动时间不超过2s~3s时，可再启动1次。7.空气湿度大于60%时不宜进行设备的试验和试运行，或采取空气干燥措施；空气湿度大于80%时不应进行设备的试验和试运行。8.采用双电源供电时，应进行主电源与应急电源自动切换试运行，切换装置应运行正常，切换时间应符合设计要求和产品性能，切换后电源相序应不变。9.电动机的旋转方向应符合要求，换向器、集电环及电刷的应正常工作，若发现电动机不能起动、起动时转速很低或声音不正常等现象，立即停止试运行，并查明原因。10.起动多台电动机时，按电动机的容量从大到小逐...
