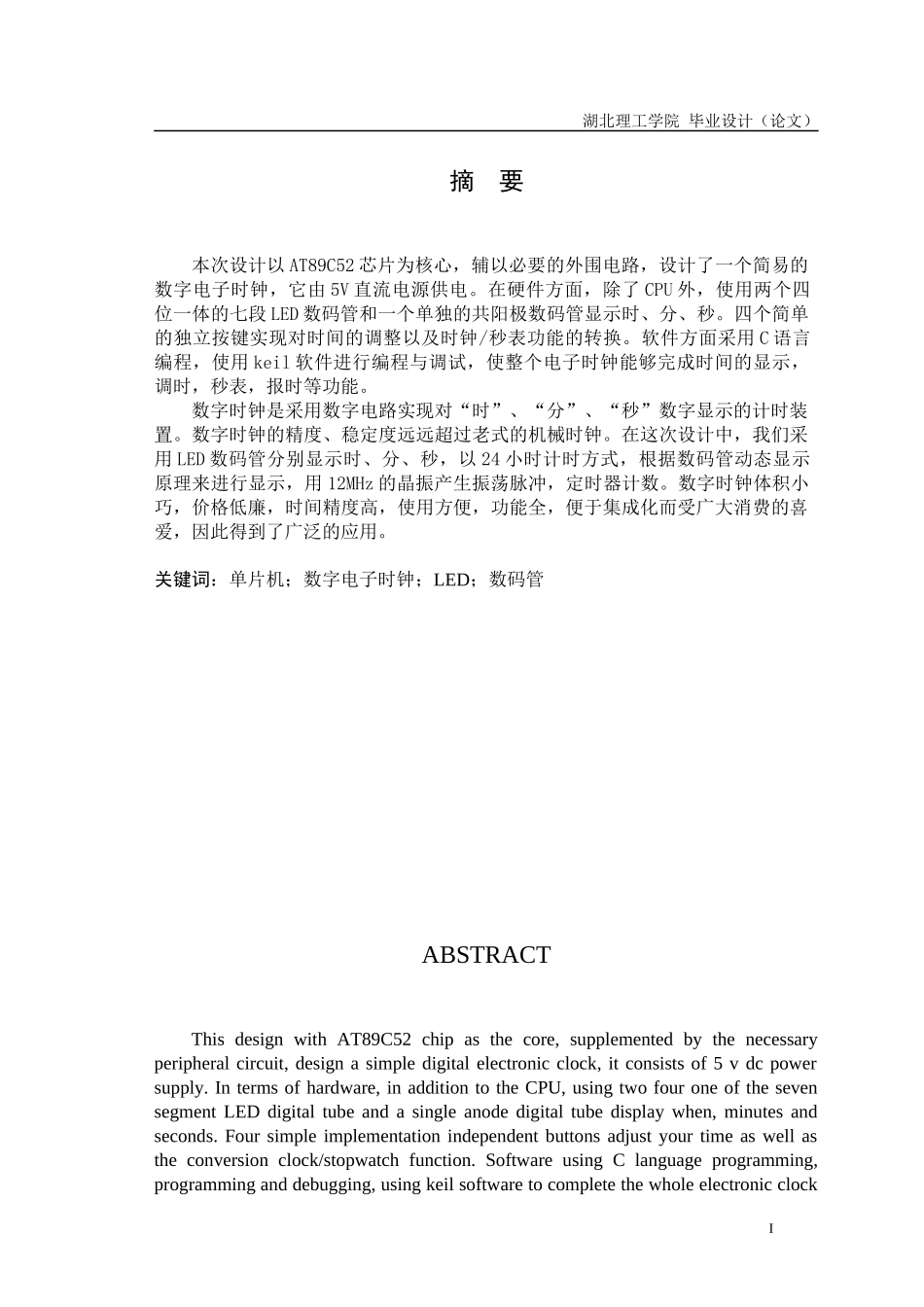

湖北理工学院毕业设计（论文）摘要本次设计以AT89C52芯片为核心，辅以必要的外围电路，设计了一个简易的数字电子时钟，它由5V直流电源供电。在硬件方面，除了CPU外，使用两个四位一体的七段LED数码管和一个单独的共阳极数码管显示时、分、秒。四个简单的独立按键实现对时间的调整以及时钟/秒表功能的转换。软件方面采用C语言编程，使用keil软件进行编程与调试，使整个电子时钟能够完成时间的显示，调时，秒表，报时等功能。数字时钟是采用数字电路实现对“时”、“分”、“秒”数字显示的计时装置。数字时钟的精度、稳定度远远超过老式的机械时钟。在这次设计中，我们采用LED数码管分别显示时、分、秒，以24小时计时方式，根据数码管动态显示原理来进行显示，用12MHz的晶振产生振荡脉冲，定时器计数。数字时钟体积小巧，价格低廉，时间精度高，使用方便，功能全，便于集成化而受广大消费的喜爱，因此得到了广泛的应用。关键词：单片机；数字电子时钟；LED；数码管ABSTRACTThisdesignwithAT89C52chipasthecore,supplementedbythenecessaryperipheralcircuit,designasimpledigitalelectronicclock,itconsistsof5vdcpowersupply.Intermsofhardware,inadditiontotheCPU,usingtwofouroneofthesevensegmentLEDdigitaltubeandasingleanodedigitaltubedisplaywhen,minutesandseconds.Foursimpleimplementationindependentbuttonsadjustyourtimeaswellastheconversionclock/stopwatchfunction.SoftwareusingClanguageprogramming,programminganddebugging,usingkeilsoftwaretocompletethewholeelectronicclockI湖北理工学院毕业设计（论文）time,accordingtotheadjustment,timingalarmclock,reset,etc.DigitalClockisadigitalcircuitimplementationofthe“when”,“minutes”,“seconds”thefiguresshowthetimingdevice.Digitalclockprecision,stability,farmorethantheoldmechanicalclock.Inthisdesign,weuseLEDdigitaldisplayhours,minutes,seconds,to24-hourtimemode,accordingtodigitalcontroltheorytodynamicdisplaytodisplay,usethe12MHzcrystaloscillationpulse,thetimercount.Digitalclockisitscompact,lowcost,traveltimeandhighprecision,easytouse,featuresandmore,easyintegrationandlovedbythegeneralconsumer,sowidelyused.Keywords:singlechip;digitalelectronicclock;LED;digitaltube目录摘要……………………………………………………………………………………ⅠABSTRACT………………………………………………………………………………Ⅱ1绪论……………………………………………………………………………………11.1研究的背景……………………………………………………………………11.2数字时钟的意义与应用………………………………………………………12整体设计方案…………………………………………………………………………32.1设计要求………………………………………………………………………32.2整体方案的设计………………………………………………………………32.2.1整体方案的确定………………………………………………………32.2.2电路设计框图…………………………………………………………42.3单片机的介绍…………………………………………………………………43数字时钟硬件电路设计………………………………………………………………73.1最小系统的设计………………………………………………………………73.2数码管显示电路的设计……………………………………………………103.2.1单个数码管简介……………………………………………………103.2.2四位一体数码管简介………………………………………………103.3蜂鸣器控制电路的设计……………………………………………………123.4按键控制电路的设计………………………………………………………13II湖北理工学院毕业设计（论文）4数字时钟的软件设计………………………………………………………………164.1主程序设计…………………………………………………………………174.2数码管显示子程序设计…………...
