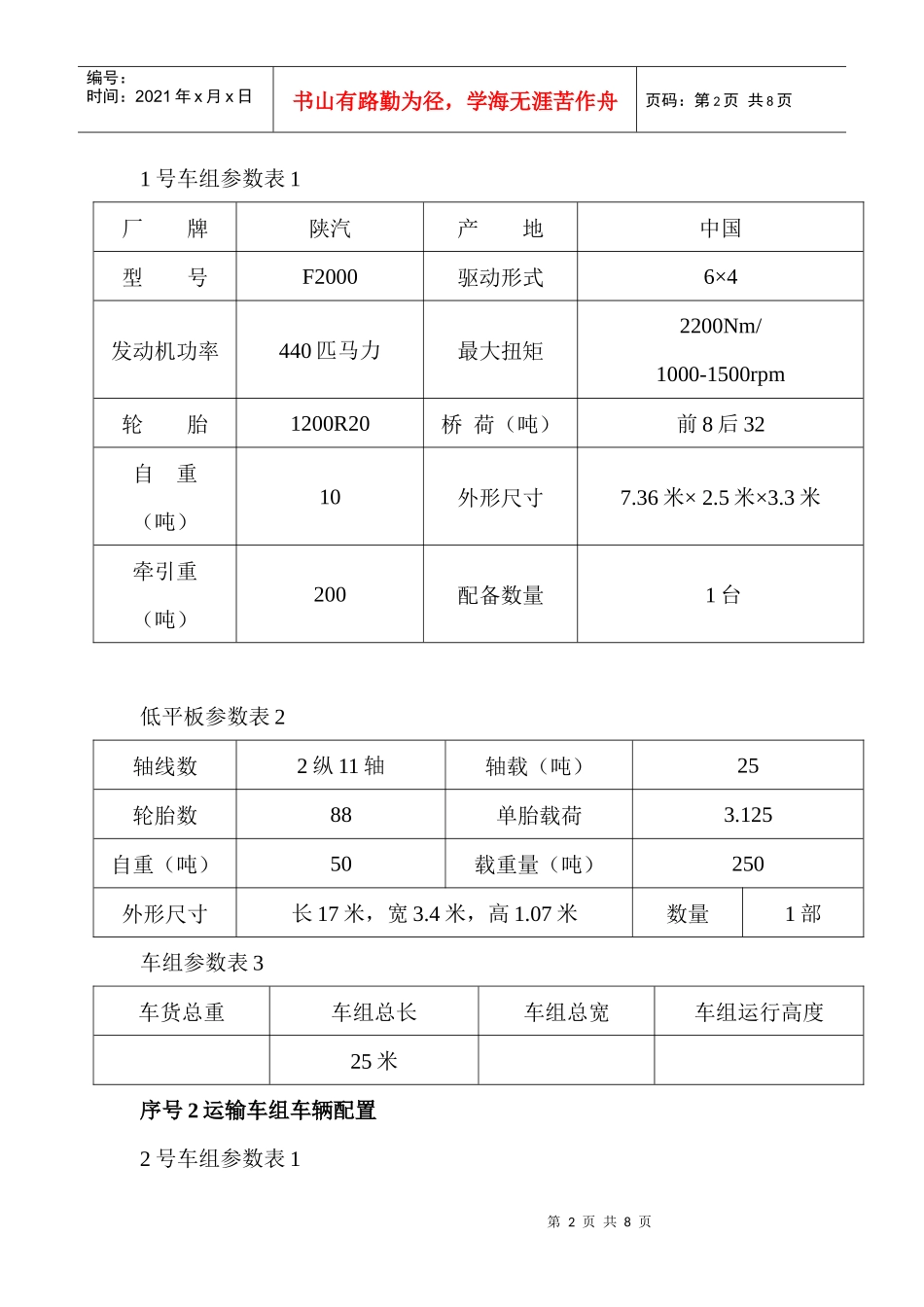

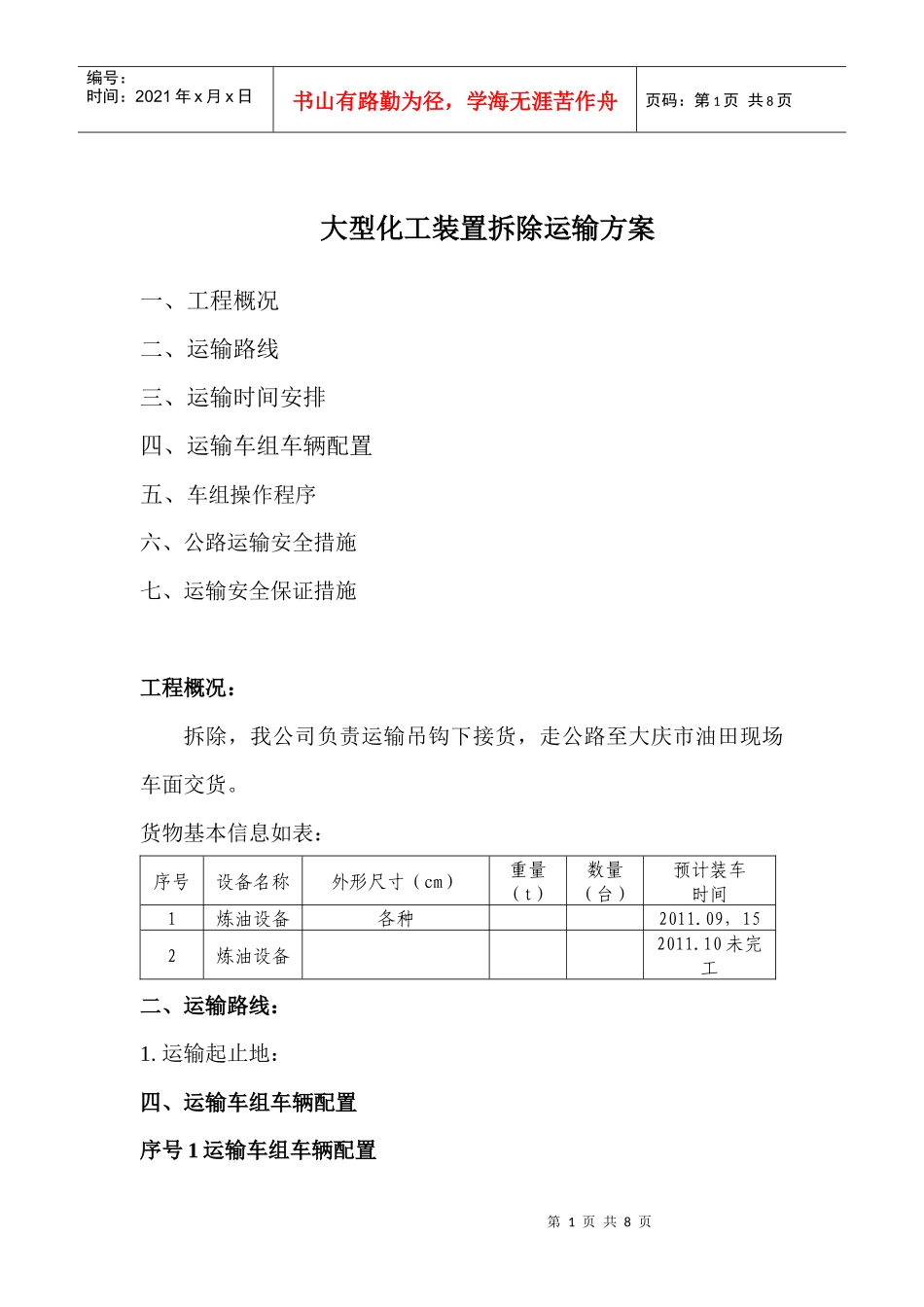

第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共8页大型化工装置拆除运输方案一、工程概况二、运输路线三、运输时间安排四、运输车组车辆配置五、车组操作程序六、公路运输安全措施七、运输安全保证措施工程概况：拆除，我公司负责运输吊钩下接货，走公路至大庆市油田现场车面交货。货物基本信息如表：序号设备名称外形尺寸（cm）重量（t）数量（台）预计装车时间1炼油设备各种2011.09，152炼油设备2011.10未完工二、运输路线：1.运输起止地：四、运输车组车辆配置序号1运输车组车辆配置第2页共8页第1页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共8页1号车组参数表1厂牌陕汽产地中国型号F2000驱动形式6×4发动机功率440匹马力最大扭矩2200Nm/1000-1500rpm轮胎1200R20桥荷（吨）前8后32自重（吨）10外形尺寸7.36米×2.5米×3.3米牵引重（吨）200配备数量1台低平板参数表2轴线数2纵11轴轴载（吨）25轮胎数88单胎载荷3.125自重（吨）50载重量（吨）250外形尺寸长17米，宽3.4米，高1.07米数量1部车组参数表3车货总重车组总长车组总宽车组运行高度25米序号2运输车组车辆配置2号车组参数表1第3页共8页第2页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共8页厂牌东风产地中国型号DFL4251A2驱动形式6×4发动机功率380匹马力最大扭矩1800Nm/1000-1500rpm轮胎1200R20桥荷（吨）前8后32自重（吨）8外形尺寸7.36米×2.5米×3.3米牵引重（吨）80配备数量1台低平板参数表2轴线数3桥轴载（吨）17轮胎数12单胎载荷4.25自重（吨）16载重量（吨）80外形尺寸长12米，宽3.2米，高0.7米数量1部车组参数表3车货总重车组总长车组总宽车组运行高度80吨20米3.2米4.5米五、车组操作程序（1）挂车的组装接货前，按设备的参数配备好适合的牵引头，拼好所需轴线板。（2）挂车组装载流程第4页共8页第3页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页按照既定路线在厂方人员带领下进入车间指定地点接货，接货时板车纵向中心线对齐货物纵向中心线，货物重心与板车承载中心重叠，并在设备与板车接触地放上薄橡胶皮，封固货物，苫好苫布（3）封车加固在设备的每个吊点处采用下压式八字加固法进行捆扎，每个捆扎点用5吨手拉葫芦和钢丝绳捆扎。加固时钢丝绳、手拉葫芦等与变压器接触点用垫好以防摩擦刮伤设备表面油漆。所用工装、索具与变压器有接触的部位都要用胶皮片进行隔离。（4）捆扎加固措施要切实可行的做好捆扎加固工作，捆扎前要检查捆扎索具的完好度，如有索具磨损严重情况，坚决禁止使用。捆扎要牢固可靠，同时又不得损伤设备，在设备与车辆之间要加垫薄橡胶皮增大摩擦系数，无吊点设备应征求业主方技术人员的意见。六、公路运输安全措施（1）车组装载后，起步前司机及施工人员再次检查装载、封车等情况。清除影响行车中的不安全因素，确认牵引车和板车状况正常后方可起车。行驶一公里再次检查装载、封车等情况。并在运输途中适时安排车况检查及货物绑扎情况。（2）参加运输的所有人员（项目经理、驾驶员、乘员）应提前沟通第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页确定，所使用的指挥信号，如：起车、慢行、缓行、停车等，并在运输过程中正确使用。用对讲机联络时，要事先调整好频道，检查试用无误后再使用。（3）在主变运输途中，板车前后布置开道车辆和联络人员，勤和交警、路政人员联络安排好行车、会车、超车等问题，发现问题及时处理。（4）开道车与大件运输车辆应密切联系，遇到道路施工、道路狭窄、路肩不实等特殊情况，严禁靠边行驶，。必要时与有关部门联系封道单线居中通行，防止造成交通堵塞，保证板车顺利行驶。（5）通过弯道时必须在运输指挥人员的指挥下通过，并在牵引车、平板车前、后端及左右侧设人监护，防止刮擦周边设施或障碍。（6）沿途穿过电力线、通讯线、广播线等高空障碍时应减速行驶，应注意保持对电力线路的安全距离，如有碍安全通行，使用竹质材料或干燥木质材料加工制作排障撑杆，要坚固、...
