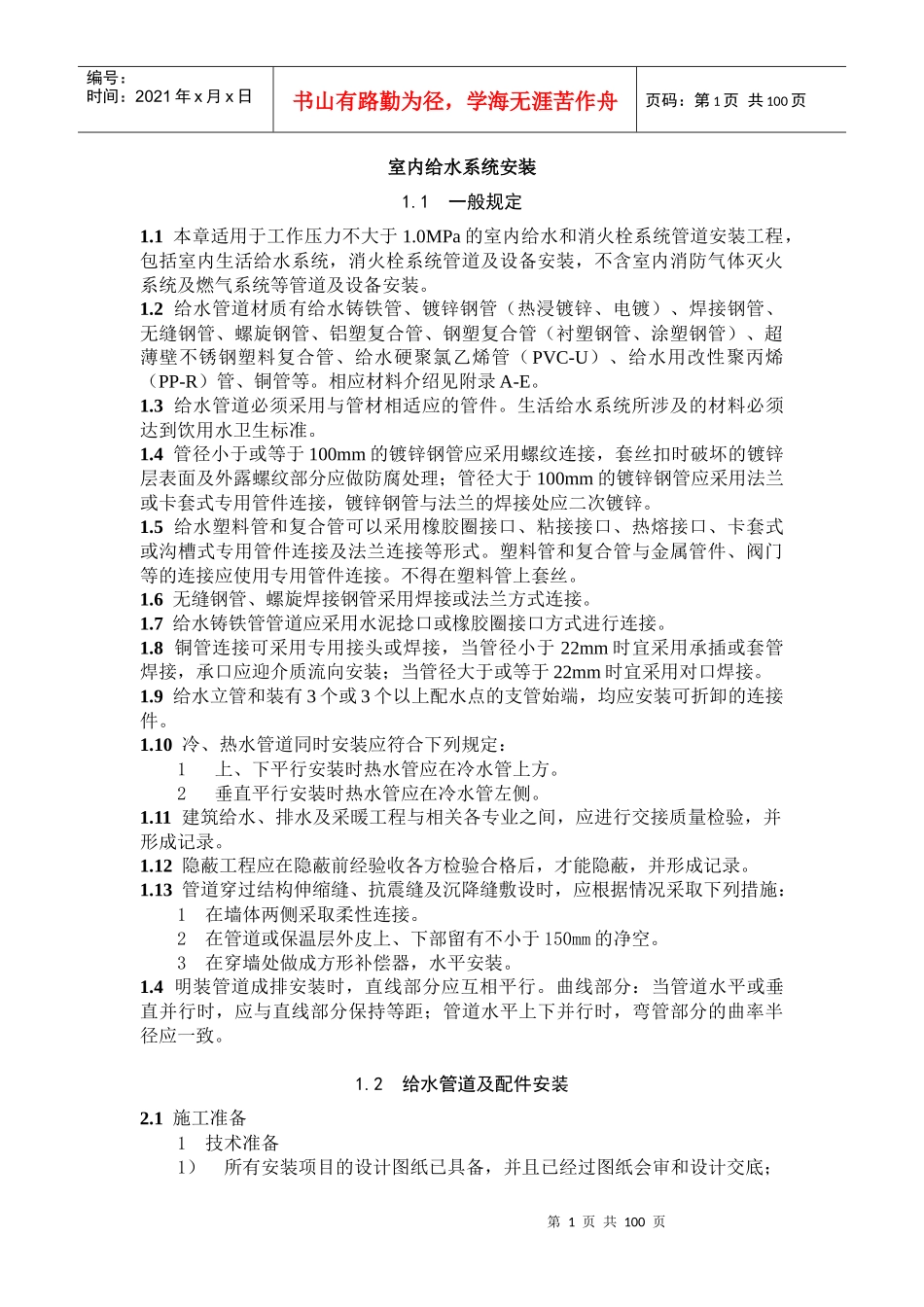

第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共100页室内给水系统安装1.1一般规定1.1本章适用于工作压力不大于1.0MPa的室内给水和消火栓系统管道安装工程，包括室内生活给水系统，消火栓系统管道及设备安装，不含室内消防气体灭火系统及燃气系统等管道及设备安装。1.2给水管道材质有给水铸铁管、镀锌钢管（热浸镀锌、电镀）、焊接钢管、无缝钢管、螺旋钢管、铝塑复合管、钢塑复合管（衬塑钢管、涂塑钢管）、超薄壁不锈钢塑料复合管、给水硬聚氯乙烯管（PVC-U）、给水用改性聚丙烯（PP-R）管、铜管等。相应材料介绍见附录A-E。1.3给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。1.4管径小于或等于100mm的镀锌钢管应采用螺纹连接，套丝扣时破坏的镀锌层表面及外露螺纹部分应做防腐处理；管径大于100mm的镀锌钢管应采用法兰或卡套式专用管件连接，镀锌钢管与法兰的焊接处应二次镀锌。1.5给水塑料管和复合管可以采用橡胶圈接口、粘接接口、热熔接口、卡套式或沟槽式专用管件连接及法兰连接等形式。塑料管和复合管与金属管件、阀门等的连接应使用专用管件连接。不得在塑料管上套丝。1.6无缝钢管、螺旋焊接钢管采用焊接或法兰方式连接。1.7给水铸铁管管道应采用水泥捻口或橡胶圈接口方式进行连接。1.8铜管连接可采用专用接头或焊接，当管径小于22mm时宜采用承插或套管焊接，承口应迎介质流向安装；当管径大于或等于22mm时宜采用对口焊接。1.9给水立管和装有3个或3个以上配水点的支管始端，均应安装可折卸的连接件。1.10冷、热水管道同时安装应符合下列规定：1上、下平行安装时热水管应在冷水管上方。2垂直平行安装时热水管应在冷水管左侧。1.11建筑给水、排水及采暖工程与相关各专业之间，应进行交接质量检验，并形成记录。1.12隐蔽工程应在隐蔽前经验收各方检验合格后，才能隐蔽，并形成记录。1.13管道穿过结构伸缩缝、抗震缝及沉降缝敷设时，应根据情况采取下列措施：1在墙体两侧采取柔性连接。2在管道或保温层外皮上、下部留有不小于150mm的净空。3在穿墙处做成方形补偿器，水平安装。1.4明装管道成排安装时，直线部分应互相平行。曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。1.2给水管道及配件安装2.1施工准备1技术准备1）所有安装项目的设计图纸已具备，并且已经过图纸会审和设计交底；第2页共100页第1页共100页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共100页2）施工方案已编制；3）施工技术人员向班组做了图纸和施工技术交底。2材料准备1）给水铸铁管、镀锌钢管（热浸镀锌、电镀）、焊接钢管、无缝钢管、螺旋钢管、铝塑复合管、钢塑复合管（衬塑钢管、涂塑钢管）、超薄壁不锈钢塑料复合管、给水硬聚氯乙烯管（PVC-U）、给水用改性聚丙烯（PP-R）管、铜管等及相配套管件。2）阀门、水表。3）防腐底漆、面漆涂料；沥青、溶剂和稀释剂、各类保温材料。1）砂布、砂轮片、干净棉布块、干净棉纱、抹布、粗砂纸、劈材、煤。3主要机具1）机械：套丝机、台钻、电锤、手电钻、砂轮切割机、电锯、金钢砂轮、电焊机、电动试压泵、滚槽机、弯管机、喷枪、空气压缩机、除锈机及管材生产厂家配套机械等。2）工具：套丝板、圆丝盘、管钳、链钳、台虎钳、割刀、手锯、手锤、大锤、錾子、扁铲、捻凿、麻钎、螺丝板、活动扳手、煨弯器、手压泵、断管器、克丝钳、螺丝刀、气焊工具、刮刀、锉刀、钢丝锯、砂布、砂纸、刷子、棉纱、沥青锅、钢剪、布剪、剁子、弯钩、铁锹、灰桶、捻灰器、平抹子、圆孤抹子及管材生产厂家配套机具等。3）计量器具：钢卷尺、钢板尺、角尺、水平尺、线坠、卡尺、焊口检测器、小线、压力表、钢针、靠尺、楔形塞尺等。4作业条件1）根据施工方案安排好适当的现场工作场地、工作棚、料具库，在管道层、地下室、地沟内操作时，要接通低压照明灯。2）地下管道铺设必须在回填土夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。浇...
