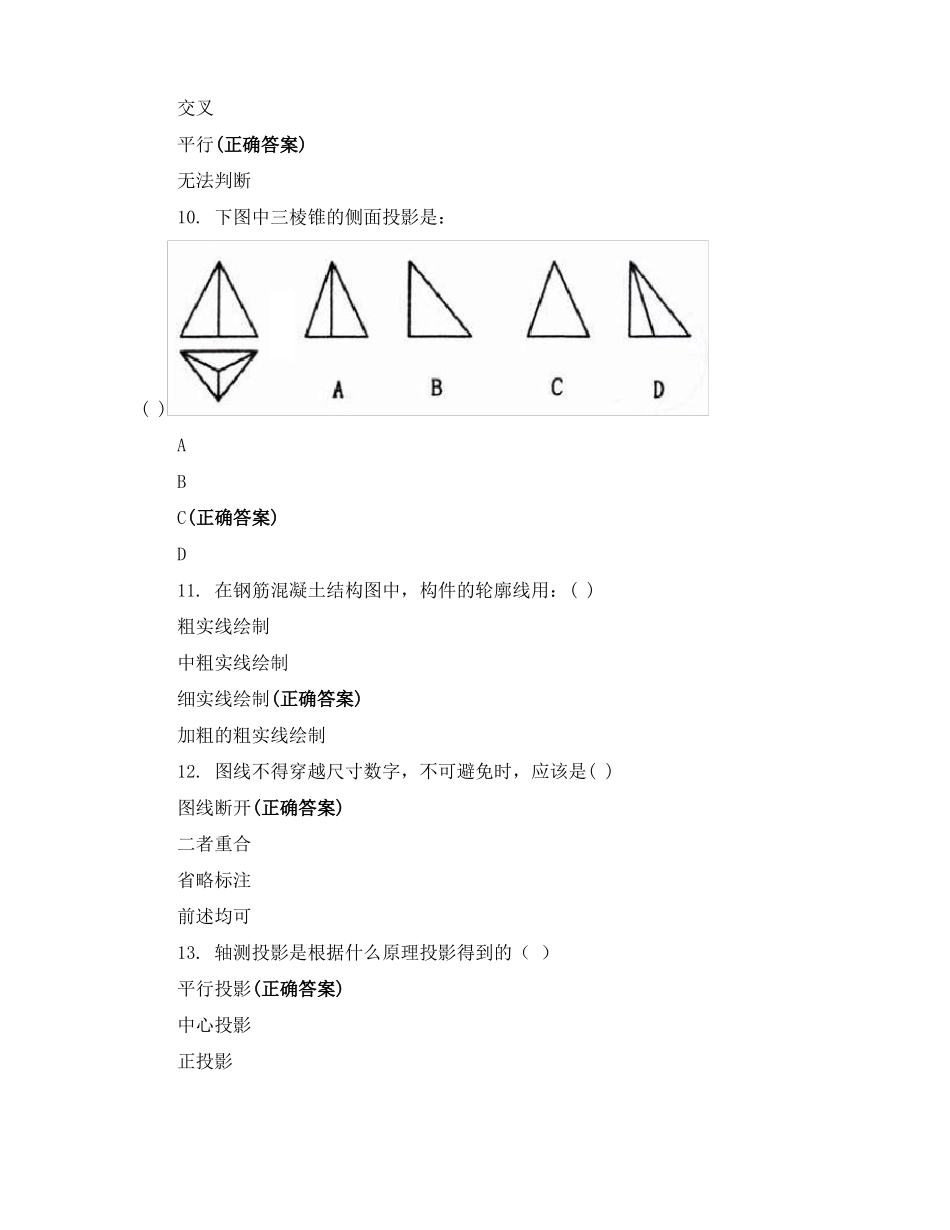

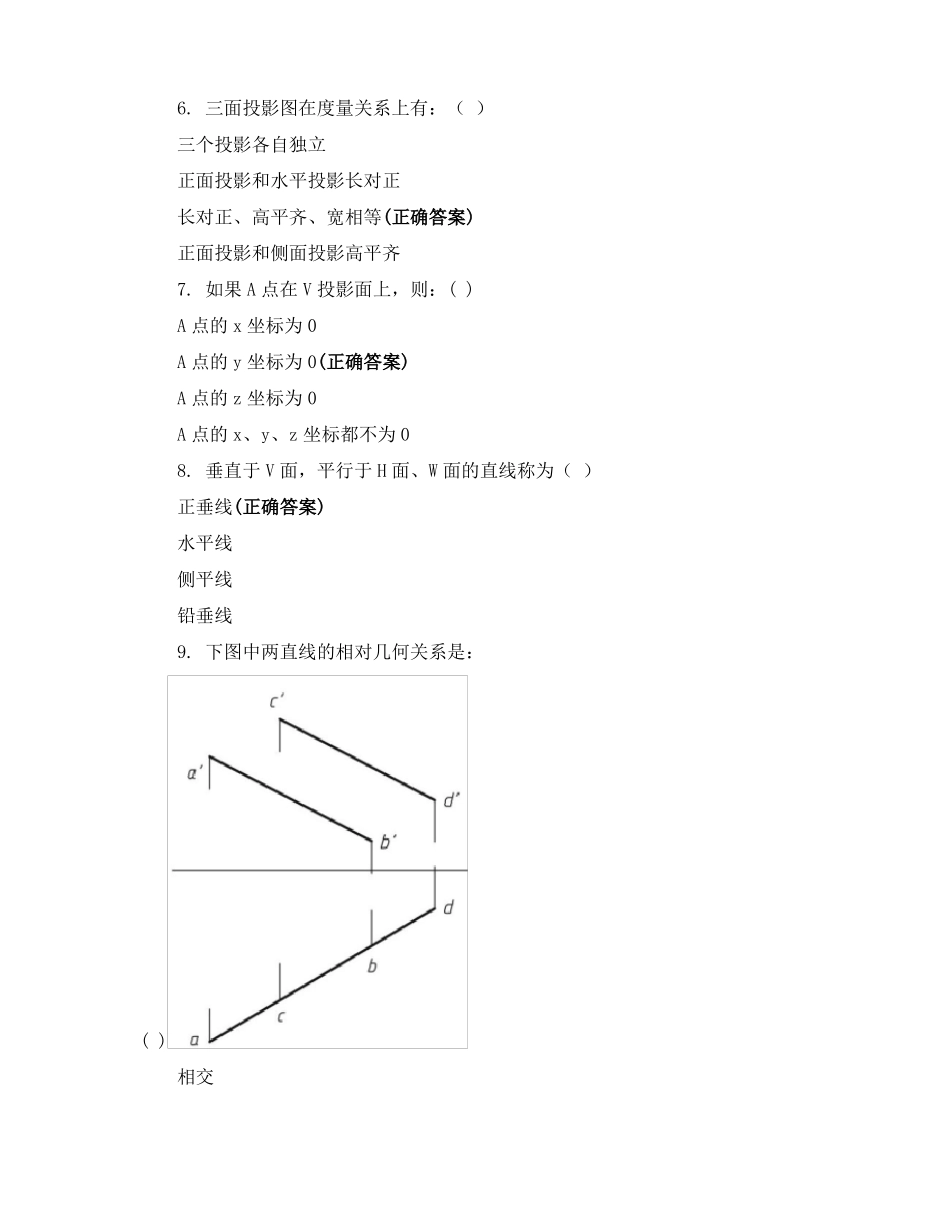

建筑工程制图习题1.下列仪器或工具中，不能用来画直线的是（）三角板丁字尺比例尺曲线板(正确答案)2.绘图比例是：()图形与实物相应要素的线性尺寸之比(正确答案)实物与图形相应要素的线性尺寸之比比例尺上的比例刻度图形上尺寸数字的换算系数3.如果物体的长度为1000mm，绘图比例是1:20，则在绘图时其长度应取：100100050(正确答案)204.工程上常用的图示方法中使用最广泛的是那一种？()正投影法(正确答案)轴测投影法标高投影法透视投影法5.正投影法是指：()投射线都相交于投射中心，投射出形体投影的方法投射线互相平行且垂直于投影面，投射出形体投影的方法(正确答案)由互相平行的投射线投射出形体投影的方法投射线互相平行且倾斜于投影面，投射出形体投影的方法()6.三面投影图在度量关系上有：（）三个投影各自独立正面投影和水平投影长对正长对正、高平齐、宽相等(正确答案)正面投影和侧面投影高平齐7.如果A点在V投影面上，则：()A点的x坐标为0A点的y坐标为0(正确答案)A点的z坐标为0A点的x、y、z坐标都不为08.垂直于V面，平行于H面、W面的直线称为（）正垂线(正确答案)水平线侧平线铅垂线9.下图中两直线的相对几何关系是：()相交交叉平行(正确答案)无法判断10.下图中三棱锥的侧面投影是：()ABC(正确答案)D11.在钢筋混凝土结构图中，构件的轮廓线用：()粗实线绘制中粗实线绘制细实线绘制(正确答案)加粗的粗实线绘制12.图线不得穿越尺寸数字，不可避免时，应该是()图线断开(正确答案)二者重合省略标注前述均可13.轴测投影是根据什么原理投影得到的（）平行投影(正确答案)中心投影正投影斜投影14.已知形体的三面投影图如下图，则与其吻合的正等轴测投影图是（）ABCD(正确答案)15.下图所示组合体，正确的侧面图是（）ABCD(正确答案)16.绘制工程图应使用制图标准中规定的幅面尺寸，其中A4幅面的尺寸为：297x420对错(正确答案)17.粗实线的用途为：表示不可见轮廓线对错(正确答案)18.图上长度标注为2000，其比例为1：5，则其实际大小为10000对(正确答案)错19.三面投影图中侧面投影反映形体的：上下、前后的方位关系对(正确答案)错20.国标中规定施工图中水平方向定位轴线的编号应是（）A大写拉丁字母B）英文字母C)阿拉伯字母(正确答案)D)罗马字母21.附加定位轴线2/4是指（）A4号轴线之前的第二根定位轴线B4号轴线之后附加的第二根定位轴线(正确答案)C2号轴线之后的第4根定位轴线D2号轴线之前附加的第4根定位轴线22.索引符号图中的分子表示的是（）A、详图所在图纸编号B、被索引的详图所在图纸编号C、详图编号(正确答案)D、详图在第几页上23.有一图纸量得某线段长度为5.34cm，当图纸比例为1：30时，该线段实际长度是（）米。A160.2B17.8C1.062(正确答案)D16.0224.图标中规定定位轴线的编号圆圈一般用（）A)6mmB)10mm(正确答案)C)6mmD)14mm25.施工图中标注的相对标高零点±0.000是指（）A)青岛附近黄海平均海平面B)建筑物室外地坪C)该建筑物室内首层地面(正确答案)D)建筑物室外平台26.相对标高是以建筑的（）高度为零点参照点。A、基础顶面B、基础底面C、室外地面D、室内首层地面(正确答案)27.相对标高是以建筑的（）高度为零点参照点。A、基础顶面B、基础底面C、室外地面D、室内首层地面(正确答案)28.房屋中的（）都画有定位轴线，定位轴线是施工时定位放线和查阅图纸的依据。A、承重墙和柱(正确答案)B、墙C、柱D、板29.以下哪些属于低层住宅的优点（）。Ⅰ适应性强Ⅱ结构简单Ⅲ上下交通联系方便Ⅳ节省投资A.ⅠⅡⅢ(正确答案)B.ⅠⅡⅣC.ⅠⅡD.ⅠⅢⅣ30.结构图中，常用构件代号QL表示（）？A、过梁B、框架C、圈梁(正确答案)D、构造柱
