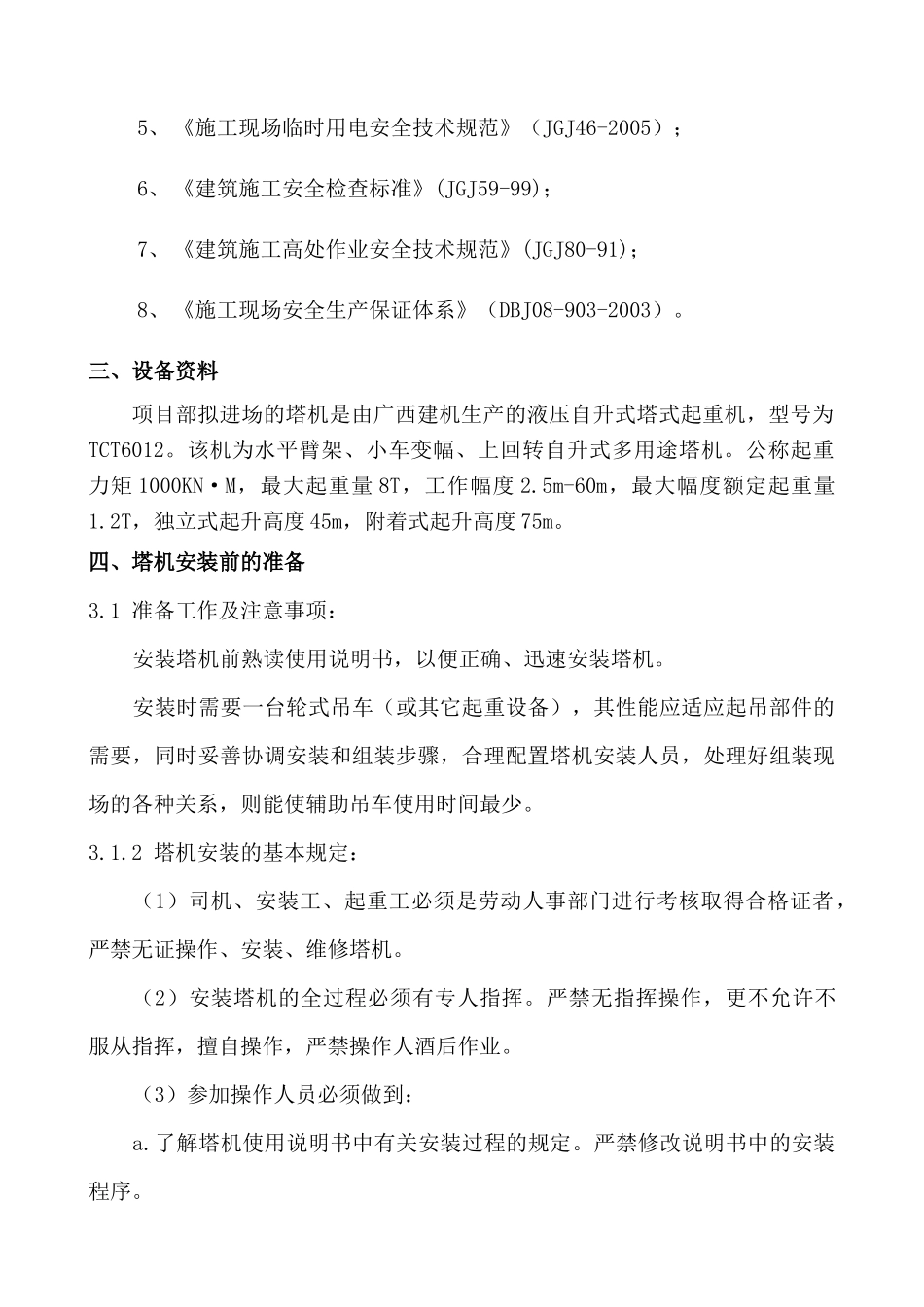

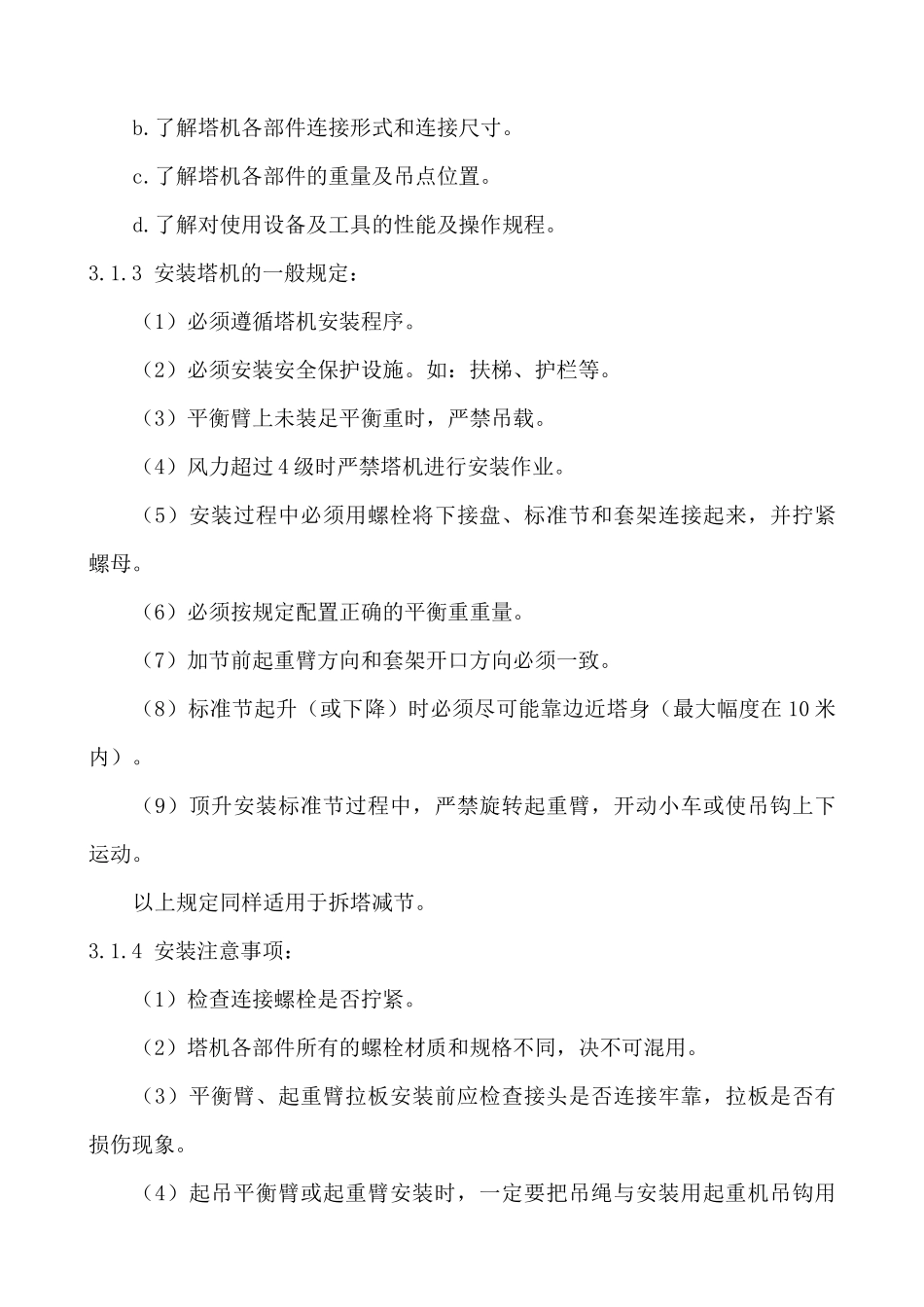

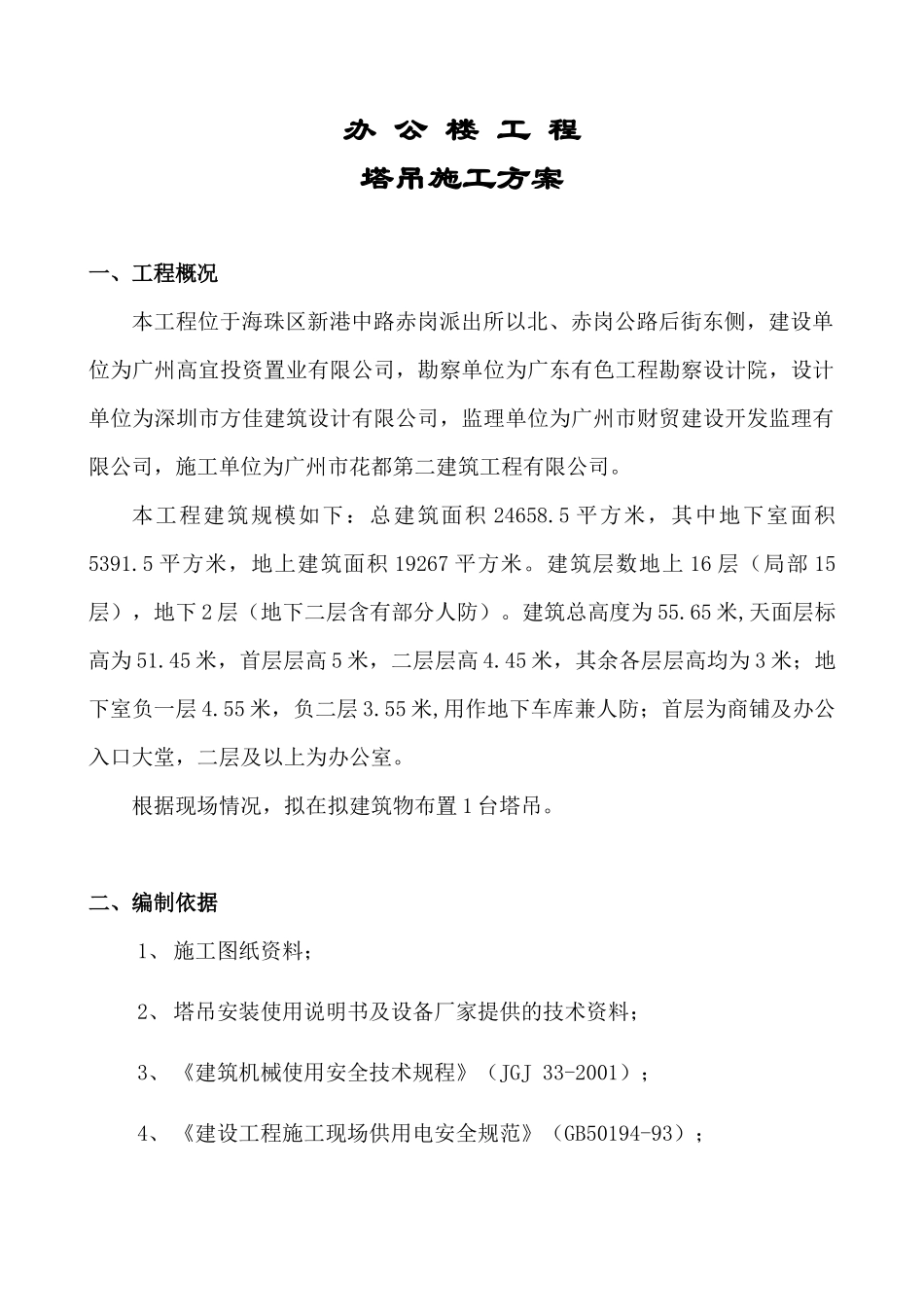

办公楼工程塔吊施工方案一、工程概况本工程位于海珠区新港中路赤岗派出所以北、赤岗公路后街东侧，建设单位为广州高宜投资置业有限公司，勘察单位为广东有色工程勘察设计院，设计单位为深圳市方佳建筑设计有限公司，监理单位为广州市财贸建设开发监理有限公司，施工单位为广州市花都第二建筑工程有限公司。本工程建筑规模如下：总建筑面积24658.5平方米，其中地下室面积5391.5平方米，地上建筑面积19267平方米。建筑层数地上16层（局部15层），地下2层（地下二层含有部分人防）。建筑总高度为55.65米,天面层标高为51.45米，首层层高5米，二层层高4.45米，其余各层层高均为3米；地下室负一层4.55米，负二层3.55米,用作地下车库兼人防；首层为商铺及办公入口大堂，二层及以上为办公室。根据现场情况，拟在拟建筑物布置1台塔吊。二、编制依据1、施工图纸资料；2、塔吊安装使用说明书及设备厂家提供的技术资料；3、《建筑机械使用安全技术规程》（JGJ33-2001）；4、《建设工程施工现场供用电安全规范》（GB50194-93）；5、《施工现场临时用电安全技术规范》（JGJ46-2005）；6、《建筑施工安全检查标准》(JGJ59-99)；7、《建筑施工高处作业安全技术规范》(JGJ80-91)；8、《施工现场安全生产保证体系》（DBJ08-903-2003）。三、设备资料项目部拟进场的塔机是由广西建机生产的液压自升式塔式起重机，型号为TCT6012。该机为水平臂架、小车变幅、上回转自升式多用途塔机。公称起重力矩1000KN·M，最大起重量8T，工作幅度2.5m-60m，最大幅度额定起重量1.2T，独立式起升高度45m，附着式起升高度75m。四、塔机安装前的准备3.1准备工作及注意事项：安装塔机前熟读使用说明书，以便正确、迅速安装塔机。安装时需要一台轮式吊车（或其它起重设备），其性能应适应起吊部件的需要，同时妥善协调安装和组装步骤，合理配置塔机安装人员，处理好组装现场的各种关系，则能使辅助吊车使用时间最少。3.1.2塔机安装的基本规定：（1）司机、安装工、起重工必须是劳动人事部门进行考核取得合格证者，严禁无证操作、安装、维修塔机。（2）安装塔机的全过程必须有专人指挥。严禁无指挥操作，更不允许不服从指挥，擅自操作，严禁操作人酒后作业。（3）参加操作人员必须做到：a.了解塔机使用说明书中有关安装过程的规定。严禁修改说明书中的安装程序。b.了解塔机各部件连接形式和连接尺寸。c.了解塔机各部件的重量及吊点位置。d.了解对使用设备及工具的性能及操作规程。3.1.3安装塔机的一般规定：（1）必须遵循塔机安装程序。（2）必须安装安全保护设施。如：扶梯、护栏等。（3）平衡臂上未装足平衡重时，严禁吊载。（4）风力超过4级时严禁塔机进行安装作业。（5）安装过程中必须用螺栓将下接盘、标准节和套架连接起来，并拧紧螺母。（6）必须按规定配置正确的平衡重重量。（7）加节前起重臂方向和套架开口方向必须一致。（8）标准节起升（或下降）时必须尽可能靠边近塔身（最大幅度在10米内）。（9）顶升安装标准节过程中，严禁旋转起重臂，开动小车或使吊钩上下运动。以上规定同样适用于拆塔减节。3.1.4安装注意事项：（1）检查连接螺栓是否拧紧。（2）塔机各部件所有的螺栓材质和规格不同，决不可混用。（3）平衡臂、起重臂拉板安装前应检查接头是否连接牢靠，拉板是否有损伤现象。（4）起吊平衡臂或起重臂安装时，一定要把吊绳与安装用起重机吊钩用钢丝绳夹或卸扣锁固，防止钢丝绳夹角过大时钢丝绳脱钩。（5）收紧变幅钢丝绳，以小车在重载情况下不打滑为宜。（6）当塔机在未安装平衡臂和起重臂之前，应进行回转试运转。（7）调整高度限位器，使吊钩组上限位置处于离小车滑轮之间的距离（空间尺寸）在大于1000㎜时，起升运转应停止。（8）力矩限制器、重量限制器、幅度限制器、各电气限位等装置均应按规定安装和调试。（9）塔式起重机的主体结构，电动机底座和所有电气设备的金属外壳，导线的金属护管等都应良好可靠的接地。（10）标准节安装不得换方位，否则爬升用踏步方向装错，无法进行爬升。（11）起重臂由9节组装而成，必须按出厂规定的标记或标牌顺序组装，切不可相更换。（12）起重臂相互连接用的上弦...
