数字电子时钟VIP免费

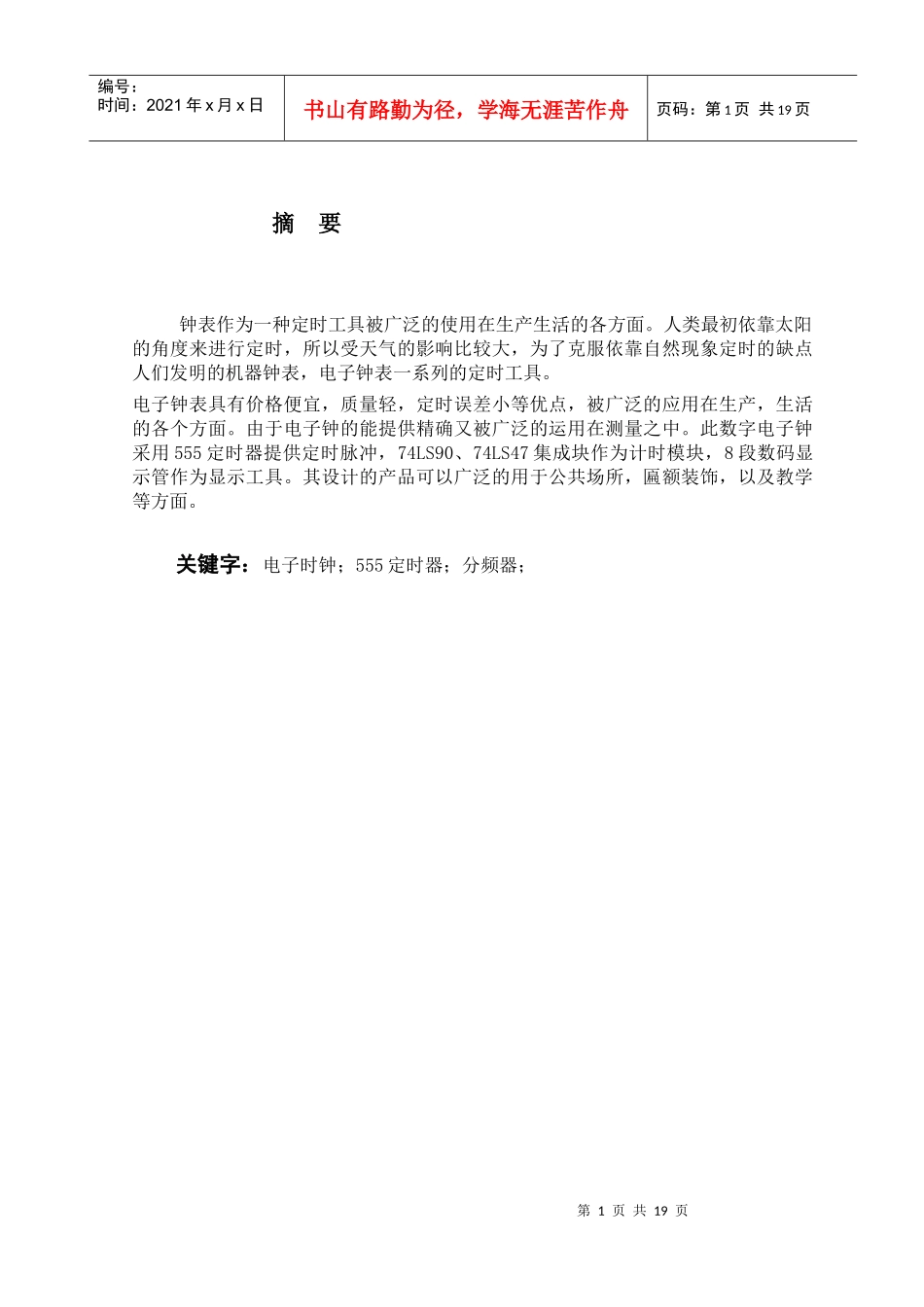

第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共19页摘要钟表作为一种定时工具被广泛的使用在生产生活的各方面。人类最初依靠太阳的角度来进行定时，所以受天气的影响比较大，为了克服依靠自然现象定时的缺点人们发明的机器钟表，电子钟表一系列的定时工具。电子钟表具有价格便宜，质量轻，定时误差小等优点，被广泛的应用在生产，生活的各个方面。由于电子钟的能提供精确又被广泛的运用在测量之中。此数字电子钟采用555定时器提供定时脉冲，74LS90、74LS47集成块作为计时模块，8段数码显示管作为显示工具。其设计的产品可以广泛的用于公共场所，匾额装饰，以及教学等方面。关键字：电子时钟；555定时器；分频器；第2页共19页第1页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共19页目录摘要...............................................I1.绪论.............................................11.1课题的目的.......................................11.3课题任务和要求....................................12.电子时钟设计方案...................................12.1设计步骤.........................................12.2设计方案.........................................23.硬件简介..........................................33.1主要器件简介.....................................34.电子时钟电路设计...................................64.1时钟信号设计.....................................64.260进制设计......................................74.324进制设计......................................84.4译码电路设计.....................................94.5校时电路设计.....................................95.系统仿真调试......................................105.1时钟运行及功能的调试.............................10总结..............................................11第3页共19页第2页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共19页参考文献...........................................12附录1系统仿真所用元器件清单.........................13附录2系统仿真原理图................................141绪论1.1课题的目的课程设计是在校学生素质教育的重要环节，是理论与实践相结合的桥梁和纽带。通过课程设计，使学生加巩固和加深对电子电路基本知识的理解，掌握组合逻辑电路、时序逻辑电路及数字逻辑电路系统的设计、安装、测试方法；进一步巩固所学的理论知识，提高运用所学知识分析和解决实际问题的能力；提高电路布局﹑布线及检查和排除故障的能力；培养书写综合实验报告的能力。以及学会查寻资料、方案设计、方案比较，以及单元电路设计计算等环节，进一步提高学生综合运用所学知识的能力，提高分析解决实际问题的能力。锻炼分析、解决电子电路问题的实际本领，通过此综合训练,为以后毕业设计打下一定的基础。1.2课题任务和要求用中小规模集成芯片设计多功能数字钟，具有以下功能:1.准确计时，以数字形式显示时(00～23)、分(00～59)、秒(00～59)的时间。2.具有校时功能，可以对小时和分单独校时，对分校时的时候，停止分向小时进位。路的构成用，器数码管、分立元件、中规模集成芯片进行课程设计。2电子时钟设计方案第4页共19页第3页共19页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共19页2.1设计步骤在熟悉课题，明确任务的基础上，查阅相关资料，理清设计思路，综合考虑总的设计时间和各部分设计所需时间，最终决定将本次设计分五大步进行。（1）熟悉课题，明确任务，查阅相关资料，确定总体设计方案；（2）根据各部分的功能划分功能模块，确定每一模块的硬件组成，合理选取具有相应功能的器件；（3）进行硬件设计，把各器件组成相应功能的模块，并把各功能模块进行电气连接，形成总的功能系统；（4）进行软件设计，编写程序，实现各模块功能，使整个系统能够良好的运行；（5）进行仿真调试，检查...
