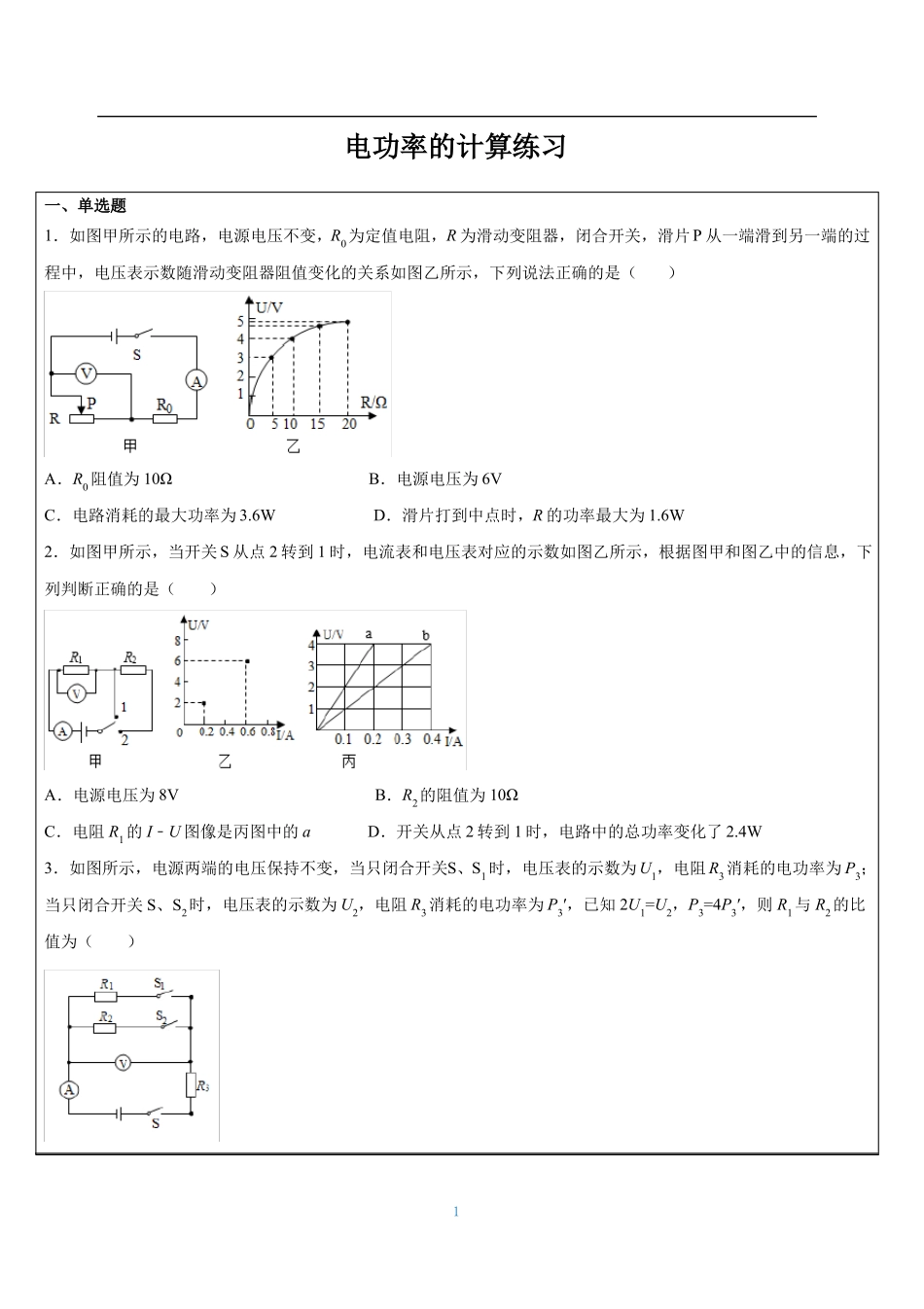

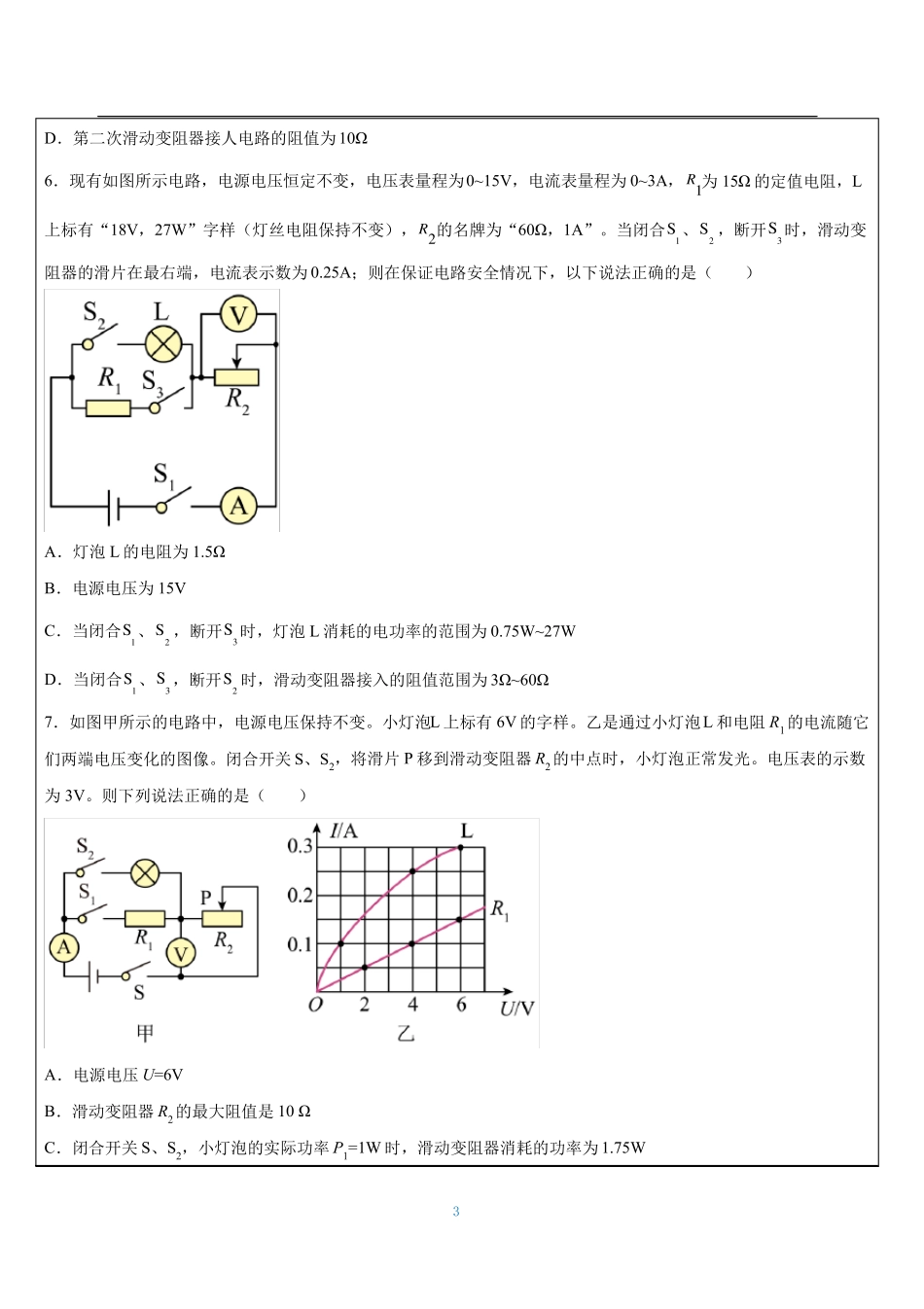

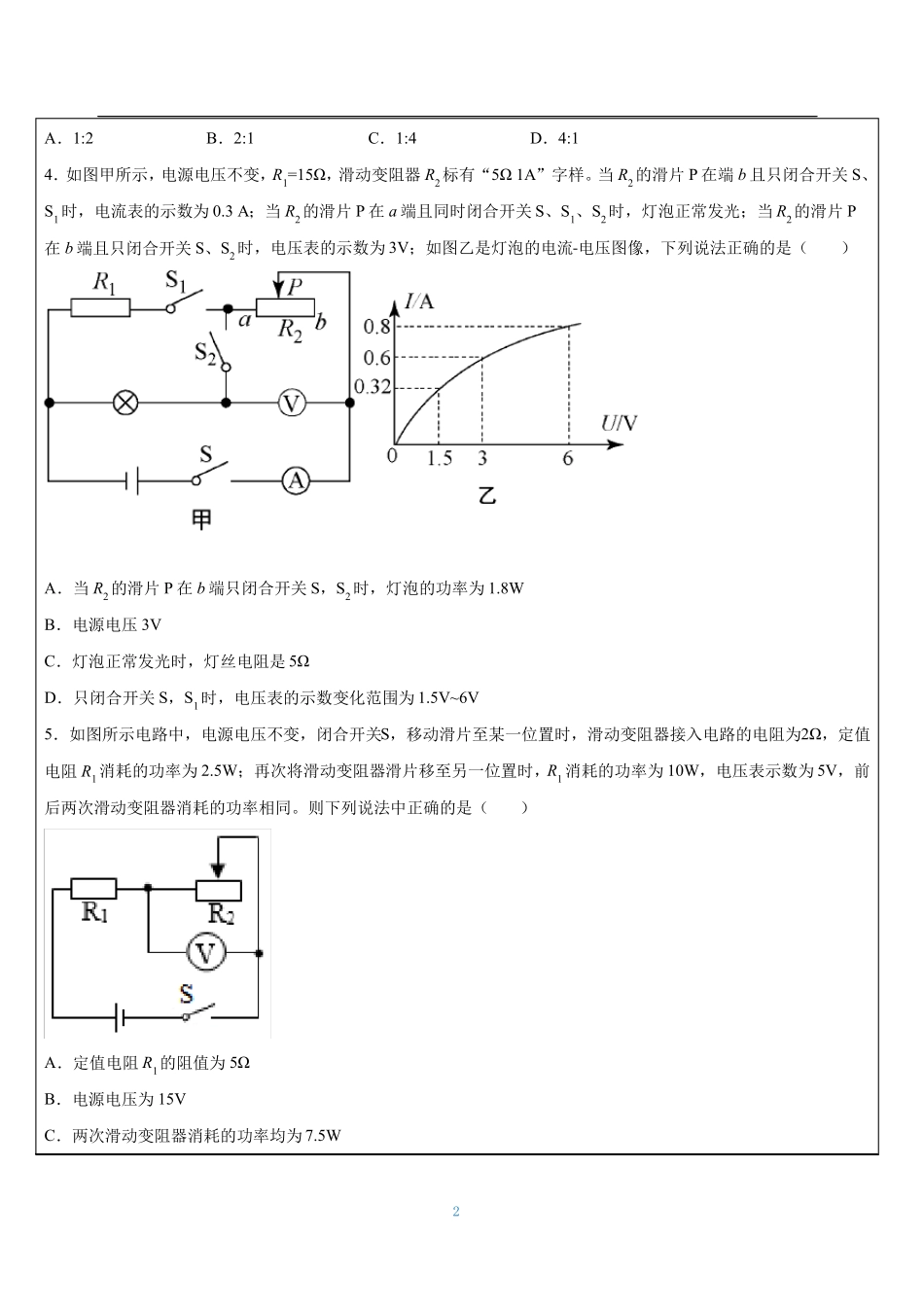

电功率的计算练习一、单选题1．如图甲所示的电路，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关，滑片P从一端滑到另一端的过程中，电压表示数随滑动变阻器阻值变化的关系如图乙所示，下列说法正确的是（）A．R0阻值为10ΩB．电源电压为6VC．电路消耗的最大功率为3.6WD．滑片打到中点时，R的功率最大为1.6W2．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，根据图甲和图乙中的信息，下列判断正确的是（）A．电源电压为8VB．R2的阻值为10ΩC．电阻R1的I﹣U图像是丙图中的aD．开关从点2转到1时，电路中的总功率变化了2.4W3．如图所示，电源两端的电压保持不变，当只闭合开关S、S1时，电压表的示数为U1，电阻R3消耗的电功率为P3；当只闭合开关S、S2时，电压表的示数为U2，电阻R3消耗的电功率为P3′，已知2U1=U2，P3=4P3′，则R1与R2的比值为（）1A．1:2B．2:1C．1:4D．4:14．如图甲所示，电源电压不变，R1=15Ω，滑动变阻器R2标有“5Ω1A”字样。当R2的滑片P在端b且只闭合开关S、S1时，电流表的示数为0.3A；当R2的滑片P在a端且同时闭合开关S、S1、S2时，灯泡正常发光；当R2的滑片P在b端且只闭合开关S、S2时，电压表的示数为3V；如图乙是灯泡的电流-电压图像，下列说法正确的是（）A．当R2的滑片P在b端只闭合开关S，S2时，灯泡的功率为1.8WB．电源电压3VC．灯泡正常发光时，灯丝电阻是5ΩD．只闭合开关S，S1时，电压表的示数变化范围为1.5V~6V5．如图所示电路中，电源电压不变，闭合开关S，移动滑片至某一位置时，滑动变阻器接入电路的电阻为2Ω，定值电阻R1消耗的功率为2.5W；再次将滑动变阻器滑片移至另一位置时，R1消耗的功率为10W，电压表示数为5V，前后两次滑动变阻器消耗的功率相同。则下列说法中正确的是（）A．定值电阻R1的阻值为5ΩB．电源电压为15VC．两次滑动变阻器消耗的功率均为7.5W2D．第二次滑动变阻器接人电路的阻值为10Ω6．现有如图所示电路，电源电压恒定不变，电压表量程为0~15V，电流表量程为0~3A，R1为15Ω的定值电阻，L上标有“18V，27W”字样（灯丝电阻保持不变），R2的名牌为“60Ω，1A”。当闭合S1、S2，断开S3时，滑动变阻器的滑片在最右端，电流表示数为0.25A；则在保证电路安全情况下，以下说法正确的是（）A．灯泡L的电阻为1.5ΩB．电源电压为15VC．当闭合S1、S2，断开S3时，灯泡L消耗的电功率的范围为0.75W~27WD．当闭合S1、S3，断开S2时，滑动变阻器接入的阻值范围为3Ω~60Ω7．如图甲所示的电路中，电源电压保持不变。小灯泡L上标有6V的字样。乙是通过小灯泡L和电阻R1的电流随它们两端电压变化的图像。闭合开关S、S2，将滑片P移到滑动变阻器R2的中点时，小灯泡正常发光。电压表的示数为3V。则下列说法正确的是（）A．电源电压U=6VB．滑动变阻器R2的最大阻值是10ΩC．闭合开关S、S2，小灯泡的实际功率P1=1W时，滑动变阻器消耗的功率为1.75W3D．闭合开关S、S1时，电路的最小功率为1.35W8．如图甲所示电路中，电源电压保持不变，R为定值电阻，R1为滑动变阻器，图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻R1的关系图像，下列说法正确的是（）A．电源电压为3VB．电阻R的最大功率是0.9WC．整个电路的总功率变化了2.4WD．当R的功率为0.9W时，1s内电路消耗的电能是0.9J9．如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“10Ω1A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡恰好正常发光。在图乙中绘制出电流表与两电压表示数关系的图像。下列说法中正确的是（）A．电源电压为5VB．小灯泡额定功率为2WC．整个电路的最小功率为2.4WD．滑片在a点时，小灯泡与滑动变阻器的功率之比为1:110．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器的滑片P从最右端a滑动到最左端b的过程中，电压表示数随电流表示数变化的图线如图乙所示，则下列说法正确的是（）A．电源电压为6VB．定值电阻R0的阻值为6Ω4C．滑动变阻器R消耗的最大功率为6.75WD．滑片P在b端时，10s内电源提供的电能是180J11．如图所示，电源电压保持不变。闭合开关，滑片P分别移到A和C两点时，滑动...
