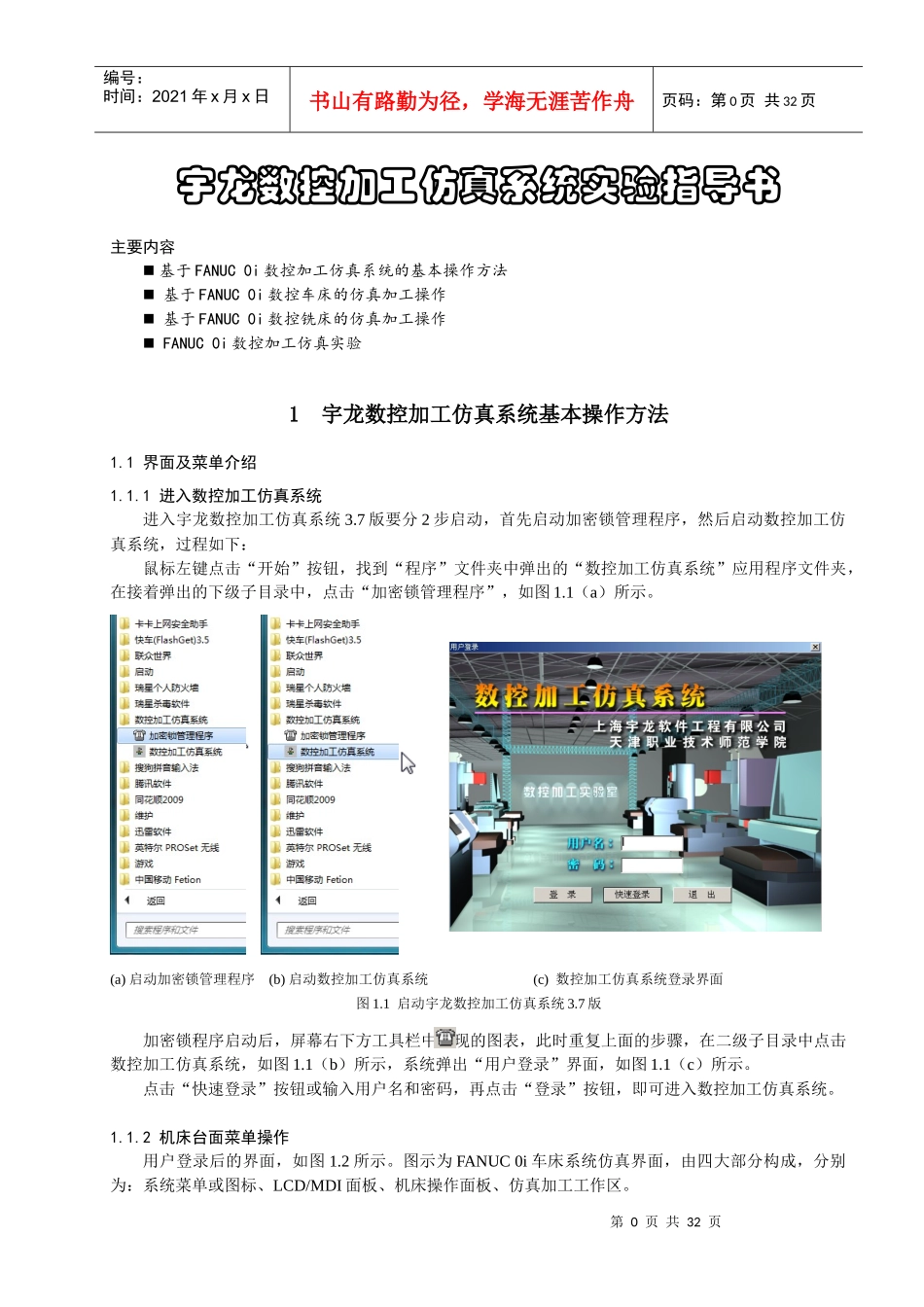

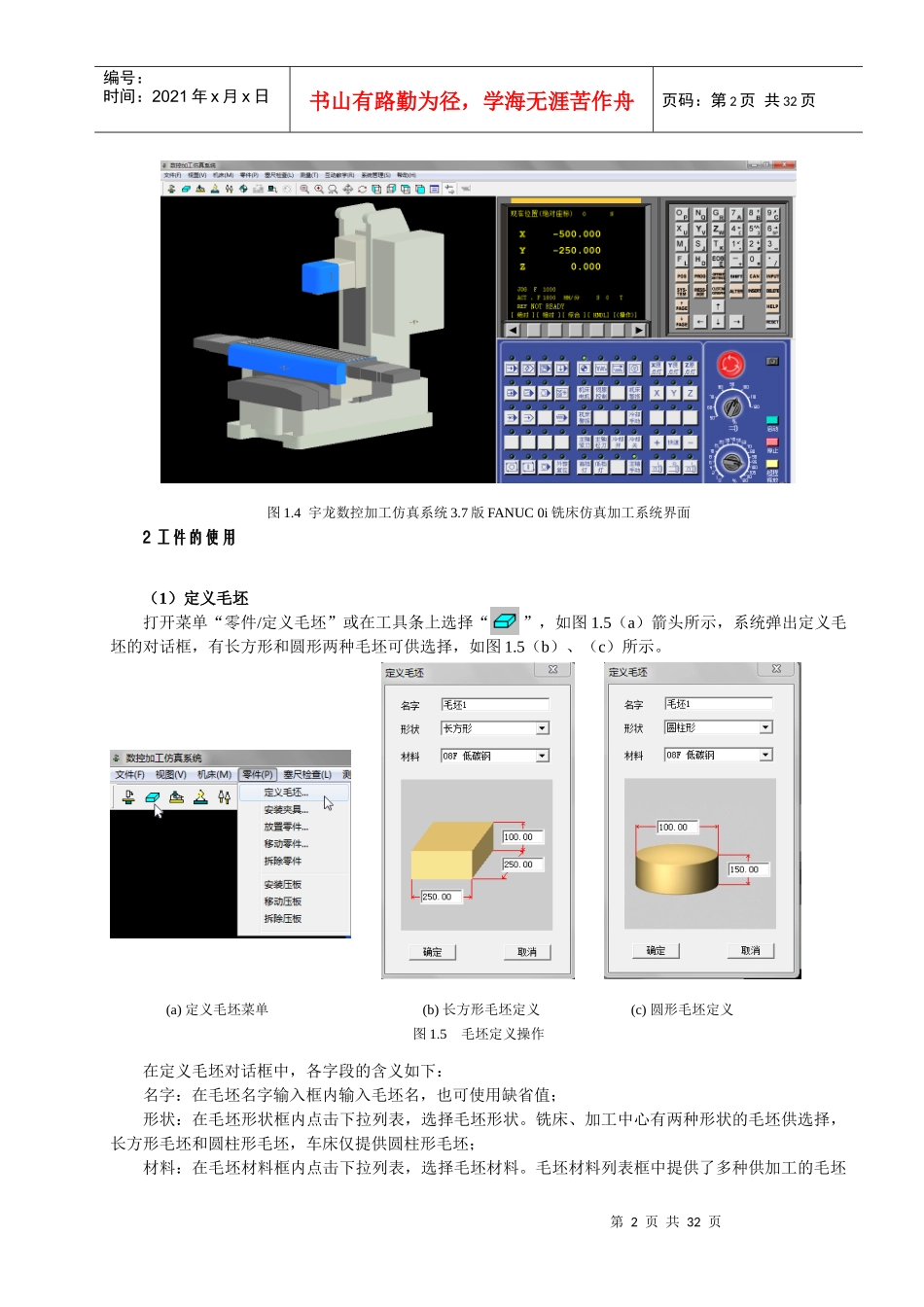

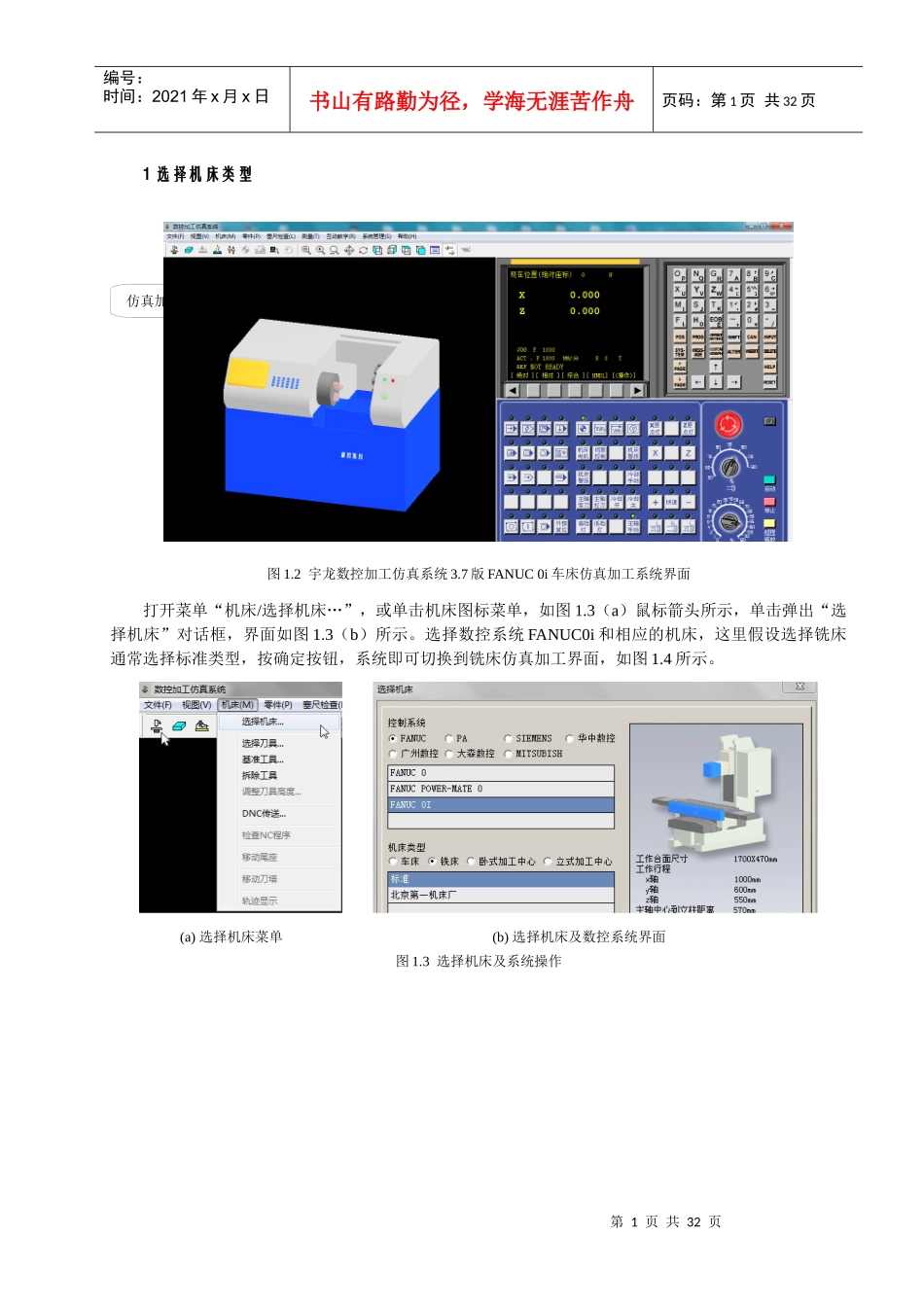

第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共32页宇龙数控加工仿真系统实验指导书主要内容基于FANUC0i数控加工仿真系统的基本操作方法基于FANUC0i数控车床的仿真加工操作基于FANUC0i数控铣床的仿真加工操作FANUC0i数控加工仿真实验1宇龙数控加工仿真系统基本操作方法1.1界面及菜单介绍1.1.1进入数控加工仿真系统进入宇龙数控加工仿真系统3.7版要分2步启动，首先启动加密锁管理程序，然后启动数控加工仿真系统，过程如下：鼠标左键点击“开始”按钮，找到“程序”文件夹中弹出的“数控加工仿真系统”应用程序文件夹，在接着弹出的下级子目录中，点击“加密锁管理程序”，如图1.1（a）所示。(a)启动加密锁管理程序(b)启动数控加工仿真系统(c)数控加工仿真系统登录界面图1.1启动宇龙数控加工仿真系统3.7版加密锁程序启动后，屏幕右下方工具栏中出现的图表，此时重复上面的步骤，在二级子目录中点击数控加工仿真系统，如图1.1（b）所示，系统弹出“用户登录”界面，如图1.1（c）所示。点击“快速登录”按钮或输入用户名和密码，再点击“登录”按钮，即可进入数控加工仿真系统。1.1.2机床台面菜单操作用户登录后的界面，如图1.2所示。图示为FANUC0i车床系统仿真界面，由四大部分构成，分别为：系统菜单或图标、LCD/MDI面板、机床操作面板、仿真加工工作区。第1页共32页第0页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页1选择机床类型图1.2宇龙数控加工仿真系统3.7版FANUC0i车床仿真加工系统界面打开菜单“机床/选择机床…”，或单击机床图标菜单，如图1.3（a）鼠标箭头所示，单击弹出“选择机床”对话框，界面如图1.3（b）所示。选择数控系统FANUC0i和相应的机床，这里假设选择铣床通常选择标准类型，按确定按钮，系统即可切换到铣床仿真加工界面，如图1.4所示。(a)选择机床菜单(b)选择机床及数控系统界面图1.3选择机床及系统操作系统菜单或图标仿真加工工作区LCD/MDI面板机床操作面板第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页图1.4宇龙数控加工仿真系统3.7版FANUC0i铣床仿真加工系统界面2工件的使用（1）定义毛坯打开菜单“零件/定义毛坯”或在工具条上选择“”，如图1.5（a）箭头所示，系统弹出定义毛坯的对话框，有长方形和圆形两种毛坯可供选择，如图1.5（b）、（c）所示。(a)定义毛坯菜单(b)长方形毛坯定义(c)圆形毛坯定义图1.5毛坯定义操作在定义毛坯对话框中，各字段的含义如下：名字：在毛坯名字输入框内输入毛坯名，也可使用缺省值；形状：在毛坯形状框内点击下拉列表，选择毛坯形状。铣床、加工中心有两种形状的毛坯供选择，长方形毛坯和圆柱形毛坯，车床仅提供圆柱形毛坯；材料：在毛坯材料框内点击下拉列表，选择毛坯材料。毛坯材料列表框中提供了多种供加工的毛坯第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页材料，可根据需要在“材料”下拉列表中选择毛坯材料毛坯尺寸：点击尺寸输入框，即可改变毛坯尺寸，单位：毫米。完成以上操作后，按“确定”按钮，保存定义的毛坯并且退出本操作，也可按“取消”按钮，退出本操作。(a)零件模型(b)导出零件模型菜单(c)导入零件模型菜单图1.6零件模型导出导入（2）导出零件模型对于经过部分加工的工件，打开菜单“文件/导出零件模型”，系统弹出“另存为”对话框，在对话框中输入文件名，按保存按钮，就可将这个未完成加工的零件保存为零件模型，可在以后放置零件时通过导入零件模型而调用。如图1.6（a）、（b）所示。（3）导入零件模型机床在加工零件时，除了可以使用原始的毛坯，还可以对经过部分加工的毛坯进行再加工。经过部分加工的毛坯称为零件模型，可以通过导入零件模型的功能调用零件模型。打开菜单“文件/导入零件模型”，若已通过导出零件模型功能保存过成型毛坯，则系统将弹出“打开”对话框，在此对话框中选择并且打开所需的后缀名为“PRT”的零件文件，则选中的零件模型被放置在工作台面上，如图1.6（c）所示。此类文件为...
