感谢您使用由徐州豪立电子有限公司生产的DM-01数码显微仪VIP免费

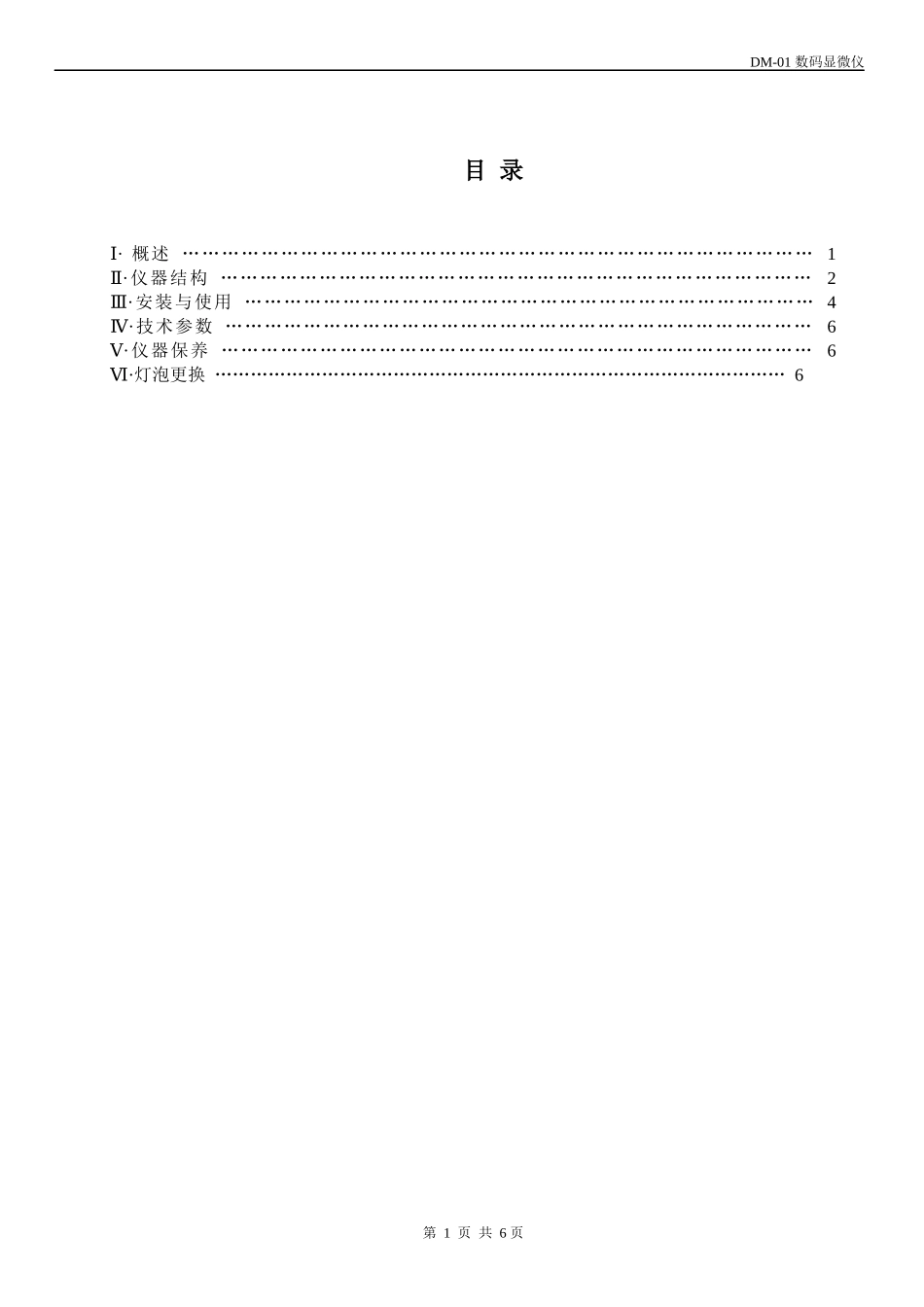

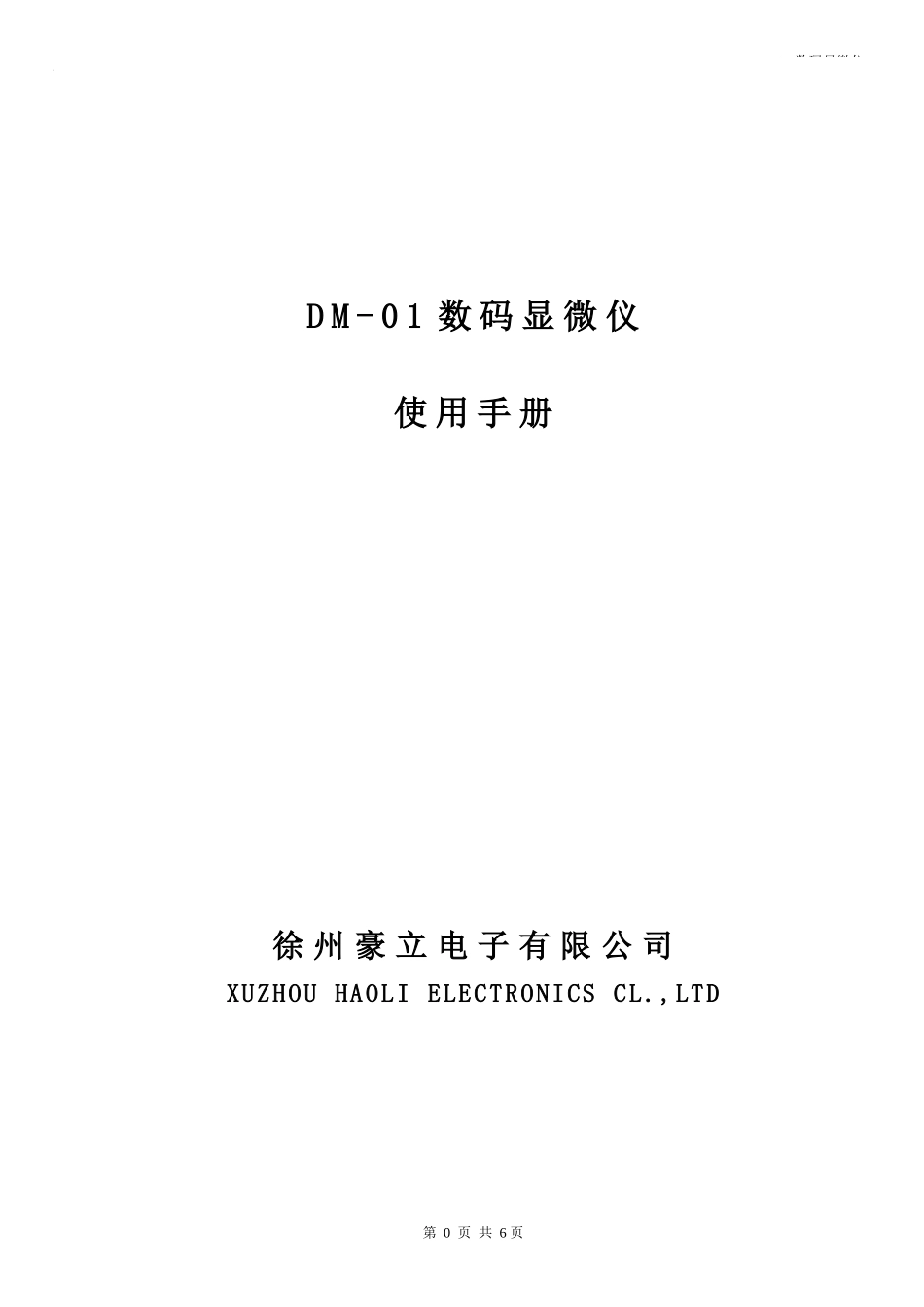

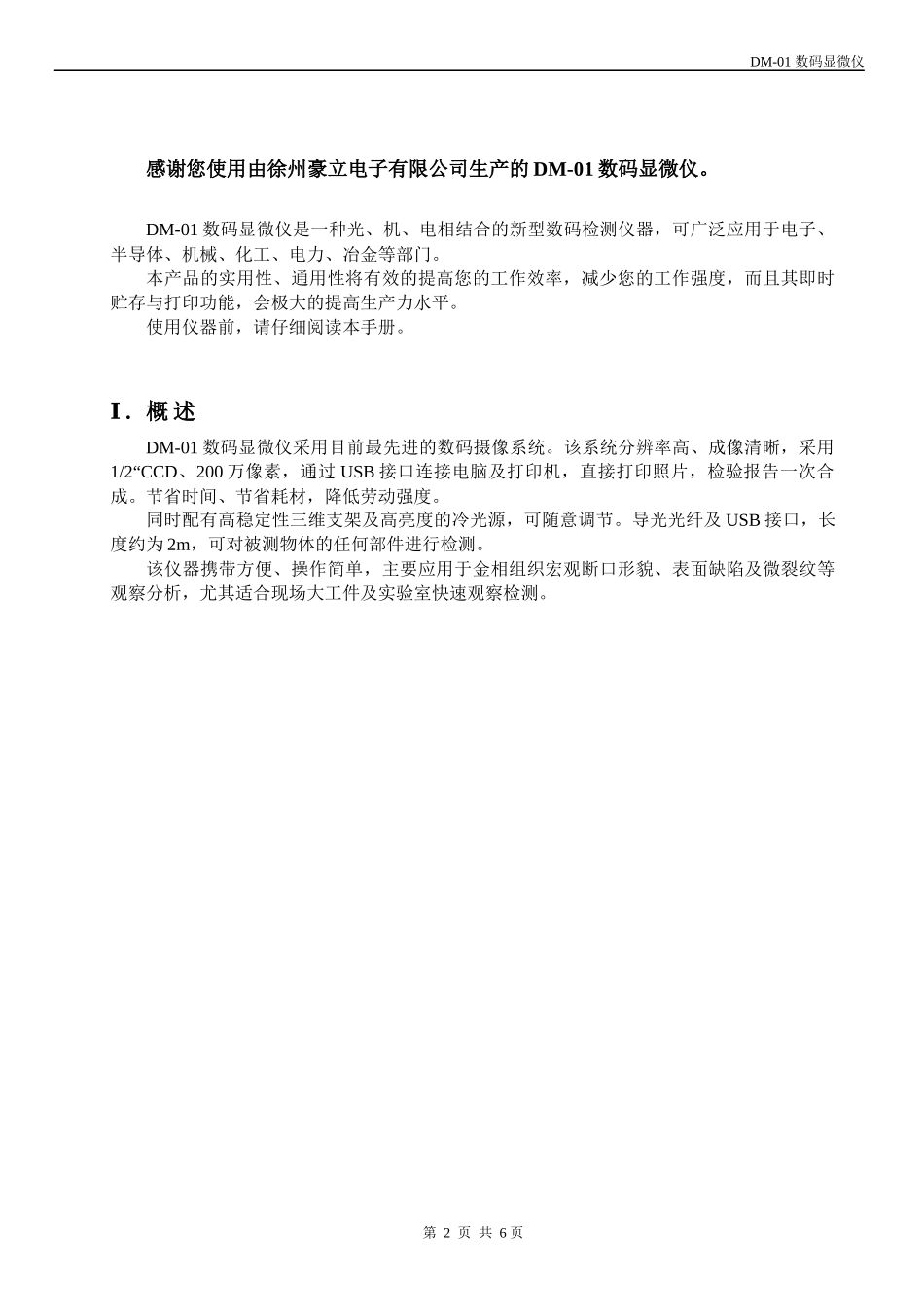

DM-01数码显微仪DM-01数码显微仪使用手册徐州豪立电子有限公司XUZHOUHAOLIELECTRONICSCL.,LTD第0页共6页DM-01数码显微仪目录·Ⅰ概述……………………………………………………………………………………1·Ⅱ仪器结构………………………………………………………………………………2·Ⅲ安装与使用……………………………………………………………………………4·Ⅳ技术参数………………………………………………………………………………6·Ⅴ仪器保养………………………………………………………………………………6·Ⅵ灯泡更换……………………………………………………………………………………6第1页共6页DM-01数码显微仪感谢您使用由徐州豪立电子有限公司生产的DM-01数码显微仪。DM-01数码显微仪是一种光、机、电相结合的新型数码检测仪器，可广泛应用于电子、半导体、机械、化工、电力、冶金等部门。本产品的实用性、通用性将有效的提高您的工作效率，减少您的工作强度，而且其即时贮存与打印功能，会极大的提高生产力水平。使用仪器前，请仔细阅读本手册。.Ⅰ概述DM-01数码显微仪采用目前最先进的数码摄像系统。该系统分辨率高、成像清晰，采用1/2“CCD、200万像素，通过USB接口连接电脑及打印机，直接打印照片，检验报告一次合成。节省时间、节省耗材，降低劳动强度。同时配有高稳定性三维支架及高亮度的冷光源，可随意调节。导光光纤及USB接口，长度约为2m，可对被测物体的任何部件进行检测。该仪器携带方便、操作简单，主要应用于金相组织宏观断口形貌、表面缺陷及微裂纹等观察分析，尤其适合现场大工件及实验室快速观察检测。第2页共6页DM-01数码显微仪.Ⅱ仪器结构部件名称：1．光源亮度调节指示灯2．电源开头3．亮度调整钮4．光纤接口5．USB接口6．光纤7．摄像机握把8．镜头（含聚焦调整筒）9．导光罩（根据倍率选用接触式和非接触式导光罩）第3页共6页①②③④⑤喷墨打印机支架金相镜头笔记本电脑显微镜头冷光源⑥⑦⑧⑨第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共8页现场安装注：先将金相镜头安放在摄像机握把上，然后连接两端的光纤头，再与计算机的USB接口连接。第5页共8页第4页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共8页.Ⅲ安装与使用在安装机器或装拆摄像机馈线时，必须确保开关位于“OFF”位置。前面板注意：在开关位于“ON”位置时，不得连接或拆卸摄像机馈线，否则会损坏摄像机。（1）Fiber-illuminator的连接摄像机馈线的一端是手持握把，另一端分别是光纤插头和USB插头，其中较大的一个是光纤插头。—在Fiber-illuminator的前面板上有一个标有“LIGHT”的插座，将摄像机馈线一端的光纤插头插入光纤插座并将其旋紧。—在搬运、贮藏时，将插头旋下即可。注意：在开关位于“ON”位置时，请不要直视光源输出插座或握把头部，以免灼伤眼睛。（2）连接计算机—将摄像机上的USB插头，插入计算机上的USB接口，打开数字显微系统软件即可工作。（3）调节光照度—旋转“LEVEL”旋钮，并根据前面板上标明的“MIN”和“MAX”标注调节控制输出光照度。（4）镜头与导光罩的连接在使用时，可能会出现有些镜头使用接触式导光罩，另一些则使用非接触式导光罩，这纯粹OFF第5页共8页第6页共8页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共8页是因为工厂的配置及放大倍率不同所至，每个镜头均含有两个导光罩，可方便地互换接触式及非接触式导光罩。—根据放大倍率选择镜头，拿下镜头的橡胶保护垫，旋下握把头部的塑料防护罩，顺时针方向地将镜头旋在摄像机头部。—更换导光罩时，只需将导光罩旋下，将另一替换导光罩旋上即可。注意：在更换镜头时，须防止握把及镜头落入灰尘，应立即装上防护罩。在搬运或贮藏不带镜头的摄像机时，也应旋上塑料防护罩。（5）电源线的连接—确保Fiber-illuminator电源开关处在“OFF”位置，将电源线插头插入其后面板“ACINPUT”插座，另一端插入电源线线盒。（6）连接支架和打印机—在手持观测物体时，会因抖动而造成图像不稳，此时可将握把固...
