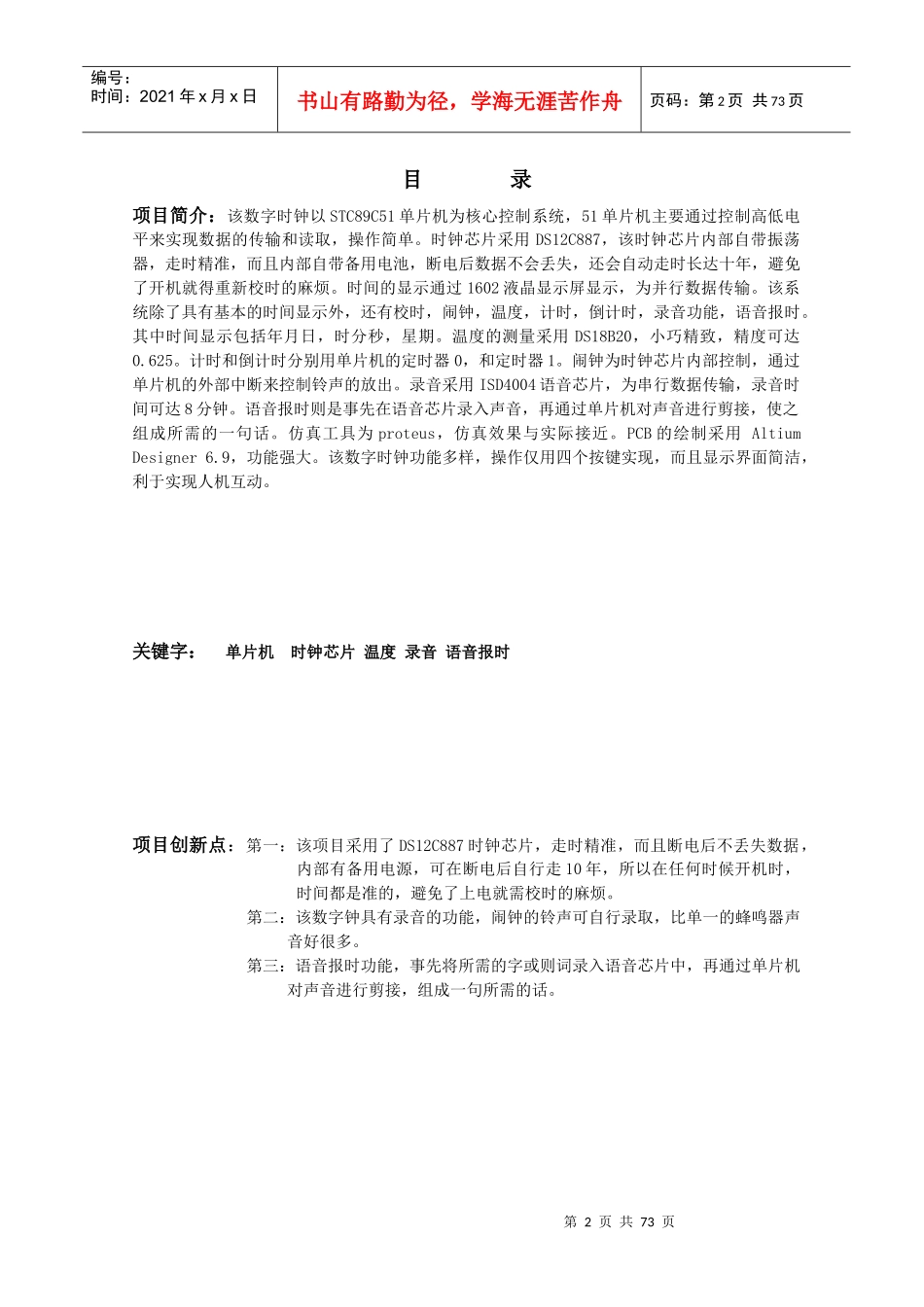

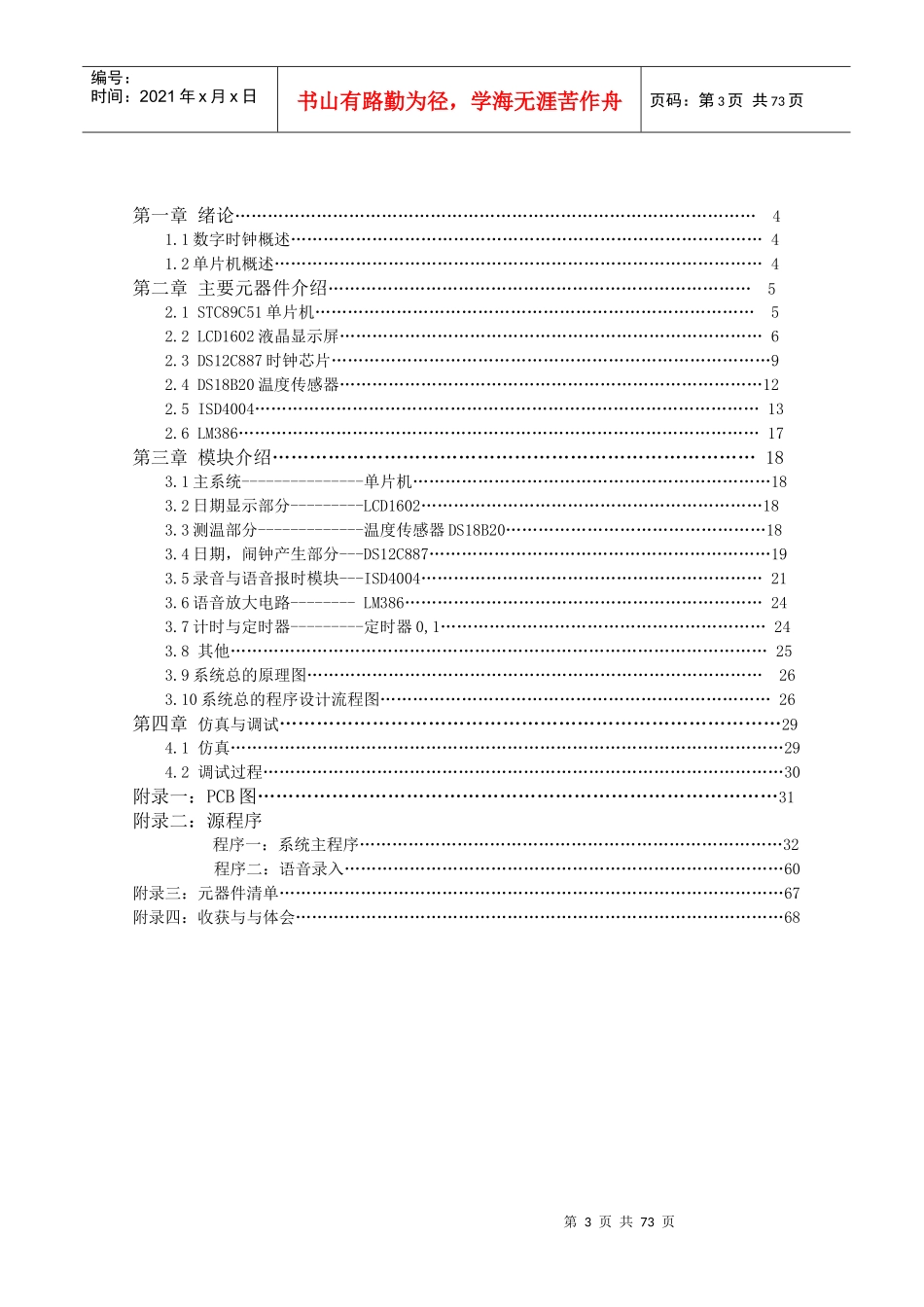

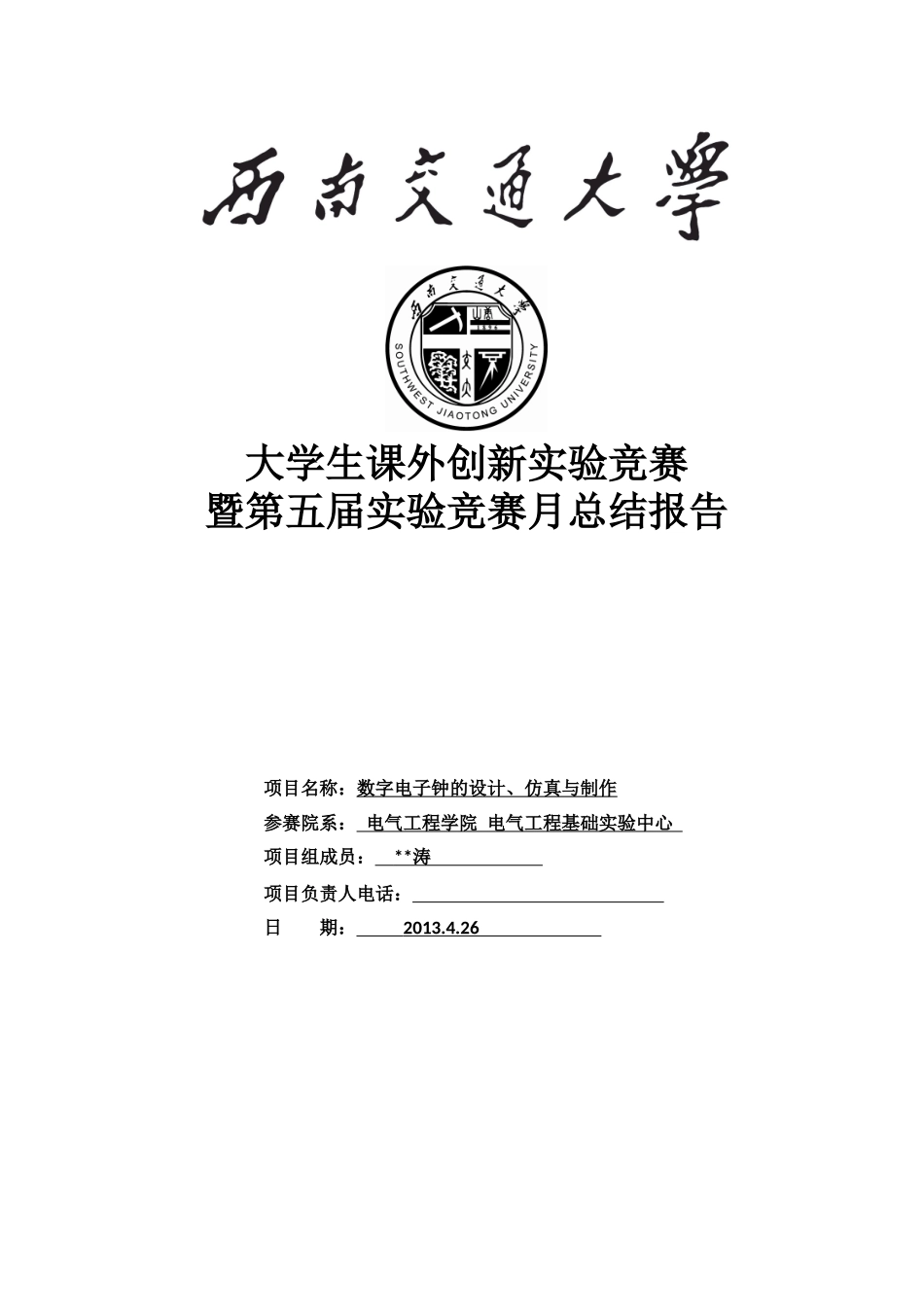

大学生课外创新实验竞赛暨第五届实验竞赛月总结报告项目名称：数字电子钟的设计、仿真与制作参赛院系：电气工程学院电气工程基础实验中心项目组成员：**涛项目负责人电话：日期：2013.4.26第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共73页目录项目简介：该数字时钟以STC89C51单片机为核心控制系统，51单片机主要通过控制高低电平来实现数据的传输和读取，操作简单。时钟芯片采用DS12C887，该时钟芯片内部自带振荡器，走时精准，而且内部自带备用电池，断电后数据不会丢失，还会自动走时长达十年，避免了开机就得重新校时的麻烦。时间的显示通过1602液晶显示屏显示，为并行数据传输。该系统除了具有基本的时间显示外，还有校时，闹钟，温度，计时，倒计时，录音功能，语音报时。其中时间显示包括年月日，时分秒，星期。温度的测量采用DS18B20，小巧精致，精度可达0.625。计时和倒计时分别用单片机的定时器0，和定时器1。闹钟为时钟芯片内部控制，通过单片机的外部中断来控制铃声的放出。录音采用ISD4004语音芯片，为串行数据传输，录音时间可达8分钟。语音报时则是事先在语音芯片录入声音，再通过单片机对声音进行剪接，使之组成所需的一句话。仿真工具为proteus，仿真效果与实际接近。PCB的绘制采用AltiumDesigner6.9，功能强大。该数字时钟功能多样，操作仅用四个按键实现，而且显示界面简洁，利于实现人机互动。关键字：单片机时钟芯片温度录音语音报时项目创新点：第一：该项目采用了DS12C887时钟芯片，走时精准，而且断电后不丢失数据，内部有备用电源，可在断电后自行走10年，所以在任何时候开机时，时间都是准的，避免了上电就需校时的麻烦。第二：该数字钟具有录音的功能，闹钟的铃声可自行录取，比单一的蜂鸣器声音好很多。第三：语音报时功能，事先将所需的字或则词录入语音芯片中，再通过单片机对声音进行剪接，组成一句所需的话。第3页共73页第2页共73页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共73页第一章绪论……………………………………………………………………………………41.1数字时钟概述……………………………………………………………………………41.2单片机概述………………………………………………………………………………4第二章主要元器件介绍……………………………………………………………………52.1STC89C51单片机………………………………………………………………………52.2LCD1602液晶显示屏……………………………………………………………………62.3DS12C887时钟芯片………………………………………………………………………92.4DS18B20温度传感器……………………………………………………………………122.5ISD4004…………………………………………………………………………………132.6LM386……………………………………………………………………………………17第三章模块介绍……………………………………………………………………183.1主系统---------------单片机…………………………………………………………183.2日期显示部分---------LCD1602………………………………………………………183.3测温部分-------------温度传感器DS18B20…………………………………………183.4日期，闹钟产生部分---DS12C887………………………………………………………193.5录音与语音报时模块---ISD4004………………………………………………………213.6语音放大电路--------LM386…………………………………………………………243.7计时与定时器---------定时器0,1……………………………………………………243.8其他………………………………………………………………………………………253.9系统总的原理图…………………………………………………………………………263.10系统总的程序设计流程图………………………………………………………………26第四章仿真与调试………………………………………………………………………294.1仿真…………………………………………………...
