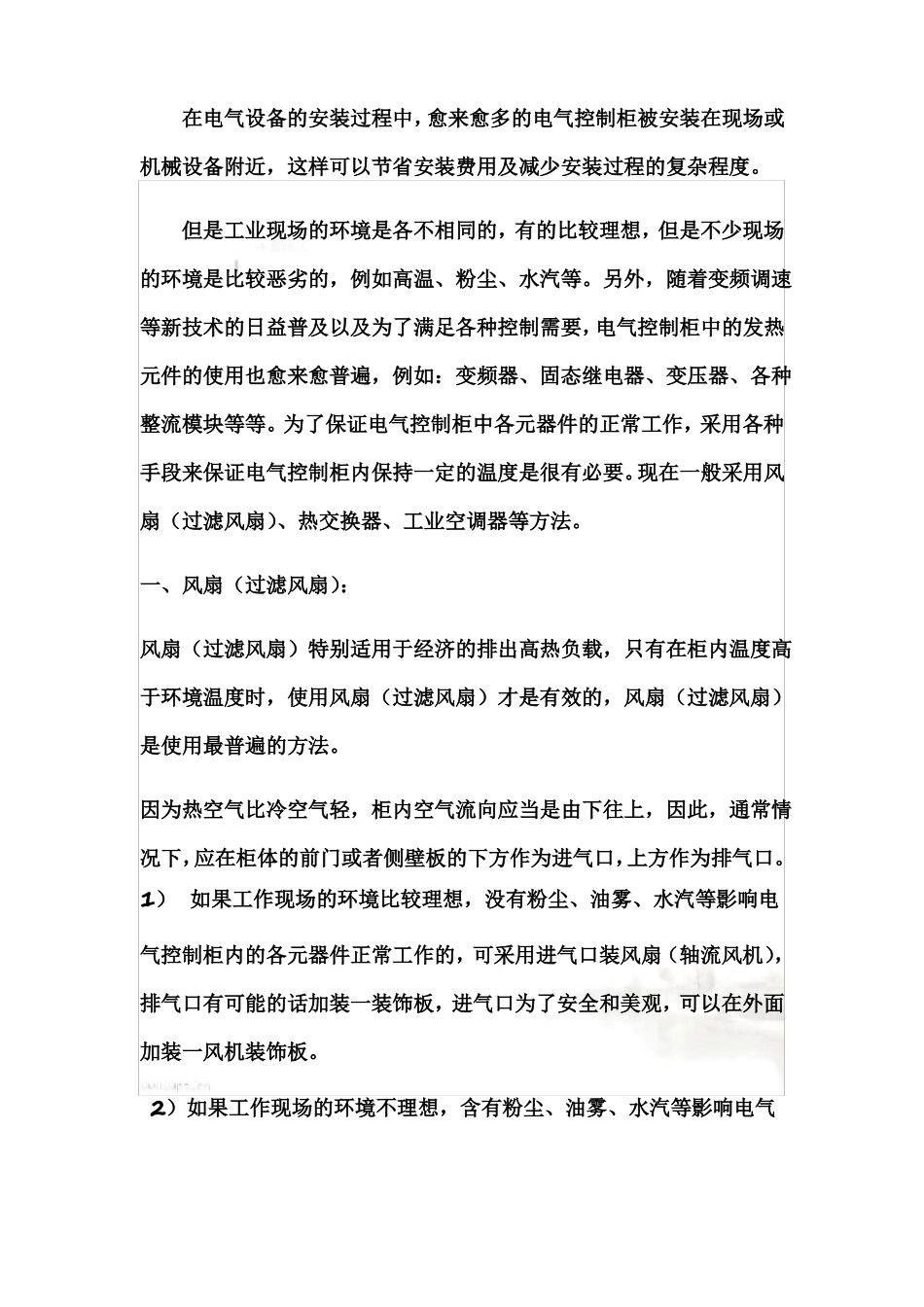

电气控制柜(机柜)散热问题电气控制柜(机柜)散热问题在电气设备的安装过程中，愈来愈多的电气控制柜被安装在现场或机械设备附近，这样可以节省安装费用及减少安装过程的复杂程度。但是工业现场的环境是各不相同的，有的比较理想，但是不少现场的环境是比较恶劣的，例如高温、粉尘、水汽等。另外，随着变频调速等新技术的日益普及以及为了满足各种控制需要，电气控制柜中的发热元件的使用也愈来愈普遍，例如：变频器、固态继电器、变压器、各种整流模块等等。为了保证电气控制柜中各元器件的正常工作，采用各种手段来保证电气控制柜内保持一定的温度是很有必要。现在一般采用风扇（过滤风扇）、热交换器、工业空调器等方法。一、风扇（过滤风扇）：风扇（过滤风扇）特别适用于经济的排出高热负载，只有在柜内温度高于环境温度时，使用风扇（过滤风扇）才是有效的，风扇（过滤风扇）是使用最普遍的方法。因为热空气比冷空气轻，柜内空气流向应当是由下往上，因此，通常情况下，应在柜体的前门或者侧壁板的下方作为进气口，上方作为排气口。1）如果工作现场的环境比较理想，没有粉尘、油雾、水汽等影响电气控制柜内的各元器件正常工作的，可采用进气口装风扇（轴流风机），排气口有可能的话加装一装饰板，进气口为了安全和美观，可以在外面加装一风机装饰板。2）如果工作现场的环境不理想，含有粉尘、油雾、水汽等影响电气控制柜内的各元器件正常工作的，那就应该在进气口选用L系列过滤风扇组，在排气口选用过滤栅，以防止粉尘、油雾、水汽等进入电气控制柜内。GU简单方便，而且可以很方便地更换其中的过滤垫。过滤垫一般分为无纺纤维过滤垫和细过滤垫，其中无纺纤维过滤垫用于防止10微米以上的灰尘颗粒，细过滤垫用于防止10微米以下的灰尘颗粒。风扇（过滤风扇）的选型可以根据柜内温度与环境温度的差值以及柜内热损耗在风扇的特性曲线表中选取。二、热交换器：当柜内外空气循环要求隔绝时，还可以考虑使用热交换器。热交换器按照其冷却介质，一般可以分为：空气/空气热交换器（冷却介质为空气）、空气/水热交换器（冷却介质为水）。它们按安装方式，均可分为：壁挂式和顶装式。空气/空气热交换器有两个相互隔离的空气流动空间，一个与电气控制柜相通，另一个与外部空间相通，柜内的热空气被吸入热交换器内，热空气的热量通过散热片由热管传到热交换器的另一端，然后通过外部空气的流动将热量排到大气中。使用这种热交换器的前提条件是环境温度必须低于柜内温度。空气/水热交换器，其工作原理与空气/空气热交换器是一样的，只是冷却介质是水，其优点是专门用于多尘、多油及高热负载的地方。可以通过调节进口水温度和流量来改变热交换器的功率。但是，必须要有水源。热交换器的选型与风扇及空调的选型是相似的。三、空调：风扇适用于柜内温度高于环境温度，但是当环境温度高于柜内温度或者环境温度高于柜内要求的温度（一般为35℃）时，那就应该考虑使用工业空调器了。还有当柜内外空气循环要求隔绝时，也应该考虑使用工业空调器。空调采用压缩机制冷原理进行强力制冷，实现对电气控制柜内部温度的恒温控制，由于电气控制柜内外空气循环相互隔绝，故可以有效地防止有害、潮湿的气体及粉尘进入柜内。空调按照其安装方式，一般可以分为：壁挂式（侧装式、嵌入式及柜内架装式）和顶装式。空调的选型也是根据柜内温度与环境温度的差值以及柜内热损耗，从而确定空调所需要的制冷量来选取的，现在一般都是按照德国公司提供的经验公式来选取的。其计算如下：QE=QV-KXAXΔT式中：QE----总的制冷量（W）QV柜内元器件总的热损耗（W）；K----热传导系数（W/m2K），其值根据柜体材料不同而不同，一般来说，钢板为5.5，铝板为11，塑料为0.3;A----柜体实际散热面积（m2）,柜体的安装方式对柜体的散热有较大影响，威图提供了如下几种典型安装方式的散热面积的计算：（宽=柜体宽，高=柜体高，深=柜体深）
1）单个柜体，四周有空：A=1.8X高X（宽+深）+1.4X宽X深
2）单个柜体，用于壁装：A=1.4X宽X（高+深）+1.8X深X高
3）起始或终端柜体，四周有空：A=1.4X宽X（高+深）+1.8X宽X高
4）起始或...
