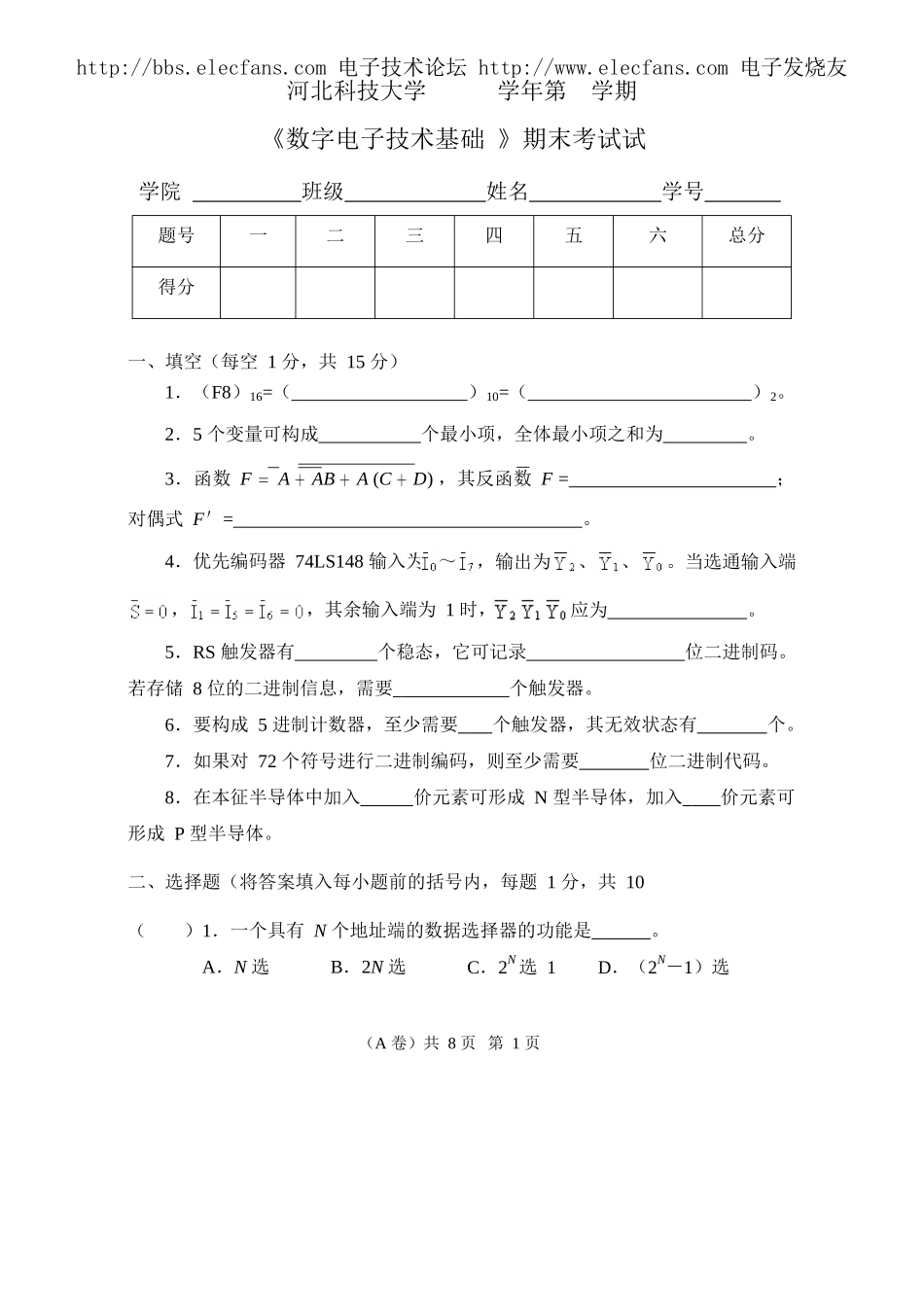

http://bbs.elecfans.com电子技术论坛http://www.elecfans.com电子发烧友河北科技大学学年第学期《数字电子技术基础》期末考试试卷学院班级姓名学号一、填空（每空1分，共15分）1．（F8）16=（）10=（）2。2．5个变量可构成个最小项，全体最小项之和为。3．函数F=A+AB+A(C+D)，其反函数F=；对偶式F＇=。4．优先编码器74LS148输入为～，输出为、、。当选通输入端，，其余输入端为1时，应为。5．RS触发器有个稳态，它可记录位二进制码。若存储8位的二进制信息，需要个触发器。6．要构成5进制计数器，至少需要个触发器，其无效状态有个。7．如果对72个符号进行二进制编码，则至少需要位二进制代码。8．在本征半导体中加入价元素可形成N型半导体，加入价元素可形成P型半导体。二、选择题（将答案填入每小题前的括号内，每题1分，共10分）（）1．一个具有N个地址端的数据选择器的功能是。C．2N选1D．（2N－1）选1A．N选1B．2N选1（A卷）共8页第1页题号一二三四五六总分得分http://bbs.elecfans.com电子技术论坛http://www.elecfans.com电子发烧友）2．当JK触发器在时钟CP作用下，欲使Qn+1=Qn，则必须使。（A．J＝0，K=1B．J＝1，K=0C．J＝K=0D．J＝K=1（）3．在4变量函数F（W，X，Y，Z）中，和最小项WXYZ相邻的项是。A．WXYZB．WXYZC．WXYZD．WXYZ（）4．下列一组数中，（）是等值的。①（A7）16A．①和③②（10100110）2③（166）10B．②和①C．②和③D．都不对（）5．在逻辑函数中的卡诺图化简中，若被合并的最小项数越多（画的圈越大），则说明化简后。A．乘积项个数越少C．该乘积项含因子少B．实现该功能的门电路少D．乘积项和乘积项因子两者皆少（）6．在下列各种电路中，属于组合电路的有。A．编码器B．触发器C．寄存器D．计数器（）7．74LS138是3线-8线译码器，译码输出为低电平有效，若输入A2A1A0=100时，输出Y7Y6Y5Y4Y3Y2Y1Y0=。A．00010000B．11101111C．11110111D．00001000）8．RS触发器当R=S=0时，Qn+1=。（C．QnD．QnA．0B．1（）9．施密特触发器常用于对脉冲波形的。A．延时和定时C．整形与变换）10．今测得NPNB．计数与寄存D．产生电路三极管各电极对地的电位分别为VC=6V，VB=－0.6V，（VE=0V，该三极管工作状态为。A．放大状态B．截止状态C．饱和状态D．击穿状态（A卷）共8页第2页http://bbs.elecfans.com电子技术论坛http://www.elecfans.com三、化简题（共10分）电子发烧友⎪⎧F1(A，B，C，D)=∑m1．若函数⎨⎪⎩约束条件∑m(10,11,12,14,15)=0（1）试求：F1的最简与或表达式（3分）（2）试求：F1的最简或与表达式（3分）2．利用公式法化简逻辑函数F2=AB+ABC+ABC（4（A卷）共8页第3页http://bbs.elecfans.com电子技术论坛http://www.elecfans.com四、分析题（共25分）1．如图所示为由边沿JK触发器组成的电路。（共10分）1电子发烧友QQ1CPZ（1）分别写出电路的驱动方程、状态方程和输出方程（5分）；（2）画出状态转换图，并判断能否自启动（5分）。（A卷）共8页第4页21JC11K1JC11K&http://bbs.elecfans.com电子技术论坛http://www.elecfans.com电子发烧友2．分析下图由74160构成的计数器为几进制计数器。画出有效状态转换图。（5分）1DCPQ0Q1Q2Q33．写出图示逻辑电路的输出H和Y的逻辑函数表达式，列出真值表，说明电路的逻辑功能。（10分）（A卷）共8页第5页11EPD0D1D2D3CET74160LDCPR＆http://bbs.elecfans.com电子技术论坛http://www.elecfans.com电子发烧友五、设计题（共25分）1．用74LS160及少量与非门组成显示0~23，M=24的计数器。（5分）CEPCPQ0CPQ0Q1Q2Q3Q1Q2Q32．试用图示的3线-8线译码器74LS138和必要的门电路产生如下多输出逻辑函数，要求（1）写出分析过程（6分）；（2）在给定的逻辑符号图上完成最终电路图（4分）。⎧Y1=AC⎪⎨Y2=ABC+ABC+⎪⎩Y3=BC+ABY2Y3S3（A卷）共8页第6页74LS138A2Y0A1Y1A0S1Y4S2Y5Y6D0D1D2D3ET74160LDRDD0D1D2D3EPCET74160LDRDhttp://bbs.elecfans.com电子技术论坛http://www.elecfans.com电子发烧友3．试用D功能触发器，完成状态如下转换的同步时序逻辑电路（不画逻辑图）。要求：（1）列出次态卡诺图；（2）写出状态方程；（3...
