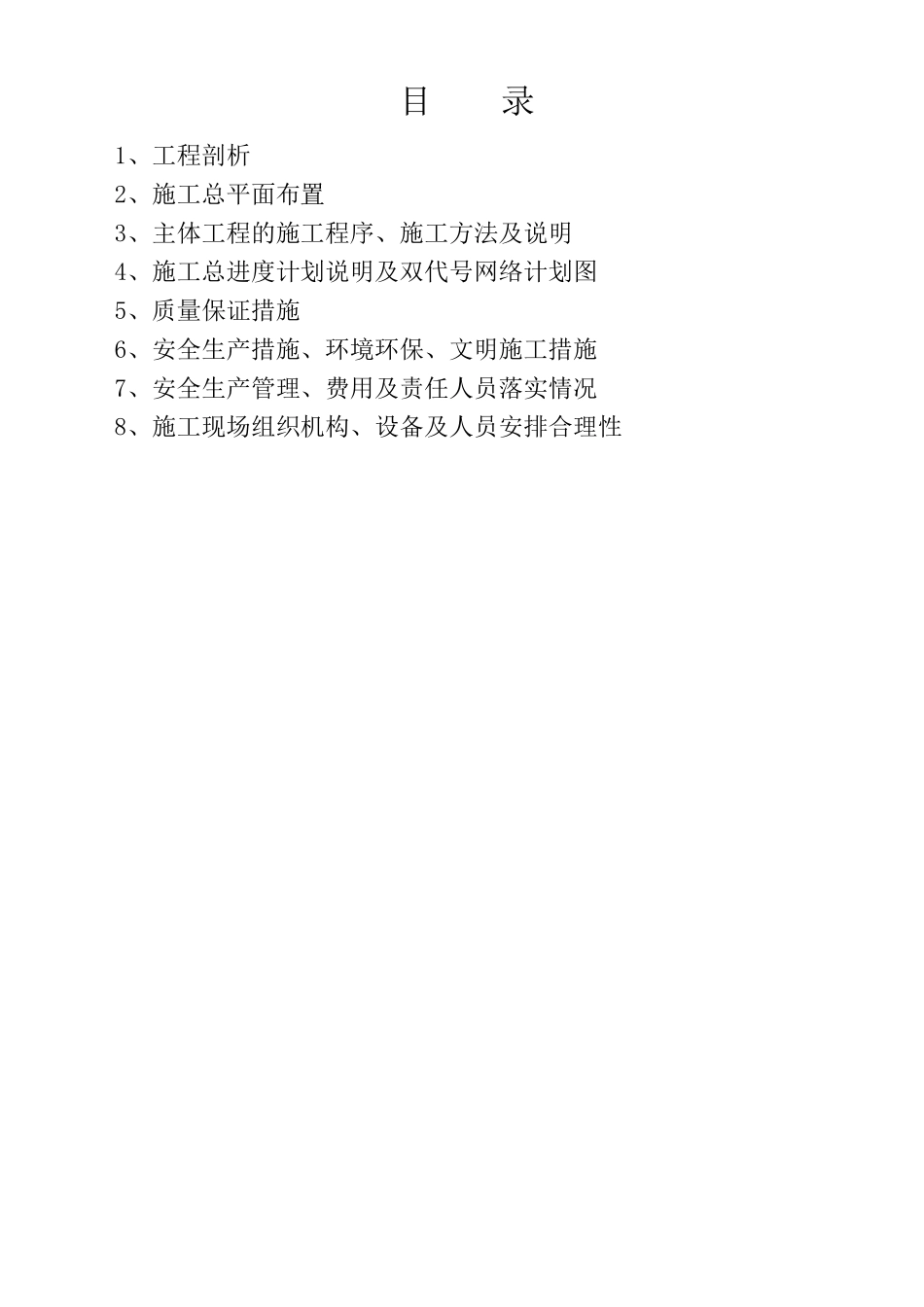

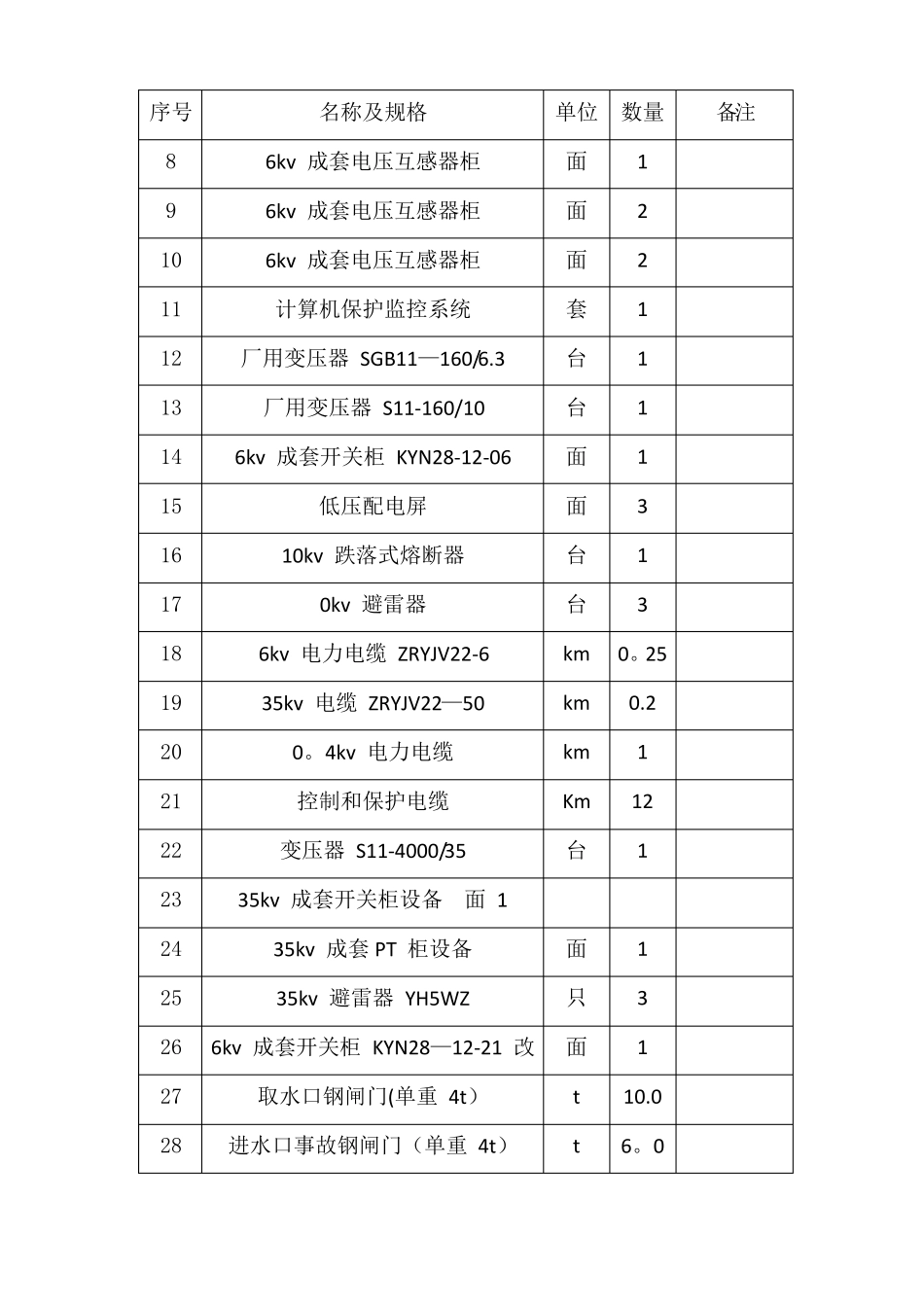

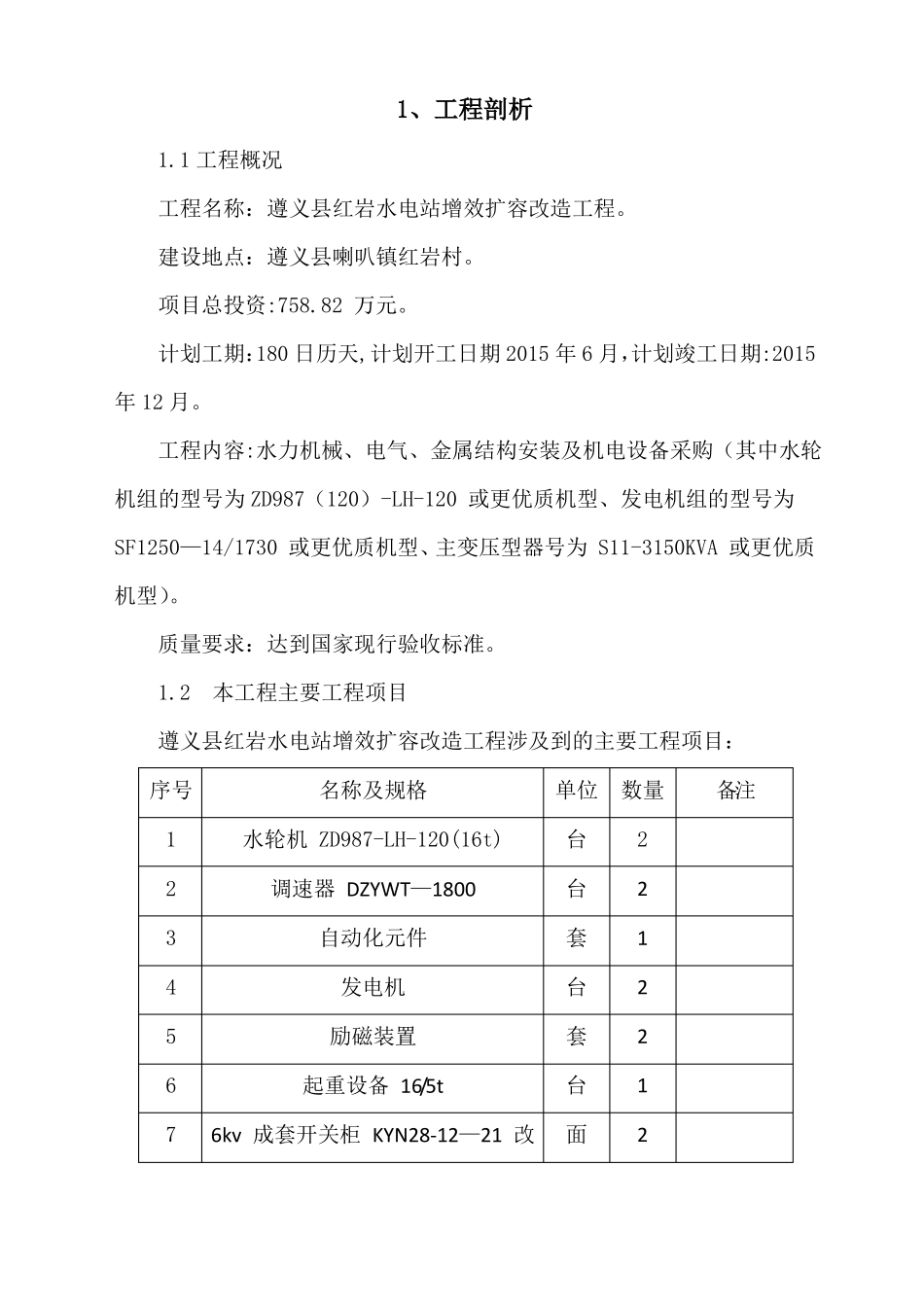

目录1、工程剖析2、施工总平面布置3、主体工程的施工程序、施工方法及说明4、施工总进度计划说明及双代号网络计划图5、质量保证措施6、安全生产措施、环境环保、文明施工措施7、安全生产管理、费用及责任人员落实情况8、施工现场组织机构、设备及人员安排合理性1、工程剖析1.1工程概况工程名称：遵义县红岩水电站增效扩容改造工程。建设地点：遵义县喇叭镇红岩村。项目总投资:758.82万元。计划工期：180日历天,计划开工日期2015年6月，计划竣工日期:2015年12月。工程内容:水力机械、电气、金属结构安装及机电设备采购（其中水轮机组的型号为ZD987（120）-LH-120或更优质机型、发电机组的型号为SF1250—14/1730或更优质机型、主变压型器号为S11-3150KVA或更优质机型）。质量要求：达到国家现行验收标准。1.2本工程主要工程项目遵义县红岩水电站增效扩容改造工程涉及到的主要工程项目：序号1234567名称及规格水轮机ZD987-LH-120(16t)调速器DZYWT—1800自动化元件发电机励磁装置起重设备16/5t6kv成套开关柜KYN28-12—21改单位数量台台套台套台面2212212备注序号8910111213141516171819202122232425名称及规格6kv成套电压互感器柜6kv成套电压互感器柜6kv成套电压互感器柜计算机保护监控系统厂用变压器SGB11—160/6.3厂用变压器S11-160/106kv成套开关柜KYN28-12-06低压配电屏10kv跌落式熔断器0kv避雷器6kv电力电缆ZRYJV22-635kv电缆ZRYJV22—500。4kv电力电缆控制和保护电缆变压器S11-4000/3535kv成套开关柜设备面135kv成套PT柜设备35kv避雷器YH5WZ单位数量面面面套台台面面台台kmkmkmKm台面只面tt12211113130。250.2112113110.06。0备注266kv成套开关柜KYN28—12-21改2728取水口钢闸门(单重4t）进水口事故钢闸门（单重4t）序号293031323334353637名称及规格启闭设备LQ120KN手电两用葫芦2×100—6启闭设备QPK-250KN（自重7t)拦污栅体压力钢管DN2000，厚10尾水钢闸门（单重3t）葫芦CD2×100施工便道施工仓库单位数量台台台ttt台km㎡3226.035.0310.150备注1。3本工程施工特点1.3。1电站现场施工作业区较为集中，资源调配方便。电站作业区相互之间的距离较短，工作面较为集中,人员和设备调配较为方便，可以得到充分利用。1。3.2施工协调:本工程设备安装与水工建筑施工同时进行，两个施工部门在场地使用、起吊设备使用、施工进度协调和工作面移交等方面很容易产生矛盾，需要统一指挥，相互理解，及时沟通，提倡协作精神，以保证各自承担的工作在相互穿插中有序开展。1。3。3施工中应重视的方面（施工难点）。1、主机及金属结构与现场部分尺寸配合。2、地处郊外,在尊重当地习俗，适应气候环境等方面应引起高度重视。3、设计图纸与设备制造、现场安装施工的偏差调整.1。3。4工程安装进度管理重点.我公司虽在设备的采购、催交、出厂检验、运输、现场仓库保管等环节已制订周详的计划。但不排除不可预见的情况出现，现场施工部门采取把握关键施工线路，跟进辅助施工线路的两条线路并行施工的施工方案，针对设备到货的情况及时地进行施工方案的调整。2、施工总平面布置2。1施工场地及现场办公生活营区布置2.1。1安装场地布置根据招标文件有关要求和本工程特点，并结合本项目具体情况，为配合和满足机电设备到货、安装的要求,施工人员和施工设备将陆续到达工地,直至机电安装高峰期到来之前，机电安装人员和施工设备全部到达工地。为保证机电安装项目的质量和满足工程进度要求，拟定租界当地村民民房作为现场办公生活营区。2。1.2现场办公生活营区布置根据工程进度安排,机电安装工期约为2015年6月至2015年12月。期中施工高峰时间较长，计划安排高峰进场班组人数为30-50人。2。1.3材料仓库及构件贮放区施工设置仓库区，主要作用：(1)存放电站业主采购的机电设备部件需防水、易损件、易丢失的贵重件。（2）存放机电安装机加工件、零散件、螺栓及我方采购用于现场施工的消耗性材料.施工现场拟采用自制移动式箱房1个，用于贮放各式工具及氧气瓶、乙炔瓶等施工器具。（3）临时施工区布置一间简易生产车间和试验室，以适应发电厂房未形成之前，机电安装生产的需要。2.2施工用气、水、电布置2。2.1施工用电...
