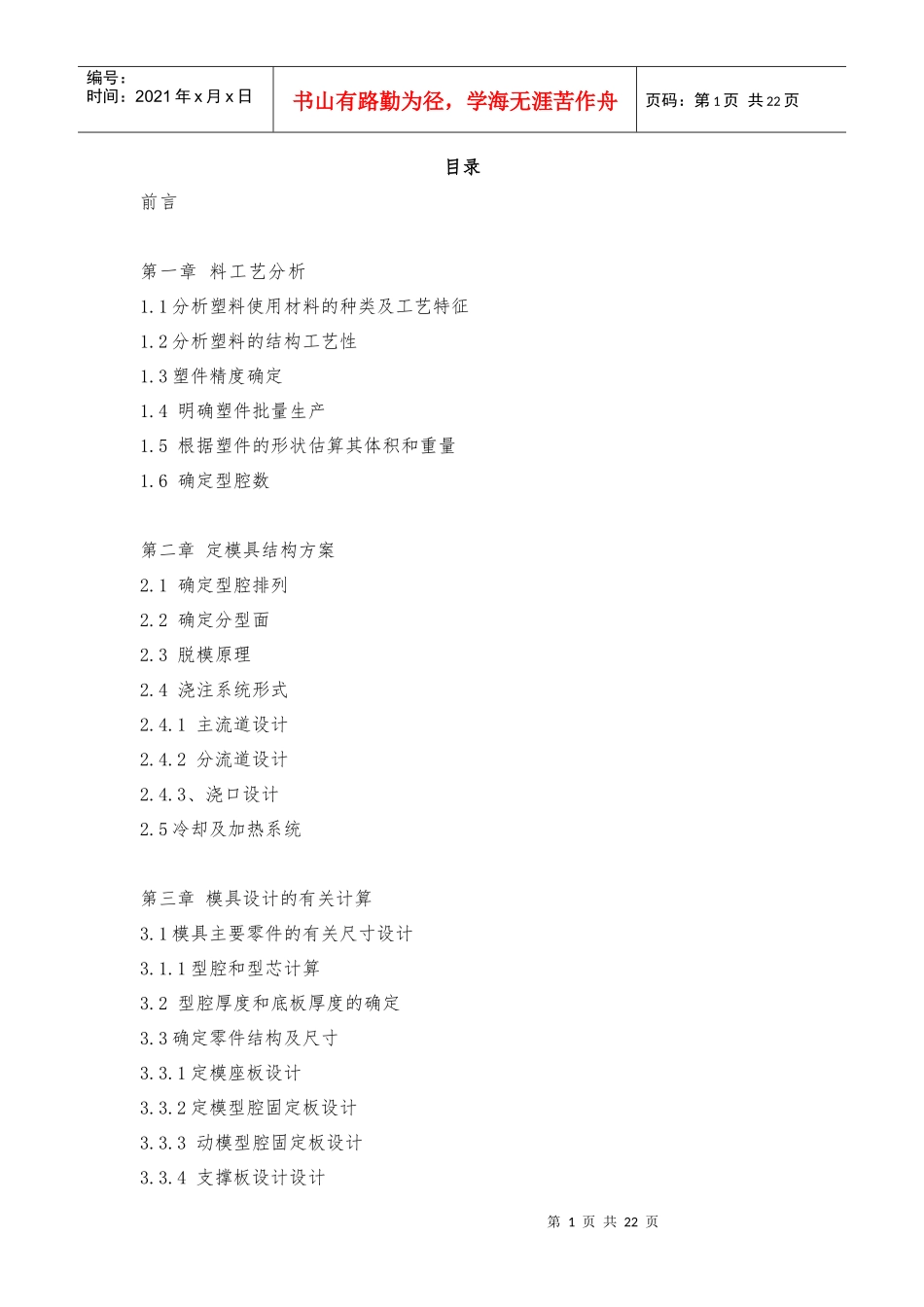

第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共22页目录前言第一章料工艺分析1.1分析塑料使用材料的种类及工艺特征1.2分析塑料的结构工艺性1.3塑件精度确定1.4明确塑件批量生产1.5根据塑件的形状估算其体积和重量1.6确定型腔数第二章定模具结构方案2.1确定型腔排列2.2确定分型面2.3脱模原理2.4浇注系统形式2.4.1主流道设计2.4.2分流道设计2.4.3、浇口设计2.5冷却及加热系统第三章模具设计的有关计算3.1模具主要零件的有关尺寸设计3.1.1型腔和型芯计算3.2型腔厚度和底板厚度的确定3.3确定零件结构及尺寸3.3.1定模座板设计3.3.2定模型腔固定板设计3.3.3动模型腔固定板设计3.3.4支撑板设计设计第2页共22页第1页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共22页3.3.5推杆固定板设计第四章初选注射机4.1计算浇注系统体积4.1初选注射机第五章核注射机有关工艺参数5.1注射量的校核5.2锁模力与注射压力5.3模具厚度H与注射机闭合高度第六章结束语参考文献第3页共22页第2页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共22页摘要注塑模具是在成型中赋予塑料以形状和尺寸的部件。模具的结构虽然由于塑料品种和性能、塑料制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。模具主要由浇注系统、成型零件和结构零件三部分组成。其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。对此次放大镜无多大要求，它的整体尺寸不大，但要大批生产，为提高生产率，降低成本，故采用模具成批注射生产。并且该产品为放大镜要透光，所以材料采用聚苯乙烯（PS）做为材料。对于浇注系统和成型零件的设计；浇注系统是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯等。此套放大镜模实现部分机械操作自动化，浇注系统采用普通流道，进行一模二腔注射。顶出机构由2条型芯和一条推杆顶出，型腔分动模型腔和定模型腔。前言此次设计为放大镜的注射成型模具设计。对于这次的设计首要制定的塑料成型工艺以及合理设计塑料成型模具的过程。前面部分主要说明塑料成型的必要理论基础，包括高分子聚合物结构特点与性能，尤其是聚合物的热力学性能和化学性质，还有聚合物熔体在成型过程中的流动状态及物理和化学变化。后面部分说明的是注射成型模具设计的最复第4页共22页第3页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共22页杂也最具代表性的部分，主要说明注射成型模具的设计，包括浇注系统（主流道，浇口，分流道）、成型零件（型芯，型腔，推杆等）的设计，对所选注射机的校核等有关设计。由于塑料注射成型模具对于实践性很强，并且技术正在飞速发展中，所以在设计过程中注重理论联系实际，对于书中的知识要加以联系实际，从而使模具设计得更加合理。分，包括主流道、冷料穴、分流道和浇口等。成型零件是指构成制品形状的各种零件，包括动模、定模和型腔、型芯、成型杆以及排气口等第一章塑件工艺分析1.1分析塑件使用材料的种类及工艺特征该材料为聚苯乙烯（PS），是一种透光性塑料，密度为1.05g/cm*，透光度达88%—92%，有优异在着色性能。制品的稳定性非常好，最高连续使用温度为60度到80度。具有一般塑料的电绝缘性能和耐化学腐蚀性能；注塑压力为60-100Mpa；成型收缩率为0.5-0.8%。聚苯乙烯的缺点是制品具有较大的脆性，易受冲击而开裂，制品表面受摩擦而易起刮痕。在聚苯乙烯树脂中加入橡胶成分可使其耐冲击性提高5倍-10倍，但会失去透明特性。聚苯乙烯塑料广泛用于家用器皿、玩具、生活和文教用品、家电、轻工仪表的壳体、灯罩、圆珠笔杆等。发泡型的聚苯乙烯塑料用于防震、隔音材料及第5页共22页第4页共22页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共22页电冰箱衬里等。1.2分析塑件的的结构工艺性塑件尺寸不大，结构比较简单，对塑件的尺寸测量...
