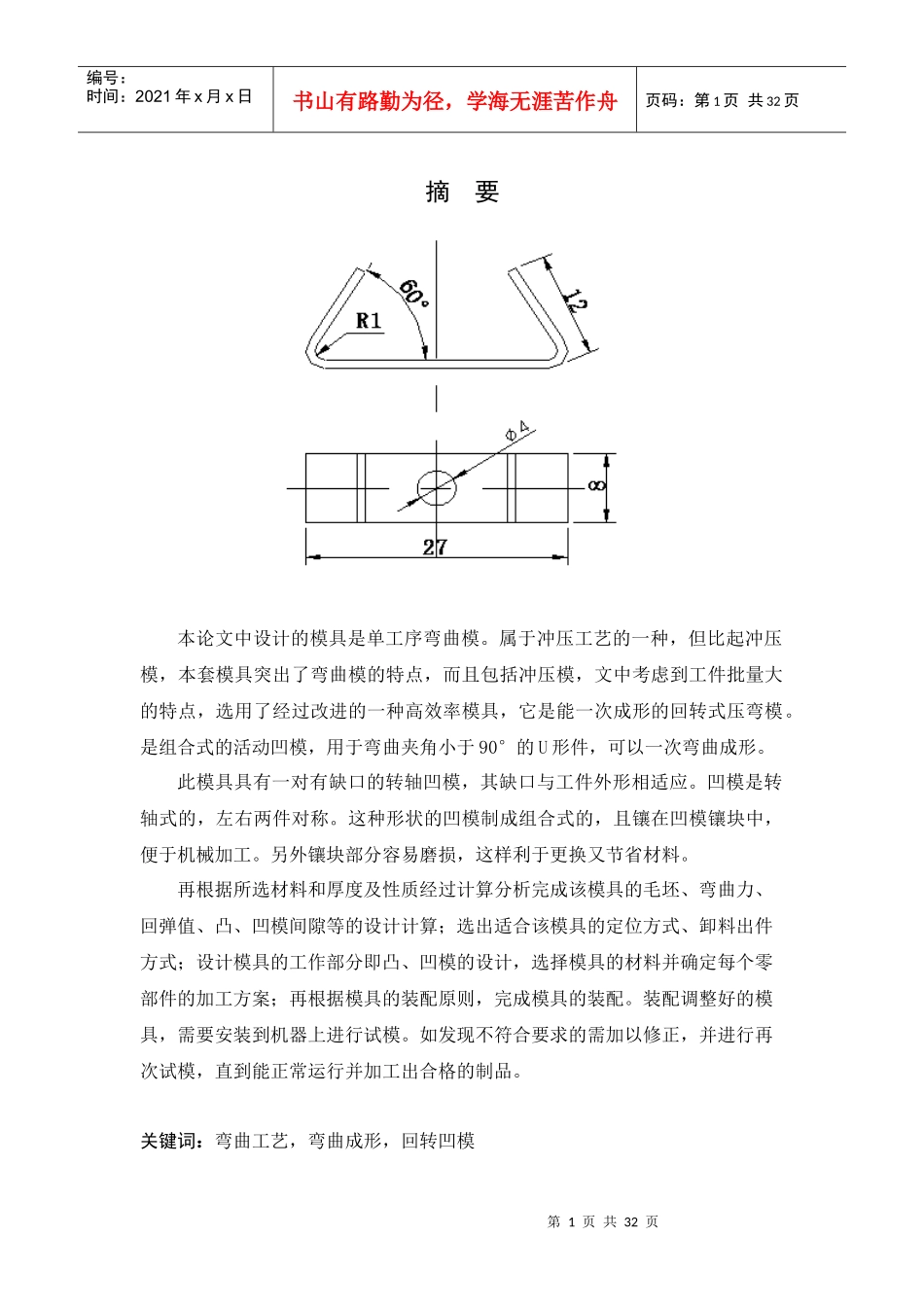

第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共32页摘要本论文中设计的模具是单工序弯曲模。属于冲压工艺的一种，但比起冲压模，本套模具突出了弯曲模的特点，而且包括冲压模，文中考虑到工件批量大的特点，选用了经过改进的一种高效率模具，它是能一次成形的回转式压弯模。是组合式的活动凹模，用于弯曲夹角小于90°的U形件，可以一次弯曲成形。此模具具有一对有缺口的转轴凹模，其缺口与工件外形相适应。凹模是转轴式的，左右两件对称。这种形状的凹模制成组合式的，且镶在凹模镶块中，便于机械加工。另外镶块部分容易磨损，这样利于更换又节省材料。再根据所选材料和厚度及性质经过计算分析完成该模具的毛坯、弯曲力、回弹值、凸、凹模间隙等的设计计算；选出适合该模具的定位方式、卸料出件方式；设计模具的工作部分即凸、凹模的设计，选择模具的材料并确定每个零部件的加工方案；再根据模具的装配原则，完成模具的装配。装配调整好的模具，需要安装到机器上进行试模。如发现不符合要求的需加以修正，并进行再次试模，直到能正常运行并加工出合格的制品。关键词：弯曲工艺，弯曲成形，回转凹模第2页共32页第1页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共32页AbstractThedesignofthemoldinthispaperisthebendingmodulusofasingleprocess.Belongtoastampingprocess,butcomparedtothestampingdiesetsofmoldshighlightsthecharacteristicsofthebendingdieandstampingmold,inthispaper,weconsidertheworkpiecevolume,thechoiceofahigh-efficiencyimprovedmold,itiscanformingarotarybendingmode.ThecombinedactivitiesofthediefortheU-shapedbendanglelessthan90°,timebendingandforming.Thismoldhasapairofshaftthediegaptoadaptitsgapwiththeworkpieceshape.Thedieistheshaft,abouttwosymmetric.Theshapeoftheconcavemoldmademodular,andinsertinthedieinsert,easeofmachining.Inaddition,theinsertpartiseasytowear,soconducivetochangeandsavematerial．Thedeclineofthepunchwiththepresstheslider,thefirstblankwithinthediebentintoaU-shapedpieceof90°,pressuretoturnthediewhenthepunchcontinuedtodecline,thebottomoftheblank,rotatingthedieforcerotationtheblanksandfurtherbendingandforming.Driverotatingthediewhenthereboundofthepunchwiththepresstheslider,thereverserotationlimitnailandtheaxisofthespringsothattherotationofthediereset.第3页共32页第2页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共32页Bendingthedieduetothisstructurecanbecompletedinthepressatourofseveralpairsofsimplemoldtocompletethebendingprocess,themoldstructureisnotcomplicated,somoreinproduction.Thencalculatedaccordingtotheselectedmaterialandthethicknessandnatureoftheanalysisoftherough,bendingforce,springbackvalue,convex,concavemoldgapofthemold;electedforthepositioningofthemold,andunloadingthepiecesoftheway;molddesignpartoftheconvexdesignofthedie,thechoiceofmoldmaterialandtodeterminetheprocessingofeachcomponentprogram;completethemoldassemblyaccordingtothemoldassemblyprinciples.Assemblyadjustedthemoldtryoutneedstobeinstalledonthemachine.Foundtonotmeettherequirementsneedtobeamendedandre-testmode,untilthenormaloperationandprocessingofqualifiedproducts.Keywords:Bending,bending,rotatingthedie1弯曲工艺性分析1.1分析零件的冲压工艺性并确定工艺方案名称:夹形零件回转轴弯曲模材料:T10A厚度:零件简图:如图1.1所示第4页共32页第3页共32页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共32页图1.1夹形零件1.2弯曲件的工艺性弯曲件的工艺性是指弯曲件的形状、尺寸、精度、材料及技术要求等是否符合弯曲加工的工艺要求。具有良好工艺性的弯曲件，不仅能减少废品率，而且能简化弯曲的工艺过程和模...
