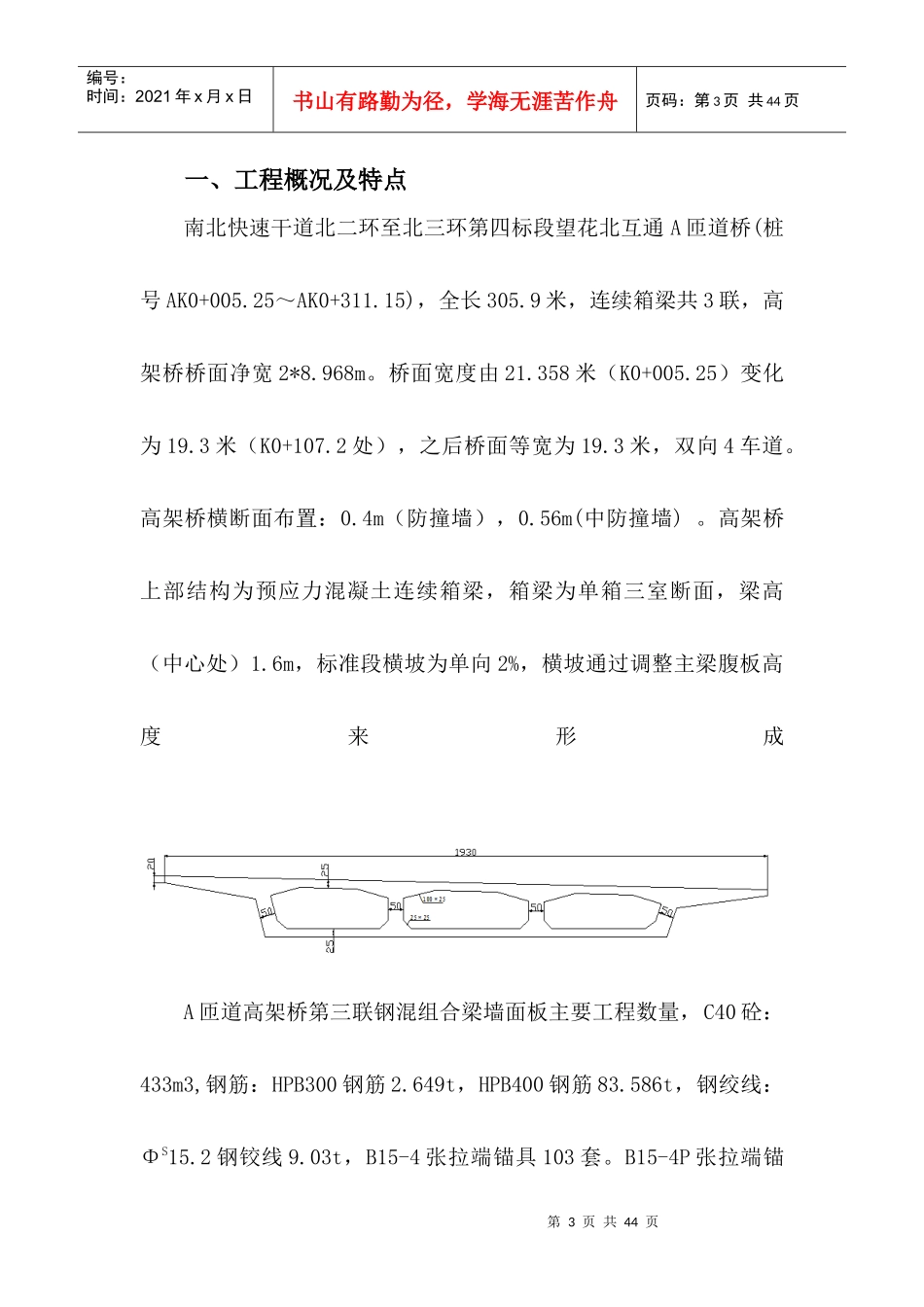

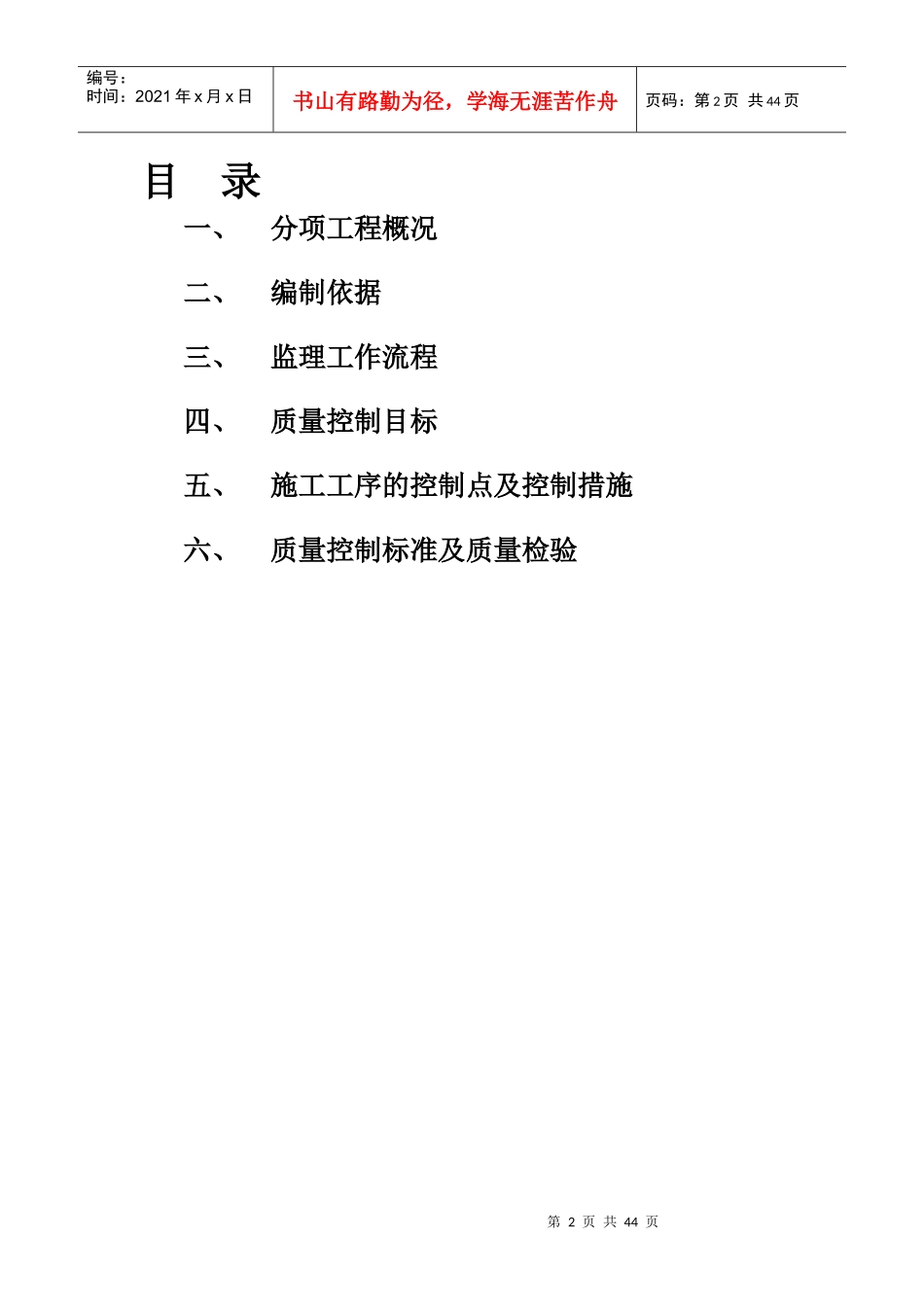

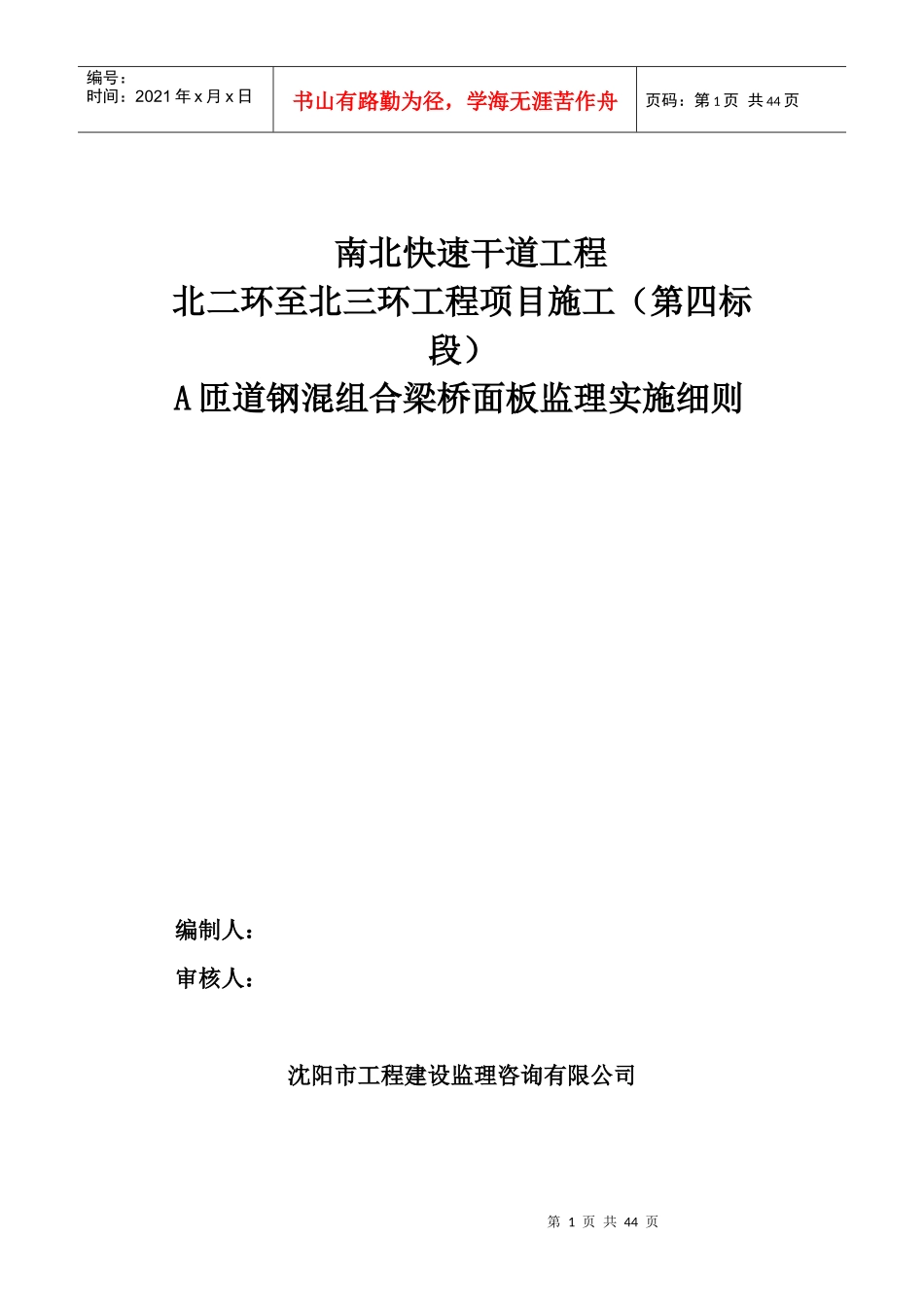

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页南北快速干道工程北二环至北三环工程项目施工（第四标段）A匝道钢混组合梁桥面板监理实施细则编制人：审核人：沈阳市工程建设监理咨询有限公司第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页目录一、分项工程概况二、编制依据三、监理工作流程四、质量控制目标五、施工工序的控制点及控制措施六、质量控制标准及质量检验第3页共44页第2页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共44页一、工程概况及特点南北快速干道北二环至北三环第四标段望花北互通A匝道桥(桩号AK0+005.25～AK0+311.15)，全长305.9米，连续箱梁共3联，高架桥桥面净宽2*8.968m。桥面宽度由21.358米（K0+005.25）变化为19.3米（K0+107.2处），之后桥面等宽为19.3米，双向4车道。高架桥横断面布置：0.4m（防撞墙），0.56m(中防撞墙)。高架桥上部结构为预应力混凝土连续箱梁，箱梁为单箱三室断面，梁高（中心处）1.6m，标准段横坡为单向2%，横坡通过调整主梁腹板高度来形成A匝道高架桥第三联钢混组合梁墙面板主要工程数量，C40砼：433m3,钢筋：HPB300钢筋2.649t，HPB400钢筋83.586t，钢绞线：ΦS15.2钢铰线9.03t，B15-4张拉端锚具103套。B15-4P张拉端锚第4页共44页第3页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共44页具103套，72*25PE波纹管1957.7米。2、施工图设计（1）箱梁一般构造截面尺寸：顶面设2%排水横坡，顶宽为19300mm，底宽为12580mm，外侧梁高为1765mm，内侧梁高为1495mm。52米钢箱梁箱体底部高度为406mm。腹板位置4000mm间距设置Φ80mm的通气孔。图示如1：图1二、编制依据第5页共44页第4页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共44页1、《公路工程施工监理规范》JTGG10-2006；2、《公路工程质量检验评定标准》JTGF80/1-2004；3、《公路桥涵施工技术规范》JTG/TF50-2011；4、《施工图设计》；5、《监理大纲》。第三章监理工作流程1.A匝道钢混组合梁桥面板施工准备阶段的监理工作流程总监理工程师组织监理人员熟悉设计文件协助建设单位对施工部位专业施工图会审参加组合梁设计技术交底、对承包单位监理交底审查组合梁专业施工组织设计核验桥梁中线测量成果第6页共44页第5页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共44页2.组合梁单位工程质量控制监理工作流程审定结构用原材料、设备、构件的质量，对影响审查开工报告并签署意见审查分包单位资格召开工地例会组织图纸会审参加设计交底组织图纸会审参加设计交底审批施工组织设计签认“施工组织设计报审表”审定分包单位签认“分包单位资格审查申请表”第7页共44页第6页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共44页使用功能和观感的材料进行质量预控签认“建筑材料报验单”监理机构组织竣工初验3.桥梁工程工序质量控制监理工作流程不合格返修参加隐蔽工程验收签认“工程验收认可书”或签认“不合格工程通知书”检验分部、分项工程质量签认各分部、分项工程质量验收单。签认必要文件后，施工单位可进行下一道工序施工工程质量验收单。工序施工完毕施工单位自检专职检初验通知专业监理工程师第8页共44页第7页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共44页不合格合格4.组合梁隐蔽工程、分部分项工程质量控制监理工作流程试验室检验合格签署合格意见进行下一道工序承包单位分部分项工程质量验收完成自评合格质量保证资料齐全、合格隐检、分项、分部验收记录签认完成施工单位填“工程报验单”报监理单位监理工程师检查隐蔽工程、分部分项工程是否完成检查质量保证资料是否符合要求检查分部分项工程质量是否合格不合格第9页共44页第8页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共44页5.组合梁工程原材料、构配件及设备质量控制监理工作流程施工单位填报：“建筑材料报验...
