宜昌某高磷赤铁矿反浮选提铁降磷试验研究VIP免费

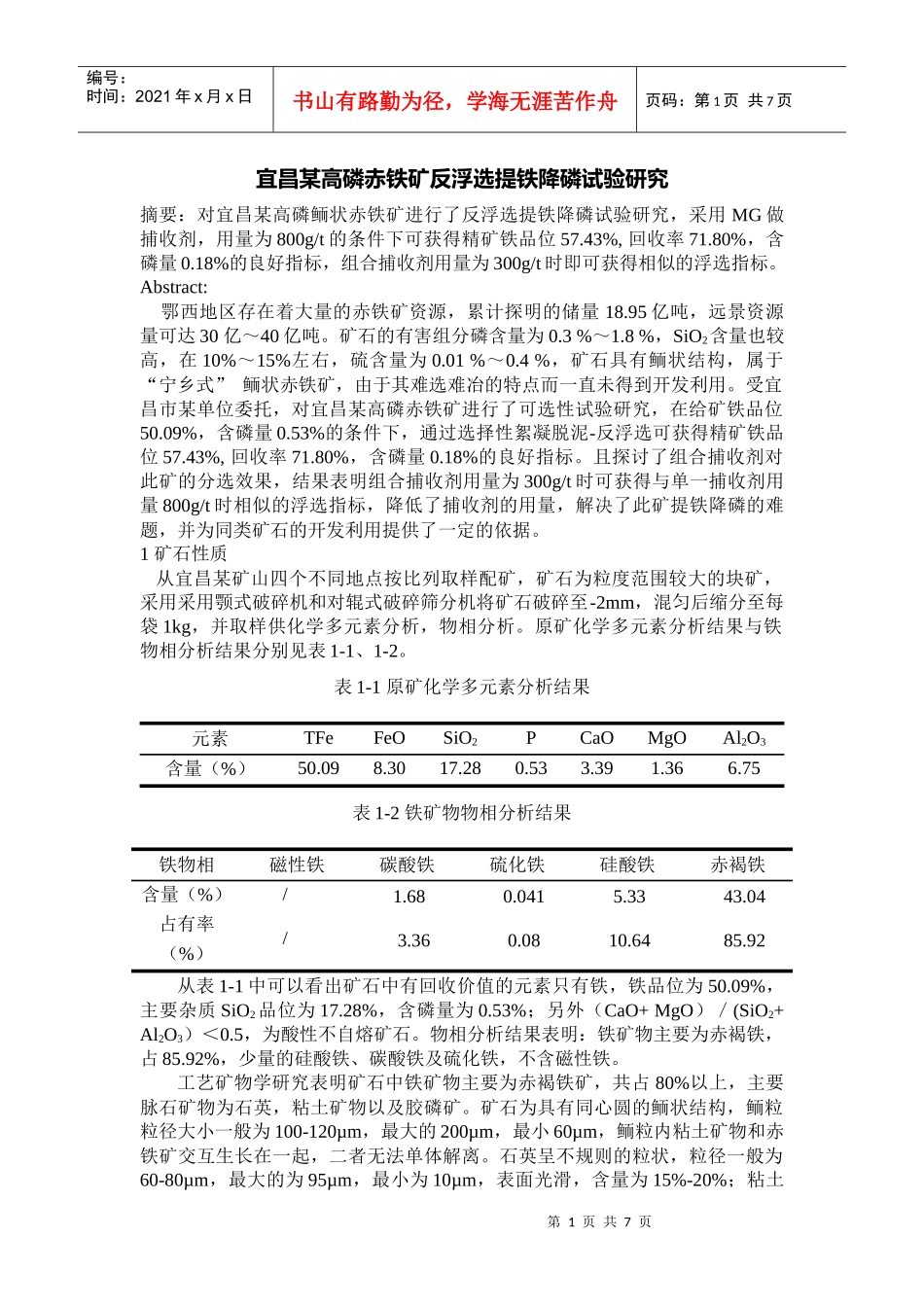

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页宜昌某高磷赤铁矿反浮选提铁降磷试验研究摘要：对宜昌某高磷鲕状赤铁矿进行了反浮选提铁降磷试验研究，采用MG做捕收剂，用量为800g/t的条件下可获得精矿铁品位57.43%,回收率71.80%，含磷量0.18%的良好指标，组合捕收剂用量为300g/t时即可获得相似的浮选指标。Abstract:鄂西地区存在着大量的赤铁矿资源，累计探明的储量18.95亿吨，远景资源量可达30亿～40亿吨。矿石的有害组分磷含量为0.3%～1.8%，SiO2含量也较高，在10%～15%左右，硫含量为0.01%～0.4%，矿石具有鲕状结构，属于“宁乡式”鲕状赤铁矿，由于其难选难冶的特点而一直未得到开发利用。受宜昌市某单位委托，对宜昌某高磷赤铁矿进行了可选性试验研究，在给矿铁品位50.09%，含磷量0.53%的条件下，通过选择性絮凝脱泥-反浮选可获得精矿铁品位57.43%,回收率71.80%，含磷量0.18%的良好指标。且探讨了组合捕收剂对此矿的分选效果，结果表明组合捕收剂用量为300g/t时可获得与单一捕收剂用量800g/t时相似的浮选指标，降低了捕收剂的用量，解决了此矿提铁降磷的难题，并为同类矿石的开发利用提供了一定的依据。1矿石性质从宜昌某矿山四个不同地点按比列取样配矿，矿石为粒度范围较大的块矿，采用采用颚式破碎机和对辊式破碎筛分机将矿石破碎至-2mm，混匀后缩分至每袋1kg，并取样供化学多元素分析，物相分析。原矿化学多元素分析结果与铁物相分析结果分别见表1-1、1-2。表1-1原矿化学多元素分析结果元素TFeFeOSiO2PCaOMgOAl2O3含量（%）50.098.3017.280.533.391.366.75表1-2铁矿物物相分析结果铁物相磁性铁碳酸铁硫化铁硅酸铁赤褐铁含量（%）/1.680.0415.3343.04占有率（%）/3.360.0810.6485.92从表1-1中可以看出矿石中有回收价值的元素只有铁，铁品位为50.09%，主要杂质SiO2品位为17.28%，含磷量为0.53%；另外（CaO+MgO）／(SiO2+Al2O3）＜0.5，为酸性不自熔矿石。物相分析结果表明：铁矿物主要为赤褐铁，占85.92%，少量的硅酸铁、碳酸铁及硫化铁，不含磁性铁。工艺矿物学研究表明矿石中铁矿物主要为赤褐铁矿，共占80%以上，主要脉石矿物为石英，粘土矿物以及胶磷矿。矿石为具有同心圆的鲕状结构，鲕粒粒径大小一般为100-120µm，最大的200µm，最小60µm，鲕粒内粘土矿物和赤铁矿交互生长在一起，二者无法单体解离。石英呈不规则的粒状，粒径一般为60-80µm，最大的为95µm，最小为10µm，表面光滑，含量为15%-20%；粘土第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页矿物和赤铁矿交织在一起，粒径小于2µm，含量在15%左右；磷矿物为胶磷矿和磷灰石分布在一起，与鲕粒一起致密共生。2试验研究2.1磨矿试验磨矿采用XMQ—67型Ф240×90mm球磨机，每次磨矿250g，磨矿浓度为50%。磨矿之前加入NaOH和Na2SiO3为分散剂，脱泥前加入对铁矿物有选择性絮凝作用的玉米淀粉100g/t。浮选采用XDF单槽式浮选机，浮选浓度约为30%，NaOH为矿浆pH调整剂，HZ为铁矿物的抑制剂，CaO为石英活化剂，MG为捕收剂，反浮选试验流程见图2-1，磨矿时间对浮选指标的影响见图2-2。图2-1反浮选试验流程图2-2磨矿时间对浮选指标的影响随着磨矿细度的增加，精矿铁品位不断上升，铁回收率不断下降，当磨矿时间从1min增加到6min时，精矿铁品位由51.74%上升到54.06%，磨矿时间继续增加到9min时，铁品位没有明显升高。所以选择磨矿时间为6min，此条件下的磨矿细度为-74um占94.17%。2.2矿浆温度试验阴离子反浮选常用的是脂肪酸类捕收剂，此类药剂在碱性介质中，常温下大多呈胶束形，很少呈浮游活性形，长期以来，阴离子反浮选通常需将矿浆加温，以使捕收剂保持高度的分散性，获得较理想的分选指标。但矿浆加温费用太高，目前的研究主要是集中在常温(25℃左右)浮选上。矿浆温度试验条件为：NaOH用量1500g/t，HZ用量1000g/t，CaO500g/t，MG400g/t，变换矿浆温度，矿浆温度对浮选指标的影响见图2-3。矿浆温度为10和15℃时，浮选指标不理想，精矿铁品位仅为52-53%，磷品位均为0.53%，可知阴离子捕收剂MG并不能实现低温浮选；随着矿浆温度从2...
